城市轨道交通能源管理系统设计与实施摘要：城市轨道交通能源管理系统EMS(Energy Management System)，主要用于城市轨道交通各类用电设备的节能管理与管控。
本文论述了能源管理系统的设计与实现，整个系统采用分布式布置、集中管理的模式，采用综合监控系统作为控制系统的核心，通过对牵引用电,车站机电设备、照明用电等分项用电数据,以及各车站和场段等功能场所的用水,用气等各类能源消耗数据的采集、在线分析统计,实现城市轨道交通能源消耗的精细化管理。
关键词：轨道交通；能源管理；节能管理；精细化管理1.概述在城市轨道交通中，能源消耗主要由车辆运行的牵引耗能和车站机电设备耗能两部分组成，而机电设备耗能则主要集中在通风空调系统中。
能源管理系统（EMS）通过现场智能表计获取现场能耗数据，系统基于获取到的各类能源的原始数据，进行处理分析，并实现能源在线计量、能源负荷实时监测、电能质量实时监测、能耗数据统计，能源告警管理等功能，促使地铁科学、合理、安全的用能，以提高电能管理水平及社会和经济效益。
2.系统架构设计能源管理系统采用分层、分模块的设计方式实现，由下往上分为接入层、数据处理层、数据展现层。
接入层负责设备层的接口，通过协议转换完成设备数据的接入和控制命令下发，采用插件技术实现对接口通信协议的扩展。
数据处理层是系统的核心，实时数据平台采用内存数据库对采集到的海量数据进行实时处理，形成事件、报警、状态变化等基础数据，并提供外部接口，供其它系统获取数据。
数据展现层为用户提供可视化监控界面。
2.1.系统数据流车站FEP采集低压动照系统的低压侧电能数据、中央采集PSCADA的高压侧电能数据，送给实时服务器处理后，把变化的数据推送到订阅的客户端。
客户端接收到数据后分别更新到组态页面、报警管理器或者事件管理器的显示，并将电能数据保存到历史数据库。
设备状态监视数据流如下图所示：当需要进行设备控制时，操作员通过客户端发送控制请求到车站的实时服务器，实时服务器进行相应的检查后把请求转发给FEP，FEP根据约定进行协议转换后发送到子系统执行，同时返回响应。
轨道交通电力系统的智能化管理在现代城市的发展进程中，轨道交通扮演着至关重要的角色。
它高效、便捷，极大地改善了人们的出行方式和城市的交通状况。
而在轨道交通系统中，电力系统无疑是其核心组成部分，为列车的运行提供了源源不断的动力。
随着科技的不断进步，智能化管理逐渐成为轨道交通电力系统发展的新趋势，为保障系统的安全、稳定和高效运行发挥着关键作用。
轨道交通电力系统的构成较为复杂，涵盖了多个关键部分。
首先是供电电源，它通常来自城市电网，经过一系列的变电和配电设施，将电能输送到轨道交通线路上。
牵引供电系统则负责将电能转化为列车运行所需的动力，包括接触网或第三轨供电等方式。
此外，还有电力监控系统用于实时监测电力设备的运行状态，以及保护装置来确保在出现故障时能够迅速切断电源，保障设备和人员的安全。
传统的轨道交通电力系统管理方式存在着一些明显的局限性。
人工巡检不仅效率低下，而且难以做到实时、全面的监测。
对于一些潜在的故障隐患，可能无法及时发现和处理，从而影响系统的正常运行。
同时，传统管理方式在数据分析和处理能力上也相对较弱，难以对大量的运行数据进行有效的挖掘和利用，无法为系统的优化和改进提供有力的支持。
智能化管理的引入为轨道交通电力系统带来了诸多变革。
通过先进的传感器技术，能够实时采集电力设备的运行参数，如电压、电流、功率等，实现对设备运行状态的全方位监测。
这些数据被迅速传输到中央控制系统，经过大数据分析和智能算法的处理，能够及时发现潜在的故障和异常情况，并发出预警。
例如，当某个设备的温度异常升高或电流出现波动时，系统能够自动判断是否存在故障风险，并通知相关人员进行处理。
智能化管理还能够实现对电力系统的精准控制和优化。
根据列车的运行计划和实时的客流量，智能系统可以自动调整供电功率，在保障列车正常运行的前提下，实现节能降耗。
同时，通过对历史数据的分析和学习，系统能够预测设备的维护需求，提前安排维护计划，减少设备故障的发生概率，提高系统的可靠性。

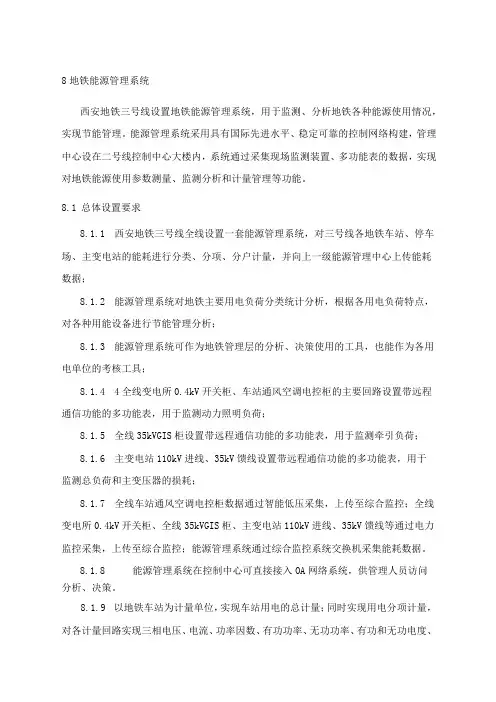

8地铁能源管理系统西安地铁三号线设置地铁能源管理系统，用于监测、分析地铁各种能源使用情况，实现节能管理。
能源管理系统采用具有国际先进水平、稳定可靠的控制网络构建，管理中心设在二号线控制中心大楼内，系统通过采集现场监测装置、多功能表的数据，实现对地铁能源使用参数测量、监测分析和计量管理等功能。
8.1总体设置要求8.1.1西安地铁三号线全线设置一套能源管理系统，对三号线各地铁车站、停车场、主变电站的能耗进行分类、分项、分户计量，并向上一级能源管理中心上传能耗数据；8.1.2能源管理系统对地铁主要用电负荷分类统计分析，根据各用电负荷特点，对各种用能设备进行节能管理分析；8.1.3能源管理系统可作为地铁管理层的分析、决策使用的工具，也能作为各用电单位的考核工具；8.1.44全线变电所0.4kV开关柜、车站通风空调电控柜的主要回路设置带远程通信功能的多功能表，用于监测动力照明负荷；8.1.5全线35kVGIS柜设置带远程通信功能的多功能表，用于监测牵引负荷；8.1.6主变电站110kV进线、35kV馈线设置带远程通信功能的多功能表，用于监测总负荷和主变压器的损耗；8.1.7全线车站通风空调电控柜数据通过智能低压采集，上传至综合监控；全线变电所0.4kV开关柜、全线35kVGIS柜、主变电站110kV进线、35kV馈线等通过电力监控采集，上传至综合监控；能源管理系统通过综合监控系统交换机采集能耗数据。
8.1.8能源管理系统在控制中心可直接接入OA网络系统，供管理人员访问分析、决策。
8.1.9以地铁车站为计量单位，实现车站用电的总计量；同时实现用电分项计量，对各计量回路实现三相电压、电流、功率因数、有功功率、无功功率、有功和无功电度、频率等电力参数的实时监测。
具体数量设计联络时确定。
8.1.10能源管理系统预留ACC客流信息、信号系统车次信息、BAS系统车站温、湿度等信息接入条件。
8.1.11为方便工业级别的扩展功能，系统支持工业级数据交换标准OPC协议。
城市轨道交通能源管理系统A-EMS8000目录公司简介 (3)1、背景概述 (4)2、标准和政策 (5)3、A-EMS8000能效管控平台介绍 (6) 3.1平台概述 (6)3.2平台组成 (7)3.3平台配置 (7)4、A-CMS能耗监测系统 (8)4.1系统简介 (8)4.2网络拓扑图 (8)4.3主要功能及特点 (9)4.4客户价值 (9)5、A-PQMS电能安全监测系统 (10) 5.1系统简介 (10)5.2网络拓扑图 (10)5.3主要功能及特点 (11)5.4客户价值 (11)6、A-EAS专家诊断分析系统 (12) 6.1系统简介 (12)6.2系统架构图 (12)6.3主要功能及特点 (12)6.4客户价值 (13)7、A-ESCS节能控制系统 (14)7.1系统简介 (14)7.2网络拓扑图 (14)7.3主要功能及特点 (14)7.4客户价值 (15)8、A-IPS信息发布系统 (16)8.1系统简介 (16)8.2网络拓扑图 (16)8.3主要功能及特点 (16)8.4客户价值 (17)9、系统集成 (17)9.1简介 (17)9.2系统架构图 (17)9.3系统特点 (18)9.4客户价值 (18)10、终端设备 (18)10.1多功能电力仪表 (18)10.2数据采集器 (21)10.3节能控制器 (22)10.4A-EMS-WK100联网型温控器 (22)10.5A-EMS-WSK100智能温湿度传感器 (23)10.6A-EMS-KQZ100空气质量传感器 (24)10.7A-EMS-GQ100光照度传感器 (24)10.8A-EMS-YJ100液体流量传感器 (25)11、上图示意 (26)12、资质证书 (27)13、服务承诺 (31)公司简介南京亚派软件技术有限公司，位于南京高新技术开发区，已通过双软企业认证，是一家致力于节能技术和能源管理技术研究的高新技术企业，并努力成为业界领先的节能增效整体解决方案和产品提供商。

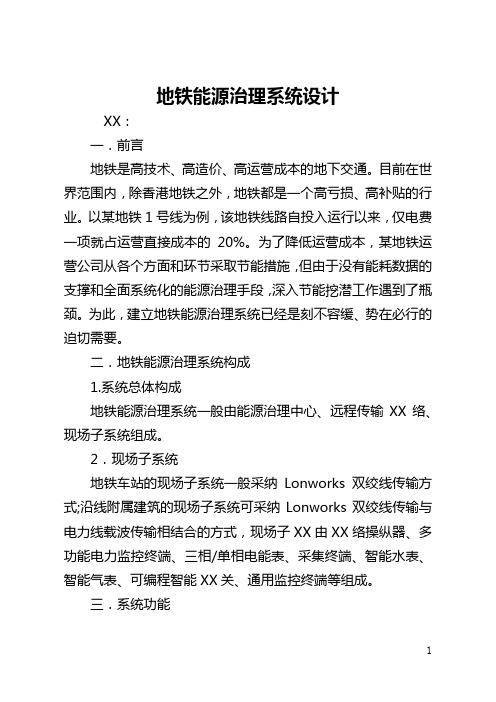

地铁能源治理系统设计XX：一．前言地铁是高技术、高造价、高运营成本的地下交通。
目前在世界范围内，除香港地铁之外，地铁都是一个高亏损、高补贴的行业。
以某地铁1号线为例，该地铁线路自投入运行以来，仅电费一项就占运营直接成本的20%。
为了降低运营成本，某地铁运营公司从各个方面和环节采取节能措施，但由于没有能耗数据的支撑和全面系统化的能源治理手段，深入节能挖潜工作遇到了瓶颈。
为此，建立地铁能源治理系统已经是刻不容缓、势在必行的迫切需要。
二．地铁能源治理系统构成1.系统总体构成地铁能源治理系统一般由能源治理中心、远程传输XX络、现场子系统组成。
2．现场子系统地铁车站的现场子系统一般采纳Lonworks双绞线传输方式;沿线附属建筑的现场子系统可采纳Lonworks双绞线传输与电力线载波传输相结合的方式，现场子XX由XX络操纵器、多功能电力监控终端、三相/单相电能表、采集终端、智能水表、智能气表、可编程智能XX关、通用监控终端等组成。
三．系统功能（一）自动化监控1.变电所(1) 0.4 kV进出线监控：通过电力监控终端监控低压总进线、母联及低压出线回路的三相电流、三相电压、功率因数、有功功率、无功功率、频率等参数，监测各开关状态和故障，操纵断路器或交流接触器分合闸。
(2)变压器监控：通过变压器温控仪智能接口采集数据，监测变压器的温度和散热风机状态，必要时能对变压器散热风机实施远程遥控，监视变压器高温报警。
(3)电容补偿器监控：通过电容补偿操纵器智能接口采集数据，监控电容柜中电容器组的投入、切除。
(4)蓄电池监测：监测蓄电池电压、电流、电池余量等参数，监视蓄电池工作状态和故障报警。
(5)变电所环境监测：通过烟感、温感和红外探测器等对变电所的环境进行监测;通过通用监控终端对变电所内至少一路照明回路实施监控;通过监控终端对变电所内通风风机实施监控;在监控中心通过操纵安装在变电所内的摄像机，对变电所内的现场状况、开关位置、面板表读数进行监视。

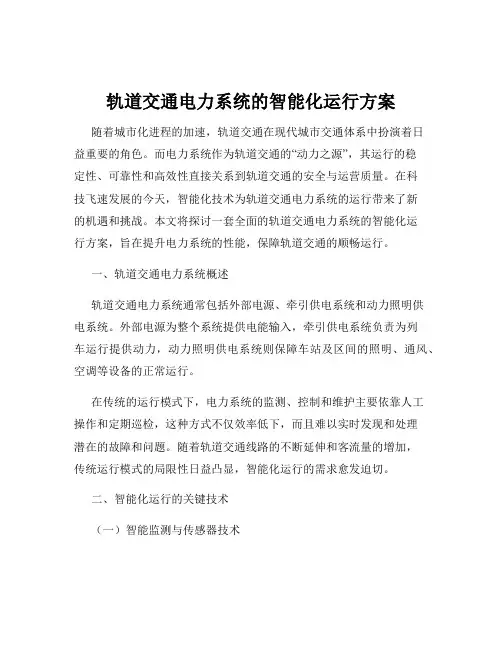

轨道交通电力系统的智能化运行方案随着城市化进程的加速，轨道交通在现代城市交通体系中扮演着日益重要的角色。
而电力系统作为轨道交通的“动力之源”，其运行的稳定性、可靠性和高效性直接关系到轨道交通的安全与运营质量。
在科技飞速发展的今天，智能化技术为轨道交通电力系统的运行带来了新的机遇和挑战。
本文将探讨一套全面的轨道交通电力系统的智能化运行方案，旨在提升电力系统的性能，保障轨道交通的顺畅运行。
一、轨道交通电力系统概述轨道交通电力系统通常包括外部电源、牵引供电系统和动力照明供电系统。
外部电源为整个系统提供电能输入，牵引供电系统负责为列车运行提供动力，动力照明供电系统则保障车站及区间的照明、通风、空调等设备的正常运行。
在传统的运行模式下，电力系统的监测、控制和维护主要依靠人工操作和定期巡检，这种方式不仅效率低下，而且难以实时发现和处理潜在的故障和问题。
随着轨道交通线路的不断延伸和客流量的增加，传统运行模式的局限性日益凸显，智能化运行的需求愈发迫切。
二、智能化运行的关键技术（一）智能监测与传感器技术通过在电力设备上安装各类传感器，如电压传感器、电流传感器、温度传感器等，实时采集设备的运行参数和状态信息。
这些传感器具备高精度、高可靠性和快速响应的特点，能够将采集到的数据准确无误地传输给监控系统。
（二）大数据分析与处理技术采集到的海量数据需要通过大数据分析技术进行处理和挖掘。
利用数据分析算法和模型，可以对电力系统的运行趋势进行预测，提前发现潜在的故障隐患，为维护和检修提供科学依据。
（三）智能控制技术基于实时监测数据和分析结果，智能控制系统能够自动调整电力设备的运行参数，实现电力系统的优化运行。
例如，根据列车的运行时刻表和客流量，动态调整牵引供电系统的输出功率，以达到节能降耗的目的。
（四）通信技术高效、稳定的通信网络是实现智能化运行的基础。
采用先进的通信技术，如 5G 通信、光纤通信等，确保数据的实时传输和指令的快速下达，保障系统的协同运行。

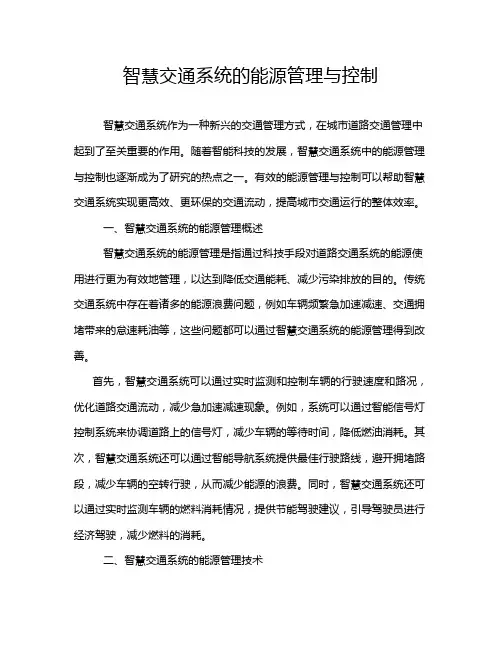

智慧交通系统的能源管理与控制智慧交通系统作为一种新兴的交通管理方式，在城市道路交通管理中起到了至关重要的作用。
