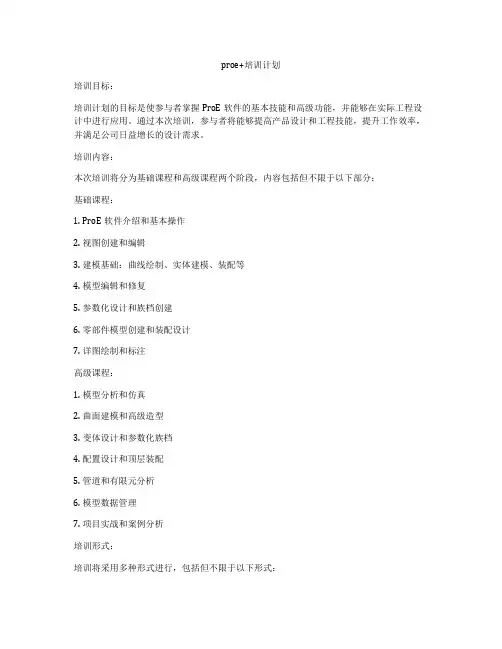

proe+培训计划培训目标：培训计划的目标是使参与者掌握ProE软件的基本技能和高级功能，并能够在实际工程设计中进行应用。
通过本次培训，参与者将能够提高产品设计和工程技能，提升工作效率，并满足公司日益增长的设计需求。
培训内容：本次培训将分为基础课程和高级课程两个阶段，内容包括但不限于以下部分：基础课程：1. ProE软件介绍和基本操作2. 视图创建和编辑3. 建模基础：曲线绘制、实体建模、装配等4. 模型编辑和修复5. 参数化设计和族档创建6. 零部件模型创建和装配设计7. 详图绘制和标注高级课程：1. 模型分析和仿真2. 曲面建模和高级造型3. 变体设计和参数化族档4. 配置设计和顶层装配5. 管道和有限元分析6. 模型数据管理7. 项目实战和案例分析培训形式：培训将采用多种形式进行，包括但不限于以下形式：1. 线下课堂教学：由专业授课老师进行讲解和示范操作。
2. 视频教学：录制培训视频供学员反复学习。
3. 实践操作：提供实际工程案例进行模拟操作训练。
4. 项目实战：组织学员进行实际项目设计和实施，将培训内容应用到实际工程项目中。
培训时间：基础课程将持续4周，每周2天，每天4小时，共计32小时。
高级课程将持续6周，每周2天，每天4小时，共计48小时。
学员需要保证全程参与培训，并完成培训内容的作业和项目实战。
培训考核：学员在培训结束后需要参加一次综合考核，内容包括理论知识测试、实际操作和项目案例分析。
考核分数将作为培训结束后评定学员能力水平的重要依据。
培训评估：培训结束后将对学员在培训期间的表现进行评估，并提供个性化的指导意见。
学员从培训中获得的知识和技能将被纳入工作绩效评价体系中，作为绩效考核的重要参考标准。
培训资源：为了保障培训的顺利进行，需要提供以下资源支持：1. 培训教室和设备：提供适用的教室和计算机设备进行培训操作。
2. 软件许可：提供合法许可的ProE软件供学员使用。
3. 培训教材：提供完整的培训教材和案例资料供学员学习参考。
【功能键的使用】1、在二维草绘环境下：（1）按住中键移动，可以对平面图形进行平移。
（2）Ctrl+中键上下移动，可以对平面图形进行缩放。
（3）滚动中键可以对平面图形进行缩放。
2、在三维建模环境下：（1）按住中键移动，可以对模型进行旋转。
（2）Shift+中键移动，可以对模型进行平移。
（3）Ctrl+中键上下移动，可以对模型进行缩放。
（4）Ctrl+中键左右移动，可以对模型进行翻转。
（5）滚动中键可以对模型进行缩放；Shift+滚动中键1次可以缩放0.5倍；Ctrl+滚动中键1次可以缩放2倍。
（6）Ctrl+D，可以使模型在轴测状态下回到屏幕中间；使用按钮可以使模型在当前状态下回到屏幕中间。
（7）在草绘时若不小心将平面图形进行旋转，可以利用按钮使平面图形和屏幕平行。
第1章草绘实例图1 1.sec 图2 2.sec图3 3.sec 图4 4.sec图5 5.sec 图6 6.sec2.1 基准平面示例1（打开datum_plane01.prt文件）1、偏移TOP面分别作平面DTM1（+200）、平面DTM2（-50）2、通过一直线与某平面成60°角作平面DTM32.2 基准轴线练习2（打开datum_asix02.prt文件）1、作圆角的轴线A-12、作一竖直轴线A-2，距右端面80，后端面603.1 拉伸示例1 (extrude01.prt)示例2 (extrude02.prt)示例3 (extrude03.prt)【注】：小通孔与R10圆角同轴练习6示例1 (revolve01.prt)示例2 (revolve02.prt)示例1 (sweep01.prt)将截面φ6改为φ12后，出现“不能构建”或【解决】的处理方法：●修改截面●修改扫描轨迹扫描实体的生成位置在截面处，而不是在扫描线上。
示例2 (sweep02.prt)前提条件：扫描轨迹为闭合曲线●无内部因素：截面必须是封闭的●增加内部因素：截面必须是开放的示例3 (sweep03.prt)薄板伸出项有3种方向前提条件：在实体上添加扫描特征●自由端点●合并终点切口3.4 可变剖面扫描示例1 (var_sec_sweep01.prt) 示例2 (var_sec_sweep02.prt)3.5 螺旋扫描示例1 (helical_sweep01.prt)示例2 (helical_sweep02.prt)示例3 (helical_sweep03.prt)起始点节距10，终点节距27，中间点节距13，簧丝直径φ63.6 混合3.6.1 平行混合示例1 (blend.prt) 以四棱台为例示例2 (parallel_blend01.prt)[注] 长方形截面100×60；圆截面φ40；正方形截面50×50；深度1=80；深度2=40示例2 示例3示例3 (parallel_blend02.prt)[注] 将示例2中的正方形改为三角形（混合顶点）练习(parallel_blend03.prt)[注] 正四棱锥3.7 扫描混合示例（swept_blend.prt）第4章工程特征4.1 孔示例1（hole.prt）1、“线性”：创建一直径Ф70孔深150的盲孔，距离前、右端面均为1002、“径向”：创建一直径Ф40的通孔，R250，与前端面成45°角3、“直径”：创建阶梯孔，Ф160，与前端面成60°角4、“同轴”：创建M20×1.5，孔深100，带有沉孔（沉孔尺寸分别为30、60、118、20）的螺纹孔（标准孔），与圆角轴线同轴4.2 壳示例1（shell01.prt）说明“非缺省厚度”4.3 筋注意：1、草绘筋的轮廓线必须是开放的2、当无法生成“筋”时，有可能是箭头的方向不对示例1（rib01.prt）说明生成筋时的三种情况4.4 拔模说明：✧拔模曲面：要进行拔模的模型曲面✧拔模枢轴：既可以是“枢轴平面”，也可以是“枢轴曲线”。

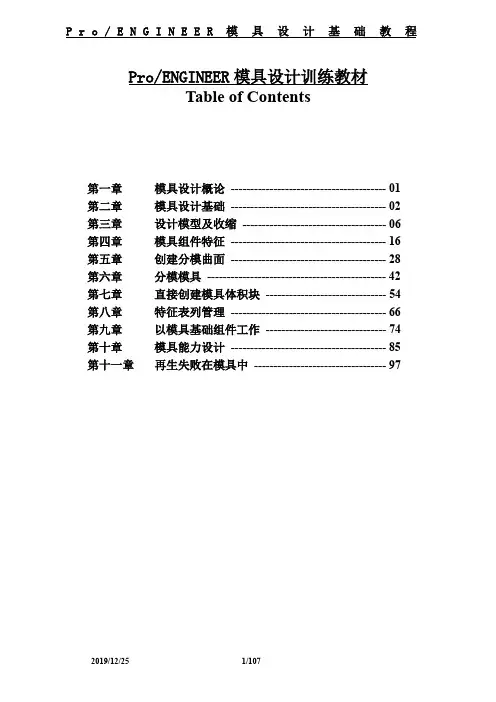

Pro/ENGINEER模具设计训练教材Table of Contents第一章模具设计概论---------------------------------------- 01第二章模具设计基础---------------------------------------- 02第三章设计模型及收缩------------------------------------- 06第四章模具组件特征---------------------------------------- 16第五章创建分模曲面---------------------------------------- 28第六章分模模具---------------------------------------------- 42第七章直接创建模具体积块------------------------------- 54第八章特征表列管理---------------------------------------- 66第九章以模具基础组件工作------------------------------- 74第十章模具能力设计---------------------------------------- 85第十一章再生失败在模具中---------------------------------- 97第一章模具设计基础简介典型的Pro/MOLDESIGN过程本章为模具设计及使用概论﹐此处将介绍在Pro/MOLDESIGN中进行设计的各项步骤。
Pro/MOLDESIGN是Pro/ENGINEER的一个选用模块﹐提供给使用者仿真模具设计过程所需的工具。
这个模块接受实体模型来创建模具组件﹐且这些模具组件必然是实体零件﹐可以应用在许多其它的Pro/ENGINEER模块﹐例如零件﹐装配﹐出图及制造等模块。
由于系统的参数化特性﹐当设计模型被修改时﹐系统将迅速更新,幷将修改反映到相关的模具组件上。
Pro/E专业培训内容技培训目录V1.0课程名称:设计基础课程代号:Tr00010A培训时间: 5 天软件模块要求:基本包(Foundation Advantage)内容简介:本课程为设计基础,主要介绍实体零件创建,装配,基本功能,是使用Pro/Engineer 的基础。
