EDS元素分析EDS元素分析⼀、实验⽬的1.了解能谱仪（EDS）的结构和⼯作原理。

2.掌握能谱仪（EDS）的分析⽅法、特点及应⽤。

⼆、实验原理在现代的扫描电镜和透射电镜中，能谱仪（EDS）是⼀个重要的附件，它同主机共⽤⼀套光学系统，可对材料中感兴趣部位的化学成分进⾏点分析、⾯分析、线分析。

它的主要优点有：（1）分析速度快，效率⾼，能同时对原⼦序数在11—92之间的所有元素（甚⾄C、N、O等超轻元素）进⾏快速定性、定量分析；（2）稳定性好，重复性好；（3）能⽤于粗糙表⾯的成分分析（断⼝等）；（4）能对材料中的成分偏析进⾏测量，等等。

（⼀）EDS的⼯作原理探头接受特征X射线信号→把特征X射线光信号转变成具有不同⾼度的电脉冲信号→放⼤器放⼤信号→多道脉冲分析器把代表不同能量（波长）X射线的脉冲信号按⾼度编⼊不同频道→在荧光屏上显⽰谱线→利⽤计算机进⾏定性和定量计算。

（⼆）EDS的结构1、探测头：把X射线光⼦信号转换成电脉冲信号，脉冲⾼度与X射线光⼦的能量成正⽐。

2、放⼤器：放⼤电脉冲信号。

3、多道脉冲⾼度分析器：把脉冲按⾼度不同编⼊不同频道，也就是说，把不同的特征X射线按能量不同进⾏区分。

4、信号处理和显⽰系统：鉴别谱、定性、定量计算；记录分析结果。

（三）EDS的分析技术1、定性分析：EDS的谱图中谱峰代表样品中存在的元素。

定性分析是分析未知样品的第⼀步，即鉴别所含的元素。

如果不能正确地鉴别元素的种类，最后定量分析的精度就毫⽆意义。

通常能够可靠地鉴别出⼀个样品的主要成分，但对于确定次要或微量元素，只有认真地处理谱线⼲扰、失真和每个元素的谱线系等问题，才能做到准确⽆误。

定性分析⼜分为⾃动定性分析和⼿动定性分析，其中⾃动定性分析是根据能量位置来确定峰位，直接单击“操作/定性分析”按钮，即可在谱的每个峰位置显⽰出相应的元素符号。

⾃动定性分析识别速度快，但由于谱峰重叠⼲扰严重，会产⽣⼀定的误差。

2、定量分析：定量分析是通过X射线强度来获取组成样品材料的各种元素的浓度。

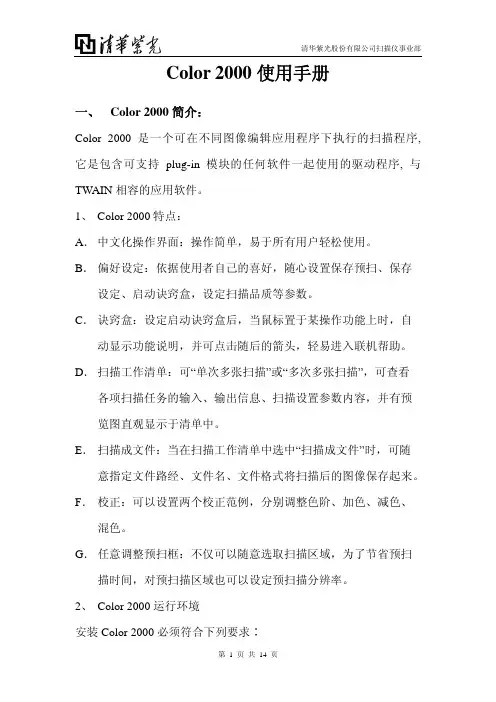

Color 2000使用手册一、 Color 2000简介：Color 2000 是一个可在不同图像编辑应用程序下执行的扫描程序, 它是包含可支持 plug-in 模块的任何软件一起使用的驱动程序, 与TWAIN相容的应用软件。

1、Color 2000特点：A．中文化操作界面：操作简单，易于所有用户轻松使用。

B．偏好设定：依据使用者自己的喜好，随心设置保存预扫、保存设定、启动诀窍盒，设定扫描品质等参数。

C．诀窍盒：设定启动诀窍盒后，当鼠标置于某操作功能上时，自动显示功能说明，并可点击随后的箭头，轻易进入联机帮助。

D．扫描工作清单：可“单次多张扫描”或“多次多张扫描”，可查看各项扫描任务的输入、输出信息、扫描设置参数内容，并有预览图直观显示于清单中。

E．扫描成文件：当在扫描工作清单中选中“扫描成文件”时，可随意指定文件路经、文件名、文件格式将扫描后的图像保存起来。

F．校正：可以设置两个校正范例，分别调整色阶、加色、减色、混色。

G．任意调整预扫框：不仅可以随意选取扫描区域，为了节省预扫描时间，对预扫描区域也可以设定预扫描分辨率。

2、Color 2000运行环境安装Color 2000必须符合下列要求∶硬件要求:Macintosh使用者建议使用PowerMac;对Windows使用者而言，IBM PC 486, 奔腾(或以上) CPU或其兼容(建议为奔腾以上)。

至少8MB内存(建议为16MB以上)。

CD-ROM 。

足够空间的硬盘。

（根据处理图像数据要求而定）对Windows使用者而言，VGA, Super VGA, 或100%兼容的图像卡与适当显示器 ( 彩色图像准确展现至少要求32K Hi-color VGA)为基本要求。

Macintosh使用者则要有视频显示卡的彩色显示器; 256或全彩(24位元)视频显示卡。

软件要求：Macintosh使用者需要系统7.0以上。

Windows使用者需要Microsoft Windows 95, 或 Windows NT3.5或以上。

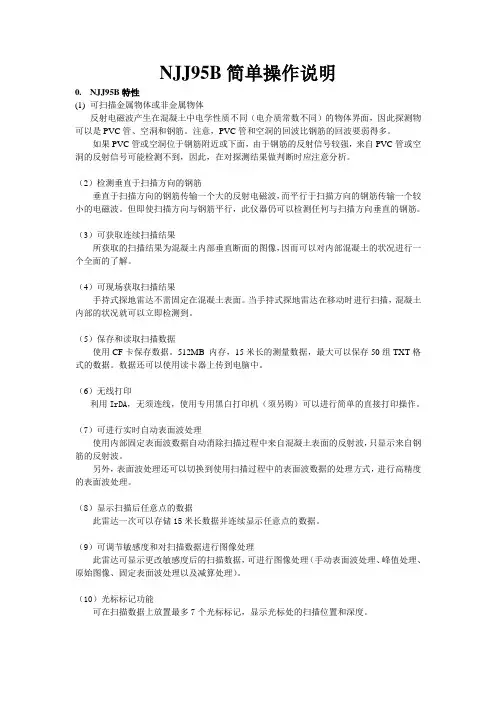

NJJ95B简单操作说明0.NJJ95B特性(1)可扫描金属物体或非金属物体反射电磁波产生在混凝土中电学性质不同（电介质常数不同）的物体界面，因此探测物可以是PVC管、空洞和钢筋。

注意，PVC管和空洞的回波比钢筋的回波要弱得多。

如果PVC管或空洞位于钢筋附近或下面，由于钢筋的反射信号较强，来自PVC管或空洞的反射信号可能检测不到，因此，在对探测结果做判断时应注意分析。

（2）检测垂直于扫描方向的钢筋垂直于扫描方向的钢筋传输一个大的反射电磁波，而平行于扫描方向的钢筋传输一个较小的电磁波。

但即使扫描方向与钢筋平行，此仪器仍可以检测任何与扫描方向垂直的钢筋。

（3）可获取连续扫描结果所获取的扫描结果为混凝土内部垂直断面的图像，因而可以对内部混凝土的状况进行一个全面的了解。

（4）可现场获取扫描结果手持式探地雷达不需固定在混凝土表面。

当手持式探地雷达在移动时进行扫描，混凝土内部的状况就可以立即检测到。

（5）保存和读取扫描数据使用CF卡保存数据。

512MB 内存，15米长的测量数据，最大可以保存50组TXT格式的数据。

数据还可以使用读卡器上传到电脑中。

（6）无线打印利用IrDA，无须连线，使用专用黑白打印机（须另购）可以进行简单的直接打印操作。

（7）可进行实时自动表面波处理使用内部固定表面波数据自动消除扫描过程中来自混凝土表面的反射波，只显示来自钢筋的反射波。

另外，表面波处理还可以切换到使用扫描过程中的表面波数据的处理方式，进行高精度的表面波处理。

（8）显示扫描后任意点的数据此雷达一次可以存储15米长数据并连续显示任意点的数据。

（9）可调节敏感度和对扫描数据进行图像处理此雷达可显示更改敏感度后的扫描数据，可进行图像处理（手动表面波处理、峰值处理、原始图像、固定表面波处理以及减算处理）。

（10）光标标记功能可在扫描数据上放置最多7个光标标记，显示光标处的扫描位置和深度。

（11）屏幕倒置功能当沿着墙壁从右往左扫描时，显示屏显示是正的（正常情况），当从左往右扫描时，显示会倒置。

quick scan扫描软件的使用方法1) 在桌面上点击QuickScan图标2) 在Options菜单里点击Scanner Settings●Mode设置为“Black and White”●把“Dot per inch”改为600DPI●把“Page Size”改成要扫描页面的尺寸●把brightness从Manual改成Automatic3) 接着，点击MORE按钮来做Special Features设置●把Scan Mode改成Split (Left page then Right page)。

或者，其它任一种你习惯的模式。

●确认Frame Masking，Finger Masking和Centering选项都被选中●点击Center-Line Erase选项，确认选择Automatic Detection●在Scan Method下，在屏幕的最下面选择Front Panel选项●点击OK4) 在File菜单中，选择Scan Batch to File选项，然后选择Create New Batch5) 扫描每本图书产生的图片文件要放在操作员事先建立好的对应文件夹下，而且File Name可以与文件夹一致，比如文件夹为F：\scans\magazines\IREnovdec53，对应File Name为IREnovdec53.tif。

实际操作时，最初扫描的图片文件应放在子文件夹OTIFF中。

●操作员必须使用项目工程中心所给的图书编号作为每本图书的存放目录名●在Schema Activation中，选择Use Schema。

并且，Schema Name设置为########；（8个#）。

这样保证图片文件名格式为8.3，即前缀8位，后缀占3位，并且图片文件名实现自动顺序编号。

例如，00000001.tif代表扫描的第一个图片文件，00000341.tif代表扫描的第341个图片文件●然后，选择Warn on Overwrite（覆盖时警告）选项●点击OK6) 选择Start Scanning现在，把书放在扫描仪上，使用扫描仪面板上的按钮来扫描页面。
