下载文档原格式
喷涂中的常见不良现象及改善对策喷涂是一种常见的表面处理方法，在家具、汽车、建筑等领域广泛应用。
然而，在喷涂过程中，常会出现一些不良现象，如涂膜质量差、颜色不匀、起皱等问题。
本文将介绍喷涂中的常见不良现象及改善对策。
一、涂膜质量差涂膜质量差是指涂层表面光洁度不佳、有色差或者有气泡等不良现象。
出现这种问题的原因可能有以下几个方面：1.喷涂前表面处理不当：喷涂前应对被喷涂物进行适当的清洁和打磨处理，以保证涂膜与被喷涂物的粘结性。
2.喷涂材料质量不佳：如果使用的涂料或溶剂质量不佳，也容易导致涂膜质量差。
3.喷涂工艺不当：喷涂时，涂料的粘度、干燥时间、厚度等因素都会影响涂膜质量。
改善对策：1.加强表面处理：保证被喷涂物表面的清洁和粗糙度控制，并确保涂膜和基材的粘结性。
2.选择优质涂料和溶剂：选择质量好的涂料和溶剂，可以提高涂膜的质量。
3.控制好喷涂工艺参数：合理控制喷涂工艺参数，如涂料的粘度、干燥时间、喷涂厚度等，以确保涂膜质量。
二、颜色不匀颜色不匀是指喷涂后涂层颜色不均匀、有斑点或色差等不良现象。
出现这种问题的原因可能有以下几个方面：1.涂料颜色不匹配：如果使用的涂料颜色不匹配，也容易导致涂层颜色不匀。
2.喷涂数量和角度不当：喷涂时，如果涂料的喷涂数量和角度不均匀，也会导致颜色不匀。
3.喷涂工艺不当：喷涂时，温度、湿度等环境条件的变化，以及涂料的粘度等因素都会影响涂层的颜色。
改善对策：1.选择符合要求的涂料：确保所使用的涂料颜色与要求相匹配。
2.均匀喷涂：保持喷涂时手动或自动喷涂设备的稳定，均匀喷涂涂料。
3.控制好喷涂工艺参数：合理控制喷涂工艺参数，如喷涂数量和角度，确保涂料均匀覆盖被喷涂物。
三、起皱起皱是指喷涂过程中出现皱褶、起皮等不良现象。
出现这种问题的原因可能有以下几个方面：1.喷涂厚度不均匀：如果涂料喷涂的厚度不均匀，会导致干燥过程中涂层收缩不均，出现起皱。
2.喷涂工艺不当：喷涂时，温度、湿度等环境条件的变化，以及涂料的挥发速度等因素都会影响涂层的干燥。
喷漆工艺中常见的质量问题及分析处理方法喷漆工艺在许多制造业领域中起着重要作用，可以为产品增加美观度和保护性。
然而，在实际操作过程中，常常会遇到一些质量问题，例如喷漆不均匀、起泡、色差等。
本文将针对喷漆工艺中常见的质量问题进行详细分析，并提供相应的解决方法。
1. 喷漆不均匀喷漆不均匀是喷漆工艺中最常见的质量问题之一。
其主要原因可能是设备问题、操作不当或者材料质量不合格。
针对这个问题，我们可以采取以下措施进行处理：首先，检查喷枪或者喷嘴是否堵塞，及时清理或更换受损的部件。
其次，确保喷涂厚度均匀。
可以使用喷涂厚度仪进行检测，如果有不均匀现象，则需要调整喷涂距离和喷枪压力。
最后，要确保涂料的稀释比例正确，如果浓度过高或过低都可能导致喷涂不均匀。
根据具体材料的要求，进行适当的调整。
2. 起泡起泡是另一个常见的喷漆质量问题，通常是由于涂料中的气体无法完全释放而导致的。
以下是处理起泡问题的一些方法：首先，选择合适的喷涂工艺。
可以尝试降低喷涂压力或调整喷枪距离，以减少涂料在表面形成气泡的可能性。
其次，确保涂料完全搅拌均匀，以防止其中存在大气泡。
另外，要保证基材的表面干燥、清洁和光滑，以便涂料能够更好地附着并排出潜在的气泡。
3. 色差色差是指涂装表面出现的不一致的颜色。
这可能是由于涂料本身的质量问题、施工环境的差异或操作人员的不当处理导致的。
下面是解决色差问题的几种方法：首先，确保使用的涂料来源可靠，并符合预期颜色的要求。
其次，要控制好施工环境的温度和湿度。
过高或过低的温度都会影响涂料的干燥速度和颜色表现。
另外，操作人员应该严格按照涂料生产厂家提供的使用说明进行操作，以确保正确的涂装过程。
4. 涂料流挂涂料流挂是指喷涂后在表面上形成垂直流痕或滴状流动的现象。
这可能是由于喷涂过度或者涂料粘度过高导致的。
下面是处理涂料流挂问题的一些建议：首先，调整喷涂时间和压力，确保每一次喷涂的涂料量适中。
其次，可以尝试使用低粘度的涂料，以减少涂料在表面上流动的可能性。
油漆缺陷及解决方法油漆缺陷是指在油漆表面上出现的各种瑕疵和问题，这些问题会影响到油漆的美观和使用效果。
下面将介绍一些常见的油漆缺陷及其解决方法。
1.气泡：气泡是油漆表面上出现的一种凸起，通常是由于油漆涂刷时未处理好表面的污垢、灰尘或湿气等引起的。
解决方法是在油漆涂刷前先清洗和处理好表面，确保干净和干燥，避免污垢和湿气进入油漆涂层。
2.起皮：起皮是指油漆表面上出现小块或大片的脱落现象，通常是由于油漆与底层附着不良或油漆质量差引起的。
解决方法是在涂刷前先清洗和处理好表面，确保油漆可以牢固附着在底层上。
此外，选择质量好的油漆也是避免起皮问题的重要措施。
3.裂纹：裂纹是指油漆表面上出现的开裂现象，通常是由于油漆涂层与底材的膨胀系数不一致或油漆层厚度不均匀引起的。
解决方法是在涂刷时控制好油漆的厚度和涂刷次数，避免不均匀涂刷造成的厚薄差异，同时选择与底材相匹配的油漆，减少膨胀系数的差异。
4.漏刷：漏刷是指涂刷时出现的漏涂或遗漏的现象，通常是由于涂刷时操作不当或过于草率引起的。
解决方法是在涂刷前先进行好准备工作，包括清洗表面、遮盖保护等，确保涂刷过程中的细节得到充分关注和处理。
此外，适当调整涂刷方法和工具，确保涂料均匀覆盖表面。
5.溢涂：溢涂是指涂刷时涂料超出预定范围的现象，通常是由于涂刷时控制不好涂料的量和涂刷的方向引起的。
解决方法是在涂刷前先进行好遮盖和保护工作，确保只将油漆涂刷在需要的区域上。
同时，涂刷时注意掌握好涂料的量和涂刷的力度，避免溢涂问题的发生。
6.粗糙：粗糙是指油漆表面上出现的不光滑和触感粗糙的现象，通常是由于油漆质地不好或涂刷时操作不当引起的。
解决方法是选择质量好的油漆，并使用适当的涂刷工具，确保油漆涂料的均匀和光滑。
此外，涂刷时注意控制好涂料的量和涂刷的方向，避免过多涂刷或涂刷方向不一致造成的粗糙问题。
总的来说，避免油漆缺陷的发生需要做好涂刷前的准备工作，包括清洗和处理表面、选择好的油漆质量、使用适当的涂刷工具等。
油漆喷涂常见缺陷及原因⑴流挂：指涂料施于垂直面时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚而不均匀涂层。
导致原因：①操作不好，喷枪口枪太大；②涂料太稀；③涂装物表面太平整；④涂层太厚，薄刷多遍。
⑵发白：指有光涂料干燥过程中，漆膜上有时呈现乳白色现象。
导致原因：①水分浓度过高；②溶剂解析力不够；③基材本身水分含量过高。
⑶起皱：指漆膜呈现多少有规律的小波幅波纹式的皱纹，它可深及部分或全部膜厚。
导致原因：①底漆、面漆干燥速度不一致；②涂层太厚，黏度过高；③喷嘴未调节好；④PU类的涂料固化剂加太多，干燥速度太快。
⑷桔皮：指漆膜呈现桔皮状外观的表面病态。
导致原因：①流平性不好；②温度低；③NC类稀释剂过多或不配套；④基材不平或处理不好。
⑸咬底：指在干漆膜上施涂其同种或不同种涂料时，在涂层施涂或干燥期间使其下的干燥膜发生软化，隆起或从底材上脱离的现象。
导致原因：①两种不配套的底漆和面漆（通常含量高的做底漆）；②底未完全干燥就上面漆；③底漆的涂层太厚。
⑹针孔：指在漆膜中存在着类似于针刺的细孔。
导致原因：①搅拌均匀，涂料内部有空气；②油污水分污染；③被涂物表面不平整；④喷太厚，溶剂不好挥发。
⑺起泡：指涂料在施涂过程中形成的空气或溶剂蒸气等气体或者兼有的泡。
导致原因：①被涂物有水分；②涂料有水分；③空气湿度大；④油污；⑤稀释剂、固化剂不配套；⑥搅拌不均匀，表面不平。
⑻表面粗糙：导致原因：①施工环境太脏，不够清洁；②涂物中本身细度不够，被涂物表面有赃物；③涂层不够。
⑼开裂：指漆膜出现不连续的外观变化。
导致原因：①涂层太厚，涂料过期；②涂料太厚，涂料本身硬度高，较脆；③促进剂含量过高；④面漆固含量低，树脂本身有问题以及外部环境。
⑽起皮：导致原因：①被涂物面层水分太高；②未经过封油处理；③底漆未干涂面漆；④两种不配套的底漆和面漆。
⑾跑油：导致原因：①涂料中有水或油渣；②被涂物有油渣，蜡质；③涂料黏度过高或过低。
涂料喷涂的常见漆膜缺陷及成因涂料喷涂是一种常见的涂装方式，广泛应用于建筑装饰、汽车制造和船舶工艺等领域。
然而，在涂料喷涂过程中，常常会出现一些漆膜缺陷，如起泡、剥落和裂纹等。
这些缺陷不仅损害了喷涂表面的美观度，还可能降低涂装层的功能性和耐久性。
了解喷涂过程中的常见漆膜缺陷及其成因，对于提高涂装质量和解决涂装问题至关重要。
1. 起泡起泡是一种常见的涂装缺陷，其形成的成因主要有以下几点：（指定主题：涂料喷涂的常见漆膜缺陷及成因）1.1 涂料本身含有溶剂或挥发性物质，当涂料喷涂在基材表面时，这些溶剂或挥发性物质会挥发产生气体，导致涂料局部产生气泡。
1.2 喷涂过程中使用了低质量的喷涂设备或喷涂工艺不当，喷涂时产生了过高的气压或者出现了颗粒不均匀的现象，使得涂料在基材表面形成气泡。
1.3 喷涂基材表面未进行适当的处理，如清洁不彻底、存在污渍或油脂等，这些杂质会与涂料发生反应，产生气体，导致涂料起泡。
2. 剥落剥落是指涂料与基材之间的粘接力不足，导致涂料层脱离基材表面。
常见的剥落成因包括：（指定主题：涂料喷涂的常见漆膜缺陷及成因）2.1 基材表面未进行适当处理，如清洁不彻底、存在粗糙或含有油脂等，这些杂质会阻碍涂料与基材的粘结，导致涂料层剥离。
2.2 涂料本身的粘接性能不佳，缺乏足够的附着力和强度。
2.3 涂装时环境温度、湿度以及涂料的固化条件不符合要求，导致涂料不能充分固化，剥落现象发生。
3. 裂纹裂纹是指在喷涂后的涂料膜表面出现裂纹，不仅影响美观，还可能导致涂层性能下降。
常见的裂纹成因包括：（指定主题：涂料喷涂的常见漆膜缺陷及成因）3.1 喷涂基材表面存在应力集中区域，如焊接接头或材料缺陷等，涂料在这些区域的应变差异较大，易造成裂纹。
3.2 喷涂涂料的固化速度过快或过慢，导致涂层内外应力不均衡，从而引起裂纹。
3.3 喷涂涂料的溶剂挥发速度不均匀，导致涂层表面和内部的溶剂含量不一致，出现裂纹。
针对涂料喷涂的常见漆膜缺陷，我们可以采取以下措施进行预防和解决：1. 在喷涂前对基材表面进行充分的清洁和处理，确保其平整、干燥和无杂质，提高涂料与基材的粘接力。
油漆喷涂常见缺陷及原因油漆喷涂工艺是一种常用的表面涂装方式，被广泛应用于汽车、建筑、家具等行业。
然而，在实际操作中，由于一些原因，常会引发一些油漆喷涂的缺陷。
下面将详细介绍几种常见的油漆喷涂缺陷及其原因。
1.气泡气泡是油漆喷涂中常见的缺陷之一、它们以不同大小和形状出现在涂膜表面，严重影响涂膜的外观质量。
引起气泡缺陷的原因有很多，例如：a.油漆中含有过多的溶剂，造成挥发过快，涂膜表面形成气泡；b.喷涂时环境温度过高，溶剂挥发过快，导致涂膜表面产生气泡；c.涂膜表面存在油污、水分等杂质，挥发时产生气泡。
2.鱼眼鱼眼是油漆喷涂中常见的缺陷之一、它们呈现为涂膜上的小圆形凹陷，给涂膜表面带来明显的影响。
引起鱼眼缺陷的原因主要有：a.涂层表面存在防锈剂、脱模剂等杂质，防止涂料与基材附着；b.喷涂处理前表面的油污、灰尘等未经清洁；c.喷涂过程中出现突然的气流或涂膜的表面有异物飞入。
3.溢流溢流是油漆喷涂中经常出现的缺陷，它们以涂膜形成的突出部分或滴落的液体形式存在。
导致溢流的原因有：a.涂料粘度过高，不易流动，形成滞胶；b.涂料流量过大，喷涂过程中液体无法持续附着。
4.漏喷/不喷漏喷/不喷是油漆喷涂中常见的缺陷之一、在涂装过程中，涂料无法完全喷涂到工件表面，导致出现表面未被涂覆的区域。
引起漏喷/不喷缺陷的原因有：a.喷嘴堵塞或喷嘴不均匀，造成喷涂不均；b.喷涂枪与工件距离不当，造成涂料无法有效附着；c.涂料粘度过大，喷涂不易进行。
5.喷涂粗糙喷涂粗糙是油漆喷涂中常见的缺陷之一、它们呈现为涂膜表面不平整，影响涂膜的外观质量。
引发喷涂粗糙的原因有：a.喷涂时工件表面不平整，造成涂料附着不均；b.喷涂过程中出现不均匀的涂料流动；c.涂料粘度过高，喷涂不易均匀进行。
总之，油漆喷涂中出现的缺陷有很多种，除了上述提到的几种，还包括颜色不均匀、流挂、裂纹等。
这些缺陷的出现原因复杂多样，可能是由于喷涂工艺参数不当、涂料质量差、喷涂环境不适宜等因素引起的。

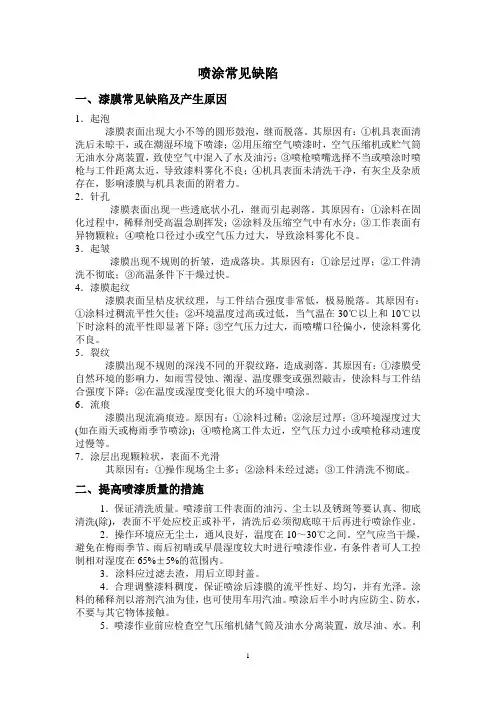

喷涂常见缺陷一、漆膜常见缺陷及产生原因1．起泡漆膜表面出现大小不等的圆形鼓泡，继而脱落。
其原因有：①机具表面清洗后未晾干，或在潮湿环境下喷漆；②用压缩空气喷漆时，空气压缩机或贮气筒无油水分离装置，致使空气中混入了水及油污；③喷枪喷嘴选择不当或喷涂时喷枪与工件距离太近，导致漆料雾化不良；④机具表面未清洗干净，有灰尘及杂质存在，影响漆膜与机具表面的附着力。
2．针孔漆膜表面出现一些透底状小孔，继而引起剥落。
其原因有：①涂料在固化过程中，稀释剂受高温急剧挥发；②涂料及压缩空气中有水分；③工作表面有异物颗粒；④喷枪口径过小或空气压力过大，导致涂料雾化不良。
3．起皱漆膜出现不规则的折皱，造成落块。
其原因有：①涂层过厚；②工件清洗不彻底；③高温条件下干燥过快。
4．漆膜起纹漆膜表面呈桔皮状纹理，与工件结合强度非常低，极易脱落。
其原因有：①涂料过稠流平性欠佳；②环境温度过高或过低，当气温在30℃以上和10℃以下时涂料的流平性即显著下降；③空气压力过大，而喷嘴口径偏小，使涂料雾化不良。
5．裂纹漆膜出现不规则的深浅不同的开裂纹路，造成剥落。
其原因有：①漆膜受自然环境的影响力，如雨雪侵蚀、潮湿、温度骤变或强烈敲击，使涂料与工件结合强度下降；②在温度或湿度变化很大的环境中喷涂。
6．流痕漆膜出现流淌痕迹。
原因有：①涂料过稀；②涂层过厚；③环境湿度过大(如在雨天或梅雨季节喷涂)；④喷枪离工件太近，空气压力过小或喷枪移动速度过慢等。
7．涂层出现颗粒状，表面不光滑其原因有：①操作现场尘土多；②涂料未经过滤；③工件清洗不彻底。
二、提高喷漆质量的措施1．保证清洗质量。
喷漆前工件表面的油污、尘土以及锈斑等要认真、彻底清洗(除)，表面不平处应校正或补平，清洗后必须彻底晾干后再进行喷涂作业。
2．操作环境应无尘土，通风良好，温度在10～30℃之间。
空气应当干燥，避免在梅雨季节、雨后初晴或早晨湿度较大时进行喷漆作业，有条件者可人工控制相对湿度在65%±5%的范围内。
喷漆缺陷原因及改善方法喷漆缺陷是指在喷涂过程中或者喷涂后，出现的涂膜表面的不良现象，如起泡、浮灰、脱膜、流挂、流界等。
这些缺陷的出现会降低涂膜的质量，影响产品的美观度和耐久性。
下面将从喷漆缺陷的原因和改善方法两个方面进行探讨。
喷漆缺陷的原因通常可以分为以下几个方面：1.喷涂材料的质量问题：喷涂材料的质量问题是引起喷漆缺陷的主要因素之一、例如，涂料的成分不均匀、粘度不稳定、固化剂和稀释剂使用不当等，都会导致涂膜出现不良现象。
2.喷涂条件不当：喷涂条件不当也是喷漆缺陷的常见原因之一、例如，环境温度过高或过低、湿度过高、风力过大、喷涂厚度不均匀等，都会造成涂膜的不良现象。
3.喷涂设备问题：喷涂设备的问题也是喷漆缺陷的原因之一、例如，喷嘴堵塞、喷嘴口径选择不合适、涂料供应系统不稳定等，都会导致喷涂不均匀，从而出现涂膜的缺陷。
针对以上原因，可以采取以下改善方法：1.选择优质的喷涂材料：选择质量稳定、成分均匀的喷涂材料是避免喷漆缺陷的关键。
应该选择可靠的供应商，确保涂料的质量稳定，并且经常对涂料进行检测，确保涂料的质量合格。
2.优化喷涂条件：喷涂条件的优化对于避免喷漆缺陷非常重要。
要根据具体情况选择合适的环境温度、湿度和风力，保持稳定的喷涂厚度，提高喷涂的效果。
3.检查和维护喷涂设备：定期检查和维护喷涂设备也是避免喷漆缺陷的重要措施。
应该经常清洁喷嘴，确保喷涂设备正常运行，如果发现异常情况及时修复或更换设备，以确保喷涂的质量。
4.加强培训和管理：加强喷涂人员的培训和管理，提高技术水平和责任意识，可以有效地减少喷漆缺陷的发生。
同时，建立健全的质量管理体系，规范喷涂操作流程，对喷涂过程进行严格的监控和管理，确保涂膜的质量符合要求。
综上所述，喷漆缺陷是一个复杂的问题，涉及到多个方面的因素。
通过选择优质的喷涂材料、优化喷涂条件、定期检查和维护喷涂设备以及加强培训和管理，可以有效地改善喷漆缺陷，提高涂膜的质量，降低产品的不良率。
常见喷漆缺陷的产生原因及预防措施一、流挂；在垂直和斜面上，漆膜形成不均匀的条纹和淌挂下垂状态。
1、枪距近：喷出的油漆没在密布均匀的释放区，射在被涂面上面积小漆量大。
小枪 150mm 至 250mm，大枪 250mm 至 350mm。
2、枪速慢：形成湿膜一次过厚，因漆液的重力而下垂。
小枪每秒 300mm 摆布，大枪每秒 400mm 摆布。
3、气压大：出漆速度加快，射在被涂面上造成喷量大，湿膜过厚而下垂。
小枪每平方厘米 4 公斤，大枪每平方厘米 6 公斤。
4、粘度稀：粘性底，附着差，挂不住，抵制不住漆液重力。
小枪喷底漆 18 至 22 秒，面漆 16 至 18 秒，拉光 12 至 16 秒。
大枪喷底漆 25 至30 秒，喷面漆 18 至 22 秒。
5、室温低：干燥慢，第二次喷漆间隔时间短，湿膜过厚而下垂。
≥ -3 度，最佳 25 度摆布。
6、角度不对：厚薄不均，薄处遮盖正好时，厚处湿膜过厚而下垂。
上下摆布不弧状、不倾斜，横平竖直。
7、搅拌不均：涂料稀稠不均时压力释放形成脉冲，使用前搅拌透，使用后定时搅拌，每 15 至 20 分钟摆布搅拌一次，温度高时时间短一点。
8、喷出量大；湿膜过厚而下垂，根据枪嘴直径大小与空压力的调整。
9、漆前处理不好：油水影响湿漆膜吸附力，清除干净，操作环境湿度≤80%。
10、湿膜太厚 (重枪) ：一次喷涂过厚，湿膜小枪≤15um，大枪≤25um。
11、压缩空气中油水没排尽：空气中油水混入漆液中，造成被涂面油水污染影响湿漆膜吸附力与漆膜层分离。
定时排放油水分离器油水，夏日室外每小时一次，冬天室外三小时一次，其实二小时一次，室内增加一小时。
排放油水处与喷枪枪距离≤15m。
二、颗粒：有颗粒杂质突起物影响漆膜表面的平整光滑和光泽度。
1、环境污染：避免风沙、烟雾、粉尘的侵袭。
喷漆室内压风过滤棉及时清理更换，室外喷漆要注意风向，地面整洁及泼水湿润，并行操作间隔不要太近。
2、枪距太远；漆雾微粒的密度不够，喷在工件表面上无法流平形成漆膜。
喷涂中常见不良现象及改善对策喷涂是一种常见的涂装工艺，广泛应用于汽车制造、家具制造、建筑装饰等行业。
然而，在喷涂过程中，常常会出现一些不良现象，如漆面不平整、色差、漏涂等问题。
下面将对喷涂中常见的不良现象进行分类，并提出改善对策。
1.漆面不平整漆面不平整主要包括起针眼、粗糙、凹凸不平等问题。
起针眼是由于喷涂气压过高、喷嘴携带杂物、喷嘴损坏等原因造成的。
解决方法包括控制气压、清洗喷嘴、及时更换损坏的喷嘴等。
粗糙和凹凸不平的问题可能是由于喷涂底材表面不洁净、涂料粘度过高、厚度不均等原因引起的。
对于这些问题，可以在喷涂前进行底材表面处理、控制涂料的粘度及厚度，避免发生不平整的漆面。
2.色差色差是指喷涂表面出现的颜色不一致的现象。
色差可能是由于喷涂工艺参数设置不合理、喷涂设备损坏、涂料质量不稳定等原因造成的。
改善色差问题的对策包括优化喷涂工艺参数、维护和更换损坏的喷涂设备、选择稳定的涂料供应商等。
3.漏涂漏涂是指喷涂表面出现未涂覆或涂覆不均匀的现象。
漏涂可能是由于喷涂工艺参数设置错误、涂料粘度过高或过低、喷嘴堵塞等原因引起的。
解决漏涂问题的对策包括控制喷涂工艺参数、调整涂料的粘度、定期清洗喷嘴等。
4.气泡和鱼眼气泡和鱼眼是由于涂料中存在挥发性溶剂或含有不溶性杂质所引起的。
改善气泡和鱼眼问题的对策包括选择低挥发性的涂料、筛选涂料中的杂质、加强喷涂区域的通风等。
5.粘结不良粘结不良是指喷涂表面涂层与底材之间粘结力不强，容易剥离或起皮的现象。
粘结不良可能是由于底材表面处理不当、涂料与底材之间的相容性差等原因造成的。
改善粘结不良问题的对策包括增强底材表面的粗糙度、选择合适的涂料和底材、确保涂层与底材之间的相容性等。
总结起来，喷涂中常见的不良现象包括漆面不平整、色差、漏涂、气泡和鱼眼、粘结不良等问题。
改善这些问题的对策包括优化喷涂工艺参数、维护和更换损坏的喷涂设备、选择稳定的涂料供应商、控制涂料的粘度和厚度、清洗喷嘴、选用低挥发性的涂料、筛选涂料中的杂质、加强喷涂区域的通风、增强底材表面的粗糙度、选择合适的涂料和底材、确保涂层与底材之间的相容性等。
喷涂缺陷问题原因分析改善对策方案喷涂缺陷问题原因分析改善对策方案多油，少油1、喷涂施工2、涂料粘度3、碟枪调校/链速/行A:溶解不良现1、在涂料中加入溶剂或天那水(THINNER)，它不能均一的分散与混合，经喷涂后涂象膜状态不均一，含有硬化物、杂物等。
1、涂料本身的溶剂的配合不当，溶解力不足，无法完全分散。
原2、搭配溶解力不良的天那水，无法完全溶解涂料。
3、选择不当的天那水，在低温的场所使溶解力劣化，或在高温环境溶解力在使用前蒸因发去。
对1、严格选择适合的天那水(冬季与夏季应使用不同天那水) 策 2、慎选安定良好的涂料。
B:流平性不良1、喷膜表面不平坦，残流有涂装时发生的凹凸或毛刷痕迹子皮、气泡等问题。
现象1、涂料的溶解性不良，没有适当配合天那水使用，涂料未完全溶解。
原2、溶剂天那水蒸发过快，涂膜在均一化之前溶剂已蒸发。
3、涂装场所的温度过高，干燥快速。
4、被涂物不平坦或涂膜不足，与毛刷痕迹、柚子皮、气泡等有关连。
5、毛刷痕过重，底涂研磨不平坦。
因1、选择适合的天那水，或设法改善环境。
对 2、改善毛刷技术，及处理底材平坦。
策C:流挂现 1、在直立物体面涂装时，涂膜表面有流动过的痕迹出现。
象1、喷涂后涂膜厚度不均匀，厚的部分流动到薄的部分。
通常会出现窗帘形状、缟状、冰柱状、波纹原状。
2、天那水干燥过慢，会出现涂膜流动的痕迹。
3、涂料中含有固体块状，未分散均匀、部分涂料会下垂流动。
因 4、喷涂技术不良、喷涂不均一或厚涂，及涂料粘度调合过低。
5、涂装场所温度过高，涂膜干燥过快。
对1、选择适当的天那水，调合适当的涂料粘度。
策 2、改善涂装场所的温度，以及提高涂装喷涂技术。
1、粘度太低2、水帘柜溅水3、打砂痕印加喷印斑 4、油漆沉湎5、手印6、磷化膜有油点D:橙皮状(柚子皮)1、涂膜表面不能平滑，呈有如橙皮模样。
1、通常发生在流平性不良的涂料，因平坦化不良和不良的流动性所引起。
原 2、涂装时的粘度过高，涂装的气压不足，喷涂的距离过远而涂布量不足。
常见喷漆缺陷原因及措施常见的喷漆缺陷有很多种，包括颜色不均匀、鱼眼、气泡、沉降、起皮、剥落等。
这些缺陷的产生原因各不相同，但可以通过一些措施来预防和解决。
首先，颜色不均匀是指喷漆后出现明显的色差。
造成颜色不均匀的原因有多种，比如底漆没有涂抹均匀、环境湿度不合适、喷漆速度不一致等。
为了避免这一问题，可采取以下措施：1）在喷漆前确保底漆涂抹均匀；2）调整喷漆环境的湿度至适宜的范围；3）控制喷漆速度，保持一致。
其次，鱼眼是指喷漆表面出现小凹痕或气泡状的缺陷。
这种缺陷的产生主要是由于底漆或者涂层表面存在油脂、灰尘或水分等杂质。
要解决鱼眼问题，可以采取以下措施：1）在喷漆前清洁底漆或涂层表面，确保其无油脂和灰尘；2）使用合适的抗鱼眼剂；3）将喷漆环境的湿度降低到适宜的范围。
此外，气泡和沉降也是常见的喷漆缺陷。
气泡是指喷漆表面出现大量小气泡，而沉降是指喷漆后漆膜表面出现凹陷或塌陷。
造成气泡和沉降的原因可以是底漆没有完全干燥或者喷漆工艺不当。
为了解决这些问题，可以采取以下措施：1）在喷涂前确保底漆完全干燥；2）调整喷漆的速度和压力，确保喷涂均匀；3）在喷漆后进行适当的干燥和固化处理。
另外，起皮和剥落是喷漆后表面出现漆膜脱落或剥离的现象。
起皮和剥落的原因可能是因为底漆或涂层之间的附着力不足、环境湿度过高或者涂层中含有杂质等。
为了防止起皮和剥落问题，可以采取以下措施：1）确保底漆和涂层之间的附着力足够强；2）调整喷漆环境的湿度至适宜的水平；3）在涂层中添加合适的抗剥离剂。
总之，对于喷漆缺陷，我们可以通过控制喷漆过程中的参数和环境条件来进行预防和解决。
这些措施包括：确保底漆涂抹均匀、控制喷漆速度和压力、调整喷漆环境的湿度、干燥和固化处理等。
通过有效的措施，我们可以减少喷漆缺陷的发生，提高喷漆产品的质量。
常见喷漆缺陷的产生原因及预防措施喷漆缺陷是指在喷涂过程中出现的不符合要求的表面缺陷，如气泡、流挂、鱼眼、起皮、起泡、剥离等。
这些缺陷影响了产品的外观质量，降低了产品的价值。
因此，了解喷漆缺陷的产生原因并采取相应的预防措施是非常重要的。
以下是一些常见喷漆缺陷的产生原因及预防措施。
1.气泡气泡是喷涂表面上出现的孤立的空洞或气泡。
其产生原因可能是底漆没有充分干燥、漆膜太厚、喷漆工艺不当等。
为了预防气泡的产生，一些措施可以采取：-底漆的干燥时间要充足，不要急于进行上涂，以避免底漆中的溶剂在上面形成气泡。
-喷涂时要均匀稀释涂料，避免涂料流畅性差造成的堵塞和气泡。
-喷漆前要确保喷涂表面干净，无尘、离型剂等杂质，以免杂质透过涂料形成气泡。
2.流挂流挂是指涂液在下垂，形成长条状的缺陷。
其产生原因可能是喷涂方式不正确、膜厚过厚等。
为了预防流挂，可采取以下措施：-控制喷涂方向和喷涂角度，避免产生流挂现象。
-控制涂料的流动性，喷涂时薄而均匀，避免过厚的涂料导致流挂。
-喷漆前要使用合适的底漆和面漆，以保证涂层的附着力和流平性。
3.鱼眼鱼眼是指喷涂表面上出现圆形或不规则形状的凹陷。
其产生原因可能是污染物、油脂或硅油等杂质进入涂层导致的。
为了预防鱼眼的产生，可以采取以下措施：-喷涂前要保持涂装环境的清洁，避免灰尘或杂质进入涂层。
-使用高品质的喷漆设备和喷头，避免喷漆设备造成的鱼眼。
-在喷涂前使用适当的清洗剂清洁表面，以去除可能导致鱼眼的油脂或硅油。
4.起皮起皮是指涂层出现局部脱层和起泡现象。
其产生原因可能是底漆未充分干燥、底漆与面漆不匹配等。
为了预防起皮的产生，可以采取以下措施：-底漆的干燥时间要充足，确保底漆已经完全固化并与面漆充分结合。
-底漆和面漆的性质和配比要匹配，确保表面涂层的粘合力和抗剥落性。
-喷漆时要确保涂层的厚度均匀，避免涂料过厚或过薄，导致底漆和面漆的附着力不足。
5.起泡起泡是指涂层表面出现气泡状的凸起现象。
喷涂常见缺陷与处理方法喷涂是一种常用的涂装方式，广泛应用于汽车、机械设备、建筑等领域。
然而，在喷涂过程中常常会出现一些缺陷，影响涂装效果和质量。
本文将介绍喷涂常见的缺陷，并提出相应的处理方法。
1.喷涂剥落和脱层喷涂剥落和脱层是指涂层在使用过程中出现脱落的现象。
其主要原因包括涂料不粘附、基材表面处理不当、涂层厚度不均匀、涂层层间粘合力不强等。
处理方法包括：(1)喷涂前对基材进行表面处理，例如打磨、除锈、清洗等，确保基材表面光洁且无污染物。
(2)使用适合的底漆和涂料，确保涂料与基材之间具有良好的粘附力。
(3)控制涂层厚度，避免涂层过厚或过薄。
2.鱼眼鱼眼是一种表面缺陷，其特点是涂膜表面出现凹陷，类似于鱼眼的形状。
鱼眼的原因包括基材表面有油污、灰尘等污染物、基材表面有挥发性物质残留、喷涂过程中出现空气污染等。
处理方法包括：(1)在喷涂前对基材进行充分清洗，确保基材表面无污染物。
(2)使用符合要求的喷涂设备和喷枪，确保喷涂过程中无空气污染。
(3)使用合适的涂料，避免涂料中含有挥发性物质。
3.涂装皱褶涂装皱褶是指涂层在表面出现起皱或褶皱的现象。
其主要原因包括涂料流变性能不良、涂料挥发速度过快、喷涂厚度过大等。
处理方法包括：(1)选择具有良好流变性能的涂料，确保涂料在喷涂过程中能够均匀流动。
(2)控制涂料挥发速度，避免涂料在喷涂过程中过快挥发。
(3)控制涂层厚度，避免涂料厚度过大。
4.喷涂气泡喷涂气泡是指涂层表面出现气泡的现象。
其主要原因包括喷涂过程中含有挥发性物质、喷涂环境湿度过高等。
处理方法包括：(1)在喷涂前对基材和喷涂设备进行充分清洁，确保无挥发性物质残留。
(2)控制喷涂环境的湿度，避免喷涂过程中水分与涂料发生反应产生气泡。
5.涂装不均匀涂装不均匀是指涂层在表面出现不均匀厚度或颜色的现象。
其主要原因包括涂料含固体颜料分散不均匀、喷涂器具使用不当等。
处理方法包括：(1)充分搅拌涂料，确保涂料中固体颜料充分分散。
常见涂装缺陷产生的原因及预防处理措施在涂装过程中，有时会出现剥皮、失去附着力、附着差、脱落等现象。
此类现象为基底与漆层之间失去附着力，包括面漆与底漆或旧漆之间、底漆和金属漆之间。
产生的主要原因如下：一、清洁或准备不当包括：1、水磨底漆时使用的水砂纸号数太高，超过1000#以上，使底漆表面过于光滑，不利于面漆的附着。
2、底漆表面研磨后的研磨灰尘或其它表面污染物若未确实彻底清除，则表面漆层将不能够与底漆层发生适当稳定的接触，以致于造成粘合不良。
3、底漆水磨后未能使水份完全干燥，或底面在施工前受潮，使其难以正常干燥，出现粘合不良现象。
4、使用了不当的材料（如：汽油）作为清洁剂，不但不能去除硅、矽等腊质，留下一些高沸点的残留物在表面留下一层连续的“油膜”。
建议清洁材料使用L919除油剂。
5、粘尘布使用不当也会造成涂料的附着力降低。
使用中必须擦拭速度要快，力量要轻一些，否则会在表面留下过多的粘性杂质，影响涂料的附着力。
二、涂料在调色过程中搅拌不够均匀在涂料的使用中，要注意固化剂及稀料的加入要符合要求，即按比例先加入固化剂并均匀搅拌2~3分钟，然后再按比例加入相应的稀料，并均匀搅拌2分钟左右，这样能够保障喷涂后的漆膜均匀一致。
三、没有使用合适的底漆特别在硝基底漆的选择和使用中目前国内市场上的硝基底漆使用上比较混乱，有的修理厂甚至使用很多非汽车修补漆涂料，象装修类的底漆等。
这样的底漆往往存在两个方面的致命缺陷。
一是底漆施工干燥后硬度太高，不适合下一道的面漆施工，一般这样的底漆在面漆脱落后可以看到底漆的表面又滑又硬，即底漆之硬度远大于面漆，在这样的底面上很难形成良好的附着力。
二是很多低价底漆为降低成本造成其中的体质颜料严重超标或采用过量的滑石粉，与面漆的附着力严重下降。
四、使用1K灰底漆或2K黄底漆时未采用适当稀料采用了挥发过快的稀料，极易造成底漆成膜不良，表面存在疏松的粉质层，与面漆的附着力大大降低。
五、底漆的施工存在严重问题与底漆配合使用的稀料是劣质稀料，其中含水量超标，造成底漆含水难以干燥而造成面漆附着力降低。
油漆喷涂常见缺陷及原因⑴流挂：指涂料施于垂直面时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚而不均匀涂层。
导致原因：①操作不好，喷枪口枪太大；②涂料太稀；③涂装物表面太平整；④涂层太厚，薄刷多遍。
⑵发白：指有光涂料干燥过程中，漆膜上有时呈现乳白色现象。
导致原因：①水分浓度过高；②溶剂解析力不够；③基材本身水分含量过高。
⑶起皱：指漆膜呈现多少有规律的小波幅波纹式的皱纹，它可深及部分或全部膜厚。
导致原因：①底漆、面漆干燥速度不一致；②涂层太厚，黏度过高；③喷嘴未调节好；④PU类的涂料固化剂加太多，干燥速度太快。
⑷桔皮：指漆膜呈现桔皮状外观的表面病态。
导致原因：①流平性不好；②温度低；③NC类稀释剂过多或不配套；④基材不平或处理不好。
⑸咬底：指在干漆膜上施涂其同种或不同种涂料时，在涂层施涂或干燥期间使其下的干燥膜发生软化，隆起或从底材上脱离的现象。
导致原因：①两种不配套的底漆和面漆（通常含量高的做底漆）；②底未完全干燥就上面漆；③底漆的涂层太厚。
⑹针孔：指在漆膜中存在着类似于针刺的细孔。
导致原因：①搅拌均匀，涂料内部有空气；②油污水分污染；③被涂物表面不平整；④喷太厚，溶剂不好挥发。
⑺起泡：指涂料在施涂过程中形成的空气或溶剂蒸气等气体或者兼有的泡。
导致原因：①被涂物有水分；②涂料有水分；③空气湿度大；④油污；⑤稀释剂、固化剂不配套；⑥搅拌不均匀，表面不平。
⑻表面粗糙：导致原因：①施工环境太脏，不够清洁；②涂物中本身细度不够，被涂物表面有赃物；③涂层不够。
⑼开裂：指漆膜出现不连续的外观变化。
导致原因：①涂层太厚，涂料过期；②涂料太厚，涂料本身硬度高，较脆；③促进剂含量过高；④面漆固含量低，树脂本身有问题以及外部环境。
⑽起皮：导致原因：①被涂物面层水分太高；②未经过封油处理；③底漆未干涂面漆；④两种不配套的底漆和面漆。
⑾跑油：导致原因：①涂料中有水或油渣；②被涂物有油渣，蜡质；③涂料黏度过高或过低。
⑿露底：导致原因：①遮盖低，砂磨过度；②涂层过薄，喷涂不均匀，底深面浅。
⒀砂纸纹：导致原因：①砂纸号太大，未干就打磨；②没有顺着木纹方向打磨。
⒁涂层粘砂纸：导致原因：①涂层未干，涂层太厚，促进剂少；②溶剂本身溶解力差，空气湿度大。
⒂起粒：导致原因：①灰尘太多，或有杂质异物；②涂料有杂质成分，未经过滤；③搅拌不均匀，未充分混合；④喷涂不规范；⑤稀释剂不配套，未使元剂溶解。
⒃黄变：导致原因：①紫外线直射；②环境因素空气湿度大；③温度过高，反应过度；④涂料本身耐黄变率低。
⒄鬼影：导致原因：①喷涂时走枪不均；②喷幅不一；③搅拌不均。
⒅回粘：干燥不发粘的漆膜表面随后又出现发粘的现象。
导致原因：①涂料品质太差；②外界温度高，湿度大；③本身并未全干就包装处理；④固化成分过少，空气不流通。
常见的油漆缺陷和处理方法1.、气候和酸性的攻击漆面出现不规则的细纹、有少量脱色、部分剥离或碎裂表面原因受腐蚀性物质的侵害，如双氧水刹车液或酸性电池落在表面的酸雨在新漆表面使用清洁剂预防在新喷漆的表面避免使用清洁剂确保漆膜已经完全固化解决轻微的创伤可以用P2000水磨砂纸打磨然后用抛光的办法来补救，一旦遭受更严重的腐蚀，就必须用P800水磨砂纸彻底打磨，确保所有污染物的痕迹已经被去除，然后重新喷涂2、渗色颜色从现有的旧漆层或底漆层渗透到了新面漆上原因现有的旧漆层含有容易渗透的基础底色原子灰未完全干透，呈现出原子灰的颜色。
预防原子灰必须彻底干燥在喷涂前去除表面所有不粘附的喷涂物解决如果面漆只出现少量的渗色而渗色来自中途漆则可通过强制干燥后再重新喷涂。
渗色：面漆吸收了来自下一涂层或旧漆层的颜料①底漆层材质耐溶剂性差；②与油漆不相容的旧漆膜或沥青没有完全去除。
原因：①刚喷涂的面漆出现局部褪色；②如果过多添加催干剂，也会发现此现象；③底漆层由于面漆没有完全喷涂，遮盖不好误认为是渗色。
3、翻黄底层填料引起表面发黄原因油漆或原子灰调配时加入过量的双氧水或催干剂预防需精确计算双氧水或催干剂的量解决用P800-P1000水磨砂纸打磨，喷上环氧/中涂底漆密封隔离后，重新喷涂4、起水泡涂料中残留的水气遇热膨胀聚结后，引起漆面突起及膨胀原因①特别是在裸金属表面或原子灰表面出现的水泡居多，原因是金属件与原子灰在放热的过程中要吸收水份②在高湿低温的环境喷涂作业过程中，由于涂层中残留一定的水份干燥不彻底所致预防①喷涂前注意不要在即将工作的表面留下汗渍或指纹②使用经过推荐和认可的材料③各个工序作业前和作业后都要使其所用产品干燥彻底解决在受影响表面上用P1500或P2000打磨干燥过后，重新喷涂5针孔/气泡大体积的圆形空气泡或水泡，经常出现于接缝区域和角落或超厚的填料及塑料表面原因料屑膜的粗劣毛边干燥时过分加热预防避免厚涂油漆，确保漆膜可以渗至接缝和边角位置，使用推荐的稀释剂和掌握正确的喷涂技巧解决用P1000-P1500水磨砂纸打磨，必要时填补小量原子灰在较大的针孔/气泡的位置，然后重新喷涂原因：在接缝区域和角落厚涂层中有白色的气泡出现，由于较厚的涂层在干燥过程中受热表面干燥过快，涂层中的溶剂或稀释剂难以挥发所致6、发白/起雾在漆膜表面形成乳状光雾，特别是在较厚的涂层更为明显原因①高温潮湿的条件下使用了快干型稀释剂②在低温潮湿的环境使用了干燥过快的稀释剂②喷涂气压过大使工件冷却，随后出现水汽冷凝而产生的发白④在喷涂施工前车身板材温度过低预防使用高质量的稀释剂，缓慢蒸发解决①对出现发白的工件进行升温烘烤②如果问题不是很严重时，可用抛光处理擦掉③如果表面已经被十分严重影响时，应用P1500水磨砂纸打磨后，重新喷涂7、污染/工业微尘着色斑点或飞溅斑点，如在漆面上沉淀，或变色或着色的污点原因滴落在漆面上的树液，树脂，湿花瓣，果浆或鸟粪等金属粒子深入漆面中并氧化预防避免在漆面上留有如何灰尘确保漆面已经完全固化解决用清水洗洁后、再用清洁剂擦拭，如果还有剩余物可用P2000砂纸打磨再用抛光蜡配以抛光机进行抛光处理，使其恢复光亮；如变色污点和着色点仍留在漆面上则需重新喷涂8、腐蚀/生锈漆面上的疏松的涂层和变色污点，尤其在车身边缘及接缝处常见原因裸露金属表面因意外损坏而暴露或留下的未经过处理钻孔洞裸露金属的表面的漆膜因为污染物而遭受破坏预防确保所有的金属表面再喷涂前都能受到正确的处理和保护如:使用了流动的腐蚀底漆尽快修补漆膜的任何损坏，立即处理新的暴露金属的边缘9、裂纹长期曝晒在室外的板材，如温度、紫外线、水和溶剂等引起漆膜变硬，易碎原因①由于涂层内部干燥不彻底或者使用材料不匹配造成的内部涂层发软，而表漆干燥充分时，在受热过程中内部涂层膨胀时对表漆膜进行的撕裂②未经处理或处理不透而直接喷涂于破裂的旧漆面上漆层太厚预防观察现有的末道漆，在喷涂前修补所有的裂痕如果漆层太厚，打磨旧漆层，在喷涂前须打磨所有较厚的表面解决（注意事项：在对涂层施工时，闪干时间一定要足够，涂层不要喷涂过厚）用P800水磨砂纸彻底打磨损坏的漆面，有需要填补原子灰，经打磨及补上中涂后重新喷涂10、内含污垢/尘/土在储存或涂料凝结时，外界杂物粘附于末道漆表面，形成包块。
原因在喷涂前，灰尘没有被完全从表面清楚喷枪在使用前没有被彻底清洁过滤不足预防在喷涂前清洁所有工件内与工件周边灰尘，清洁喷涂环境检查通风，确保空气流动解决①在喷涂过程中，用尖锐的工具，如镊子，小心清除任何粘附于漆面的杂质；②漆面完全干燥后，可以用P1500-P2500水磨砂纸打磨和抛光的方法处理漆面的灰尘；③当情况严重时，打磨，后重新喷涂11、干喷无光亮的，有小颗粒或粗糙的黑点在喷涂表面原因油漆粘度过高，使用错误的或低劣的稀释剂缺乏正确的喷涂技巧、没有彻底清洁好喷枪、在喷射时压力过高或喷枪距离表面太远。
底层粗糙打磨的不够光洁平整，对面漆的喷涂平整情况有很大影响。
预防使用正确比例的推荐的稀释剂使用正确的喷涂技巧，确保喷枪的清洁，尽可能低的设置大气压，与雾化一致，从正确的距离喷射解决打磨，混合和抛光，如果织纹太粗糙，用该办法无法去除，则需要用P1000或P1200水磨砂纸打磨面漆，重新喷涂12、鱼眼漆膜表面形成的象弹坑一样的凹陷原因①环境来源的污染、如油脂、干皂、含硅清洁剂、抛光蜡、表板蜡②压缩泵内或气管被湿气或油污染、打磨混合所引起的灰尘或空气中带有杂物③在较封闭的车间来自汽车尾气的污染④在喷涂区域来自油烟的污染预防①保持压缩机及气管清洁；②远离污染区域，已经用过一次的抹布不应在喷涂前再次使用解决浅的小坑可以用P2000-P2500打磨抛光在湿打磨后仍然不能清除，则需要重新喷涂.13、色斑/聚银经过修补的金属银粉漆颜色出现不规则的变化，银粉漆表面出现深浅和光暗不一原因油漆使用时太稠（湿喷）或太稀（干喷）预防.。
