长输管道的施工一般按以下程序进行。
1测量放线1. 1图纸会审施工前必须进行图纸会审, 由设计单位作技术交底和现场交桩.交底和交桩都要做好记录。
1. 2清理作业带因为长距离输送管线属野外作业，有的地方甚至是荒山野岭、海滩沼泽.要保证连续施工，必须扫除沿途障碍, 首先按施工图纸找准桩号（桩号由勘探设计部门确定）, 桩号确定后，一般用推土机按照确定的桩号推出一条便道, 即称之为作业带。
作业带一般宽3～5 m 为宜，太窄施工不便，太宽造成耕地浪费。
1。
3管线放线施工单位根据施工图进行放线，打百米桩。
所放的管线要撒白灰线, 所打的百米桩标桩上应注明桩号、里程、高程；转角桩上还要注明角度、外矢矩及切线长。
在地形地势起伏地段, 从起伏两端最低点开始至最高点间, 以及管道转角弧度内都要适当加密桩量，以指导管沟的正确开挖.当管道穿越地下构筑物或其它隐蔽工程时，在交叉范围两端, 所放管线应作出明显的标志。
2管沟开挖首先按施工图纸要求进行，具体要求如下。
2. 1管沟的坡度管沟边坡应根据土壤类别和物理力学性质确定, 以保证不塌方、不偏帮。
2。
2管沟的宽度当管沟深度小于3 m 时, 沟底宽度可按下式确定。
b = D N + K (1）式中: b 为沟底宽度，m; D N 为管子公称直径，m; K 为沟底加宽系数，见表1。
表1沟底加宽系数K (管沟深度小于3 m ）施工方法沟上组装焊接沟下组装焊接地质条件旱地岩石沟内有积水旱地岩石沟内有水K 值(m ）0. 5 0。
6 0。
7 0。
8 0. 9 1. 0 当管沟深度大于3 m 小于5 m 时, 沟底宽度应在上值中再加宽0。
2 m。
2. 3沟土的堆放开挖沟时不可两边抛土，应将施工方便的一边让出留作管道组装使用。
土堆距沟边不小于0。
5 m ，使管沟保持顺直, 方便通行。
3管线防腐绝缘石油和燃气管道的防腐绝缘作业关系到管道的安全运行，更关系到人民群众的生命安全，要慎之又慎地对待。
上安电厂鹿泉铜冶西中心大街金河至石铜路段供热管道安装工程管道焊接专项方案编制：审核：审批：华北铁建建设有限公司年月日目录第一章、编制说明 (2)第二章、工程概况 (3)第三章、施工组织 (4)第四章、主要施工机具及材料计划 (7)第五章、工艺管道焊接程序 (11)第六章、施工准备 (12)第七章、管道坡口加工及组对 (15)第八章、管道焊接 (17)第九章、焊接质量检查 (26)第十章、施工质量保证措施 (27)第十一章、施工过程技术资料和工程竣工技术资料管理 (29)第十二章、有害和危险性因素的辨识与应急措施 (31)1.1目的和范围本工程采用下向焊焊接工艺，为保证焊接这一特殊工序的全过程能得到有效的控制和顺利实施，确保管道焊接的质量和施工进度，特编制管道焊接方案用以指导现场的焊接工作。
本方案的实用范围：上安电厂至鹿泉区供热长输管网工程昌盛大街至槐安路段预制保温管道及附件安装工程管道的焊接施工。
1.2编制依据2.1工程概述1、工程名称：上安电厂鹿泉铜冶西中心大街金河至石铜路段供热管道安装工程2、建设地点：石家庄市鹿泉区2、3、工程规模：本工程为上安电厂鹿泉铜冶西中心大街金河至石铜路段供热管道安装工程，沿线高温水管道的安装、水冲洗及水压试验、调试、试运，热力主管道、分支管网、保温弯头、阀门、补偿器、阀门井、管沟开挖及回填沙、附属设施的建设安装。
3、包括（但不限于）以下内容：上安电厂鹿泉铜冶西中心大街金河至石铜路段供热管道安装工程管道、管件、阀门、补偿器、管沟开挖及回填、阀门井、隧道等附属设施的建设安装。
4、管材：供热管道采用预制直埋保温管。
5、高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件技术规范（1）质量标准:按GB/T29047-2012标准生产，材质Q235B。
（2）弯头及其他附件最小壁厚不得小于等径管道壁厚，所选用的三通当分支管管径≤1/2D(主管)时，采用现场制孔方式并进行补强措施，其他三通及弯头均选用成品，管件壁厚不得小于相邻直管段的壁厚。
探讨长输管道焊接施工常见的焊接缺陷及防治要点分析二十一世纪，随着国家经济的快速发展，我国的能源的供需矛盾日益加剧。
随着国家能源的供应紧张问题的出现，长输管道已经成为了能源供应中不可或缺的工具之一。
长输管道容易受到多方面因素的影响，因而需要经常对其进行焊接。
以下就主要针对长输管道在焊接过程中常见的缺陷及防治要点进行具体分析。
标签：长输管道；焊接施工；焊接缺陷；防治要点0 引言近几年来，各个地区都逐渐出现了能源不足的问题。
能源是加快经济发展不可缺少的关键因素。
在油田管道的应用中，长输管道的使用范围越来越广。
长输管道在油田中扮演着关键的角色，不可替代。
长输管道的焊接是一项十分关键的程序，焊接過程容易受到多种因素的影响，从而引起焊接缺陷。
以下就主要针对出现的焊接缺陷提出对应的防治措施。
1 长输管道焊接过程中常见的焊接缺陷及防治要点分析综合之前长输管道的焊接过程进行分析，焊接过程中出现的焊接缺陷种类繁多。
有些缺陷的存在，严重降低了长输管道的使用质量，针对于这种缺陷，必须要严加重视，及时采取防治措施，降低产生的危害。
（1）气孔缺陷及防治要点分析。
对长输管道进行焊接时，由于熔池中的气体在熔化金属凝固之前没有及时地逸出来，未逸出的气体就会在管道内部形成气孔。
根据焊接的类型不同，形成气孔的大小也有不同，有的是深度极大的柱孔，有的是面积较大的圆孔，也有一些危害性较小的其他气孔，有些气孔甚至还会产生止裂倾向。
不论是哪一种气孔，都会对后续长输气孔的使用产生影响。
综合气孔产生的原因，主要可以概述为以下四种原因：①在焊接的过程中没有及时对坡口、焊接的材料进行全面的清洁处理，使得材料表面的油污、铁锈等杂质进入到焊接的过程中；②在焊接的过程中，焊接使用的电源电压不稳定，由此产生的电流也极其不稳定；③焊接的速度过快，没有适应不同条件焊接的需求；④焊接过程中对长输管道采取的保护方式不合理，反而影响了管道的质量，引发了气孔的产生。
防治要点：为了降低气孔产生的概率，严格控制焊接过程。
长输管道安装监督检验中对焊接质量的控制要点长输管道作为连接石油、天然气等资源开采和运输的重要工程，其设计、建设和监督检验都需要高度重视，因为一旦发生事故，不仅会造成严重的经济损失，更会带来环境污染、人员伤亡等不可估量的损失。
焊接是长输管道施工过程中重要的一环，焊接质量的好坏直接影响着管道的使用寿命和安全稳定性，因此焊接检验尤为关键。
控制焊接质量应从以下几个方面进行：一、焊接前的准备工作焊接前的准备工作是保证焊接质量的基础。
在对钢管边缘进行处理时，应确保表面洁净、光滑，不得有任何油脂、水分等杂质，以避免影响焊缝成型和质量。
对于焊接前的环境也需要做好准备，包括确保焊接仓内的空气流通、遮挡阳光直射等。
二、焊接过程的监督在焊接过程中，应有专人进行现场监督，对焊接质量进行控制。
监督人员应具备一定的专业知识和技能，能够及时发现、处理焊接过程中出现的问题，并对焊接质量进行检查。
监督人员还需要监督焊接机器的使用情况，确保其工作稳定，以及操作者的操作技能。
三、焊接后的检验焊接完成后，应对焊缝进行全面的检查和评估。
包括焊缝表面的质量、孔隙、气孔、裂纹等问题。
对于敏感部位如管接口、弯头等位置的焊缝应另外加强检查，确定质量符合要求才能进行收尾工作。
四、焊接材料的选择对于焊接材料的选择，应根据管道的技术标准和设计要求进行选择。
要保证焊接材料的质量符合要求，能够满足管道的使用寿命和安全性需求。
同时，需要注意焊接材料的保存环境，防止受潮、腐蚀等现象。
焊接电极在存放时应采用密封防潮的方式。
总的来说，长输管道安装监督检验中对焊接质量的控制应该是全程、全方位、全过程的。
要注重培训并提高质量监督人员的专业技能，并严格遵循管道施工的相关标准和规范要求，以确保管道能够安全运输，为我们的经济和生活带来更多的利益。
五、焊接工艺和参数的控制控制焊接质量不仅要对焊接过程进行全方位监控，还要注意焊接工艺和参数的控制。
在选择焊接工艺和参数时，应根据管道材料的特性和使用要求进行选择。

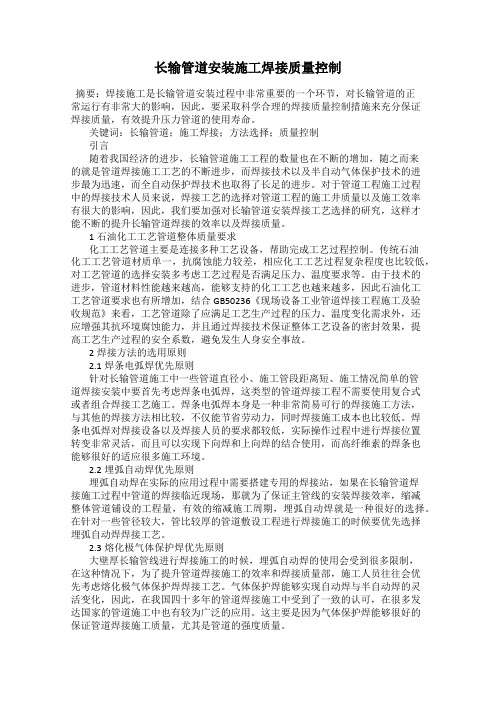

长输管道安装施工焊接质量控制摘要：焊接施工是长输管道安装过程中非常重要的一个环节，对长输管道的正常运行有非常大的影响，因此，要采取科学合理的焊接质量控制措施来充分保证焊接质量，有效提升压力管道的使用寿命。
关键词：长输管道；施工焊接；方法选择；质量控制引言随着我国经济的进步，长输管道施工工程的数量也在不断的增加，随之而来的就是管道焊接施工工艺的不断进步，而焊接技术以及半自动气体保护技术的进步最为迅速，而全自动保护焊技术也取得了长足的进步。
对于管道工程施工过程中的焊接技术人员来说，焊接工艺的选择对管道工程的施工井质量以及施工效率有很大的影响，因此，我们要加强对长输管道安装焊接工艺选择的研究，这样才能不断的提升长输管道焊接的效率以及焊接质量。
1石油化工工艺管道整体质量要求化工工艺管道主要是连接多种工艺设备，帮助完成工艺过程控制。
传统石油化工工艺管道材质单一，抗腐蚀能力较差，相应化工工艺过程复杂程度也比较低，对工艺管道的选择安装多考虑工艺过程是否满足压力、温度要求等。
由于技术的进步，管道材料性能越来越高，能够支持的化工工艺也越来越多，因此石油化工工艺管道要求也有所增加，结合GB50236《现场设备工业管道焊接工程施工及验收规范》来看，工艺管道除了应满足工艺生产过程的压力、温度变化需求外，还应增强其抗环境腐蚀能力，并且通过焊接技术保证整体工艺设备的密封效果，提高工艺生产过程的安全系数，避免发生人身安全事故。
2焊接方法的选用原则2.1焊条电弧焊优先原则针对长输管道施工中一些管道直径小、施工管段距离短、施工情况简单的管道焊接安装中要首先考虑焊条电弧焊，这类型的管道焊接工程不需要使用复合式或者组合焊接工艺施工。
焊条电弧焊本身是一种非常简易可行的焊接施工方法，与其他的焊接方法相比较，不仅能节省劳动力，同时焊接施工成本也比较低。
焊条电弧焊对焊接设备以及焊接人员的要求都较低，实际操作过程中进行焊接位置转变非常灵活，而且可以实现下向焊和上向焊的结合使用，而高纤维素的焊条也能够很好的适应很多施工环境。
天然气长输管道焊接注意事项一.施工措施1•钢管支撑正在施焊的钢管必须处于稳定的状态。
管子支座应具有一定的刚性。
管道上严禁焊接附属物，如跨越段的栏杆、管道支撑、跨越结构的吊点、锚固法兰等。
阴极引出线的焊接限用铝热焊剂。
2. 预热对焊接工艺规程中要求预热的管口，宜采用环型火焰加热或中频感应加热的方法进行，预热后应清除表面污垢。
预热宽度以坡口两侧各大于50mm为宜，应采用测温仪在距管口50mm处的圆周上均匀测量预热温度，保证预热温度均匀。
3. 对口器的撤离使用内对口器时，只有根焊道全部完成后方可撤离。
若根部焊道承受铺设应力比正常情况高，且有可能发生裂纹的情况下，需完成热焊道后才能撤离内对口器。
使用外对口器时，必须保证根焊道均匀对称完成60%以上才能撤离。
对口支撑或吊具则应在根焊道全部完成后方可撤除。
二•焊接现场焊接时，接头形式、焊接层数、焊道顺序、焊接工艺参数、预热、层间温度及焊后热处理等应严格按照焊接工艺规程执行。
焊接前，应依据焊接工艺规程检查管口的准备工作和焊前准备工作。
若不符合规定，禁止施焊。
管子焊接时，应采取有效的措施防止管内产生穿堂风。
在两各焊工收弧交接处，先达到交接处的焊工应多焊部分焊道，便于后焊焊工的收弧。
根焊完成后，应用角向磨光机修磨清理根焊道。
修磨不得伤及管外表面的坡口形状。
相邻焊道的起弧或收弧处应相互错开30mm以上。
严禁在坡口以外的管表面上起弧。
焊接前每个引弧点和接头必须修磨。
必须在前一焊道全部完成后，才允许开始下一焊道的焊接。
施焊时必须保证层间温度达到规定的要求。
焊接时发现偏吹、粘条、表面气孔或其它不正常现象时应立即停止焊接，更换焊条、修磨接头后继续施焊。
焊接时，焊条或焊丝不宜摆动过大，对较宽焊道宜采用多道焊方法。
为保证盖面焊的良好成型，填充焊道宜填充（或修磨）至距离管外表面1~2mm 处。
可根据填充情况在立焊部位增加立填焊。
当日不能完成的焊口必须完成50%钢管壁厚且不少于3层的焊道。
附件1长输管道工程关键焊接工序质量管控实施细则1 目的为了强化对公司长输管道焊接施工质量的控制，规范关键焊接工序相关管理及施工人员的质量行为，明确和落实质量责任，确保管道焊接质量始终处于受控状态，从而预防各类焊接质量事故、事件的发生，依据管道局《强化现场工程质量管理十项举措》有关要求，结合公司实际，特制定本实施细则。
关键焊接工序是指在焊接施工过程中所进行的连头口（死口、金焊口）焊接及焊道的返修等工序。
“连头口”是指使用长度大于管径2倍的短节连接两段不可移动的管段所形成的最后两道环形焊口，其中最后焊接的一道口称之为“死口”，所有不参与试压过程的焊口称之为“金焊口”。
2 适用范围本实施细则适用于长输管道、场站等工程施工过程中对关键焊接工序质量的管理和控制。
3 管理职责3.1 质量管理部负责制定关键焊接工序质量控制的实施细则，并监督本细则在施工现场的实施。
负责按月对各工程项目产—1—生的连头口（包括死口、金焊口）施工情况进行收集、统计，汇总后向局质量管理部上报，并在本部门进行备案。
3.2 质量监督站在对项目进行质量监督检查时，负责对关键焊接工序的施工质量进行专项检查，认真核查连头口（死口、金焊口）焊接过程中各项技术、质量资料，落实过程质量控制措施，必要时对焊口实体质量进行抽查。
3.3 技术部负责指导项目部编制关键焊接工序施工作业指导书，并对形成的技术文件进行审核，必要时到现场进行检查和指导。
3.4 项目经理是施工质量第一责任人，负责优化现场施工组织，根据需要组建专业连头作业机组，落实关键焊接工序质量控制的各项措施，为现场施工创造必要的条件。
3.5 项目总工程师（技术负责人）负责组织有关技术人员编制《关键焊接工序施工作业指导书》，并组织向机组技术、质检员进行技术交底，对关键焊接工序的施工过程进行全面控制管理。
3.6 项目质量工程师负责制定《工程质量检验计划》并明确关键焊接工序为工程的停检点，负责对机组技术、质检员进行质量交底，对连头口的施工过程进行现场监督、检查，特别是对金焊口的焊接过程应进行旁站监督。
探讨油田长输管道建设中焊接质量管理摘要：本文简单介绍了油田长输管道焊接技术及其弊端，并提出了对其质量控制的具体措施，有一定参考价值。
关键词：长输管道；焊接过程；质量控制中图分类号：o213.1 文献标识码：a 文章编号：0 引言：油气田油气大多采用管道运输，这是一种既安全又经济的输送方式。
为了提高运输量，常用办法就是提高输送压力、扩大管道的直径。
并且管道的连接完全依靠焊接工艺来完成，因此在要求管材质量的同时，最为关键的就是对焊接质量的控制。
1长输管道的焊接工艺1.1 传统的长输管道焊接技术工艺在我国现阶段还明显存有许多传统的焊接技术，比如焊条、电弧焊和氩弧焊。
这些方法在现代当下对石油和天然气的需要量增大的情况已经不能满足生产了，那么传统长输管道焊接是怎样的呢？（1）我国长输管道焊接工艺在二十世纪七、八十年代都普遍传统主要以手工焊为主，一般是上向焊、下向纤维素焊条手工焊，由于这些方法为手工操作，因此效率低，耗时长，且焊接质量也受到了人工技能水平的制约。
上向焊在当时抵抗恶劣环境的能力强；可实现大批量流水作业，效率高；采用多层焊接，焊接质量高。
这一技术在很大程度上保证了管线焊接质量，但不足的是在焊接的中间过程需要换焊条，这个操作就会耽误时间；工艺上频繁起弧和熄弧，在起弧和熄弧点易产生未焊透、未熔合等缺陷；（2）传统管道焊接工艺常以手工焊为主，焊接人员利用焊具和焊条对管道接口处进行焊接，这种方法效率极慢而且产生的缺陷较多，速度慢，耗费人力，而且精度和质量均达不到现代化焊接设备的要求，手工焊就不易在现代实用了。
（3）在我国二十世纪初期也使用了碳极电弧焊和气焊，同时代替了不少手工焊，电弧比较稳定，焊接质量进一步提高，使得手工的操作又上升了一个层次。
但这种焊接工艺对焊接人员的焊接技术要去相对较高，焊接难度相对较大，所以操作不方便，效率也就不会提高。
（4）激光焊是为了管道在水下焊接的要求而创造的焊接工艺，这种激光焊能适应水下的水压和水流而使焊接顺利进行。
