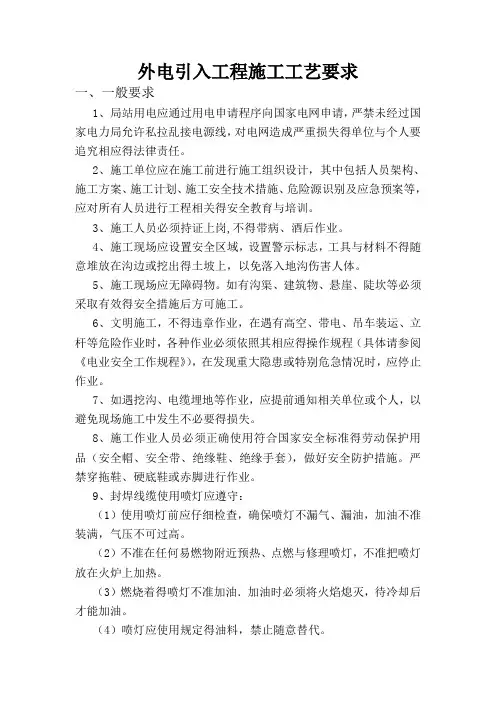

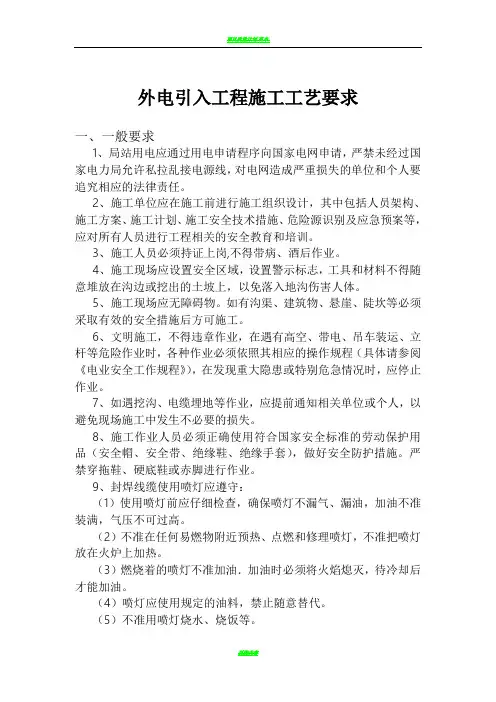

外电引入工程施工工艺要求一、一般要求1、局站用电应通过用电申请程序向国家电网申请，严禁未经过国家电力局允许私拉乱接电源线，对电网造成严重损失的单位和个人要追究相应的法律责任。
2、施工单位应在施工前进行施工组织设计，其中包括人员架构、施工方案、施工计划、施工安全技术措施、危险源识别及应急预案等，应对所有人员进行工程相关的安全教育和培训。
3、施工人员必须持证上岗,不得带病、酒后作业。
4、施工现场应设置安全区域，设置警示标志，工具和材料不得随意堆放在沟边或挖出的土坡上，以免落入地沟伤害人体。
5、施工现场应无障碍物。
如有沟渠、建筑物、悬崖、陡坎等必须采取有效的安全措施后方可施工。
6、文明施工，不得违章作业，在遇有高空、带电、吊车装运、立杆等危险作业时，各种作业必须依照其相应的操作规程（具体请参阅《电业安全工作规程》），在发现重大隐患或特别危急情况时，应停止作业。
7、如遇挖沟、电缆埋地等作业，应提前通知相关单位或个人，以避免现场施工中发生不必要的损失。
8、施工作业人员必须正确使用符合国家安全标准的劳动保护用品（安全帽、安全带、绝缘鞋、绝缘手套），做好安全防护措施。
严禁穿拖鞋、硬底鞋或赤脚进行作业。
9、封焊线缆使用喷灯应遵守：（1）使用喷灯前应仔细检查，确保喷灯不漏气、漏油，加油不准装满，气压不可过高。
（2）不准在任何易燃物附近预热、点燃和修理喷灯，不准把喷灯放在火炉上加热。
（3）燃烧着的喷灯不准加油．加油时必须将火焰熄灭，待冷却后才能加油。
（4）喷灯应使用规定的油料，禁止随意替代。
（5）不准用喷灯烧水、烧饭等。
（6）喷灯用完后，必须及时放气，并开关一次油门，避免喷灯堵塞。
（7）使用卡式气体和灌气式喷灯时，必须仔细检查储气瓶，确保不漏气；严禁将储气瓶靠近火源或暴晒。
10、线路作业前，工作负责人应根据工作需要作好停电、验电、接地措施，断开所有电源侧的开关，并断开会危及线路停电作业又无法采取措施的交叉跨越、平行和同杆线路的电源的开关．以及断开有可能返回低压电源的开关。
断开开关的操作机构应加锁，跌落式保险器的保险管应取下，并应在开关的操作机构上挂“禁止合闸，有人工作”的警示牌。
11、停电线路上开始工作前，必须先在工作现场逐相验电并挂接地线。
验电的应戴绝缘手套，并有专人监护。
12、线路经验明确实无电后，工作人员应立即在工作地段两端及可能进电的分支路线挂接地线。
挂接地线时要先接好地端，后接导线端。
拆线时，次序应相反。
装拆接地线应使用绝缘捧或戴绝缘手套。
接地线必须用多股软铜线组成，截面不得小于25平方毫米。
临时接地极打入地下应不小于0.6米。
13、线路停电作业须要变电所停电时，工作负责人应与变电所值班员(或调度员)联系好，必须在得到变电所值班员（或调度员）通知“已拉开电源，挂好接地线，许可开工”后，才能指挥工作人员在工作现场验电并挂接地线，然后交待工作人员上杆工作。
工作结束后，工作负责人必须检查线路状况及线路上有无遗留的工具、材料等，通知并查明全部工作人员已由杆上撤回．然后指挥拆除现场接地线，才能通知变电所值班员（或调度员）恢复送电。
严禁约时停，送电。
14、农村和乡镇基站交流市电引入容量要求不小于15kW，一般市区、城郊及县城基站交流市电引入容量要求不小于30kW。
15、引入电力线要求采用多股铜芯或铝芯金属护套电力电缆或电缆穿钢管方式，电力电缆金属护套或钢管两端应就近作可靠接地。
全段引入路由距离在500米以内的非直埋电缆应使用16 mm²铜芯或25mm²铝芯电缆，在500米至1000米时建议使用25mm²铜芯或35mm²铝芯电缆，超过1000米时应使用35mm²电缆。
16、电力电缆原则上不准接头。
17、电力电缆分支接头，采用陶瓷绝缘三通分支接头器加以保护，并采用强力胶带密封良好，做好绝缘措施。
18、电力电缆接头的铜芯应做搪锡处理，钢芯应做搪锡或镀锌处理。
19、为了缩小发生短路、人身电击事故和接地故障，需在外电引入两端安装漏电保护装置。
20、交流配电箱及电表表箱采用金属材料制作时，可开启的箱门与箱体应有保护线连接，箱体应有专门的接地端子。
箱体进线应用开孔器、用橡皮圈保护，压接头用热缩套管。
箱体与地面距离不小于1.4米。
21、选择电缆敷设路径时，应综合考虑以下因素：（1）应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤；（2）电线杆的位置应尽可能避开有可能被车碰撞处、容易积水或被水淹到的地方、容易被山洪冲刷的上坡上、容易受水流冲刷的河床及河岸之处；（3）尽量选择交通便利、便于施工和日常维护的地方；（4）避开场地规划中的施工用地或建设用地；（5）尽可能不穿越山、河、沼泽、树林和防护林地带；（6）电缆路径较短，架空路由转角尽量少。
22、遇到下列气候环境条件时严禁野外施工作业。
（1）地面气温超过40℃或低于-20℃；（2）五级风及以上；（3）沙尘、云雾或能见度低；（4）雨雪天气；（5）杆塔上有冰冻、霜雪尚未融化前；（6）附近地区有雷雨。
二、工艺要求1、架空电力线与通信电缆以及其他杆路交越时处，应采用专用保护套管进行保护，保护套管应伸出通信电缆边缘至少2.5米。
2、路边拉线应安装反光警示管。
跨路吊线应在中间位置安装反光板（长度至少4米），同时加装限高警示标牌和套管保护，吊线净空高度不低于5.5米。
3、架空电力电缆每隔300米、引上电缆的引上处、弱电通信管道敷设电力电缆的人（手）井处需悬挂电力电缆吊牌。
吊牌尺寸为150cm*30cm，式样如下图所示：4、市电引入的电缆每段电缆的两端、拐弯处都应绑扎标牌；配电箱的箱体接地线应绑扎标牌；配电箱内空开输出线应贴标签；工作地、保护地的铜牌接地引入线应绑扎标牌，室外地牌的接地引接线应绑扎标牌。
标牌上应注明电缆编号、规格、起点和终点等信息。
5、线缆沿墙进入箱体时，应套Ø50PVC管，每米钉固，引至箱体内无漏线，走线横平竖直且美观。
6、箱体接地线使用16mm²黄绿铜导线，套Ø20PVC管与事先预置的地极制作铜鼻子螺丝紧固连接，然后加涂导电膏。
7、引上电缆的引上埋地钢管规格采用50×6000×4mm，引入、引出高度离地3米采用镀锌铁线绑扎。
距钢管两端20cm及中段三处，每处绑扎6箍紧密、美观。
端口应使用防火泥封堵塑胶包封。
8、配电箱体孔洞都必须用防火泥进行封堵处理，要求从内向外封堵，箱内电缆铠皮应按照低压铠装电缆接地工艺进行施工。
9、箱体挂杆安装时，应使用配套抱箍进行固定。
10、接地扁铁焊接时，焊接面积为扁铁宽度2倍以上，焊点做一底两度防锈处理。
三、各种敷设方式的施工要求（一）架空敷设要求1、高空、电工、电焊等特殊工种的施工人员必须持证上岗。
2、高空作业人员上杆前必须检查安全帽和安全带各个部位有无伤痕，如发现问题严禁使用。
杆上作业时，必须将安全带固定在主体结构上，严防滑脱。
扣好安全带后，应进行试拉，确认安全后，方可施工。
如身体靠近杆身，安全带松驰，应随时检查挂钩是否正常，确认正常后再工作。
3、禁止作业人员背向电杆拉牵引绳，收紧吊线和拉线过程中以及电杆未回填夯实前禁止人员上杆作业。
4、在工地堆放器材，应选择不妨碍交通、行人较少、平整地面堆放，远离交通路口、消火栓，不宜堆积太高，应采取有效的防火、防盗等安全措施，并加设护栏以保材料安全。
5、在工地现场用车辆搬运器材时，必须指定专人负责安全，在公路上行车必须遵守交通规则。
6、放电缆时，不得硬拉并设人看管缆盅，防止盘倒伤人；电缆盘不得在漆布上、地板上滚动。
7、对采用架空方式引入的电力线，电力电缆需采用地埋方式引入机房，其电缆地埋长度应不小于30 米，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决（对于少雷区和雷暴强度较弱的地区可酌情减少，当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限）。
如遇特殊情况无法地埋时,需提交书面申请,经监理、项目经理核对后，方可施工。
8、在山区，经常遭受直击雷侵入的低压架空电源线，可在架空电源线上方1m处同杆架设避雷线（即架空地线），避雷线可以使用直径8mm以上的钢绞线，其垂度应与电源线一致。
避雷线（除终端杆处）应每杆（当线路较长时，可每隔3~5杆）做简易地网接地。
9、以线路投影线为基础的左右3米范围为施工区，非施工人员不得进入。
10、架空敷设一般采用非预应力钢筋混凝土杆，要求杆体表面光洁平整，没有弯曲、裂缝、露筋、水泥剥落等现象。
水泥杆采用8米以上，跨公路10米以上，高山可用7米杆，其埋深一般不应低于杆长的1/6（具体参见下表）。
杆路档距一般不超过25米。
11、架空电力线路不得跨越储存易燃、易爆物品仓库的区域；一般不得跨越房屋，特殊情况需要跨越房屋时，建设单位应采取安全措施，并与有关单位达成协议。
12、立杆位置土壤不够稳定时，应考虑杆根加固及杆位保护措施。
13、在线路路由改变走向的地点应设立角杆，线路终结的地点应设立终端杆，线路中间有电缆分出的地点应设立分线杆，路由过长时应间隔一定的杆数设立抗风防凌杆。
角杆、终端杆、分线杆、抗风防凌杆应考虑拉线或撑杆加固。
具体可参照架空光（电）缆通信杆路施工规范进行施工。
14、直线杆的横向位移不大于50毫米，电杆倾斜不应使杆梢的位移大于半个杆梢。
15、转角杆不得向内倾斜，向外角倾斜不应使杆梢位移大于一个杆梢，分角拉线应与线路分角线方向对正。
16、终端杆不得向受力方向倾斜，向拉线倾斜不应使杆梢位移大于一个杆梢，有地形的角拉、终端拉拉距比1:0.75以上，终端杆的拉线及耐张杆承力拉线应与线路方向对正，长杆路终端拉应采用双拉。
17、拉线与电杆的夹角一般为45度，若受地形限制，可适当减小，但不应小于30度。
当一基电杆上装设多条拉线时，各条拉线的受力应一致。
不得有过松、过紧、受力不均匀的现象，拉桩杆（高板拉）应向张力反方向倾斜10-20度。
18、拉桩坠线上端固定点距杆顶端为0.25米。
19、拉线棒应露出地面为0.3-0.5米，拉线棒与拉线盘应垂直，拉线坑应有斜坡，回填土时应将土块打碎后夯实。
拉线坑宜设防沉层。
20、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股。
拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢。
拉线绑扎线应采用不大于 3.2mm （#8或#10）镀锌铁线，扎线长头为15圈，短头为5圈，扎线尾线应拧花。
扎线短头离线尾留25mm，扎线须均匀、紧密、美观。
21、直线档每8根杆装人字拉，人字拉线应与线路方向垂直。
22、钢吊线7/2.2,拉线7/2.6。
23、杆洞深度无法达标的须做护墩，但杆深须确保杆长的十二之一深。
