线束通用检验规范
版本: A0
编制/日期:
审核/日期:
批准/日期:
版本修改记录:
使生产制作人员和检验人员有统一的标准可依。

2. 范围:
本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。

3.规范性引用文件:
IPC-A-620 线缆及线束组件的一般要求
UL486A 电线与端子压接拉力测试标准
4. 术语与定义:
4.1 端子拉脱力:端子和导体压接后,将导体从端子中拉脱时的所需最小分离力。

4.2 压接高度:端子和导体压接后,在导体压接区所形成的闭合压接截面的最大高度。

5. 制作与检验要求
5.1 端子各部分区域的示意图:
理想状态导体没有划伤,缺口,被切断或者其他损伤
匀收状态导体划伤,缺口和被切断的程度不能超出表1范围
拒收状态划伤,缺口或被切断的导体程度超出表1范围
导体数量(根)对于导线有划伤,缺口和切
断的最大范围
对于铆压端子可以接受导线有
划伤,缺口和切断的最大范围
对于焊接端子可以接受导
线有刻痕、切断的最大范围
小于7 0 0 0 7-15 1 0 1 16-25 3 0 2 26-40 4 3 3 41-60 5 4 4 61-120 6 5 5 大于121 6% 5% 5%
5.2.2 绝缘损伤:
状态图示描述
理想状态绝缘层被切的整齐且没有被收缩,变长,碎屑,变色,腐蚀或烧伤。

匀收状态绝缘层经过剥皮后有轻微的均衡的印痕。

绝缘层的厚度减少不超过20%。

绝缘层的不平整度要小于绝缘层外径的50%或者小于1mm。

绝缘层在剥皮过程中产生变色。

拒收状态绝缘层被切开或损伤
绝缘层的厚度减少超过20%
绝缘层的不平整度大于绝缘层外径的50%或者或1mm
绝缘层烧焦
绝缘层熔到导体里
5.3 线材处理—沾锡
先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。

多股芯线沾锡有一个附加的好处:
能将单股的芯线沾在一起,以使整个的芯线能够焊在端子上或附件的焊点上,而不是单股的芯线外露。

控制要求:
芯线需要焊锡的部分,装配、焊接前要沾锡。

锡液应沾到整个沾锡部分,并渗透到内部的芯线。

沾锡过程中,锡液上浸至绝缘层部分,只要线材保持原有的柔韧性,少量的锡液上浸是允许的。

沾锡后锡面应光滑,轮廓应分明。

多根线束不得浸锡后连在一起。

状态图示描述
理想状态上锡端光滑、平整,无拉尖、开叉、上锡过多、破皮、线束锡渣等现象
匀收状态
开叉、拉尖、上锡过多等最
大高度≤线径的4/5或使用
配套线路板以能轻松装进去
为准。

注:直接焊线(不用穿孔焊
接)可放宽。

高度
高度
高度
高度
拒收状态浸锡后线束上不得有锡渣、线束烫伤、变软等现象。

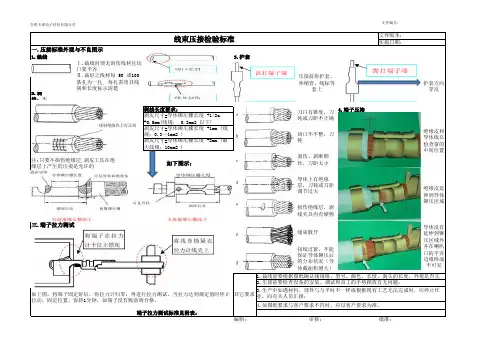

5.4 冲压成型端子压接作业标准:5.4.1 绝缘皮压接区:线束脏污、线束烫
5.4.2 绝缘皮检查窗:
5.4.3 导体铆压区域:
5.4.4 刷尾检查区域:
5.4.5 料带残耳检查区域:
5.4.6 端子结合区/装配功能区:
5.4.7 端子外模绝缘外被压着检验方式:
导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出,若有表面损伤或滑出,则压着高度须重新调整。

如下图:
5.4.8 端子与导体拉脱力测试及检验方式:
测试长度以150mm左右为标准,脱去外皮20mm,(若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量)如下图:
将测试样件夹紧于自动拉力计上,注意不可将端子的压接区及导体夹于夹具内,同时保证端子的压接状态未变形,并以25.4mm/分钟的速度,
拉引测试样件,直到导体与端子分离,记下此时拉力计上拉力数值,
此数值即为端子拉脱力。

拉力测试后应检验端子拉出后的状况,若导体七股(以7股铜丝为例)芯线全部断在端子内模为端子压着高度过低,则必须重新将端子内模高度
调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子
内模高度调低.(并线压接的情况除外)
双并线或多并线压接于同一端子内时,端子压接区内不得有芯线导体外露.
双并线或多并线之拉脱力在标准范围内即可.对于双并线或多并线
的拉脱力依经验以如下的公式估算其拉脱力:最小拉脱力=各导体
的拉脱力总和X80%。

端子压接后高度及拉脱力必须符合要求标准,详见下表:。
