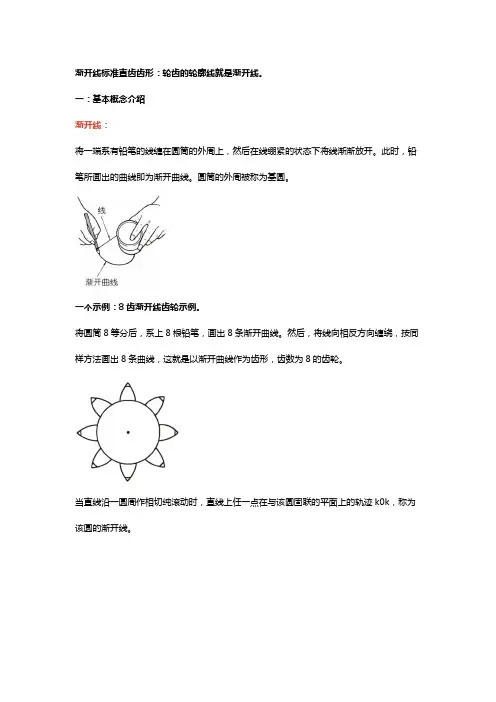

渐开线标准直齿齿形：轮齿的轮廓线就是渐开线。
一：基本概念介绍渐开线：将一端系有铅笔的线缠在圆筒的外周上，然后在线绷紧的状态下将线渐渐放开。
此时，铅笔所画出的曲线即为渐开曲线。
圆筒的外周被称为基圆。
一个示例：8齿渐开线齿轮示例。
将圆筒8等分后，系上8根铅笔，画出8条渐开曲线。
然后，将线向相反方向缠绕，按同样方法画出8条曲线，这就是以渐开曲线作为齿形，齿数为8的齿轮。
当直线沿一圆周作相切纯滚动时，直线上任一点在与该圆固联的平面上的轨迹k0k，称为该圆的渐开线。
渐开线的性质(1)直线NK = 曲线N K0(2) 渐开线上任意一点的法线必切于基圆，切于基圆的直线必为渐开线上某点的法线。
与基圆的切点Ｎ为渐开线在ｋ点的曲率中心，而线段NK是渐开线在点ｋ处的曲率半径。
(3)渐开线齿廓各点具有不同的压力角，点Ｋ离基圆中心Ｏ愈远，压力角愈大。
(4)渐开线的形状取决于基圆的大小，基圆越大，渐开线越平直，当基圆半径趋于无穷大时，渐开线成为斜直线。
（故齿条的齿轮廓线为斜线）(5)基圆内无渐开线。
渐开线的方程式rk为渐开线再任意点K的向径。
模数：模数是决定齿大小的因素。
齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。
目的是标准化齿轮刀具，减少成本。
直齿、斜齿和圆锥齿齿轮的模数皆可参考标准模数系列表。
分度圆上的齿距p对Π的比值称为模数，用m表示，单位为mm，即m=p/Π，已标准化。
模数是齿轮的主要参数之一，齿轮的主要几何尺寸都与模数成正比，m越大，则齿距p越大，轮齿就越大，轮齿的抗弯能力就越强，所以模数m又是轮齿抗弯能力的标志。
不同模数的轮齿大小对比。
分度圆：为了便于设计、制造及互换，我们把齿轮某一圆周上的比值规定为标准值(整数或较完整的有理数)，并使该圆上的压力角也为标准值，这个圆称为分度圆，其直径以d表示。
因轮齿分度圆上的齿槽宽e=齿厚s。
故s=e=Πd/2z，故p=2s=2e=Πd/z。
齿轮基础必学知识点
以下是齿轮基础必学的知识点：
1. 齿轮的定义：齿轮是一种用于传递转动的机械元件，它由一组齿数相等、剖面相同的齿排列在轮轴上。
2. 齿轮的作用：齿轮主要用于传递转矩和旋转速度，通过齿轮传动可以改变输入轴和输出轴的转速和转矩。
3. 齿轮的分类：齿轮可以根据齿轮的齿数和齿形来分类，常见的分类包括直齿轮、斜齿轮、蜗杆齿轮等。
4. 齿轮的主要参数：齿轮的主要参数包括模数、齿数、齿宽、压力角等。
这些参数对齿轮的传动效果和强度有重要影响。
5. 齿轮的传动比：齿轮传动比是指输入轴和输出轴的转速比，可以通过齿轮的齿数比来计算。
6. 齿轮的啮合问题：齿轮的啮合是指两个齿轮齿面相互接触和传递转动的过程，啮合过程中需要考虑啮合角和啮合系数等问题。
7. 齿轮的设计原则：齿轮的设计需要考虑传动效率、噪音、强度等因素，通常需要满足一定的设计原则和标准。
8. 齿轮的制造工艺：齿轮的制造工艺包括锻造、车削、滚齿等，不同的工艺对齿轮的精度和强度有不同的要求。
9. 齿轮的润滑和维护：齿轮在运动过程中需要适当的润滑和维护，以
保持正常运转和延长使用寿命。
10. 齿轮的应用：齿轮广泛应用于机械传动领域，如汽车、工程机械、船舶等，也用于其他领域如机械工具、钟表等。

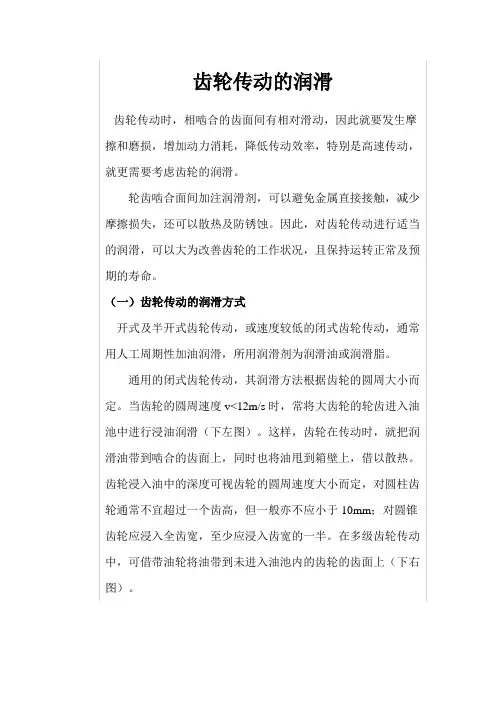

齿轮传动的润滑齿轮传动时，相啮合的齿面间有相对滑动，因此就要发生摩擦和磨损，增加动力消耗，降低传动效率，特别是高速传动，就更需要考虑齿轮的润滑。
轮齿啮合面间加注润滑剂，可以避免金属直接接触，减少摩擦损失，还可以散热及防锈蚀。
因此，对齿轮传动进行适当的润滑，可以大为改善齿轮的工作状况，且保持运转正常及预期的寿命。
（一）齿轮传动的润滑方式开式及半开式齿轮传动，或速度较低的闭式齿轮传动，通常用人工周期性加油润滑，所用润滑剂为润滑油或润滑脂。
通用的闭式齿轮传动，其润滑方法根据齿轮的圆周大小而定。
当齿轮的圆周速度v<12m/s时，常将大齿轮的轮齿进入油池中进行浸油润滑（下左图）。
这样，齿轮在传动时，就把润滑油带到啮合的齿面上，同时也将油甩到箱壁上，借以散热。
齿轮浸入油中的深度可视齿轮的圆周速度大小而定，对圆柱齿轮通常不宜超过一个齿高，但一般亦不应小于10mm；对圆锥齿轮应浸入全齿宽，至少应浸入齿宽的一半。
在多级齿轮传动中，可借带油轮将油带到未进入油池内的齿轮的齿面上（下右图）。
油池中的油量多少，取决于齿轮传递功率大小。
对单级传动，每传递1kW的功率，需油量约为0.35～0.7L 。
对于多级传动，需油量按级数成倍地增加。
当齿轮的圆周速度v>12m/s时，应采用喷油润滑(下图)，即由油泵或中心油站以一定的压力供油，借喷嘴将润滑油喷到轮齿的啮合面上。
当v≤25m/s时，喷嘴位于轮齿啮入边或啮出边均可；当v>25m/s时，喷嘴应位于轮齿啮出的一边，以便借润滑油及时冷却刚啮合过的轮齿，同时亦对轮齿进行润滑。
(二)润滑剂的选择齿轮传动常用的润滑剂为润滑油或润滑脂。
所用的润滑油或润滑脂的牌号按表<齿轮传动常用的润滑剂>选取；润滑油的粘度按下表选取。
齿轮传动常用的润滑剂①名称牌号运动粘度υ/(mm/s)(40℃)应用全损耗系统用油（GB443-89）L-AN46L-AN68L-AN10041.4～50.661.2～74.890.0～110.0适用于对润滑油无特殊要求的锭子、轴承、齿轮和其它低负荷机械等部件的润滑工业齿轮油（SY1172-88）6810015022032061.2～74.890～110135～165198～242288～352适用于工业设备齿轮的润滑工业闭式齿轮油(GB/T5903-1995) 6810015022032046061.2～74.890～110135～165198～242288～352414～506适用于煤炭、水泥和冶金等工业部门的大型闭式齿轮传动装置的润滑普通开式齿轮油68 100℃。
