螺栓、螺钉、螺柱尺寸公差紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T 3103.1-2002）螺栓、螺钉和螺柱公差（2）螺栓、螺钉和螺柱公差1）尺寸公差1、公差水平尺寸公差根据各部位配合的松紧程度将产品分为A、B、C三级，如下：见图1适用范围紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T 3103.1-2002）（1）适用范围产品等级为A、B和C级的螺栓、螺钉、螺柱和螺母，以及产品等级为A级的自攻钉公差。
（产品等级由公差大小确定，A级最精确，C级最不精确）。
除螺纹公差外，所有尺寸公差选自GB/T 1800.2和GB/T 1800.4。
普通螺纹公差摘自GB/T 2516。
自攻螺纹公差由GB/T 5280给出，形状和位置公差的规定和表示方法应符合GB/T 1182、GB/T 4249和GB/T 16671规定。
外螺纹公差2、外螺纹公差外螺纹公差C级8g，对8.8级及其以上性能等级的螺纹为6g某些产品，在相关的产品和镀层标准中，可能规定其他的螺纹公差等级.见图2外扳拧部位公差图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
外扳拧高度的最小值kw=0.7kmin。
kw确定的长度范围内，除倒角、垫圈面或圆角以外的对角宽度均应符合emin。
kw量规检验，见相应产品标准。
外扳拧部位对角宽度对图b所示形状，emin与Smin的关系A、B、C级产品均为emin=1.13Smin，emin=1.12Smin（用于法兰面螺栓和螺钉，以及其他冷镦成形而无切边工序的产品）。
对图a所示形状，emin=1.3Smin。
外扳拧头部高度k 图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
4-内扳拧部位公差4．内扳拧部位公差a．内六角对边宽度S的公差和内六角对角最小宽度eminA级产品的对边宽度如图所示，B级和C级不作规定。

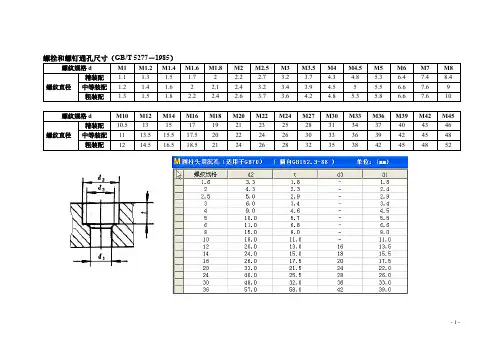

1、括号内规格尽量不采用。
2、M3～M20为商品规格，其它为通用规格。
3、材料/力学性能 钢/8.8, 12.9不锈钢 / ≤M20时为A2-70; ＞M20时为A2-50.标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。
2、材料/力学性能：钢/ 4.8。
标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H型十字槽沉头螺钉：螺钉GB819-85 M5×201. C 级垫圈没有Ra3.2和去毛刺的要求。
2. C 级适用于中等装配系列，A 级适用于精装配系列。
3. GB848-85主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。
材料力学性能等级：钢 100HV 标记示例：标准系列、公称尺寸d=8mm ，性能等级为100HV 级、不经表面处理的平垫圈：垫圈GB95—85 8 100HV材料力学性能等级：钢 200HV; 奥氏体不锈钢 A200 标记示例： 标准系列、公称尺寸d=8mm ，性能等级为200HV 级、不经表面处理的平垫圈：垫圈GB97.1—85 8 200HV材料力学性能等级：钢300HV; 奥氏体不锈钢A350标记示例：标准系列、公称尺寸d=8mm，性能等级为300HV级、倒角型、不经表面处理的平垫圈：垫圈GB97.2—85 8 300HV Array1、尽可能不采用括号内规格。
2、m应大于零。
3、材料：65Mn标记示例：规格16mm,材料为65Mn，表面氧化的标准型弹簧垫圈：垫圈GB93-87 161. 在工作图中，轴槽深用t或(d-t)标注，毂槽深用(d+t1)标注。
2. 在除轴伸外保证传递所需转矩条件下，允许用较小剖面的键，但t和t1的数值必要时应重新计算，使键侧与轴槽及轮毂槽接触高度各为h/2。
3. 轴槽及轮毂对轴及轮毂轴线的对称度根据不同要求，一般可按GB1184-84中附表4对称度公差7～9级选用。
◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附录一、螺纹附表1 普通螺纹直径与螺距/mm（摘自GB/T 192、193、196）D——内螺纹大径d——外螺纹大径D2——内螺纹中径d2——外螺纹中径D1——内螺纹小径d1——外螺纹小径P——螺距标记示例：M10-6g（粗牙普通外螺纹、公称直径d=M10、右旋、中径及大径公差带均为6g、中等旋合长度）M10×1LH-6H（细牙普通内螺纹、公称直径D=M10、螺距P=1、左旋、中径及小径公差带均为6H、中等旋合长度）公称直径（D、d）螺距（P）粗牙螺纹小径（D1、d1）第一系列第二系列第三系列粗牙细牙4 ――0.70.5 3.2425 ――0.8 4.1346 ――1 0.75、(0.5) 4.917―7 5.917 8 ―― 1.25 1、0.75、（0.5） 6.647 10 ―― 1.5 1.25、1、0.75、（0.5）8.37612 ―― 1.751.5、1.25、1、（0.75）、（0.5）10.106―14 ― 2 11.835 ――15 1.5、（1）*13.376 16 ―― 2 1.5、1、（0.75）、（0.5）13.835―18 ―2.5 2、1.5、1、（0.75）、（0.5）15.29420 ――17.294 ―22 ―19.294 24 ―― 3 2、1.5、1、（0.75）20.752 ――25 ―2、1.5、（1）*22.835 ―27 ― 3 2、1.5、1、（0.75）23.75230 ――3.5 （3）、2、1.5、1、（0.75）26.211―33 ―（3）、2、1.5、（1）、（0.75）29.211 ――35 ― 1.5 *33.37636 ――4 3、2、1.5、（1）31.670―39 ―34.670 注：1．优先选用第一系列，其次是第二系列，第三系列尽可能不用。
2．括号内尺寸尽可能不用。
1、括号内规格尽量不采用。
2、M3～M20为商品规格，其它为通用规格。
3、材料/力学性能 钢/8.8, 12.9不锈钢 / ≤M20时为A2-70; ＞M20时为A2-50.标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。
2、材料/力学性能：钢/ 4.8。
标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H型十字槽沉头螺钉：螺钉GB819-85 M5×201. C 级垫圈没有Ra3.2和去毛刺的要求。
2. C 级适用于中等装配系列，A 级适用于精装配系列。
3. GB848-85主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。
材料力学性能等级：钢 100HV 标记示例：标准系列、公称尺寸d=8mm ，性能等级为100HV 级、不经表面处理的平垫圈：垫圈GB95—85 8 100HV材料力学性能等级：钢 200HV; 奥氏体不锈钢 A200 标记示例： 标准系列、公称尺寸d=8mm ，性能等级为200HV 级、不经表面处理的平垫圈：垫圈GB97.1—85 8 200HV材料力学性能等级：钢300HV; 奥氏体不锈钢A350标记示例：标准系列、公称尺寸d=8mm，性能等级为300HV级、倒角型、不经表面处理的平垫圈：垫圈GB97.2—85 8 300HV Array1、尽可能不采用括号内规格。
2、m应大于零。
3、材料：65Mn标记示例：规格16mm,材料为65Mn，表面氧化的标准型弹簧垫圈：垫圈GB93-87 161. 在工作图中，轴槽深用t或(d-t)标注，毂槽深用(d+t1)标注。
2. 在除轴伸外保证传递所需转矩条件下，允许用较小剖面的键，但t和t1的数值必要时应重新计算，使键侧与轴槽及轮毂槽接触高度各为h/2。
3. 轴槽及轮毂对轴及轮毂轴线的对称度根据不同要求，一般可按GB1184-84中附表4对称度公差7～9级选用。
