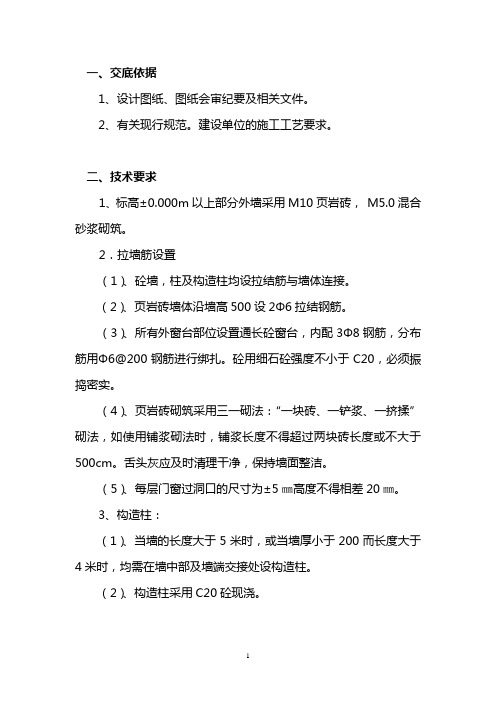

一、交底依据1、设计图纸、图纸会审纪要及相关文件。
2、有关现行规范。
建设单位的施工工艺要求。
二、技术要求1、标高±0.000m以上部分外墙采用M10页岩砖，M5.0混合砂浆砌筑。
2．拉墙筋设置（1）、砼墙，柱及构造柱均设拉结筋与墙体连接。
（2）、页岩砖墙体沿墙高500设2Φ6拉结钢筋。
（3）、所有外窗台部位设置通长砼窗台，内配3Φ8钢筋，分布筋用Φ6@200钢筋进行绑扎。
砼用细石砼强度不小于C20，必须振捣密实。
（4）、页岩砖砌筑采用三一砌法：“一块砖、一铲浆、一挤揉”砌法，如使用铺浆砌法时，铺浆长度不得超过两块砖长度或不大于500cm。
舌头灰应及时清理干净，保持墙面整洁。
（5）、每层门窗过洞口的尺寸为±5㎜高度不得相差20㎜。
3、构造柱：（1）、当墙的长度大于5米时，或当墙厚小于200而长度大于4米时，均需在墙中部及墙端交接处设构造柱。
（2）、构造柱采用C20砼现浇。
三、工艺流程抄平→放线→摆砖立皮数杆→砌砖→清理砂浆四、页岩砖砌体质量标准1、主控项目（1）、砖和砂浆的强度等级必须符合设计要求。
（2）砌体水平灰缝的砂浆饱满度不得小于90%。
竖直灰缝不得小于80%。
（3）砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。
对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度2/3。
（4）临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎。
留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置1Φ6拉结钢筋（120mm厚墙放置2Φ6拉结钢筋），间距沿墙高不应超过500mm；埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度的地区。
不应小于1000mm；末端应有90°弯钩。
(本工程按6度抗震设防烈度计算）2、一般项目（1）砌体组砌方法应正确，上、下错缝，不得有通缝透亮瞎缝等现象发生。
（2）砖砌体的灰缝应横平竖直，厚薄均匀。
页岩砖砌筑技术交底一、工程概述本工程中部分墙体采用页岩砖进行砌筑，为确保施工质量，特进行本次技术交底。
二、材料要求1、页岩砖页岩砖的品种、规格、强度等级必须符合设计要求，并有出厂合格证、试验单。
页岩砖的外观质量应边角整齐、色泽均匀，无裂纹、掉角等缺陷。
2、砌筑砂浆水泥：采用_____水泥，应有出厂合格证和复试报告。
砂：宜采用中砂，含泥量不应超过 5%。
水：应采用不含有害物质的洁净水。
外加剂：应符合相关标准的规定。
三、主要机具1、机械设备砂浆搅拌机、塔吊、施工电梯等。
2、主要工具大铲、刨锛、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、扫帚等。
四、作业条件1、基础、主体结构等相关部分已施工完毕，并经验收合格。
2、弹出轴线、墙身线、门窗洞口位置线，经复核无误。
3、页岩砖已提前浇水湿润，含水率宜为 10%～15%。
4、砂浆配合比已由试验室确定，并准备好砂浆试模。
5、施工现场的临时用电、用水已接通，道路畅通。
五、施工工艺流程1、基层处理将基层表面的浮尘、杂物等清理干净，并浇水湿润。
2、放线根据设计图纸，在基础或楼板上放出墙身轴线、边线及门窗洞口位置线。
3、立皮数杆在房屋四角及纵横墙交接处立皮数杆，皮数杆上标明页岩砖的皮数、灰缝厚度及门窗洞口、过梁、圈梁等的高度。
4、排砖撂底根据设计图纸和页岩砖的规格尺寸，进行排砖撂底，使组砌方法合理，便于操作。
5、砌筑页岩砖砌筑时应上下错缝，内外搭砌。
采用“三一”砌筑法，即一铲灰、一块砖、一揉压。
灰缝应横平竖直，厚薄均匀，水平灰缝厚度及竖向灰缝宽度一般为10mm，但不应小于 8mm，也不应大于 12mm。
砌筑过程中应随时检查墙面的垂直度和平整度，如有偏差应及时纠正。
6、勾缝砌筑完成后，应进行勾缝处理，勾缝深度一般为 3～5mm，使灰缝光滑、密实。
7、构造柱、圈梁施工按设计要求设置构造柱和圈梁，在砌筑过程中预留马牙槎和拉结筋。
构造柱和圈梁的钢筋应绑扎牢固，混凝土应振捣密实。
（一） 砖：1品种、强度等级必须符合设计要求， 且砖的强度等级不小于 MU10并有出厂合格证、 产品性能检测报告。
清水墙的砖应色泽均匀，边角整齐。
砂浆强度不小于 M5严禁使用粘土实心砖。
2基础不得采用多孔砖，可采用页岩实心砖。
（二） 水泥：1 一般宜采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。
2水泥进场使用前，应分批对其强度、凝结时问、安定性进行复验。
3当在使用中对水泥的质量有怀疑或水泥出厂超过 3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按结果使用。
4不同品种的水泥不得混合使用。
（三） 砂：用中砂，含泥量不超过 5%不得含有草根等杂物，使用前应用 5mm 孔径的筛子 过筛。
（四） 掺合料：混合砂浆采用石灰膏、粉煤灰和磨细生石灰粉等，磨细生石灰粉熟化时间 不得少于7d 。
（五） 其他材料：拉结筋及预埋件、刷防腐剂的木砖等。
二、 主要机具搅拌机、磅秤、垂直运输设备、大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、 卷尺、2m 靠尺、楔形塞尺，筛子、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。
三、 作业条件（一） 基础墙砌筑：1基槽、混凝土或灰土地基均已完成，并办完隐检手续。
2已放好基础轴线及边线；立好皮数杆（一般间距15〜20m 转角处均应设立），并办完预检手续。
3根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如一层砖的水平灰缝大于20mm 时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫 平，严禁砍砖合子找平。
（二） 墙体砌筑： 1 完成室外及房心回填土。
办完各项隐检手续。
2 办完地基、基础工程隐检手续。
3按标高抹好水泥砂浆防潮层。
技术交底内容4 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计图纸尺寸要求，办完预检手续。
5 按设计标高要求立好皮数杆，皮数杆的间距以15〜20m为宜。
（三）砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。
