宏泰指纹门禁考勤一体机功能及接线说明书

目录第一章指纹门禁识别终端基本介绍 (2)一、产品简介 (2)二、技术指标 (2)三. 接口定义 (3)四. 键盘 (4)五. 菜单 (4)第二章指纹门禁识别终端的一般使用方法 (6)第三章指纹门禁识别终端的管理者操作方法 (8)◆管理者进入操作菜单 (8)一、数据管理 (8)1.1 用户登记 (9)1.11 指纹登记 (9)1.12 密码登记 (10)1.2 管理者登记 (10)1.3 删除登记数据 (11)二、设置 (12)三、系统信息 (13)第四章附录 (14)◆ WIEGAND 输出格式 (14)第一章 指纹门禁识别终端基本介绍一、产品简介指纹门禁识别终端主要配合现有的门禁控制器使用，该识别终端使用标准WIEGAND26协议与门禁控制器进行通讯连接。

识别终端本身也是能独立使用的设备，具备指纹采集、指纹登记及删除、指纹比对等功能。

该指纹识别终端能直接替换WIEGAND 输出的ID 卡读卡器，对现有的ID 卡门禁系统直接升级为指纹门禁系统，而不需要对系统做任何修改。

二、技术指标三. 接口定义指纹识别终端输入输出接口采用6针3.81mm 间距接插件，线序及信号定义如下： 3.1 接线线序图：3.2 信号定义如下：注：控制器给指纹机的供电要求为7.5V-15VDC ，负载能力为1A 以上。

四. 键盘 ① 键盘配置键盘配置如右图所示：② 键盘功能键盘功能说明如下：五. 菜单功能指纹门禁识别终端的操作很方便，利用功能键和数字键可灵活地进行菜单选择、键盘输入及各种设置，并且以LCD 显示、蜂鸣器提示音告知其操作的正确性。

OK ↑“数据管理”菜单用来进行注册与删除用户或管理者的指纹和密码数据；“设置”菜单用来设置指纹门禁识别终端的相关设置信息； “系统信息”用来显示指纹门禁识别终端的系统信息内容。

第二章 指纹门禁识别终端的一般使用方法门禁状态下的使用方法有两种，指纹验证和密码验证，分别介绍如下：<一>指纹验证门禁状态下显示：指纹登记用户，在指纹窗口上按已登记的手指，显示1、用户离开手指后，比对成功显示2、用户离开手指后，比对未成功显示：同时发出比对失败“笛——笛——笛”三声。

考勤门禁一体机操作手册考勤门禁一体机操作手册目录一、产品概述二、系统安装与配置1. 考勤门禁一体机硬件连接2. 系统软件安装与配置2.1 软件安装2.2 硬件设备配置2.3 系统参数设置2.4 人员信息导入三、刷卡操作1. 刷卡登记2. 刷卡考勤四、门禁设置1. 门禁开关2. 门禁时区设置五、考勤管理1. 考勤统计2. 考勤报表导出六、系统管理1. 用户权限管理2. 系统日志查询一、产品概述考勤门禁一体机是一款综合应用于企事业单位的考勤管理和门禁控制的智能终端设备。

它集成了刷卡识别、指纹识别、人脸识别等多种识别方式，为企业提供了快速、安全、准确的考勤解决方案。

二、系统安装与配置1. 考勤门禁一体机硬件连接将考勤门禁一体机的各个外设连接好，包括电源、网络线、门禁电锁等。

2. 系统软件安装与配置2.1 软件安装将系统安装光盘插入计算机，运行安装程序，按照提示完成软件安装。

2.2 硬件设备配置运行安装程序后，在系统中设置考勤门禁一体机的硬件设备，包括刷卡读卡器、指纹识别器、人脸识别器等。

根据实际情况进行设备连接并进行测试，确保设备正常工作。

2.3 系统参数设置在系统设置中进行参数配置，如考勤时段设置、考勤规则设置等。

根据企业的实际需求进行相应设置。

2.4 人员信息导入将企业员工的基本信息导入系统，包括姓名、工号、部门等。

可以通过Excel表格导入或手动录入。

三、刷卡操作1. 刷卡登记员工拿出工作卡，在考勤门禁一体机的刷卡读卡器上刷卡。

系统会自动识别卡号并显示员工信息。

如果是新员工，需要在系统中进行登记。

2. 刷卡考勤员工在上下班时，在考勤门禁一体机的刷卡读卡器上刷卡。

系统会自动记录员工的上下班时间，并进行考勤统计。

四、门禁设置1. 门禁开关在系统设置中，配置门禁开关及相关参数。

可以设置门禁的开启时间、关闭时间等。

开启门禁后，在非指定时间段内无法刷卡通过。

2. 门禁时区设置根据企业的实际需要，设置门禁的时段和开放时间。

F7中控指纹机操作说明书F7指纹机有三种输入方式：1.1.指纹指纹2.2.密码密码3.3.指纹及密码指纹及密码下面以增减用户、开锁时间段定义、开锁组合等为例子进行设置说明。

一、一、F7F7指纹指纹机机操作操作步骤步骤1.增加指纹用户第一步：按“M”键，出现“管理者确认”提示如图1，图1管理者确认按管理者号码后，按“OK”键，如果提示：“请输入指纹”，这时要输入管理者指纹，输入管理者正确指纹，将出现“用户管理”的提示如图2，图2用户管理表示已经进入管理者菜单；如果提示：“请输入密码”，这是要输入该管理员的密码，输入正确的密码后，也将出现图2“用户管理”画面。

第二步：光标“�”指在用户管理处如图2，按“OK”键，进入“用户登记”和“管理员者登记”画面如图3，图3用户或管理员登记第三步：通过键盘上的“上”、“下”三角形箭头，使屏幕上的光标“�”指着“管理者登记”按“OK”键，进入登记方式选择（指纹和密码），使光标选中“指纹登记”如图4：图3指纹登记第四步：按“OK”键，进入“管理者授权”选择（管理员或用户），通过“上”、“下”选中该登记号的权限是“管理员”，如图4图4管理者授权第五步：再按“OK”键，对新增人员进行登记，出现新增加人的ID号，本人一定要记住自己的ID号码，如图5：图5新登记第六步：再按“OK”键，提示“请输入指纹”，如图6图6请输入指纹通过三次输入同一指纹后，出现保存提示如图7，图7指纹保存提示第七步：（按“OK”键）即可将新增加入的指纹留存在设备中。

在保存第一个指纹后应按提示是否继续，如图8：图8指纹备份提示第八步：如果按“OK”，则进行新登记；如果按“C”键，将可对该登记号授权进行备份，如图9：图9备份登记如果需要备份该登录号的授权，则反复输入两到三个指纹，以便保证正常工作需要，否则按"C"取消。

反复上述操作，可登记多人的指纹。

注：用户的登记方法同上面管理员登记方法雷同，只需将第二步中的用户管理中选择“用户登记用户登记””即可，其它步骤二相同。

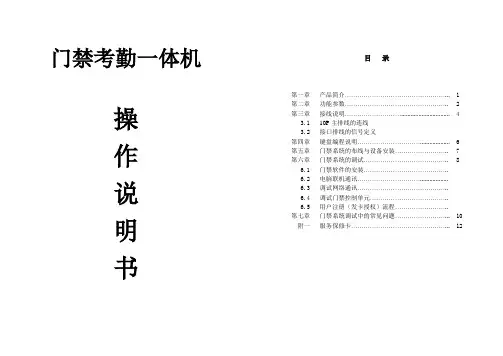

门禁考勤一体机操作说明书目录第一章产品简介 (1)第二章功能参数 (2)第三章接线说明 (4)3.1 10P主排线的连线3.2 接口排线的信号定义第四章键盘编程说明 (6)第五章门禁系统的布线与设备安装 (7)第六章门禁系统的调试 (8)6.1 门禁软件的安装…………………………………..6.2 电脑联机通讯…………………………..................6.3 调试网络通讯……………………………………..6.4 调试门禁控制单元………………………………..6.5 用户注册（发卡授权）流程……………………..第七章门禁系统调试中的常见问题 (10)附一服务保修卡 (12)第一章产品简介门禁考勤一体机采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。

内置IC/ID读卡器，支持RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。

门禁考勤系统软件支持C/S软件架构，附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁考勤一体机说明书等。

门禁考勤一体机功能强大，集门禁控制器、考勤机、密码键盘、LCD 液晶显示、内置ID/IC读卡器、汉显读头等功能于一体。

全中英文双语菜单界面，带背光；可显示刷卡人姓名外形结构说明1、LCD液晶显示2、指示灯3、键盘4、黑色前面罩5、读卡感应区6、门铃按钮7、后盖板8、W26接口9、主接口10、门铃接口11、RS458通讯口12、安装孔第二章功能参数存储用户数量：1.5万用户（增加数量可定制）存储记录数量：2万条（增加数量可定制）通讯方式：RS485联网通讯通讯速率：一体机支持4800、9600、19200和38400四种通讯波特率。

更能适应复杂环境的RS485联网通讯。

多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户ID标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控1LCD液晶屏背光模式按键、打卡等事件发生时，开启背光。

门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。

2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。

3．出门按纽到控制器建议使用2*0.5以上RVV。

4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。

二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。

双向读卡时，两读卡器不能安装在正背面。

2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。

3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。

四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。

2．安装加密狗驱动。

3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。

（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。

③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。

④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。

⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。

至此，Server已能正常运行。

二门禁软件操作门禁系统的三要素：卡→人员→门。

首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。

指纹门禁控制器使用说明书一、产品简介本指纹门禁控制器选用最新中央处理器（CPU）及大容量存储芯片；功能强大，可当读卡器输出Wiegand34信号，指纹或密码及卡开门、指纹加卡开门、指纹加密码开门等多种开门方式。

二、技术参数序号项目指标1工作电源直流：电压12V，电流<0.1A2最大负载报警输出：100mA，电锁输出：3A3外型尺寸140mm*80mm*25mm4存储容量500枚指纹，500张用户卡，2组开门密码5读卡器输出Wiegand34信号内置蜂鸣器事件说明鸣音读有效卡或指纹确认成功两次短鸣滴滴读非法卡或按非法指纹一次长鸣滴--滴--数据备份、恢复两次短鸣滴滴编程确认两次短鸣滴滴报警状态连续长鸣滴--滴--滴--三、设置及使用方法2、编程状态：按进入编程状态。

按可退出编程状态，或者无任何操作十秒钟后自动退出。

3、按键说明：【*】按键为进入或退出编程模式【#】按键为确认键或门铃按钮【2】、【8】按键进入多级菜单后为上翻与下翻键4、使用方法：（1）正常工作状态按用户指纹、读用户卡或输入正确的开门密码即可开门。

（2）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复编程密码。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复初始编程密码。

（注：如要删除全部用户信息，需进入主菜单，进行“恢复出厂设置”）四、快速操作指南五、接线示意图注：1、常规型设备不带门铃及读卡功能，如需此功能，需购买定制版。

2、在安装接线时请先关闭电源，切勿带电操作！！3、正常情况下电锁是从电源控制器接出。

宏泰指纹门禁考勤一体机功能及接线说明书(总7页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
指纹门禁考勤一体机功能及接线说明书
指纹门禁考勤一体机系列全新上市，是采用ARM技术结合国际领先的PTFINGER超强多维指纹算法而开发出来的高科技产品，系统具备国际领先的指纹特征智能更新及自动修复功能，对受伤、磨损、脱皮及干燥、潮湿的指纹识别能力显著提高。

宏泰指纹门禁考勤一体机款式新颖、功能强大、使用便捷、性能稳定。

已广泛应用于企事业单位、政府机关、厂矿、金融、司法、军警部队等众多领域的考勤系统中。

一、产品优势：
1)采用国际最先进的PTFINGER指纹算法，和指纹特
征智能学习及自动修复技术，对干燥、潮湿、磨
损、受伤、脱皮的指纹识别能力显著提高，满指纹
状态识别速度小于1秒，支持360度识别；
2)采用RS485、TCP/IP实现多台同时连网功能；具有
U盘上传下载出入记录数据、管理记录、指纹数据
功能；用户指纹资料可以实现一台机器注册，通过
网络/U盘实现共享；
3)具有内置ID感应卡读卡器，可实现感应卡、指
纹、密码任意组合功能方式，可外接韦根读卡器，门禁安全性进一步
加强；
4)个功能键，可设置上班、下班、外出、返回等个性化考勤功能，免除
排班等复杂的软件操作；
5)软件简约易用、操作直观、功能强大。

随着产品更新换代，软件不断
改进，用户可以不断享受软件升级带来的附加价值。

二、模拟图示：
三、详细介绍：

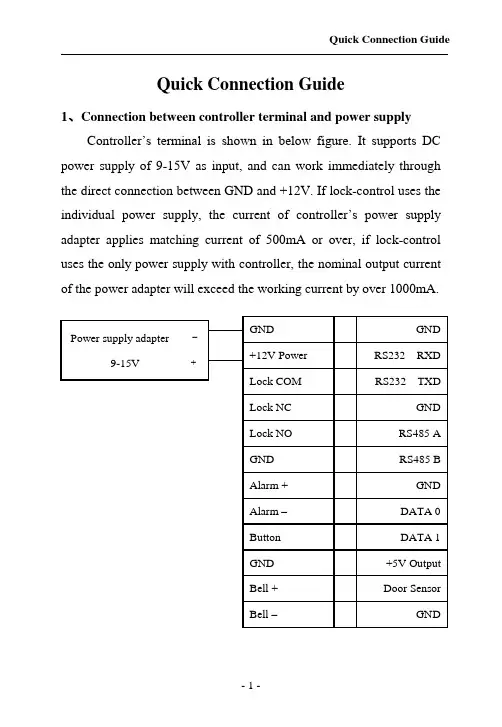

四、接线图：
7) 外接ZD2F20门禁机
五、全功能示意图：。

指纹门禁考勤一体机安装手册v10指纹门禁考勤一体机安装手册Rev: 1.0仅供学习与交流，如有侵权请联系网站删除谢谢2目录安装前 ..................................................................................................... - 4 -1.1.安装注意事项 (4)1.2.操作面板概览 (5)1.3.包装组件 (6)1.4.其它配件 (6)第二章系统结构 ..................................................................................... - 8 -第二章-8-2.1.系统安装示意图 (8)2.2.通讯连接示意图 (8)第三章安装........................................................................................... - 10 -3.1.详细安装过程 (10)3.2.连接外围设备 (11)3.2.1.门磁................................................................................... - 12 -3.2.2.出门按钮........................................................................... - 12 -3.2.3.报警器............................................................................... - 12 -3.2.4.门铃................................................................................... - 12 -3.2.5.门锁................................................................................... - 12 -3.2.6.以太网连接....................................................................... - 15 -3.2.7.RS485连接........................................................................ - 16 -3.2.8.指纹门禁考勤一体机全功能连接 ................................... - 16 -第三章 ............................................................................................... - 17 -3.1. ..................................................................................................... - 17 -第四章安装后的检查............................................................................ - 18 -第五章防拆开关 ................................................................................... - 20 -第六章常见问题解答............................................................................ - 21 -仅供学习与交流，如有侵权请联系网站删除谢谢- 3 -第一章安装前1.1.安装注意事项安装前请仔细阅读本指纹门禁考勤一体机的安装注意事项。

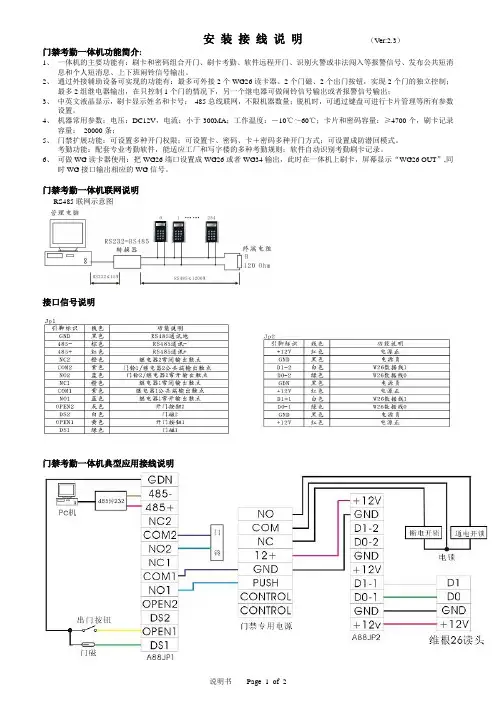

安装接线说明（Ver:2.3）门禁考勤一体机功能简介:1、一体机的主要功能有：刷卡和密码组合开门、刷卡考勤、软件远程开门、识别火警或非法闯入等报警信号、发布公共短消息和个人短消息、上下班闹铃信号输出。

2、通过外接辅助设备可实现的功能有：最多可外接2个WG26读卡器、2个门磁、2个出门按钮，实现2个门的独立控制；最多2组继电器输出，在只控制1个门的情况下，另一个继电器可做闹铃信号输出或者报警信号输出；3、中英文液晶显示，刷卡显示姓名和卡号；485总线联网，不限机器数量；脱机时，可通过键盘可进行卡片管理等所有参数设置。

4、机器常用参数：电压：DC12V，电流：小于300MA；工作温度：－10℃～60℃；卡片和密码容量：≥4700个，刷卡记录容量：20000条；5、门禁扩展功能：可设置多种开门权限；可设置卡、密码、卡＋密码多种开门方式；可设置成防潜回模式。

考勤功能：配套专业考勤软件，能适应工厂和写字楼的多种考勤规则；软件自动识别考勤刷卡记录。

6、可做WG读卡器使用：把WG26端口设置成WG26或者WG34输出，此时在一体机上刷卡，屏幕显示“WG26 OUT”,同时WG接口输出相应的WG信号。

门禁考勤一体机联网说明RS485联网示意图接口信号说明门禁考勤一体机典型应用接线说明主菜单 |—时钟管理| |—设置时间 | |—误差校准| | |—无需调整 | | |—每天调快 | | |—每天调慢 | |—报闹时间| | |—闹铃01->| | | |—开启闹铃 | | | |—报闹时间 | | | |—持续时间| | | |—闹铃星期—星期日、星期一…星期六 | | | 。

| | |—闹铃16（同上） ||—卡片管理| |—增加卡片 | |—修改卡片 | |—删除卡片 | |—批量加卡 ||—系统设置| |—查看机号| |—背光模式—关闭、常开、自动、时区 | |—发音提示—键盘音、闹铃音、提示音| |—通讯速率—2400bps 、4800bps 、9600bps 、19200bps| |—记录选项—进门记录、出门记录、事件记录、记满循环、禁止相同、| 容量预警 | |—菜单密码 | |—资源统计 | |—清除系统 | |—重启系统 ||—门禁管理 | |—设置门1| | |—权限设置| | | |—时段表—（时段0——时段31） | | | |—时区表—（时区0——时区63） | | | |—节假日| | | |—应用群组—（应用群组0——应用群组15）| | |—管制类型—进出双管、进入单管、进管出任、潜回互锁 | | |—进入方式—只需刷卡、只需密码、卡加密码、卡或密码| | |—门磁类型—门磁常开、门磁常闭、火警常开、火警常闭、无效 | | |—开门按钮—常开、常闭、无效| | |—开门时间 *注：设为0秒，开门将变为继电器触发方式 | | |—关门时间| | |—首入常开—开启首开、关闭首开 | | |—胁迫密码(无报警继电器输出) | | |—开门密码| |—设置门2（同上面 设置门1） | |—复制1->2门 | |—复制2->1门 ||—端口设置| |—继电器1—门锁1、门锁2、电铃、报警、非法卡、无效 | |—继电器2—门锁1、门锁2、电铃、报警、非法卡、无效| |—WG 接口1—进门1、出门1、进门2、出门2、W26输出、W34输出、无效| |—WG 接口2—进门1、出门1、进门2、出门2、W26输出、W34输出、无效| |—本机读卡—进门1、出门1、进门2、出门2、无效 ||—菜单语言—简体中文、英语门禁考勤一体机键盘操作说明1、超级密码（出厂默认值：888）：一体机安装完成后，先按＃，液晶屏显示“开门密码”，正确输入超级密码（出厂默认值为888），再按＃，可直接开启门锁（卡＋密码开门方式除外）。
