基于单片机的指纹识别门禁系统设计说明

基于单片机指纹识别系统设计一、引言随着科技的不断发展，身份识别技术在各个领域的应用越来越广泛。

传统的身份识别方式，如密码、钥匙等，存在着容易丢失、遗忘、被窃取等安全隐患。

而指纹识别作为一种生物识别技术，具有唯一性、稳定性和便捷性等优点，逐渐成为了身份识别领域的主流技术之一。

单片机作为一种微型计算机系统，具有体积小、成本低、性能可靠等特点，被广泛应用于各种控制系统中。

本文将介绍一种基于单片机的指纹识别系统的设计方案，旨在为相关领域的研究和应用提供参考。

二、系统总体设计（一）系统功能需求本指纹识别系统主要实现以下功能：1、指纹采集：能够采集用户的指纹图像。

2、指纹处理：对采集到的指纹图像进行预处理、特征提取和匹配等操作。

3、存储管理：能够存储用户的指纹模板，并对其进行有效的管理。

4、显示输出：能够将识别结果通过显示屏输出给用户。

5、通信接口：具备与其他设备进行通信的接口，如USB、蓝牙等。

（二）系统总体结构系统主要由指纹采集模块、单片机控制模块、指纹处理模块、存储模块、显示模块和通信模块等组成。

指纹采集模块负责采集用户的指纹图像，并将其传输给单片机控制模块。

单片机控制模块对采集到的指纹图像进行控制和处理，将处理结果传输给指纹处理模块进行进一步的分析和处理。

指纹处理模块完成指纹的特征提取和匹配等操作，并将结果返回给单片机控制模块。

存储模块用于存储用户的指纹模板和相关数据。

显示模块用于显示识别结果和系统状态等信息。

通信模块用于实现系统与其他设备之间的数据传输和通信。

三、硬件设计（一）指纹采集模块指纹采集模块是整个系统的关键部分，其性能直接影响到系统的识别准确率和速度。

目前，常用的指纹采集技术主要有光学式、电容式和超声波式等。

本系统采用电容式指纹采集模块，其具有体积小、分辨率高、采集速度快等优点。

（二）单片机控制模块单片机控制模块是整个系统的核心部分，负责对系统的各个模块进行控制和协调。

本系统采用 STM32 系列单片机，其具有高性能、低功耗、丰富的外设接口等特点，能够满足系统的控制需求。

基于单片机的智能门禁系统的设计【摘要】本文主要介绍了基于单片机的智能门禁系统的设计。

在首先介绍了智能门禁系统设计的背景和研究目的和意义。

然后在详细阐述了智能门禁系统的基本原理、硬件设计、软件设计、系统测试与优化以及安全性分析。

通过系统测试与优化，不断提升系统的性能和稳定性。

最后在总结了基于单片机的智能门禁系统的设计成果，并展望了未来的发展方向。

通过本文的讨论，读者可以更加深入了解智能门禁系统设计的原理和技术，并了解未来在该领域的发展趋势。

【关键词】智能门禁系统、单片机、设计、硬件、软件、系统测试、安全性分析、成果总结、未来展望1. 引言1.1 基于单片机的智能门禁系统的设计的背景介绍智能门禁系统是一种集成了现代科技和安全管理理念的门禁控制系统。

随着科技的不断发展和进步，人们对门禁系统的需求也越来越高。

传统的门禁系统存在着管理不便、容易被破坏等问题，而基于单片机的智能门禁系统则能够更好地解决这些问题。

基于单片机的智能门禁系统可以实现对门禁权限的灵活管理，可以实现远程控制、定时控制等功能，大大提高了门禁系统的灵活性和便利性。

基于单片机的智能门禁系统还可以实现对门禁记录的实时监控和管理，保障门禁系统的安全性和可靠性。

通过对基于单片机的智能门禁系统进行深入研究和设计，不仅可以提高门禁系统的管理效率和安全性，还可以为门禁系统的进一步发展提供有力支持。

设计基于单片机的智能门禁系统具有重要的研究意义和实践价值，对推动门禁系统的发展具有积极的作用。

1.2 研究目的和意义门禁系统是现代社会中广泛应用的一种智能安防设备，可以有效控制出入人员的权限，保障建筑物和设备的安全。

基于单片机的智能门禁系统是目前较为常见的门禁系统之一，其设计和应用受到了广泛关注。

本文旨在探讨基于单片机的智能门禁系统的设计原理和实现方法，从硬件设计、软件设计以及系统测试与优化等方面展开全面的研究。

其研究目的在于通过对门禁系统的设计和实现，提高门禁系统的智能性和安全性，进一步保障建筑物和设备的安全。

基于STM32的指纹门禁系统的设计指纹门禁系统是一种通过指纹识别技术实现出入口控制的门禁系统。

在STM32单片机的设计中，可以利用其强大的计算能力和IO口数量，结合指纹识别模块和其他外设，实现一个高效、安全、可靠的指纹门禁系统。

一、硬件设计：1.主控部分：选择STM32单片机作为主控芯片，具有丰富的外设资源和强大的计算能力。

2.指纹识别模块：选用高性能的指纹识别模块，具有较高的识别准确率和稳定性。

3.电源模块：设计可靠的电源管理模块，确保系统正常工作，同时具备过压、过流、反接保护等功能。

4.液晶显示屏：采用液晶显示屏显示系统状态和操作信息，与用户进行交互。

5.按键模块：通过按键模块实现对系统的开门、关门和设置等功能。

6.电磁锁：选择合适的电磁锁，能够实现稳定可靠的门控操作。

二、软件设计：1.底层驱动程序：编写底层驱动程序，包括对STM32外设的初始化和配置，以及各种外设的读写操作。

2.指纹识别算法：设计指纹识别算法，包括指纹的录入、图像处理、特征提取和匹配等步骤，保证指纹识别的准确性和可靠性。

3.输入输出管理：实现对输入输出设备的管理，包括按键的扫描、处理和状态显示，以及液晶显示屏的显示控制。

4.用户管理：设计用户管理功能，包括用户信息的录入、删除、修改和查询等操作，以及权限的分配和管理。

5.门控管理：实现对门禁状态的管理，包括门的打开和关闭控制，电磁锁的控制和状态监测等功能。

6.通信模块：如果需要远程监控和控制，可添加无线通信模块，实现与服务器的数据传输和远程操作。

三、系统功能：1.指纹录入与识别：用户将指纹录入系统，系统将指纹信息保存在数据库中，当用户刷指纹时，系统将进行识别并与数据库中的指纹信息进行比对，判断是否授权开门。

2.用户管理：系统管理员可以对用户信息进行管理，包括用户的添加、删除、修改和查询等操作，同时可以设置用户的权限级别和有效期。

3.门禁控制：系统可以实现对门的远程开启和关闭控制，通过电磁锁实现对门的保护和开锁操作。

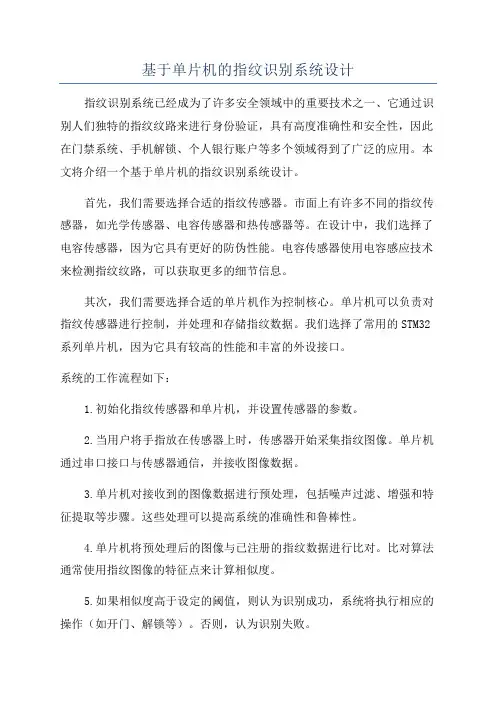

基于单片机的指纹识别系统设计指纹识别系统已经成为了许多安全领域中的重要技术之一、它通过识别人们独特的指纹纹路来进行身份验证，具有高度准确性和安全性，因此在门禁系统、手机解锁、个人银行账户等多个领域得到了广泛的应用。

本文将介绍一个基于单片机的指纹识别系统设计。

首先，我们需要选择合适的指纹传感器。

市面上有许多不同的指纹传感器，如光学传感器、电容传感器和热传感器等。

在设计中，我们选择了电容传感器，因为它具有更好的防伪性能。

电容传感器使用电容感应技术来检测指纹纹路，可以获取更多的细节信息。

其次，我们需要选择合适的单片机作为控制核心。

单片机可以负责对指纹传感器进行控制，并处理和存储指纹数据。

我们选择了常用的STM32系列单片机，因为它具有较高的性能和丰富的外设接口。

系统的工作流程如下：1.初始化指纹传感器和单片机，并设置传感器的参数。

2.当用户将手指放在传感器上时，传感器开始采集指纹图像。

单片机通过串口接口与传感器通信，并接收图像数据。

3.单片机对接收到的图像数据进行预处理，包括噪声过滤、增强和特征提取等步骤。

这些处理可以提高系统的准确性和鲁棒性。

4.单片机将预处理后的图像与已注册的指纹数据进行比对。

比对算法通常使用指纹图像的特征点来计算相似度。

5.如果相似度高于设定的阈值，则认为识别成功，系统将执行相应的操作（如开门、解锁等）。

否则，认为识别失败。

在设计过程中，需要注意以下几点：1.系统的安全性要得到保证。

为了防止指纹信息被窃取，可以在单片机中使用加密算法对指纹数据进行加密存储，同时在传输过程中使用SSL 等安全协议进行保护。

2.系统的稳定性要得到保证。

为了提高传感器的识别率和稳定性，可以使用多种预处理算法来处理指纹图像，例如滤波、边缘检测和灰度直方图均衡化等。

3.系统的扩展性要得到保证。

设计时应考虑到系统的可扩展性，可以通过接口和协议与其他设备和系统进行连接，实现更多的功能。

总之，基于单片机的指纹识别系统设计需要结合传感器、单片机和算法等多方面的知识，并进行合理的组织和实现。

基于单片机的指纹密码锁的设计1. 本文概述随着科技的进步和社会的发展，安全性已成为现代社会关注的焦点。

在众多安全措施中，指纹密码锁作为一种高安全性的识别技术，逐渐成为人们生活的重要组成部分。

本文旨在设计一种基于单片机的指纹密码锁系统，该系统利用先进的指纹识别技术，结合单片机的数据处理能力，实现对个人财产和隐私的有效保护。

本文首先对指纹密码锁的原理和工作流程进行详细阐述，分析其在实际应用中的优势。

随后，本文将重点介绍系统的硬件设计和软件编程。

硬件设计包括指纹模块、单片机控制模块、锁控模块等关键部分的选型和连接软件编程则涵盖指纹识别算法的实现、用户信息管理、安全策略等方面的内容。

本文还将对系统的性能进行测试与分析，评估其安全性、稳定性和实用性。

本文将总结设计过程中的关键点和创新之处，并对未来指纹密码锁的发展趋势进行展望。

通过本文的研究，我们期望为指纹密码锁的设计和应用提供有益的参考，推动其在智能家居、金融安全等领域的广泛应用。

2. 系统设计原理与方案指纹密码锁的设计基于单片机技术，其核心原理在于将指纹识别技术与密码验证功能集成于一个紧凑、安全的系统中。

单片机作为控制核心，负责处理指纹识别模块采集的指纹信息，并与预设的指纹数据库进行比对，同时管理密码输入与验证过程。

系统设计方案包括硬件设计和软件设计两部分。

硬件设计主要涉及单片机的选型、指纹识别模块的集成、密码输入界面的设计以及锁体控制模块的搭建。

单片机应选用性能稳定、功耗低、具有足够处理能力的型号，以满足系统实时性和安全性的要求。

指纹识别模块需选用高精度、高识别率的型号，以确保指纹信息的准确采集与比对。

密码输入界面应设计简洁、易操作，方便用户输入密码。

锁体控制模块则负责控制锁的开关状态，确保在验证通过后才能解锁。

软件设计方面，主要包括指纹识别算法的实现、密码验证逻辑的设计以及单片机控制程序的编写。

指纹识别算法需考虑算法的准确性、速度和稳定性，以应对不同环境和用户的使用需求。

基于单片机的指纹门禁系统设计基于单片机的指纹门禁系统是一种可以通过指纹验证来开启门锁的现代化门禁系统。

该系统利用单片机控制芯片和指纹识别技术，让门锁的开关更加安全和智能化。

在这篇文章中，我将详细探讨基于单片机的指纹门禁系统设计原理和流程。

首先，我们需要了解单片机的指纹门禁系统在工作原理上的基本要求。

该系统需要对接指纹识别器，通过对指纹信号的识别，判断访问者是否有权限进入门禁区域。

如果有权限，则系统会控制驱动门锁开启。

而如果没有权限，系统会自动拒绝门禁申请。

接下来，我们需要考虑如何实现这个门禁系统的具体设计。

以下是一些基于单片机的指纹门禁系统的设计步骤：1. 硬件设计：首先设计一个基于单片机的指纹识别器。

这个指纹识别器需要与处理器和其他电子元件完美合作，确保系统的稳定和可靠性。

2. 指纹识别功能实现：指纹识别功能是该门禁系统的核心。

选择一款优秀的指纹识别算法，并在系统中实现。

系统需要对指纹进行采集、去噪、特征提取等处理，保证对指纹的识别率。

并在系统中实现对指纹库的管理，在数据库中存储和更新指纹信息。

3. 门锁控制设计：门锁的控制是另一个非常关键的组成部分。

通过单片机的控制，实现与门锁的电路连接，并且能够控制门锁开启和关闭。

4. 控制程序编写：编写控制程序，将硬件设计和指纹识别算法实现进行整合。

控制程序需要完成指纹识别、门锁控制和数据库管理等功能，保证门禁系统的运作。

5. 软件设计：除了控制程序，系统还需要一款易于操作的软件。

该软件用于管理用户、权限和门禁的参数设置等信息，对于使用者来说非常方便。

以上是基于单片机的指纹门禁系统设计的主要步骤，整个系统必须进行严格测试，以保证指纹识别准确率，门锁开关灵活性以及系统运行稳定性。

总之，基于单片机的指纹门禁系统可以提高门禁系统的安全性和可靠性。

随着科技的不断发展，这种门禁系统将会越来越受欢迎。

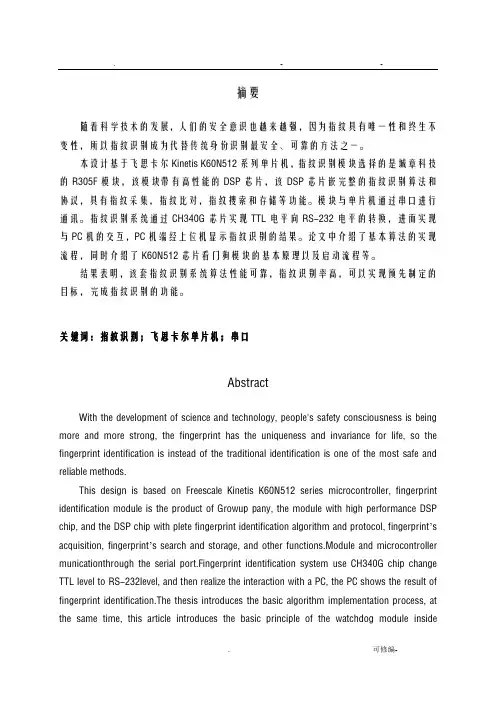

摘要随着科学技术的发展，人们的安全意识也越来越强，因为指纹具有唯一性和终生不变性，所以指纹识别成为代替传统身份识别最安全、可靠的方法之一。

本设计基于飞思卡尔Kinetis K60N512系列单片机，指纹识别模块选择的是城章科技的R305F模块，该模块带有高性能的DSP芯片，该DSP芯片嵌完整的指纹识别算法和协议，具有指纹采集，指纹比对，指纹搜索和存储等功能。

模块与单片机通过串口进行通讯。

指纹识别系统通过CH340G芯片实现TTL电平向RS-232电平的转换，进而实现与PC机的交互，PC机端经上位机显示指纹识别的结果。

论文中介绍了基本算法的实现流程，同时介绍了K60N512芯片看门狗模块的基本原理以及启动流程等。

结果表明，该套指纹识别系统算法性能可靠，指纹识别率高，可以实现预先制定的目标，完成指纹识别的功能。

关键词：指纹识别；飞思卡尔单片机；串口AbstractWith the development of science and technology, people's safety consciousness is being more and more strong, the fingerprint has the uniqueness and invariance for life, so the fingerprint identification is instead of the traditional identification is one of the most safe and reliable methods.This design is based on Freescale Kinetis K60N512 series microcontroller, fingerprint identification module is the product of Growup pany, the module with high performance DSP chip, and the DSP chip with plete fingerprint identification algorithm and protocol, fingerprint’s acquisition, fingerprint’s search and storage, and other functions.Module and microcontroller municationthrough the serial port.Fingerprint identification system use CH340G chip change TTL level to RS-232level, and then realize the interaction with a PC, the PC shows the result of fingerprint identification.The thesis introduces the basic algorithm implementation process, at the same time, this article introduces the basic principle of the watchdog module insideK60N512 chip and the start process.Results show that the algorithm of fingerprint identification system is reliable, fingerprint recognition rate is high, and can achieve target of fingerprint identification.Key Words:Fingerprint identification,Freescale Kinetis,UART目录摘要IAbstractI1 绪论11.1 选题背景和研究意义11.2 国外研究现状12 指纹识别的基本原理12.1 指纹图像的采集12.2 指纹图像预处理22.3 指纹图像特征点的提取42.4 指纹图像伪细节点的处理52.5 指纹特征匹配52.6 评价指纹识别系统算法性能的指标53 课题的容和目标73.1 指纹识别系统的硬件设计73.2 本设计所使用单片机简介73.3 本设计所使用的指纹模块简介84 主程序分析84.1 Cotex-M4核寄存器简介94.2 Cotex-M4中断机制94.3 K60N512启动代码分析104.4 K60N512看门狗程序分析124.5 Flash软件构件简介134.6 Kinetis 的FlexBus模块简介134.7 K60N512异步接收器/发送器(UART)简介144.8 指纹模块指令介绍144.8.1 指纹图像获取154.8.2 生成特征174.8.3 生成模板184.8.4 储存模板194.8.5 高速搜索194.9 补充说明20结论18致18参考文献181 绪论1.1 选题背景和研究意义随着我国经济的迅速发展，人民的生活水平得到了显著的提高，人们对于自己的隐私也愈发重视。

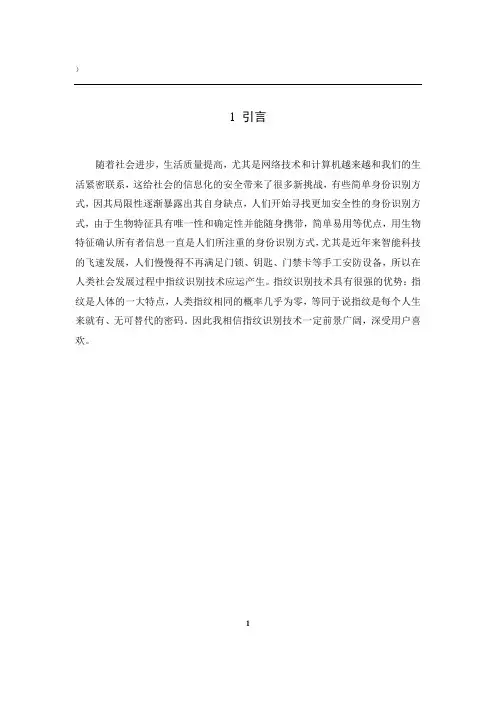

）1 引言随着社会进步，生活质量提高，尤其是网络技术和计算机越来越和我们的生活紧密联系，这给社会的信息化的安全带来了很多新挑战，有些简单身份识别方式，因其局限性逐渐暴露出其自身缺点，人们开始寻找更加安全性的身份识别方式，由于生物特征具有唯一性和确定性并能随身携带，简单易用等优点，用生物特征确认所有者信息一直是人们所注重的身份识别方式，尤其是近年来智能科技的飞速发展，人们慢慢得不再满足门锁、钥匙、门禁卡等手工安防设备，所以在人类社会发展过程中指纹识别技术应运产生。

指纹识别技术具有很强的优势：指纹是人体的一大特点，人类指纹相同的概率几乎为零，等同于说指纹是每个人生来就有、无可替代的密码。

因此我相信指纹识别技术一定前景广阔，深受用户喜欢。

12 指纹识别门禁系统整体设计方案此模块对指纹识别门禁控制系统进行完整的功能需求分析，并且规定总体设计方案，这是高效完成系统设计的必要条件。

再之后的设计中，对时间把握，和对后面要修改的内容有个大致的了解，防止没有效率地书写论文。

2.1 系统设计方案指纹识别门禁系统是十分智能化，便捷化的。

指纹识别的原理就是通过比较两幅指纹的特征点来判断指纹是否源自一根手指。

在指纹识别门禁系统中指纹模块是重中之重，STM32单片机作为主控芯片，需要完成指纹识别、指纹对比、指纹输入功能。

并且STM32单片机需要接收按键输入指令，控制指纹模块全部工作过程，可以将操作和结果实时显示在液晶显示器上。

图1 指纹识别门禁的系统设计图2.2. 硬件设计要求文中系统所选择的硬件设备需要根据具体的情况具体分析，首先是要分析使用的用户、地点等，需要根据客户需求来了解开发的难易程度，由此可以做到对设计的控制。

与此同时，设备选取是十分重要的，这直接决定了本文设计的系统难易程度及完善程度。

因此，我们可在满足用户基本需求条件下，合理的选择硬件，这样就能够较大提升系统工作的可靠性和稳定性。

（1）指纹识别模块选取指纹识别应首先将收集到的指纹进行存储、计算、处理等一系列的工作。

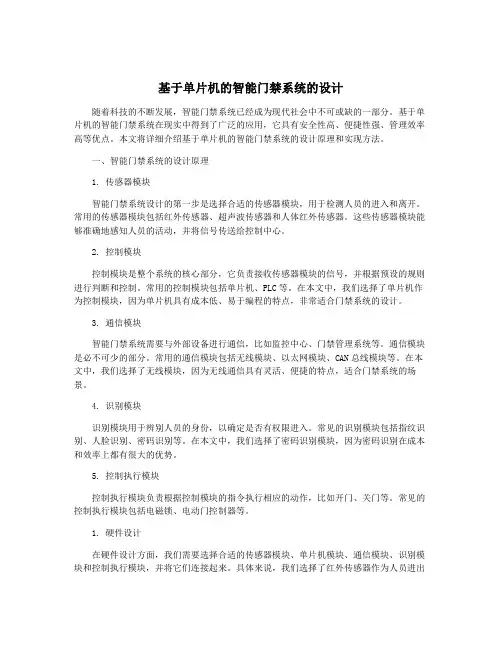

基于单片机的智能门禁系统的设计随着科技的不断发展，智能门禁系统已经成为现代社会中不可或缺的一部分。

基于单片机的智能门禁系统在现实中得到了广泛的应用，它具有安全性高、便捷性强、管理效率高等优点。

本文将详细介绍基于单片机的智能门禁系统的设计原理和实现方法。

一、智能门禁系统的设计原理1. 传感器模块智能门禁系统设计的第一步是选择合适的传感器模块，用于检测人员的进入和离开。

常用的传感器模块包括红外传感器、超声波传感器和人体红外传感器。

这些传感器模块能够准确地感知人员的活动，并将信号传送给控制中心。

2. 控制模块控制模块是整个系统的核心部分，它负责接收传感器模块的信号，并根据预设的规则进行判断和控制。

常用的控制模块包括单片机、PLC等。

在本文中，我们选择了单片机作为控制模块，因为单片机具有成本低、易于编程的特点，非常适合门禁系统的设计。

3. 通信模块智能门禁系统需要与外部设备进行通信，比如监控中心、门禁管理系统等。

通信模块是必不可少的部分。

常用的通信模块包括无线模块、以太网模块、CAN总线模块等。

在本文中，我们选择了无线模块，因为无线通信具有灵活、便捷的特点，适合门禁系统的场景。

4. 识别模块识别模块用于辨别人员的身份，以确定是否有权限进入。

常见的识别模块包括指纹识别、人脸识别、密码识别等。

在本文中，我们选择了密码识别模块，因为密码识别在成本和效率上都有很大的优势。

5. 控制执行模块控制执行模块负责根据控制模块的指令执行相应的动作，比如开门、关门等。

常见的控制执行模块包括电磁锁、电动门控制器等。

1. 硬件设计在硬件设计方面，我们需要选择合适的传感器模块、单片机模块、通信模块、识别模块和控制执行模块，并将它们连接起来。

具体来说，我们选择了红外传感器作为人员进出的检测模块，STC单片机作为控制模块，无线通信模块用于与外部设备通信，密码识别模块用于辨别人员的身份，电磁锁作为控制执行模块。

2. 软件设计在软件设计方面，我们需要编写相应的程序，实现传感器模块的信号接收和处理、控制模块的决策和控制、通信模块的数据传输、识别模块的身份验证等功能。

基于单片机的指纹识别门禁系统设计随着科技的不断进步，指纹识别技术被广泛应用于各个领域，其中包括门禁系统。

指纹识别门禁系统是一种基于单片机设计的安全控制系统，它使用指纹识别技术来验证用户身份，并控制门的进出。

指纹识别门禁系统主要包括以下几个部分：指纹模块、控制模块、存储模块、通信模块和电磁锁模块。

首先是指纹模块。

该模块是整个系统的核心部分，它通过图像传感器来捕获用户指纹的图像。

然后，图像处理算法将提取图像中的特征并生成一个唯一的指纹模板。

在后续的身份验证过程中，系统通过对比用户输入的指纹模板与存储的指纹模板来判断是否授权。

接下来是控制模块。

该模块使用单片机来控制整个门禁系统的运行。

它接收指纹模块传输的指纹模板，并与存储模块中的指纹模板进行比较。

如果比较结果匹配，则系统会发送信号给电磁锁模块以开启门禁。

同时，控制模块还可以连接外部设备，如报警器，以实现安全监控功能。

存储模块用于存储用户的指纹模板。

一般来说，存储模块可以采用闪存、EEPROM或SD卡等可擦写存储器。

系统管理员可以通过特定的方式将新用户的指纹模板添加到存储模块中。

此外，存储模块还可以存储其他相关信息，如用户姓名、ID等。

通信模块是指纹识别门禁系统与外部设备进行通信的接口。

通过通信模块，可以实现系统与电脑、手机等设备之间的数据传输和信息交互。

例如，系统管理员可以通过电脑上的管理软件来添加、删除和修改用户信息。

最后是电磁锁模块。

当指纹识别系统验证通过后，控制模块会发送开锁信号给电磁锁模块，使得门禁开启。

电磁锁模块会通过电磁力与门抵抗来保持门的关闭状态。

只有在接收到开锁信号后，电磁锁模块会取消电磁力，从而使得门可以打开。

指纹识别门禁系统的设计需要考虑到安全性、准确性和便捷性等方面。

系统应该具有防止伪造指纹的功能，对于指纹模板的存储也应该进行加密以保证数据的安全性。

同时，系统的指纹识别算法应该具备高准确性，以避免误判和漏判。

此外，系统的操作应简便，用户可以快速地验证身份并进出门禁区域。

基于单片机的智能门禁系统的设计一、系统整体设计1.1 系统功能本设计的智能门禁系统主要包括以下功能：1) 门禁识别功能：通过人脸识别、指纹识别或卡片识别等技术，对识别通过的用户开启门禁。

2) 报警功能：在非法闯入或门禁开启异常时，系统能够及时发出报警信号。

3) 远程控制功能：用户可以通过手机APP或网页等远程方式控制门禁系统的开启和关闭。

4) 访客管理功能：系统可以记录访客信息并提示有关人员。

1.2. 系统硬件设计本设计采用单片机作为系统的核心控制器，通过通信模块与云端服务器进行数据交互。

配合传感器和执行器，实现门禁的识别和开关控制。

设计了人机交互界面，提供给用户进行操作和显示相关信息。

1.3. 系统软件设计系统软件主要包括单片机程序、云端服务器程序和用户手机APP程序等。

通过软件设计，实现系统功能的完整实现和用户友好的交互操作。

2.2. 传感器和执行器设计在系统中需要使用人脸识别、指纹识别或卡片识别等传感器，来实现门禁的识别功能。

使用电磁锁等执行器来实现门禁的开关操作。

2.3. 通信模块设计通信模块主要负责与云端服务器进行数据交互，同时支持用户手机APP进行远程控制。

通信模块需要考虑网络连接稳定性、数据传输安全性和数据传输速度等因素。

2.4. 人机交互界面设计为了方便用户进行操作和显示相关信息，设计了人机交互界面。

界面可以通过液晶显示屏、语音提示和按键等方式，与用户进行交互。

2.5. 云端服务器程序设计云端服务器程序主要负责用户数据管理、远程控制和报警信息处理等功能。

2.6. 用户手机APP程序设计用户手机APP程序负责用户与门禁系统的远程交互操作。

用户可以通过手机APP实现开启门禁、查看访客记录等功能。

三、系统测试与验证在系统设计完成后，需要进行系统测试与验证。

主要包括以下内容：1) 硬件功能测试：对传感器、执行器和通信模块等硬件进行功能测试，确保其正常工作。

2) 软件功能测试：对单片机程序、云端服务器程序和用户手机APP程序等进行功能测试，确保系统功能的正确实现。

摘要随着社会的发展，人们安全意识不断加强，但是由于工作和生活的原因，在家的时间不断减少，所以社区和住房安全问题困扰这大家。

一般的社区很少有门卫或者安全的大门可以随便出入，或者门禁的采用普通的锁具安全性低，所以我想由此设计出一款安全性高，性价比高，具有大规模普及的智能指纹门禁系统。

指纹识别技术是一门基于图像处理和计算机技术发展而来的学科，随着指纹技术的不断发展，逐渐变得价格低廉并且准确性高，具有大规模普遍的价值。

指纹作为一种生物识别特征，它具有唯一性，不可更改的特性，每个人的指纹都各不相同并且不会随着时间的变化而变化，也不容易被盗取。

本次设计以单片机为基础，采用指纹识别模块，液晶屏，蜂鸣器，矩阵键盘，电源，时钟电路，电磁锁等构成。

设计原理为：通过指纹识别模块实现指纹的录入，对比以及删除，由模块通过串口将结果上传到单片机，然后由单片机控制门禁系统的开关动作。

最终完成的系统实物可以通过指纹和密码两种方法打开门禁，当指纹开锁不可行的时候，可使用密码开锁，系统具有录入和删除指纹模板，更改管理员密码等功能。

本次设计的智能指纹门禁系统与如今市面上的普通锁具相比，具有安全性高，操作简单，性价比高，可大规模普遍的特点。

可以广泛的应在社区门卫，家庭门锁等方面。

关键词：单片机；指纹识别；指纹锁；液晶屏AbstractWith the development of society, people's awareness of safety has been continuously strengthened, but due to work and life reasons, the time at home has been declining, so community and housing safety issues have plagued everyone. In general communities, there are few door guards or secure gates that can be easily accessed, or the use of ordinary locks for access control has low security, so I want to design a smart fingerprint access control with high security, high cost performance, and mass popularity. system.Fingerprint recognition technology is a discipline based on the development of image processing and computer technology. With the continuous development of fingerprint technology, it has gradually become cheaper and more accurate, and has large-scale universal value. As a biometric feature, fingerprints are unique and unchangeable. Each person's fingerprints are different and will not change with time. It is also not easy to be stolen.The design is based on a single-chip microcomputer, using a fingerprint recognition module, LCD screen, buzzer, matrix keyboard, power supply, clock circuit, electromagnetic lock, etc. The design principle is: fingerprints are entered, compared, and deleted through the fingerprint recognition module. The module uploads the results to the microcontroller through the serial port, and then the microcontroller controls the opening and closing of the access control system.The final system object can be unlocked by fingerprint and password. When fingerprint unlocking is not feasible, password unlocking can be used. The system has the functions of entering and deleting fingerprint templates and changing the administrator password. Compared with ordinary locks on the market today, the intelligent fingerprint access control system designed this time has the characteristics of high security, simple operation, high cost performance, and can be widely used on a large scale. Can be widely used in community door guards, family door locks and so on.Key Words：MCU; Fingerprint recognition; Fingerprint lock; LCD目录摘要 (I)Abstract ......................................................................................................................... I I 1 引言 (1)1.1 指纹识别技术的发展与原理 (1)1.2 系统设计的目的及意义 (2)1.3 论文主要内容 (2)2 系统的总体设计 (3)2.1 系统的主要内容 (3)2.2 系统的主要模块 (4)2.3 本章小结 (4)3 系统的硬件设计 (5)3.1 单片机及最小系统 (5)3.1.1 STC89C52单片机介绍 (5)3.1.2 晶振电路的设计 (6)3.1.3 复位电路的设计 (7)3.2 电源模块 (8)3.3 液晶显示模块 (8)3.4 按键模块 (9)3.5 指纹识别模块 (11)3.5.1 指纹识别模块介绍 (11)3.5.2 指纹识别模块引脚接法 (12)3.5.3 指纹识别模块的模式 (12)3.6 警报模块 (13)3.7 掉电保护模块 (13)3.8 本章小结 (14)4 系统的软件设计 (15)4.1 系统程序工作分析 (15)4.2 键盘控制程序流程设计 (17)4.3 显示模块程序流程设计 (18)4.4 指纹模块程序设计 (19)4.4.1 指纹模块的采集储存 (19)4.4.2 指纹模块的对比程序设计 (20)4.5 本章小结 (21)5 实物制作与调试 (22)5.1 电路的焊接 (22)5.2 程序的烧写 (22)5.3 小灯、继电器的调试 (23)5.4 液晶显示屏的调试 (23)5.5 指纹模块、按键的调试 (24)5.6 本章小结 (25)6 结论 (26)参考文献 (27)附录A系统电路原理图 (28)附录B系统源程序 (29)致谢............................................................................................ 错误!未定义书签。

基于单片机智能指纹识别系统设计智能指纹识别系统是一种基于先进技术的安全识别系统，它通过对指纹图像的采集、处理和比对，实现对个体身份的准确识别。

在现代社会中，随着科技的不断进步和应用场景的不断拓展，智能指纹识别系统已经广泛应用于各个领域。

其中，基于单片机的智能指纹识别系统设计是一种常见且实用的设计方案。

本文将以基于单片机智能指纹识别系统设计为主题，从以下几个方面展开论述：首先介绍智能指纹识别技术及其在社会中的应用；其次分析基于单片机的智能指纹识别系统设计原理和关键技术；然后详细讨论如何实现单片机与传感器、存储器、通信模块等硬件设备之间的数据交互；最后通过实验验证和案例分析评估该系统在实际应用中性能表现。

一、智能指纹识别技术及其应用随着科学技术与信息化进程不断发展，传统身份验证方式已经无法满足安全性和便捷性要求。

而作为人体生物特征的指纹，具有唯一性、稳定性和不可伪造性，成为一种理想的身份验证方式。

智能指纹识别技术能够通过对指纹图像的采集、特征提取和比对等步骤，实现对个体身份的准确识别。

智能指纹识别技术已经广泛应用于门禁系统、银行系统、公安系统等各个领域，提高了安全性和便捷性。

二、基于单片机的智能指纹识别系统设计原理和关键技术基于单片机的智能指纹识别系统设计是一种常见且实用的设计方案。

该方案主要包括硬件设计和软件设计两个方面。

硬件设计主要包括传感器模块、存储模块、通信模块等关键组成部分；软件设计主要包括图像采集与处理算法、特征提取与比对算法等关键技术。

传感器模块是智能指纹识别系统中最为关键的部分之一，它负责采集人体手指表面的细微特征信息，并将其转化为电信号输出。

常见的传感器类型有光学传感器和电容传感器。

光学传感器通过光学成像的方式采集指纹图像，而电容传感器则通过电容变化的方式采集指纹图像。

根据具体应用场景和需求，选择合适的传感器模块是系统设计的重要决策。

存储模块主要用于存储采集到的指纹图像和相关特征信息。

基于单片机的指纹密码锁设计指纹密码锁是一种结合了指纹识别和密码锁的安全锁具，它可以通过识别用户的指纹和输入正确的密码来解锁门锁。

在这个设计中，我们将使用单片机来实现指纹密码锁。

硬件材料：- 单片机：我们可以使用基于ATmega328P的Arduino Uno开发板。

- 指纹识别模块：使用指纹识别模块来读取用户的指纹信息。

- 密码键盘：使用密码键盘来允许用户输入密码信息。

- 电机：使用电机控制门的开关。

软件材料：- Arduino IDE：用于编写和上传代码到Arduino开发板。

设计步骤：1. 连接硬件将指纹识别模块和密码键盘连接到Arduino开发板的数字引脚。

接下来，将电机连接到Arduino开发板的PWM引脚。

2. 初始化配置首先，我们需要在程序中初始化指纹识别模块和密码键盘。

这些初始化步骤包括设置引脚模式和将模块和库导入程序。

3. 编写指纹识别代码编写代码以启动指纹识别模块并读取用户的指纹信息。

该代码将检查指纹是否在允许的指纹列表中。

4. 编写密码输入代码编写代码以从密码键盘读取用户输入的密码信息，并将密码与允许的密码列表中的密码进行比较，以确定用户是否有权解锁门锁。

5. 控制电机编写代码以控制门锁的电机，以允许或拒绝用户的进入。

6. 组合代码将指纹识别代码、密码输入代码和电机控制代码组合在一起，以创建一个完整的指纹密码锁程序。

7. 测试和修改上传程序到Arduino开发板并测试指纹密码锁的功能。

根据实际情况修改代码，以确保锁具能够顺利地工作。

总结通过以上步骤，我们可以实现一个简单的基于单片机的指纹密码锁。

除了以上的硬件和软件材料以外，您还需要注意安全性和用户友好性等因素来进行改良，以使您的指纹密码锁可以在日常生活中实用且可靠。

基于单片机的指纹识别门禁系统设计摘要人们在生活中需要安全的门禁设施，来保证自己的财产安全，各种各样的门禁系统随之而生。

但随着数字化和网络化的不断发展，以前的门禁方式在鉴别方式、速度和性能方面越来越不能满足人们的需要，比如射频卡、数字密码等方式，其安全性不够高。

在新的方式开发的过程中，由于人的身体特点具有不可复制性，所以人们把目光转移到这上面来，开始了生物识别的门禁系统的开发。

指纹识别作为生物特征识别，它是独特的，它的特点是不易伪造，以为它的这些特点目前已被广泛应用于安全访问。

对于企业来说，办公楼的安全性和规范性就显得尤为重要，对于进入楼内的人员需要严格的管理，并且需要保密的楼层也需要限制人员的进入。

指纹识别技术正好可以解决这个问题，每个人的指纹就相当于每个人的身份标识，对指纹的识别和管理，就能够实现对人员的管理。

本文设计的系统是基于单片机的指纹识别门禁系统，它是在指纹识别技术的基础上加以开发扩展得来的，主要目的是加强人员的出入管理和提高门禁的安全性。

整个门禁系统主要包括上位机和下位机两部分，对于下位机，单片机作为主体，另带多个子模块，包括指纹识别模块、液晶显示模块、网络模块、继电器和蜂鸣器等；对于上位机，主要负责用户信息的管理，并且通过网络模块，对多个下位机行进远距离控制。

论文基于对指纹识别技术和指纹识别系统的发展研究的意义的分析，介绍了指纹识别门禁系统总体框架，阐述了各子模块的硬件和软件资源。

论文首先简要介绍了指纹识别算法，重点介绍了指纹识别模块（FM-180）的使用方法，包括它的硬件连接和软件指令的使用方法。

在此基础上，设计了以STC89C52单片机为核心的指纹识别门禁系统，指纹识别模块负责识别指纹，并传输给单片机结果，单片机根据结果来控制液晶显示和蜂鸣器的声音提示，再控制继电器的开闭，单片机还能通过网络模块与上位机实现远程通讯。

之后，介绍了软件部分的设计，包括单片机、液晶屏、指纹识别模块和上位机的软件设计。
