目录第一章指纹门禁识别终端基本介绍 (2)一、产品简介 (2)二、技术指标 (2)三. 接口定义 (3)四. 键盘 (4)五. 菜单 (4)第二章指纹门禁识别终端的一般使用方法 (6)第三章指纹门禁识别终端的管理者操作方法 (8)◆管理者进入操作菜单 (8)一、数据管理 (8)1.1 用户登记 (9)1.11 指纹登记 (9)1.12 密码登记 (10)1.2 管理者登记 (10)1.3 删除登记数据 (11)二、设置 (12)三、系统信息 (13)第四章附录 (14)◆ WIEGAND 输出格式 (14)第一章 指纹门禁识别终端基本介绍一、产品简介指纹门禁识别终端主要配合现有的门禁控制器使用，该识别终端使用标准WIEGAND26协议与门禁控制器进行通讯连接。
识别终端本身也是能独立使用的设备，具备指纹采集、指纹登记及删除、指纹比对等功能。
该指纹识别终端能直接替换WIEGAND 输出的ID 卡读卡器，对现有的ID 卡门禁系统直接升级为指纹门禁系统，而不需要对系统做任何修改。
二、技术指标三. 接口定义指纹识别终端输入输出接口采用6针3.81mm 间距接插件，线序及信号定义如下： 3.1 接线线序图：3.2 信号定义如下：注：控制器给指纹机的供电要求为7.5V-15VDC ，负载能力为1A 以上。
四. 键盘 ① 键盘配置键盘配置如右图所示：② 键盘功能键盘功能说明如下：五. 菜单功能指纹门禁识别终端的操作很方便，利用功能键和数字键可灵活地进行菜单选择、键盘输入及各种设置，并且以LCD 显示、蜂鸣器提示音告知其操作的正确性。
OK ↑“数据管理”菜单用来进行注册与删除用户或管理者的指纹和密码数据；“设置”菜单用来设置指纹门禁识别终端的相关设置信息； “系统信息”用来显示指纹门禁识别终端的系统信息内容。
第二章 指纹门禁识别终端的一般使用方法门禁状态下的使用方法有两种，指纹验证和密码验证，分别介绍如下：<一>指纹验证门禁状态下显示：指纹登记用户，在指纹窗口上按已登记的手指，显示1、用户离开手指后，比对成功显示2、用户离开手指后，比对未成功显示：同时发出比对失败“笛——笛——笛”三声。
指纹门禁控制器使用说明书一、产品简介本指纹门禁控制器选用最新中央处理器（CPU）及大容量存储芯片；功能强大，可当读卡器输出Wiegand34信号，指纹或密码及卡开门、指纹加卡开门、指纹加密码开门等多种开门方式。
二、技术参数序号项目指标1工作电源直流：电压12V，电流<0.1A2最大负载报警输出：100mA，电锁输出：3A3外型尺寸140mm*80mm*25mm4存储容量500枚指纹，500张用户卡，2组开门密码5读卡器输出Wiegand34信号内置蜂鸣器事件说明鸣音读有效卡或指纹确认成功两次短鸣滴滴读非法卡或按非法指纹一次长鸣滴--滴--数据备份、恢复两次短鸣滴滴编程确认两次短鸣滴滴报警状态连续长鸣滴--滴--滴--三、设置及使用方法2、编程状态：按进入编程状态。
按可退出编程状态，或者无任何操作十秒钟后自动退出。
3、按键说明：【*】按键为进入或退出编程模式【#】按键为确认键或门铃按钮【2】、【8】按键进入多级菜单后为上翻与下翻键4、使用方法：（1）正常工作状态按用户指纹、读用户卡或输入正确的开门密码即可开门。
（2）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复编程密码。
先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复初始编程密码。
（注：如要删除全部用户信息，需进入主菜单，进行“恢复出厂设置”）四、快速操作指南五、接线示意图注：1、常规型设备不带门铃及读卡功能，如需此功能，需购买定制版。
2、在安装接线时请先关闭电源，切勿带电操作！！3、正常情况下电锁是从电源控制器接出。
门禁系统使用说明书一、系统概述门禁系统是一种用于控制人员进出特定区域的安全设施。
本门禁系统使用说明书旨在帮助用户正确、高效地操作门禁系统，确保系统正常运行，达到安全管理的目的。
二、系统组成1. 门禁主机：安装在门禁控制房内，负责管理和控制整个门禁系统。
主机具备用户管理、权限分配、记录查询等功能。
2. 门禁读卡器：安装在控制区域的门禁位置，负责读取用户卡片上的信息，并将其发送给门禁主机进行验证。
3. 电磁锁：安装在门禁位置的门框上，通过电流控制门的开关。
当门禁主机验证通过后，门禁读卡器会发送信号给电磁锁，使得门能够打开。
4. 指纹识别仪（可选）：用于指纹识别的设备，提供更高级别的身份验证。
5. 告警装置（可选）：用于监测未授权进入或异常情况，并发出警报。
三、使用步骤1. 用户注册用户需要首先注册个人信息，并获得一张门禁卡。
在门禁主机的用户管理界面中，选择“注册新用户”并按照提示输入姓名、身份证号码等信息。
注册成功后，用户将获得一张有效的门禁卡。
2. 刷卡进门用户在进入控制区域时，将门禁卡放置在门禁读卡器上。
读卡器将自动读取卡片上的信息并发送给门禁主机进行验证。
若验证通过，门禁主机将发送信号给电磁锁，门会自动打开，用户可以进入。
3. 退出区域当用户需要离开控制区域时，只需轻推门，门禁系统将自动检测到用户的离开，并将门自动关闭。
4. 权限管理门禁系统支持多级权限管理，管理员可以通过门禁主机进行权限分配。
用户的权限将决定其能否进入某些特定区域。
在门禁主机的管理界面，选择“权限管理”功能，管理员可设定用户的权限级别。
5. 记录查询门禁系统会自动记录用户的进出时间和门禁卡号，并存储在门禁主机中。
管理员可以通过门禁主机的记录查询功能，查看特定时间段内用户的进出记录。
通过该功能，管理员可以进行安全管理和监控。
四、注意事项1. 用户对自己的门禁卡负有保管责任，不得将门禁卡借给他人使用。
若门禁卡遗失或损坏，应及时向管理员报告，由管理员注销失效并重新发放。
基于单片机的指纹门禁系统设计基于单片机的指纹门禁系统是一种可以通过指纹验证来开启门锁的现代化门禁系统。
该系统利用单片机控制芯片和指纹识别技术，让门锁的开关更加安全和智能化。
在这篇文章中，我将详细探讨基于单片机的指纹门禁系统设计原理和流程。
首先，我们需要了解单片机的指纹门禁系统在工作原理上的基本要求。
该系统需要对接指纹识别器，通过对指纹信号的识别，判断访问者是否有权限进入门禁区域。
如果有权限，则系统会控制驱动门锁开启。
而如果没有权限，系统会自动拒绝门禁申请。
接下来，我们需要考虑如何实现这个门禁系统的具体设计。
以下是一些基于单片机的指纹门禁系统的设计步骤：1. 硬件设计：首先设计一个基于单片机的指纹识别器。
这个指纹识别器需要与处理器和其他电子元件完美合作，确保系统的稳定和可靠性。
2. 指纹识别功能实现：指纹识别功能是该门禁系统的核心。
选择一款优秀的指纹识别算法，并在系统中实现。
系统需要对指纹进行采集、去噪、特征提取等处理，保证对指纹的识别率。
并在系统中实现对指纹库的管理，在数据库中存储和更新指纹信息。
3. 门锁控制设计：门锁的控制是另一个非常关键的组成部分。
通过单片机的控制，实现与门锁的电路连接，并且能够控制门锁开启和关闭。
4. 控制程序编写：编写控制程序，将硬件设计和指纹识别算法实现进行整合。
控制程序需要完成指纹识别、门锁控制和数据库管理等功能，保证门禁系统的运作。
5. 软件设计：除了控制程序，系统还需要一款易于操作的软件。
该软件用于管理用户、权限和门禁的参数设置等信息，对于使用者来说非常方便。
以上是基于单片机的指纹门禁系统设计的主要步骤，整个系统必须进行严格测试，以保证指纹识别准确率，门锁开关灵活性以及系统运行稳定性。
总之，基于单片机的指纹门禁系统可以提高门禁系统的安全性和可靠性。
随着科技的不断发展，这种门禁系统将会越来越受欢迎。

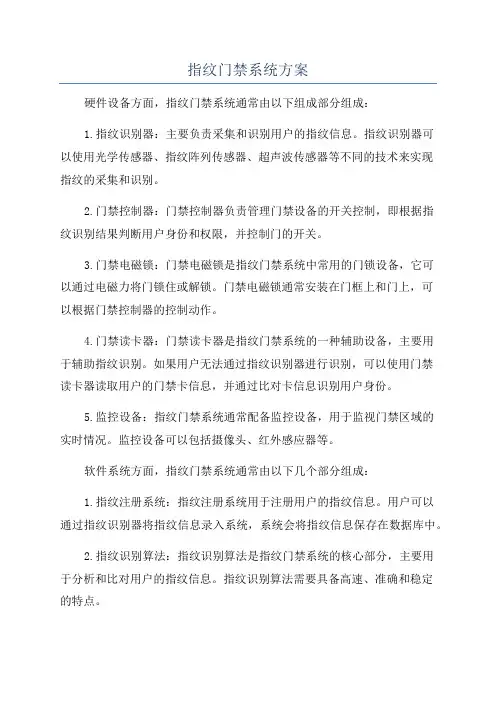

指纹门禁系统方案硬件设备方面，指纹门禁系统通常由以下组成部分组成：1.指纹识别器：主要负责采集和识别用户的指纹信息。
指纹识别器可以使用光学传感器、指纹阵列传感器、超声波传感器等不同的技术来实现指纹的采集和识别。
2.门禁控制器：门禁控制器负责管理门禁设备的开关控制，即根据指纹识别结果判断用户身份和权限，并控制门的开关。
3.门禁电磁锁：门禁电磁锁是指纹门禁系统中常用的门锁设备，它可以通过电磁力将门锁住或解锁。
门禁电磁锁通常安装在门框上和门上，可以根据门禁控制器的控制动作。
4.门禁读卡器：门禁读卡器是指纹门禁系统的一种辅助设备，主要用于辅助指纹识别。
如果用户无法通过指纹识别器进行识别，可以使用门禁读卡器读取用户的门禁卡信息，并通过比对卡信息识别用户身份。
5.监控设备：指纹门禁系统通常配备监控设备，用于监视门禁区域的实时情况。
监控设备可以包括摄像头、红外感应器等。
软件系统方面，指纹门禁系统通常由以下几个部分组成：1.指纹注册系统：指纹注册系统用于注册用户的指纹信息。
用户可以通过指纹识别器将指纹信息录入系统，系统会将指纹信息保存在数据库中。
2.指纹识别算法：指纹识别算法是指纹门禁系统的核心部分，主要用于分析和比对用户的指纹信息。
指纹识别算法需要具备高速、准确和稳定的特点。
3.权限管理系统：权限管理系统用于管理用户的门禁权限。
系统管理员可以通过权限管理系统设置用户的权限，包括开门时段、开门次数等。
4.数据库系统：数据库系统用于存储和管理用户的指纹信息、权限信息和系统日志等。
数据库系统需要具备高效、安全和可靠的特点。
1.用户注册：用户首先需要进行指纹注册，将自己的指纹信息录入系统。
注册完成后，用户的指纹信息会保存在数据库中。
2.指纹识别：当用户需要通过指纹门禁系统进入一些区域时，用户将自己的手指放在指纹识别器上，系统会自动采集和比对用户的指纹信息。
3.用户身份认证：系统通过指纹识别算法对用户的指纹信息进行分析和比对，判断用户的身份。
指纹密码门锁使用手册版本：V1.2本指纹密码门锁采用当前最先进的电容式触摸按键、半导体指纹传感器，性能稳定，功能强大，使用灵活方便。
指纹、密码全部由用户自己删除和配制，最大限度地减少安全漏洞。
本门锁适用于现代化办公室、写字楼，高级小区公寓、别墅等。
●主要功能特点：半导体指纹采集指纹分级管理触摸按键密码输入密码可自行修改，可设一个管理密码，16个开门密码密码支持乱码输入，最长可输入12位 门“假锁”报警4.8V低电压报警提示电池供电，可外接应急电源把手倒提可以反锁链条式机械钥匙国家B级防盗锁头，不易复制，安全性极高●主要技术指标：名称参数描述指纹读头半导体采集分辨率152x200像素(363DPI)验证时间<1.0秒@120指纹验证方式1:N指纹容量120枚供电6V（4节5# 碱性电池）工作电流200mA(电机电流)待机电流15uA拒真率(FRR) <0.1%识假率(FAR) <0.001%工作温度-40℃-85℃工作湿度20%-85%抗静电(ESD) >15KV一、 简介1、本门锁系统出厂初始化后的管理密码为12345678。
2、开门方式包含下述几种：1)管理密码：8位，开门密码的设置与删除，指纹的删除。
2)开门密码：4-6位，开门，最多16个3)管理指纹：开门及设置开门指纹，最多8枚，序号1-8。
4)主人区开门指纹：开门，64枚，序号9-72。
5)客人区开门指纹：开门，48枚，序号73-120。
6)机械匙：紧急开门、设置管理密码及管理指纹。
3、本门锁有两种工作模式A．单独使用密码或者指纹开门。
B．指纹和密码同时使用才可以开门。
注：1.本门锁出厂初始化后的开们模式为A模式，切换到B模式操作如下：输入8位管理密码按钥匙键后再按“6”键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀-滴”长响两声，切换到B模式成功。
2.在B模式下，按指纹启动键，输入管理指纹，指示灯蓝灯闪烁，触摸键盘背光灯亮，输入管理密码按钥匙键“嘀”一声蓝灯亮开门，按“6”号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀-”长响一声，切换到A模式成功。

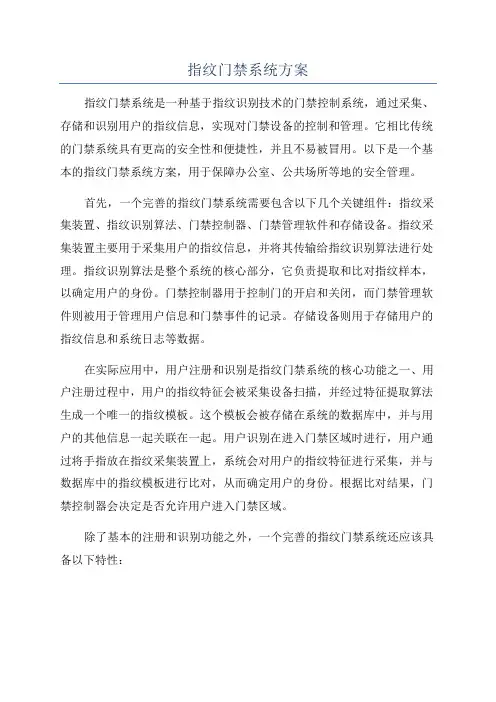

指纹门禁系统方案指纹门禁系统是一种基于指纹识别技术的门禁控制系统，通过采集、存储和识别用户的指纹信息，实现对门禁设备的控制和管理。
它相比传统的门禁系统具有更高的安全性和便捷性，并且不易被冒用。
以下是一个基本的指纹门禁系统方案，用于保障办公室、公共场所等地的安全管理。
首先，一个完善的指纹门禁系统需要包含以下几个关键组件：指纹采集装置、指纹识别算法、门禁控制器、门禁管理软件和存储设备。
指纹采集装置主要用于采集用户的指纹信息，并将其传输给指纹识别算法进行处理。
指纹识别算法是整个系统的核心部分，它负责提取和比对指纹样本，以确定用户的身份。
门禁控制器用于控制门的开启和关闭，而门禁管理软件则被用于管理用户信息和门禁事件的记录。
存储设备则用于存储用户的指纹信息和系统日志等数据。
在实际应用中，用户注册和识别是指纹门禁系统的核心功能之一、用户注册过程中，用户的指纹特征会被采集设备扫描，并经过特征提取算法生成一个唯一的指纹模板。
这个模板会被存储在系统的数据库中，并与用户的其他信息一起关联在一起。
用户识别在进入门禁区域时进行，用户通过将手指放在指纹采集装置上，系统会对用户的指纹特征进行采集，并与数据库中的指纹模板进行比对，从而确定用户的身份。
根据比对结果，门禁控制器会决定是否允许用户进入门禁区域。
除了基本的注册和识别功能之外，一个完善的指纹门禁系统还应该具备以下特性：1.高安全性：指纹门禁系统的核心目标是保障门禁区域的安全，因此系统应该具备较高的安全性。
指纹识别技术本身就具备相对较高的安全性，但仍然需要加强其他安全措施，比如防止系统被攻击或被绕过。
2.多功能性：指纹门禁系统不仅仅可以用于门禁控制，还可以与其他设备进行联动，比如与监控系统、报警系统等集成，提供全方位的安全保障。
3.可扩展性：系统应该具备一定的可扩展性，能够根据实际需求进行扩展和升级。
比如可以增加更多的指纹采集装置或控制器，以适应不同规模和复杂度的门禁场景。
指纹门禁一体主机使用说明书V1.1.0前言概述本文档详细描述了指纹门禁一体主机的设备结构、设备安装和系统功能等内容。
符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
●请在设备布控后及时修改用户的默认密码，以免被人盗用。
●请不要将设备放置和安装在阳光直射的地方或发热设备附近。
●请不要将设备安装在潮湿、有灰尘或煤烟的场所。
●请保持设备的水平安装，或安装在稳定的场所，注意防止本产品坠落。
●请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。
●请安装在通风良好的场所，切勿堵塞设备的通风口。
●仅可在额定输入输出范围内使用设备。
●请不要随意拆卸设备。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。
●请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950-1符合Limited PowerSource（受限制电源）的额定电压供电，具体供电要求以设备标签为准。
●请将I类结构的产品连接到带保护接地连接的电网电源输出插座上。
●如果使用电源插头或器具耦合器等作为断开装置，请保持断开装置可以方便的操作。
