1H掌握成套配电装置的安装要求1H掌握成套配电装置的安装要求一、检查和验收成套配电装置进场后，应开箱验收后应注意检查.二、基础型钢的制作与安装基础型钢一般是现场制作，也有预制的，但为了保证安装的准确性采用现场制作的居多.1.多台成列安装时，应逐台按顺序成列找平找正，并将柜间间隙调整为1mm左右,带紧螺栓后再进行整体调整，误差较大的还要作个别调整.2。

再全面复测一次,无误后将柜体的地脚螺栓拧紧。

3.配电柜安装完毕后，应使每台柜均单独与基础型钢作接地（PE）或接零（PEN）连接，以保证配电柜的接地牢固良好。

连接接地线时，应将配电柜的接地螺栓与接地网的接地螺栓用导线相连。

4.安装完毕后，还应再全面复测一次,并做好配电柜安装记录,并将各设备擦拭干净。

三、检查调试1．成套柜的检查项目(1)机械闭锁、电气闭锁应动作准确、可靠。

(2)动触头与静触头的屮芯线应一致，触头接触紧密。

（3)二次回路辅助开关的切换接点应动作准确,接触可靠。

（4）柜内照明齐全。

2．抽屉式配电柜的检查项目（1）抽屉推拉应灵活轻便,无卡阻、碰撞现象，抽屉应能互换。

(2)抽屉的机械联锁或电气联锁装置动作应正确可靠。

(3）抽屉与柜体间的二次回路连接插件应接触良好。

(4)抽屉与柜体间的接触及柜体、框架的接地应良好。

3．手车式柜的检查项目(1)检查防止电器误操作的装置齐全，并动作灵活可靠,即手车式柜应满足“五防”要求。

（2)手车推拉应灵活轻便，无卡阻、碰撞现象,相同型号的手车应能互换。

(3)手车推入工作位置后,动触头顶部与静触头底部的间隙应符合产品要求。

(4)手车和柜体间的二次回路连接插件应接触良好。

（5）安全隔离板应开启灵活,随手车的进出而相应动作.(6）柜内控制电缆的位置不应妨碍手车的进出,并应牢固。

（7)手车与柜体间的接地触头应接触紧密,当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开.1H熟悉电力电缆敷设方法一、电缆的选用与质检(一)电缆的分类1.电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)
建设工程教育网

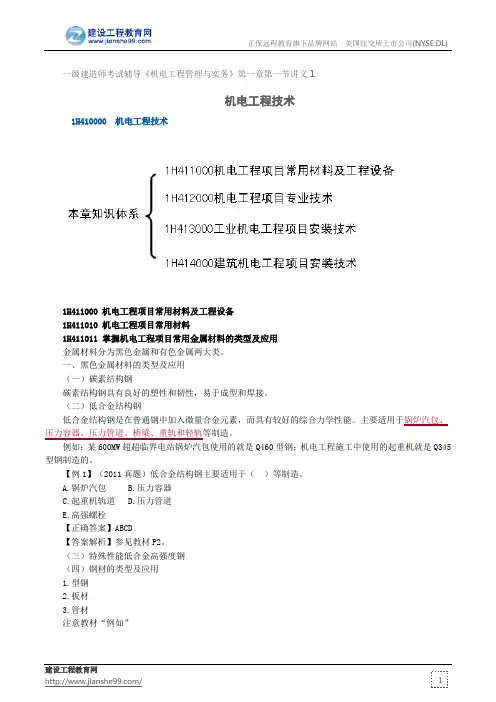

/ 一级建造师考试辅导《机电工程管理与实务》第一章第一节讲义1
机电工程技术
1H410000 机电工程技术
1H411000 机电工程项目常用材料及工程设备 1H411010 机电工程项目常用材料
1H411011 掌握机电工程项目常用金属材料的类型及应用
金属材料分为黑色金属和有色金属两大类。

一、黑色金属材料的类型及应用
（一）碳素结构钢
碳素结构钢具有良好的塑性和韧性，易于成型和焊接。

（二）低合金结构钢
低合金结构钢是在普通钢中加入微量合金元素，而具有较好的综合力学性能。

主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。

例如：某600MW 超超临界电站锅炉汽包使用的就是Q460型钢；机电工程施工中使用的起重机就是Q345型钢制造的。

【例1】（2011真题）低合金结构钢主要适用于（ ）等制造。

A.锅炉汽包
B.压力容器
C.起重机轨道
D.压力管道
E.高强螺栓
【正确答案】ABCD
【答案解析】参见教材P2。

（三）特殊性能低合金高强度钢
（四）钢材的类型及应用
1.型钢
2.板材
3.管材
注意教材“例如”。

一级建造师《机电工程管理与实务》讲义（详稿）说明：讲义中，红色字体表示关键词、关键句，蓝色表示解释。

第二章是用红色表示知识点，各知识点中黑色粗体是要注意的地方。

所整理讲义为辛勤劳动成果，切勿在网上传播。

谢谢1H411000机电工程专业技术1H411010机械传动与技术测量1H411011掌握传动系统的特点（共8种，着重掌握前5种）一、摩擦轮传动1、摩擦轮传动的优点（1）制造简单、运转平稳、噪声很小；不像齿轮传动、链传动（2）过载时打滑，防止重要零件损坏；（因为是挠性传动。

此特点与带传动类似）（3）能无极的改变传动比（摩擦轮传动所特有的）2、摩擦轮传动的缺点（1）效率较低（2）尺寸和作用在轴与轴承上的载荷都比齿轮传动大（3）不宜传递很大的功率（4）不能保证准确的传动比(因为挠性传动)（5）磨损快，寿命短（6）必须采用压紧装置二、齿轮传动·分类1.平面齿轮传动：两平行轴之间的传动；如直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动2.空间齿轮传动：两交错轴之间的传动，圆锥齿轮传动、交错轴斜齿轮传动。

如上图是平面齿轮传动，两平行轴如上图是空间齿轮传动，两交错轴1.齿轮传动的优点1)适用范围广；2)传动比准确，效率高；3)可靠，长寿；4)可实现平行轴、相交轴或交错轴之间的传动。

2. 齿轮传动的缺点1)要求较高的制造和安装精度、成本较高；2)不适宜远距离两轴之间的传动。

三、蜗轮蜗杆传动——传递空间互相垂直而不相交的两轴间的运动和动力。

1. 蜗轮蜗杆传动的优点1）传动比大；传动比=从动轮齿数/主动轮齿数，在这里等于涡轮的齿数/蜗杆的头数。

而从图可以看出，蜗轮齿数很多，而蜗杆只有一头2）结构尺寸紧凑。

2. 蜗轮蜗杆传动的缺点轴向力大,易发热,效率低；只能单向传动。

只能蜗杆驱动涡轮四、带传动1. 带传动的优点1）适用于两轴中心距较大的传动；2）挠性好，吸收振动；3）打滑，防止损坏；4）结构简单，成本低。

2017 一级建造师《机电实务》真题及答案一、单项选择1.SF6 断路器的灭弧介质和绝缘介质分别是（）。

A.气体和液体B.气体和气体C.液体和液体D.液体和真空【答案】:B【解析】P12,考查机电工程常用材料2.连续生产线上的设备安装标高测量应选用（）基准点。

A.简单标高B.预埋标高C.中心标板D.木桩式标高【答案】:B【解析】P29,考查测量技术关于齿轮装配的说法,正确的是（）。

A.齿轮的端面与轴肩端面不应靠紧贴合B.圆柱齿轮和蜗轮的接触斑点C.用压铅法检查传动齿轮啮合的接触斑点D.基准端面与轴线的垂直度应符合传动要求【答案】:D【解析】P69-70,考查机械设备安装技术4.高压开关柜的安装要求中,不属于“五防”要求的是（）。

A.防止带负电荷拉合刀闸B.防止带地线合闸C.防止带电挂地线D.防止无保护合闸【答案】:D【解析】P78,考查工业电气5.管道系统压力试验前,应具备的条件是（）。

A.管道上的膨胀节己设置临时约束装置B.管道焊缝已防腐绝热C.试验压力表不少于 1 块D.管道上的安全阀处于自然状态【答案】:A【解析】P105，考查工业管道6.连接钢结构的高强度螺栓安装前,高强度螺栓连接摩擦面应进行（）试验。

A.贴合系数B.扭矩C.抗滑移系数D.抗剪切系数【答案】:C【解析】P125,考查静置设备安装技术7.1000MW 发电机组的汽包就位,常采用（）方法。

A.水平吊装B.垂直吊装C.转动吊装D.倾斜吊装【答案】:D【解析】P132-133,考查动力设备安装技术8.关于自动化仪表系统中液压管道安装要求的说法,错误的是（）。

A.油压管道应平行敷设在高温设备和管道上方B.油压管道与热表面绝热层的距离应大于 150mm C.液压泵自然流动回流管的坡度不应小于 1:10 D.液压控制器与供液管连接时,应采用耐压挠性管【答案】:A【解析】P143,考查仪表工程安装技术9.采用等离子弧喷涂铝作为内部防腐层的容器适合盛装（）液体。

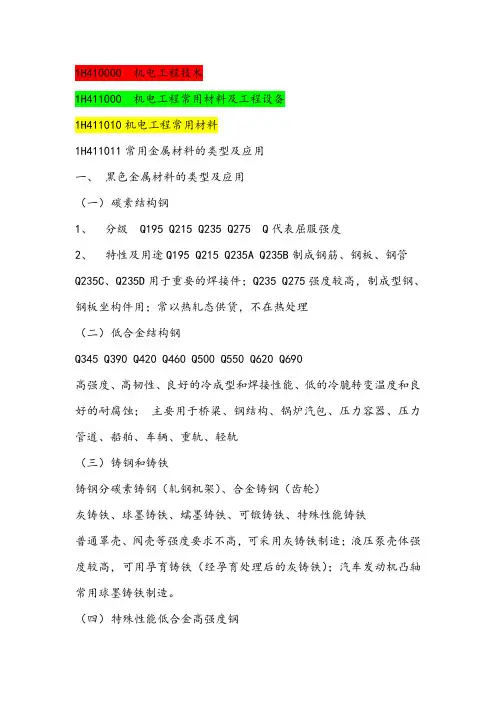

1H410000 机电工程技术1H411000 机电工程常用材料及工程设备1H411010机电工程常用材料1H411011常用金属材料的类型及应用一、黑色金属材料的类型及应用（一）碳素结构钢1、分级 Q195 Q215 Q235 Q275 Q代表屈服强度2、特性及用途Q195 Q215 Q235A Q235B制成钢筋、钢板、钢管Q235C、Q235D用于重要的焊接件；Q235 Q275强度较高，制成型钢、钢板坐构件用；常以热轧态供货，不在热处理（二）低合金结构钢Q345 Q390 Q420 Q460 Q500 Q550 Q620 Q690高强度、高韧性、良好的冷成型和焊接性能、低的冷脆转变温度和良好的耐腐蚀；主要用于桥梁、钢结构、锅炉汽包、压力容器、压力管道、船舶、车辆、重轨、轻轨（三）铸钢和铸铁铸钢分碳素铸钢（轧钢机架）、合金铸钢（齿轮）灰铸铁、球墨铸铁、蠕墨铸铁、可锻铸铁、特殊性能铸铁普通罩壳、阀壳等强度要求不高，可采用灰铸铁制造；液压泵壳体强度较高，可用孕育铸铁（经孕育处理后的灰铸铁）；汽车发动机凸轴常用球墨铸铁制造。

（四）特殊性能低合金高强度钢特殊工艺、特殊组织和性能、特殊需要耐磨钢、耐候钢、汽车冲压钢板、石油天然气管线钢等（五）钢材的类型及应用1、型钢电站锅炉钢架的立柱用H型钢；横梁用工字钢大型角钢用厂房、铁路、交通、桥梁、车辆、船舶等大型结构件中型角钢用电力铁塔、井架及其他用途的构件小型角钢用于设备制造、支架和框架等2、板材厚板中厚板薄板。

轧制方式分热轧和冷轧，冷轧只有薄板按材质分普通碳素结构钢板、低合金结构钢板、不锈钢板、镀锌博钢板。

中低压锅炉汽包用碳素钢钢板，高压锅炉汽包用低合金钢钢板3、管材普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管高压无缝钢管；锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，过热器和再热器使用无缝钢管。

焊接钢管主要用于建筑用管桩、脚手架等4、钢制品焊材、管件、阀门二、有色金属材料的类型及应用1、重金属密度大于4.5g/cm3 铜、锌、镍铜及铜合金导电、导热、焊接性能好用作导体、抗磁性干扰的仪器和仪表零件，罗盘、航空仪表；黄铜（以锌为合金元素）制作散热器、空调器等；锡青铜制作轴承、轴套耐磨零件和弹性元件，抗蚀抗磁白铜（以镍为合金元素）制作船舶仪器零件、化工机械零件及医疗器械等。

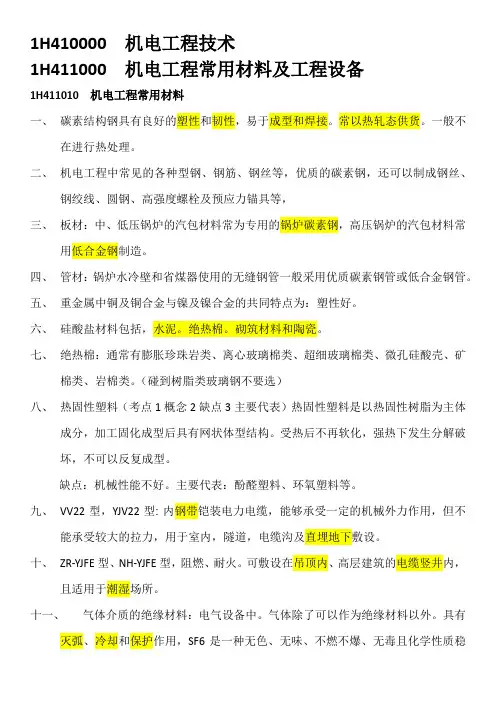

1H410000 机电工程技术1H411000 机电工程常用材料及工程设备1H411010 机电工程常用材料一、碳素结构钢具有良好的塑性和韧性，易于成型和焊接。

常以热轧态供货。

一般不在进行热处理。

二、机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢，还可以制成钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具等，三、板材：中、低压锅炉的汽包材料常为专用的锅炉碳素钢，高压锅炉的汽包材料常用低合金钢制造。

四、管材：锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管。

五、重金属中铜及铜合金与镍及镍合金的共同特点为：塑性好。

六、硅酸盐材料包括，水泥。

绝热棉。

砌筑材料和陶瓷。

七、绝热棉：通常有膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿棉类、岩棉类。

（碰到树脂类玻璃钢不要选）八、热固性塑料（考点1概念2缺点3主要代表）热固性塑料是以热固性树脂为主体成分，加工固化成型后具有网状体型结构。

受热后不再软化，强热下发生分解破坏，不可以反复成型。

缺点：机械性能不好。

主要代表：酚醛塑料、环氧塑料等。

九、VV22型，YJV22型:内钢带铠装电力电缆，能够承受一定的机械外力作用，但不能承受较大的拉力，用于室内，隧道，电缆沟及直埋地下敷设。

十、ZR-YJFE型、NH-YJFE型，阻燃、耐火。

可敷设在吊顶内、高层建筑的电缆竖井内，且适用于潮湿场所。

十一、气体介质的绝缘材料：电气设备中。

气体除了可以作为绝缘材料以外。

具有灭弧、冷却和保护作用，SF6是一种无色、无味、不燃不爆、无毒且化学性质稳定的气体，其分子量大，具有良好的绝缘性能和灭弧性能，击穿强度约为空气的3倍。

1H411020 机电工程常用工程设备一、根据泵的工作原理和结构形式可分为，容积式泵，叶轮式泵。

1.叶轮式泵：包括，离心泵，轴流泵，混流泵和旋涡泵。

（这两个混起来考，记住叶轮式，用排除法）二、泵的性能参数主要有：流量、扬程、轴功率、转速、效率和必需汽蚀余量。

1H413024熟悉变压器的安装技术变压器是电力系统的重要设备，其安装的正确与否既关系到电力系统的正常运行，也会影响到用电设备的安全。

本条主要知识点是：变压器的二次搬运、吊装、就位，吊芯检查及干燥，变压器的试验。

一、变压器的二次搬运、吊装、就位1.变压器在吊装过程中应保持变压器平衡上升，防止变压器发生倾斜。

在搬运或装卸前，应核对高、低压侧方向，以免安装时调换方向发生困难。

2.变压器就位安装应按图纸设计要求进行，其方位和距墙尺寸应与图纸相符。

装有气体继电器的变压器应有1%～1.5%坡度，高的一侧装在油枕方向。

3.充氮气或充干燥空气运输的变压器，应有压力监视和补充装置，在运输过程中应保持正压，气体压力应为0.01～0.03MPa。

4.干式变压器在运输途中，应有防雨及防潮措施。

二、吊芯检查及干燥(一)变压器的吊芯检查1.放油。

铁芯吊出前，将油箱中的变压器油放出一部分，避免变压器油漏出。

2.吊铁芯。

首先拆卸顶盖螺钉，缓慢吊出铁芯。

不要触碰油箱。

3.检查铁芯。

应检查所有螺栓紧固度;铁芯有无变形，表面漆层和铁芯接地是否良好;绕组的绝缘层表面完整程度;高、低压绕组有无移动变位。

(二)变压器的干燥1.加热装置：安装现场通常采用电加热。

如油箱铁损法、铜损法和热油法。

热风法和红外线法仅用于干燥小型电力变压器。

必须严格按照规定控制加热温点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版度。

2.排潮装置：常用的有真空法、自然通风法、机械通风法和滤油法等。

抽真空时应监视箱壁的弹性变形，最大值不得超过壁厚的两倍。

3.控制和保护装置：指加热装置、排潮装置以及变压器本身的操作、测量和保护设施。

三、变压器的试验(一)极性和组别测量检查变压器接线组别或极性与设计要求是否相符。

可以采用直流感应法或交流电压法分别检测出变压器三相绕组的极性和连接组别。
