2018一建精讲机电必背考点

1H412000机电工程专业技术机电工程项目专业技术是机电工程施工技术的专业理论基础，机电工程涉及的专业技术很多，本节的重点是：机电工程项目工程测量技术、起重技术、焊接技术，也是机电工程一级建造师必备的基本专业技术知识。

1H412010测量技术工程测量是指遵照施工图纸的要求,使用精密的测量仪器和工具，将工程项目的建(构)筑物、机电工程工艺生产线上的设备、系统管线等的坐标位置、几何形状、相关数据等准确地测量、放样到实地，并在施工全过程中进行测量控制。

工程测量直接影响着工程项目的质量等级、结构性能、建(构)筑物的使用安全及机电工程系统的安全运行等。

本目重点是：机电工程测量的方法;测量的要求;测量仪器的应用。

知识点1.工程测量的目的和内容知识点2.工程测量的特点与测图工作相比，具有如下特点：目的不同、精度要求不同、X-程测量工序与工程施工工序密切相关、受施工干扰。

知识点3.工程测量的原则和要求(1)工程测量的原则。

工程测量应遵循“由整体到局部，先控制后细部”的原则。

(2)工程测量的要求：保证测设精度，满足设计要求，减少误差累积，加强检核工作。

知识点4.工程测量的基本原理与方法(1)水准测量原理。

高差法和视线高法的;jnl量原理是相同的，区别在于计算高程时次序上的不同。

(2)基准线测量原理、测定待定位点的方法、测量的要求。

知识点5.工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

知识点6.竣工图的绘制(1)绘制竣工总平面图的目的、作用、竣工测量内容;(2)竣工绘制测量竣工图的要求、机电工程测量竣工图的绘制内容;(3)竣工总平面图的绘制内容、要求。

知识点7.机电工程中常见的工程测量(1)设备基础施工的测量;(2)连续生产设备安装的测量：安装基准线的测设、安装标高基准点的测设;(3)管线工程的测量、地下管线工程测量;(4)长距离输电线路钢塔架(铁塔)基础施工的测量。

2018一级建造师《机电实务》知识点(非常重要)(大全)D4.电缆敷设前的检查：2）电缆型号、规格、电压应符合设计要求。

3）电缆外观无损伤，绝缘良好。

8）电缆封端应严密，并根据要求做绝缘试验。

6kV以上的电缆，应做交流耐压试验和直流泄漏试验；1kV及以下的电缆用兆欧表测试绝缘电阻，并做好记录。

5.电力电缆接头的布置：1）并列敷设电缆，其接头的位置宜相互错开。

2）电缆明敷时的接头，应用托板托置固定。

3）直埋电缆接线盒外面应有防止机械损伤的保护盒。

6.电缆标志牌1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上装设标志牌。

2）标志牌上应注明线路编号，当无编号时，应写明电缆型号、规格及起讫地点。

并联使用的电缆应有顺序号。

三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。

7.绝缘电阻的测量：1）1KV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。

2）电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。

当接地线路较长或绝缘性能良好时，放电时间不得少于1min。

3）测量完毕或需要再测量时，应将电缆再次接地放电。

4）每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果的因素。

8.耐压试验：1）耐压试验用直流电压进行试验。

2）在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。

1H413025防雷与接地装置的安装要求9.输电线路的防雷措施：1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流。

对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

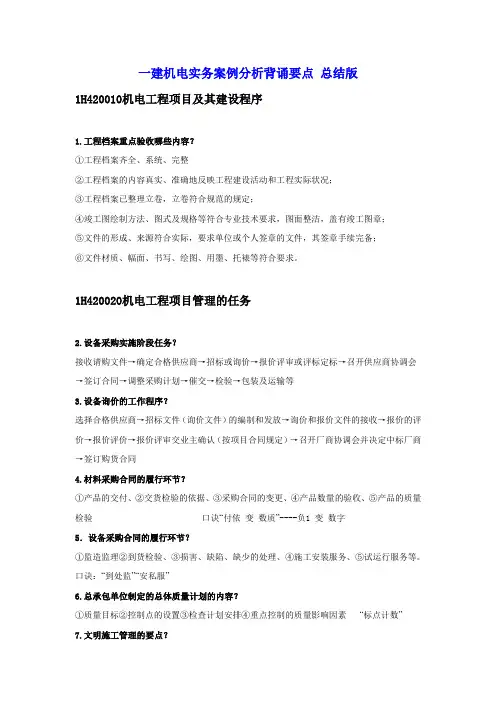

一建机电实务案例分析背诵要点总结版1H420010机电工程项目及其建设程序1.工程档案重点验收哪些内容？①工程档案齐全、系统、完整②工程档案的内容真实、准确地反映工程建设活动和工程实际状况；③工程档案已整理立卷，立卷符合规范的规定；④竣工图绘制方法、图式及规格等符合专业技术要求，图面整洁，盖有竣工图章；⑤文件的形成、来源符合实际，要求单位或个人签章的文件，其签章手续完备；⑥文件材质、幅面、书写、绘图、用墨、托裱等符合要求。

1H420020机电工程项目管理的任务2.设备采购实施阶段任务？接收请购文件→确定合格供应商→招标或询价→报价评审或评标定标→召开供应商协调会→签订合同→调整采购计划→催交→检验→包装及运输等3.设备询价的工作程序？选择合格供应商→招标文件（询价文件）的编制和发放→询价和报价文件的接收→报价的评价→报价评价→报价评审交业主确认（按项目合同规定）→召开厂商协调会并决定中标厂商→签订购货合同4.材料采购合同的履行环节？①产品的交付、②交货检验的依据、③采购合同的变更、④产品数量的验收、⑤产品的质量检验口诀“付依变数质”----负1 变数字5．设备采购合同的履行环节？①监造监理②到货检验、③损害、缺陷、缺少的处理、④施工安装服务、⑤试运行服务等。

口诀：“到处监”“安私服”6.总承包单位制定的总体质量计划的内容？①质量目标②控制点的设置③检查计划安排④重点控制的质量影响因素“标点计数”7.文明施工管理的要点？①进行现场文化建设。

②规范场容，保持作业环境整洁卫生。

③创造有序生产的条件。

④减少对居民和环境的不利影响。

⑤对现场人员进行培训教育，提高其文明意识和素质，树立良好的形象。

⑥按照文明施工标准，定期进行评定、考核和总结。

8.分包单位的施工进度计划与建设总进度计划不符是哪个管理环节失控？说明理由主要是计划编制和报审环节失控。

正确的做法：①总包要将工程建设总体进度计划告知各参建的分包单位；②各分包单位按工程建设总体计划控制的工期编制所承担工程进度计划，并送总包审核确认；③确认要有书面告知，如有异议希望调整也应及时书面告知修正，这样就不会造成两者脱节；④这个流程要在分包合同或工程项目管理制度中有所体现。

知识点：机电工程中常见的工程测量【考频指数】★★★★★【考点精讲】一、设备基础施工的测量1.测量设置大型设备内操纵网。

2.进行基础定位，绘制大型设备中心线测设图。

3.进行基础开挖与基础底层放线。

4.进行设备基础上层放线。

二、持续生产设备安装的测量1.安装基准线的测设：放线确实是依照施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。

2.设备安装平面基准线很多于纵、横两条。

3.标高基准点一样埋设在基础边缘且便于观测的位置。

(1)简单的标高基准点一样作为独立设备安装的基准点;(2)预埋标高基准点要紧用于持续生产线上的设备在安装时利用。

三、管线工程的测量1.管线的起点、终点及转折点称为管道的主点。

2.地下管线工程测量必需在回填前，测量出起、止点，窨井的坐标和管顶标高，应依照测量资料编绘完工平面图和纵断面图。

四、长距离输电线路钢塔架(铁塔)基础施工的测量1.长距离输电线路定位并经检查后，可依照起、止点和转折点及沿途障碍物的实际情形，测设钢塔架基础中心桩。

中心桩测定后，一样采纳十字线法或平行基线法进行操纵。

2.当采纳钢尺量距时，其丈量长度不宜大于80m，同时不宜小于20m.3.大跨越档距测量通常采纳电磁波测距法或解析法测量。

【速记点评】该知识点属于把握内容，易以选择题形式显现，是持续3年的考点内容，对其包括的持续生产设备安装、管线工程和长距离输电线路钢塔架(铁塔)基础施工的测量方式及相关细节要有所了解。

【经典例题】1.设备安装基准线是依照施工图纸，按()来确信设备的纵横中心线。

【答案】D【解析】此题考查的是机电工程中常见的工程测量。

安装基准线的测设：放线确实是依照施工图，按建筑物的定位轴线来测定机械设备的纵、横向中心线并标注在中心标板上，作为设备安装的基准线。

2.以下测量点中，不属于管线定位主点的是()。

【答案】A【解析】此题考查的是机电工程中常见的工程测量。

管线的起点、终点、转折点称为管道的主点。

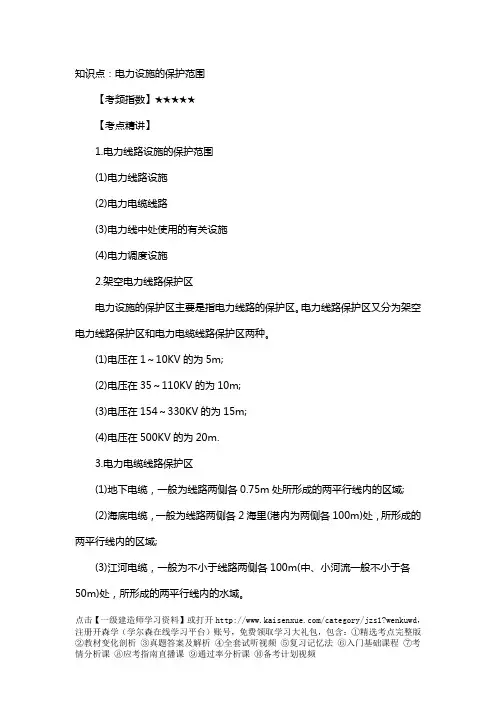

知识点：电力设施的保护范围【考频指数】★★★★★【考点精讲】1.电力线路设施的保护范围(1)电力线路设施(2)电力电缆线路(3)电力线中处使用的有关设施(4)电力调度设施2.架空电力线路保护区电力设施的保护区主要是指电力线路的保护区。

电力线路保护区又分为架空电力线路保护区和电力电缆线路保护区两种。

(1)电压在1～10KV的为5m;(2)电压在35～110KV的为10m;(3)电压在154～330KV的为15m;(4)电压在500KV的为20m.3.电力电缆线路保护区(1)地下电缆，一般为线路两侧各0.75m处所形成的两平行线内的区域;(2)海底电缆，一般为线路两侧各2海里(港内为两侧各100m)处，所形成的两平行线内的区域;(3)江河电缆，一般为不小于线路两侧各100m(中、小河流一般不小于各50m)处，所形成的两平行线内的水域。

点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版例如：在长江段某电厂建设中，运输发电机的船停靠码头时将铁锚下沉于距500kV江底电缆50m处，待发电机卸载完毕后，运输船边拔锚边起航，当该船行至150m时船长感觉有拖拽感，此时有人在叫电缆被拉上来了，原因在于抛锚距江底电缆太近引起的。

【速记点评】该知识点应从选择题的角度重点掌握电力电缆线路保护区的内容。

【经典例题】1.35KV架空电力线缆保护区范围是导线边缘向外侧延伸的距离为()。

A.3mB.5mC.10mD.15m【答案】C【解析】本题考查的是电力设施保护区内施工作业的规定。

电压在35～110KV的架空电力线缆保护区，导线边缘向外侧延伸的距离为10m.该题也可以反过来考，告诉你保护距离要求选择电压范围，所以电压范围、保护距离都需要熟练记忆。

2.《电力法》中的电力设施保护区主要是指()。

A.发电厂保护区B.电力电缆线路保护区C.变电站保护区点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版D.换流站保护区【答案】B【解析】本题考查的是电力设施保护区内施工作业的规定。

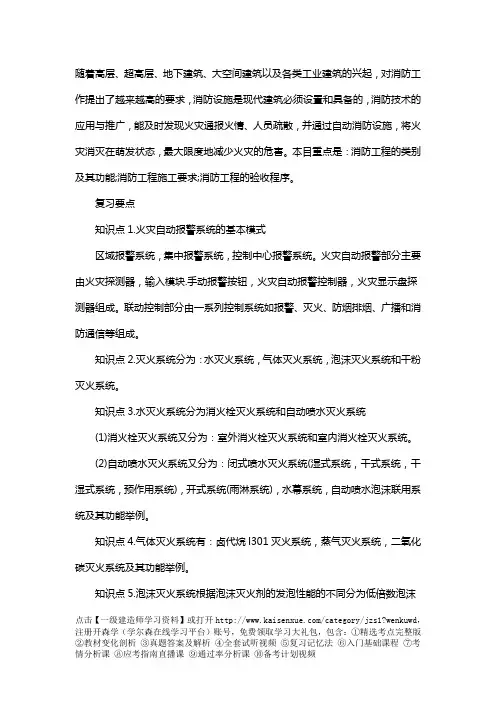

随着高层、超高层、地下建筑、大空间建筑以及各类工业建筑的兴起，对消防工作提出了越来越高的要求，消防设施是现代建筑必须设置和具备的，消防技术的应用与推广，能及时发现火灾通报火情、人员疏散，并通过自动消防设施，将火灾消灭在萌发状态，最大限度地减少火灾的危害。

本目重点是：消防工程的类别及其功能;消防工程施工要求;消防工程的验收程序。

复习要点知识点1.火灾自动报警系统的基本模式区域报警系统，集中报警系统，控制中心报警系统。

火灾自动报警部分主要由火灾探测器，输入模块.手动报警按钮，火灾自动报警控制器，火灾显示盘探测器组成。

联动控制部分由一系列控制系统如报警、灭火、防烟排烟、广播和消防通信等组成。

知识点2.灭火系统分为：水灭火系统，气体灭火系统，泡沫灭火系统和干粉灭火系统。

知识点3.水灭火系统分为消火栓灭火系统和自动喷水灭火系统(1)消火栓灭火系统又分为：室外消火栓灭火系统和室内消火栓灭火系统。

(2)自动喷水灭火系统又分为：闭式喷水灭火系统(湿式系统，干式系统，干湿式系统，预作用系统)，开式系统(雨淋系统)，水幕系统，自动喷水泡沫联用系统及其功能举例。

知识点4.气体灭火系统有：卤代烷l301灭火系统，蒸气灭火系统，二氧化碳灭火系统及其功能举例。

知识点5.泡沫灭火系统根据泡沫灭火剂的发泡性能的不同分为低倍数泡沫点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版灭火系统、中倍数泡沫灭火系统和高倍泡沫灭火系统三类及其功能举例。

知识点6.干粉灭火系统主要由干粉灭火设备部分和火灾自动探9n,4控制部分组成。

注意其功能举例。

知识点7。

火灾自动报警及联动控制系统施工程序施工准备→管线敷设→线缆敷设→线缆连接→绝缘测试→设备安装→单机调试→系统调试→验收。

知识点8.自动喷水灭火系统施工程序施工准备→干管安装→报警阀安装→立管安装→洒分层干、支管安装→喷洒头支管安装管道试→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。

机电实务1H412032焊接方法与工艺评定1.按焊接工艺评定标准或设计文件规定，拟定焊接工艺指导书或评定方案、初步工艺。

2.焊接工艺评定的步骤为：编制焊接工艺评定委托书→拟定焊接方式及指导书（初步）→试件制备、焊接、焊缝检验（热处理）→整理焊接记录、试验报告、编制焊接工艺评定报告→编制焊接工艺规程或焊接作业指导书、工艺卡（正式）→焊工培训→产品焊接。

3.如没采取适当的防护措施，应立即停止焊接工作:1.采用电弧焊焊接时，风速等于或大于8m/s；2.气体保护焊接时，风速等于或大于2m/s；3.相对湿度大于90%；4.采用低氢型焊条电弧焊时，风速等于或大于5m/s；5.下雨或下雪。

4.焊接中检验:包括焊接工艺、焊接缺陷、焊接设备的检验。

焊接工艺：焊接中是否执行了焊接工艺要求，包括焊接方法、焊接材料、焊接规范（电流、电压、线能量）、焊接顺序、焊接变形及温度控制。

5.焊后检验:一）外观检验1.利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷。

2.用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等。

二）致密性试验包括：液体盛装试漏、气密性试验、氨气试验、煤油试漏、氦气试验、真空箱试验（储罐罐底焊缝）。

四）无损检测6.6kV以上的电缆，应做交流耐压试验和直流泄漏试验；1kV及以下的电缆用兆欧表测试绝缘电阻.1H413011机械设备基础的种类及验收要求7.设备基础的种类。

1）按材料区分：素混凝土基础、钢筋混凝土基础、垫层基础（允许沉降如大型储存罐）。

2）按埋深度区分：浅基础（扩展基础、联合基础（大型动力设备基础）、独立基础）、深基础（桩基础、沉井基础如精密、大型设备）3）按结构形式区分：大块基础（广泛应用于设备基础）、箱基础、框架基础。

4）按功能区分：减震基础、绝热层基础（基础底部设置隔热、保温层）。

8.基础验收包括：基础混凝土强度验收、基础位置和尺寸的验收、预埋地脚螺栓的验收、基础外观质量的验收。

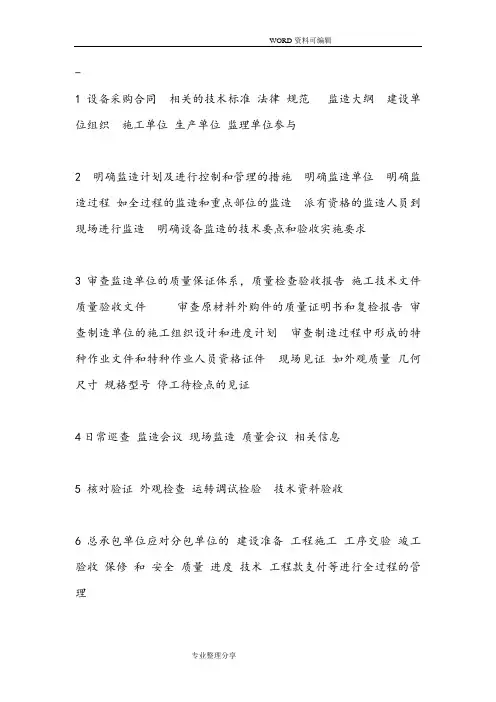

-1 设备采购合同相关的技术标准法律规范监造大纲建设单位组织施工单位生产单位监理单位参与2 明确监造计划及进行控制和管理的措施明确监造单位明确监造过程如全过程的监造和重点部位的监造派有资格的监造人员到现场进行监造明确设备监造的技术要点和验收实施要求3 审查监造单位的质量保证体系，质量检查验收报告施工技术文件质量验收文件审查原材料外购件的质量证明书和复检报告审查制造单位的施工组织设计和进度计划审查制造过程中形成的特种作业文件和特种作业人员资格证件现场见证如外观质量几何尺寸规格型号停工待检点的见证4日常巡查监造会议现场监造质量会议相关信息5 核对验证外观检查运转调试检验技术资料验收6 总承包单位应对分包单位的建设准备工程施工工序交验竣工验收保修和安全质量进度技术工程款支付等进行全过程的管理7建设风险营运风险技术风险管理风险防范8 质量目标控制点的设置检查计划安排及重点控制的质量影响因素9作业面调整物资供给强度调整机械化作业比率调整作业班次和搭接时机调整10设备采购合同的履行环节有到货检验损害、缺陷、缺少的处理监造监理施工安装服务试运行服务材料采购合同的履行环节有：产品的交付交货检验的依据产品数量的验收产品质量的检验采购合同的变更11 需要化学清洗的管道，其清洗范围和质量要求应符合设计文件的规定。

实施要点如下：当进行管道化学清洗时，应与无关设备及管道进行隔离化学清洗液的配方应经试验鉴定后再采用。

管道酸洗钝化应按脱脂去油，酸洗，水洗、钝化、水洗、无油压缩空气吹干的顺序进行，当采用循环方式酸洗时，应预先进行空气试漏或液压试漏检验合格。

对不能及时投入运行的酸洗合格的管道，应采取封闭或充氮保护措施。

12 待试管道范围内的工程已施工完毕并验收合格。

试验方案已经经过批准，并进行了安全技术交底。

管道上的膨胀节的处理，膨胀节已设置了临时约束装置。

试验用的压力表检定合格并在周检期内，压力表不少于两块，压力表精度不低于1.6级。

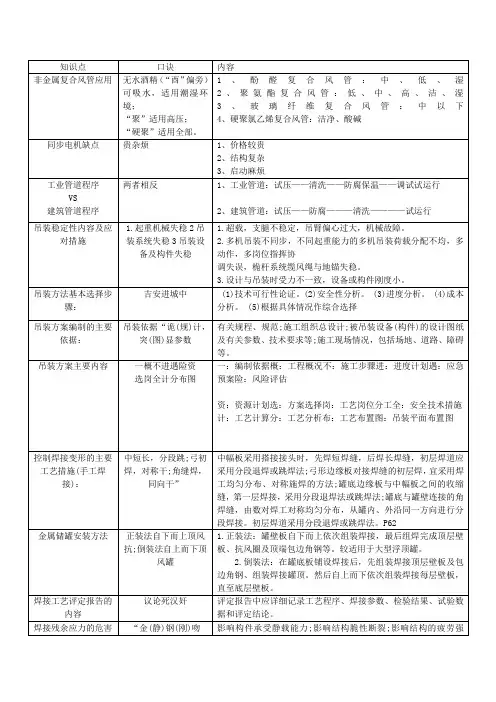

知识点口诀内容非金属复合风管应用无水酒精（“酉”偏旁）可吸水，适用潮湿环境；“聚”适用高压；“硬聚”适用全部。

1、酚醛复合风管：中、低、湿2、聚氨酯复合风管：低、中、高、洁、湿3、玻璃纤维复合风管：中以下4、硬聚氯乙烯复合风管：洁净、酸碱同步电机缺点贵杂烦1、价格较贵2、结构复杂3、启动麻烦工业管道程序VS建筑管道程序两者相反1、工业管道：试压——清洗——防腐保温——调试试运行2、建筑管道：试压——防腐———清洗————试运行吊装稳定性内容及应对措施1.起重机械失稳2吊装系统失稳3吊装设备及构件失稳1.超载，支腿不稳定，吊臂偏心过大，机械故障。

2.多机吊装不同步，不同起重能力的多机吊装荷载分配不均，多动作，多岗位指挥协调失误，桅杆系统缆风绳与地锚失稳。

3.设计与吊装时受力不一致，设备或构件刚度小。

吊装方法基本选择步骤：吉安进城中 (1)技术可行性论证。

(2)安全性分析。

(3)进度分析。

(4)成本分析。

(5)根据具体情况作综合选择吊装方案编制的主要依据：吊装依据“诡(规)计，突(图)显参数有关规程、规范;施工组织总设计;被吊装设备(构件)的设计图纸及有关参数、技术要求等;施工现场情况，包括场地、道路、障碍等。

吊装方案主要内容一概不进遇险资选岗全计分布图一：编制依据概：工程概况不：施工步骤进：进度计划遇：应急预案险：风险评估资：资源计划选：方案选择岗：工艺岗位分工全：安全技术措施计：工艺计算分：工艺分析布：工艺布置图：吊装平面布置图控制焊接变形的主要工艺措施(手工焊接)：中短长，分段跳;弓初焊，对称干;角缝焊，同向干”中幅板采用搭接接头时，先焊短焊缝，后焊长焊缝，初层焊道应采用分段退焊或跳焊法;弓形边缘板对接焊缝的初层焊，宜采用焊工均匀分布、对称施焊的方法;罐底边缘板与中幅板之间的收缩缝，第一层焊接，采用分段退焊法或跳焊法;罐底与罐壁连接的角焊缝，由数对焊工对称均匀分布，从罐内、外沿同一方向进行分段焊接。

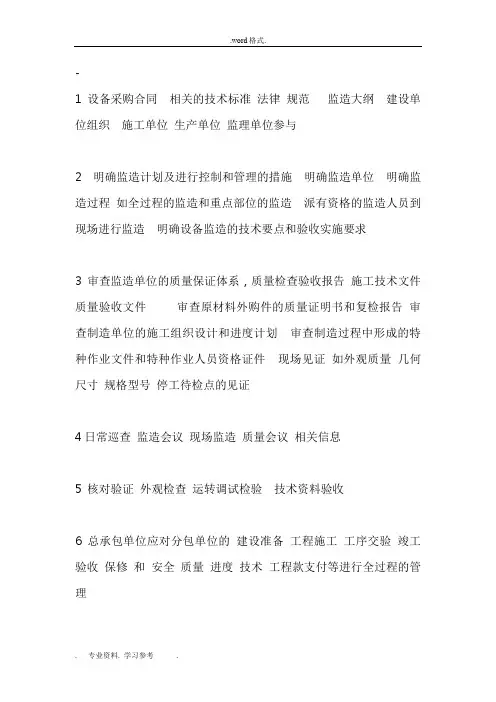

-1 设备采购合同相关的技术标准法律规范监造大纲建设单位组织施工单位生产单位监理单位参与2 明确监造计划及进行控制和管理的措施明确监造单位明确监造过程如全过程的监造和重点部位的监造派有资格的监造人员到现场进行监造明确设备监造的技术要点和验收实施要求3 审查监造单位的质量保证体系，质量检查验收报告施工技术文件质量验收文件审查原材料外购件的质量证明书和复检报告审查制造单位的施工组织设计和进度计划审查制造过程中形成的特种作业文件和特种作业人员资格证件现场见证如外观质量几何尺寸规格型号停工待检点的见证4日常巡查监造会议现场监造质量会议相关信息5 核对验证外观检查运转调试检验技术资料验收6 总承包单位应对分包单位的建设准备工程施工工序交验竣工验收保修和安全质量进度技术工程款支付等进行全过程的管理7建设风险营运风险技术风险管理风险防范8 质量目标控制点的设置检查计划安排及重点控制的质量影响因素9作业面调整物资供给强度调整机械化作业比率调整作业班次和搭接时机调整10设备采购合同的履行环节有到货检验损害、缺陷、缺少的处理监造监理施工安装服务试运行服务材料采购合同的履行环节有：产品的交付交货检验的依据产品数量的验收产品质量的检验采购合同的变更11 需要化学清洗的管道，其清洗范围和质量要求应符合设计文件的规定。

实施要点如下：当进行管道化学清洗时，应与无关设备及管道进行隔离化学清洗液的配方应经试验鉴定后再采用。

管道酸洗钝化应按脱脂去油，酸洗，水洗、钝化、水洗、无油压缩空气吹干的顺序进行，当采用循环方式酸洗时，应预先进行空气试漏或液压试漏检验合格。

对不能及时投入运行的酸洗合格的管道，应采取封闭或充氮保护措施。

12 待试管道范围内的工程已施工完毕并验收合格。

试验方案已经经过批准，并进行了安全技术交底。

管道上的膨胀节的处理，膨胀节已设置了临时约束装置。

试验用的压力表检定合格并在周检期内，压力表不少于两块，压力表精度不低于1.6级。

2018年一级建造师考试核心考点：机电实务100条第一篇：2018年一级建造师考试核心考点：机电实务100条2018年一级建造师考试核心考点：机电实务100条1、CO2气体保护焊机不适用：1交流2有风（风速2）3易氧化有色金属2、等离子弧焊机（可不开坡口对接）：1温度高2能量大3冲击力大4稳定3、目前应用最广泛的焊接方法：电弧焊（风速8）4、焊接工艺评定报告由焊接责任工程师审核，单位技术负责人批准5、焊接工艺评定的依据：可靠的钢材焊接性能6、焊接工艺评定所用参数：1热输入2预热温度3后热温度7、新型材料的焊接工艺评定单位：钢厂8、焊接试板的人员：本单位的熟练焊工（压力容器要求同批焊工）9、主持评定及结果确认的人员：焊接工程师10、编制作业指导书的人员：焊接专业工程师11、变更焊接方法：重新评定；有补加因素时：增焊冲击试件12、拉伸残余应力越大，应力腐蚀开裂的时间越短13、面内变形：1收缩变形2回转变形（其余均为面外）14、适用于较小焊件、可防止角变形和波浪变型：刚性固定法15、焊工操作证有效期：4年；离开岗位不超过：6个月16、需要防护措施：1雨雪2湿度90%3风速：气体2低氢5电弧（药芯）817、放大镜或肉眼检查：1气孔2裂纹3咬边4夹渣18、焊接检验尺检查：1余高2焊瘤3凹陷4错口19、咬边深度的检查，必须将焊缝检验尺与焊道一侧母材靠紧20、对不承压的容器、设备、管道，其致密性试验为：液体盛装试漏21、氨气试验中若有渗漏，试纸的颜色是：红色22、焊缝一侧为封闭的情况（如储罐罐底焊缝）致密性试验为：真空箱试验23、焊缝液压强度试验（水）试验压力：设计压力的1.25-1.5倍24、焊缝气压强度试验（气体）试验压力：设计压力的1.15-1.2倍25、无损检测中可以检验内部缺陷：1射线2超声波（其余只能检测表面）26、超声波（TOFD）适用：1焊缝中部缺陷2缺陷垂直定位（1mm误差）27、基础的种类及应用：28、机械设备安装前应进行复检的项目：1基础位置2基础尺寸29、预埋地脚螺栓的？应符合要求：1位置2标高3露出基础的长度30、地脚螺栓的光杆部分和基础板应：刷防锈漆31、胀锚地脚螺栓要求：1裂缝不适用2距离超7倍直径3强度超10Mpa32、机械安装：1基础验收2设垫铁3吊装4调精度5固定灌浆6装零件33、垫铁设置：1坐浆法2压浆法3距离（500-1000）4厚度不小于2mm34、垫铁调整完毕后相互间不宜焊接的是：铸铁垫铁35、机械安装工程中最关键的一环是：精度调整与检测36、整体式安装：1设备定位位置2各设备间相互位置37、解体式安装：+再现制造、装配的精度，达到制造厂标准38、模块化安装：+保证安装精度，同时达到制造厂标准39、典型零部件：1轮系2轴系3联轴器4冷热装配5液压元件6气压元件7润滑管路40、固定地脚螺栓（短，连同基础浇灌）：没有强烈振动设备41、活动地脚螺栓（长，可拆卸）：强烈震动和冲击的重型设备42、胀锚、粘接地脚螺栓：静置的简单设备或辅助设备43、可以安装设备的混凝土强度：75%44、混凝土灌浆料：1细石2无收缩3微膨胀4环氧砂浆5其他45、灌浆层厚度不小于25mm；外模板与底座边缘间距大于60mm46、设备安装精度不够：1垫铁不平稳接触不好2灌浆不密实强度不够47、地脚螺栓安装的？会影响设备安装精度：1垂直度2紧固力48、形状误差：1直线度2平面度3圆度4圆柱度49、位置误差：1平行度2垂直度3倾斜度4圆轴度5对称度50、调整法无效，补偿加工以抵消过大误差的方法：修配法51、调整两轴心预偏：温度高的一段应低于温度低的一端52、调整两轴线倾斜：上部间隙小于下部间隙(端面间隙选择较大值)53、带悬臂的转动设备：1补偿悬臂水平度（略上扬）2控制中心线垂直度54、机械水平度和垂直度补偿的原则：与偏差方向相反55、配电柜中的SF6环网柜应配置：1温湿度控制器2加热器56、配电柜上装有电器的可开启的门接地方式：*铜软线57、配电柜应安装在基础型钢上，其垂直度、相互接缝、盘面偏差符合要求58、多台配电柜：1逐台找正2各自单独与基础型钢接地接零3彼此间隙1mm59、五防：1带负荷合闸2带地线合闸3带电挂地线4走错间隔5误合开关60、手车推入和拉出柜内，接地触头应比主触头：先接触、后断开61、二次回路：最小电气间隙12mm；最小爬电距离20mm62、二次回路配线：1无接头2尼龙管绑扎3接地专用螺栓4多股软导线5两端卡子固定63、成套配电装置的高压试验由？进行：当地供电部门许可的试验单位64、交接试验对象：1母线2避雷器3高压瓷瓶4高压开关5电压互感器6电流互感器65、SF6气体绝缘开关应做的检查：1漏气率2含水率66、二次回路测绝缘电阻：1用500V兆欧表（摇表）2电子元件用万用表3必须大于0.5MΩ67、10kV手车柜的试验：1工频耐压2动作试验3联锁试验4其他试验 68、10kV手车柜做工频耐压试验时？不参与：1避雷器手车2所用变手车3电压互感器手车69、保护装置有整定要求：1漏电保护2过载保护3短路保护70、变压器基础验收要求：1中心和标高符合设计要求2轨道误差不超过5mm71、变压器的运输要求：1压力监视2保持正压3防雨防潮4压力0.01-0.03Mpa72、变压器吊装：1严禁挂顶盖吊环2倾角不超15度3吊装前核对高低压侧方向（不转动）73、变压器干燥：1铁损法2铜损法3热油法；小型变压器：1热风法2红外线法74、变压器排潮：1真空法2自然通风法3机械通风法4滤油法75、干式变压器进行干燥时，其绕组温度根据？确定：绝缘等级76、室内变压器宽面推进时，低压侧向外；窄面推进时，油枕侧向外77、油浸变压器附件的控制导线应采用：耐油性能的绝缘导线78、变压器箱体外壳可靠接地（PE），其低压侧中性点应接在：接地干线79、变压器中性点的接地回路中的连接点要求：1靠近变压器侧2可拆卸80、变压器的极性和组别测量方法：1直流感应法2交流电压法81、变压器的直流电阻测量：1电桥法2电压降法82、变压器测绝缘电阻：1高压绕组用2500摇表2低压绕组用500摇表3测完放电83、变压器注油后的交流耐压试验前（摇表测绝缘）静置时间：1大容量12h2小容量5h84、变压器送电试运行：1全压冲击2高压侧先投3冲击5次4第一次超10min5空载运行24h85、变压器试运行注意：1冲击电流2空载电流3一二次电压4温度5做记录86、电动机安装前检查空气间隙，各点差值与平均值的比值：±5%87、电动机的干燥，1kV以下电机：1使用1000摇表2电阻值超1MΩ88、电动机的干燥，≥1kV的电机：1用2500摇表2定子1MΩ3转子0.5MΩ4吸收比≥1.389、电动机外加热源干燥方法：1热风法2电阻器加热法3灯泡照射法（其余为通电加热）90、电动机干燥：1最高控制在70-80度2每小时温升5-8度3同一温度下5h电阻不变合格91、干燥时测温度：1酒精温度计2电阻温度计3温差热电偶4水银温度计不适用92、电动机保护装置：1短路2差动3过电流4低电压5单相接地93、绕线式感应电动机的启动方法：1串接电阻2串接频敏变阻器94、直接启动适用于？类型电动机：1小容量2功率不超1kW3启动电流不超额定电流6倍95、频繁启动的大中型电动机：1宜采用降压启动2不宜采用电枢回路串电阻启动96、电动机试运行前测绝缘：1用500摇表2超0.5MΩ3接地线截面超2.5mm97、电动机试运行：1空载运行2h并记录空载电流2滑动轴承温升不超45度，滚动不超60度98、电杆基础施工：1坑深偏差±50mm2中心偏差±30mm99、铁塔采用螺栓连接；晴天测电阻表；线路试运行冲击合闸3次100、电缆沟敷设：1水平距35mm2防水措施3电控分开4入室设防火墙5钢筋混凝土盖板（50kg）第二篇：一级建造师机电实务考点记忆程序办理批准手续后将其列入合格供应商名册，在签订供货合同。

教材P133导叶持环或隔板得安装中的隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。

口诀:各家垃圾找中心。

对应关系:各-隔板安装方法，家-假轴找中心，垃-拉钢丝找中心，圾-激光准直仪找中心，找中心-找中心。

多选：隔板安装找中心的方法有()找中心A假轴B定子C转子D拉钢丝E激光准直仪答案：ADEP133助记口诀：各家垃圾找中心各(隔)板安装找中心的方法有()找中心家(假)轴找中心垃(拉)钢丝找中心垃圾(圾)找中心(激)光准直仪(找中心);;;;;;;;;;;;机电实务教材P221电梯的基本构成，从空间站位看，电梯一般有由机房、层站、井道、轿厢组成口诀:机警教程。

情景解释：有一本教程教你如何变得更机警。

对应关系:机-机房;警-井道;教-轿厢;程-层站。

多选：从空间占位看，电梯设备的基本构成由()组成a机房b井道c轿厢d层站e层门答案：abcdp221助记口诀：机警教程机(机)房警(井)道教(轿)厢程(层)站;;;;;;;;;;;;电梯工程施工质量验收规范的适用范围，该规范适用于液力驱动的曳引式或强制式电梯，液压电梯，自动扶梯或自动人行道电梯安装工程的质量验收，不适用于杂物电梯。

我们只记适用范围的电梯。

口诀:抢野鸭子。

情景解释：连野鸭子都被抢，真是世风日下啊!没有买卖就没有杀害!对应关系:抢---强制式电梯，野---曳引式电梯，鸭---液压电梯，子---自动扶梯和自动人行道。

;;;;;;;;;;;;教材P128钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱，并应全数检查。

口诀：刚哥分家去温泉!!情景解释:刚哥和于谦分家为了去泡温泉对应关系:刚哥-钢构件制作工艺要求中的钢材切割面或剪切面;分-无分层;家-无夹渣;去-无大于1mm缺棱;温-无裂纹;泉-应全数检查。

;;;;;;;;;;;;高压电器的种类，按照它在电力系统中的作用可分为:开关电器，保护电器，测量电器，限流电器，成套电器及组合开关，其他，如电力电容器等。

2018⼀建精讲机电必背考点1H411010机电⼯程常⽤材料1H411011常⽤⾦属材料的类型及应⽤⼀、⿊⾊⾦属材料的类型及应⽤（⼀）碳素结构钢（普碳钢）1.碳素结构钢的分级按照碳素结构钢屈服强度的下限值将其分为四个级别，其钢号对应为Q275及以下，其中Q代表屈服强度，数字为屈服强度的下限值，数字后⾯标注的字母A、B、C、D表⽰钢材质量等级，即硫、磷质量分数不同，A级钢中硫、磷含量最⾼，D级钢中硫、磷含量最低（即：A级质量等级最低，D级质量等级最⾼）。

2.碳素结构钢的特性及⽤途（1）Q195、Q215、Q235A和Q235B塑性较好，有⼀定的强度，通常轧制成钢筋、钢板、钢管等；Q235C、Q235D 可⽤于重要的焊接件。

（2）碳素结构钢具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，⼀般不再进⾏热处理，能够满⾜⼀般⼯程构件的要求，所以使⽤极为⼴泛。

（⼆）低合⾦结构钢（低合⾦⾼强度钢）1.低合⾦结构钢的分级（有Q345及以上⼋个强度等级）2.低合⾦结构钢的特性及⽤途（1）低合⾦结构钢具有⾼强度、⾼韧性、良好的冷成形和焊接性能、低的冷脆转变温度和良好的耐蚀性等综合⼒学性能。

（2014案）（2）低合⾦结构钢主要适⽤于桥梁、钢结构、锅炉汽包、压⼒容器、压⼒管道、船舶、车辆、重轨和轻轨等制造。

（2011多）（三）铸钢和铸铁（四）特殊性能低合⾦⾼强度钢（特殊钢）1.特殊性能低合⾦⾼强度钢分类⼯程结构⽤特殊钢主要包括耐候钢、耐热钢、耐海⽔腐蚀钢、耐磨钢、表⾯处理钢材、汽车冲压钢板、⽯油及天然⽓管线钢、⼯程机械⽤钢与可焊接⾼强度钢、钢筋钢、低温⽤钢以及钢轨钢等。

（五）钢材的类型及应⽤（型钢、板材、管材、钢制品）（2014单）1.型钢。

例如，电站锅炉钢架的⽴柱通常采⽤宽翼缘H型钢；炉墙刚性梁采⽤⼯字钢制成。

3.管材。

机电⼯程中常⽤的有普通⽆缝钢管、螺旋缝钢管、焊接钢管、⽆缝不锈钢管、⾼压⽆缝钢管等。

例如，锅炉⽔冷壁和省煤器使⽤的⽆缝钢管⼀般采⽤优质碳素钢管或低合⾦钢管，但过热器和再热器采⽤15CrMo或12CrlMoV等材质的⽆缝钢管。

备考2018年一建机电实务重要考点记忆口诀背诵口诀1.低合金结构钢适用于制造锅炉汽包、压力、压力管道、桥梁、重轨和轻轨等。

记口诀：“官(管)人(容)过(锅)桥……重情”或“轻重管，容过桥”。

2.板材分为普通碳素钢板、低合金结构钢板、不锈钢板和镀锌钢薄板。

记口诀：“不敌(低)锌碳”。

3.机电工程中常用的管材有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管和高压无缝钢管。

记口诀：“普通高压罗汉无缝管”或“罗汉三无钢管”。

4.轻金属有铝、镁和钛。

记口诀：“美女太轻”。

5.硅酸盐材料包括水泥、玻璃棉、砌筑材料和陶瓷。

记口诀：“乌龟积材，水汽波涛”。

6.通用机械设备包括切削设备、锻压设备、铸造设备、输送设备、风机设备、泵设备和压缩机设备。

记口诀：“七(切)段著书封压宝(泵)”。

7.泵分为离心式、妯流式和混流式。

记口诀：“妯娌混”。

8.泵的常用参数包括流量、扬程、功率、效率和转速。

记口诀：“杨柳转二绿(率)”。

9.风机的性能参数包括流量(又称为风量)、风压、功率、效率、转速和比转速。

记口诀：“小风流逼供传”。

10.回转式压缩机可分为滑片式、螺杆式、转子式。

记口诀：“鸭(子)会转转滑螺”。

11.压缩机的性能参数包括容积、流量、吸气压力、排气压力和工作效率。

记口诀：“笑容犀牛牌”。

12.有挠性牵引件的输送设备包括带式输送机、板式输送机、刮板式输送机、提升机和架空索道。

记口诀：“有挠带刮板升高”。

13.无挠性牵引件的输送设备包括螺旋输送机、滚柱输送机和气力输送机。

记口诀：“无挠性的___滚”。

14.锻压设备按传动方式分为锤、液压机、曲柄压力机、旋转锻压机和螺旋压力机。

记口诀：“___去野炊”。

15.普通砂型铸造设备包括湿砂型、干砂型和化学硬化砂型铸造设备。

记口诀：“干石化”。

16.变压器的性能参数由变压器线圈的绕组匝数、连接组别方式、外部接线方式及外接元器件来决定。

记口诀：“变性餐咋(匝)连外线去(器)”。

17.高压成套装置包括一个或多个高压开关设备和相关的控制、测量、信号、保护等设备。

2018年一级建造师《机电》考前重要知识点汇总2018.4.28机电工程常用材料及工程设备1、 Q195、Q215、Q235A和Q235B塑性较好，有一定的强度，通常轧制成钢筋、钢板、钢管等；Q235C、Q235D 可用于重要的焊接件；Q235和Q275强度较高，通常轧制成型钢、钢板作构件用。

（掌握）2、例如，Q235含碳量适中，具有良好的塑性、韧性、焊接性能、冷加工性能，大量生产钢板、型钢、钢筋，用以建造高压输电铁塔、桥梁、厂房屋架等，其中C、D级钢含硫、磷量低，相当于优质碳素钢，适用于制造对可焊性及韧性要求较高的工程结构机械零部件，如机座、支架、受力不大的拉杆、连杆、轴等。

3、低合金结构钢根据屈服强度划分，其共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个强度等级。

如，Q345强度比普碳钢Q235高约20%〜30% （掌握）4、耐热钢要求在高温下具有良好的抗蠕变、抗断裂和抗氧化的能力，以及必要的韧性。

例如，在加热炉、锅炉、燃气轮机等高温装置中的零件就是使用耐热钢。

钢轨钢分为轻轨钢和重轨钢，轻轨钢主要用于临时运输线和中小型起重机轨道，重轨钢主要用于铁道、大型起重机轨和吊车轨道。

5、耐磨钢常用于承受严重磨损和强烈冲击的零件。

例如，车辆履带、挖掘机铲斗、破碎机膊板、铁轨分道叉等使用的就是耐磨钢。

6、有色金属的种类很多，密度大于4.5g/cm3的金属称为重金属，如铜、锌、镍等；密度小于等于4.5g/cm3的金属称为轻金属，如铝、镁、钛等。

（掌握）7、在纯铜中加人合金元素制成铜合金，除了保持纯铜的优良特性外，还具有较高的强度，主要品种有黄铜、青铜和白铜，在机电工程中广泛使用的是铜合金。

例如，机电设备冷凝器、散热器、热交换器、空调器等就是使用黄铜制造的，黄铜是以锌为主要合金元素制成的铜合金。

锰含量高的锰白铜可制作热电偶丝。

（必须掌握）8、工业纯铝密度小，熔点低，具有良好的导电性和导热性，仅次于金、银和铜，塑性好，但强度、硬度低，耐磨性差，不适合制作受力的机械零件，可进行各种冷、热加工。
