2016年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H412000机电工程专业技术1H412000机电工程专业技术1H412010测量技术2015年1单1H412011测量的方法1H412012测量的要求1H412013常用测量仪器的应用1H412011测量方法P27阅读了解4．受施工环境干扰。
施工场地上工种多、交叉作业频繁，并要填、挖大量土石方，地面变动很大，又有车辆等机械振动，因此各种测量标志必须埋设稳固且在不易破坏的位置。
解决办法是采用二级布设方式，即设置基准网和定线网。
基准网远离现场定线网布设于现场，当定线网密度不够或者现场受到破坏时，可用基准网增设或恢复之。
定线网的密度应尽可能满足一次安置仪器就可测设的要求。
四、工程测量的基本原理与方法（P28）（一）水准测量原理水平视线测定点位高程的方法：高差法、仪高法通过计算——高差法。
架一次仪器可以同时测多点高程——仪高法。
沉降观测——二等水准测量法。
基准点在埋设后就开始第一次观测。
（二）基准线测量原理（P28）基准线测量原理：是利用经纬仪和检定钢尺，根据两点成一线原理测定平面安装基准线不少于纵横两条。
测定待定点位的方法：①水平角测量②竖直角测量。
五、工程测量程序（P28）建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
六、工程测量竣工图绘制（P28-29）案例：新建工程边竣工边编绘总平面图的优点。
答：新建的企业竣工总平面图的编绘，最好是随着工程的陆续竣工相继进行编绘。
其优点是：既可以作为交工验收的资料，又可以大大减少实测工作量，节约人力和物力。
案例：竣工图作用答：竣工图既是机电工程施工过程及结果的真实记录，也是机电工程投产后是否能达产达标的重要保障内容之一。
P303．竣工总平面图的绘制比例尺一般采用1：1000，某些特别密集的地区，也可局部采用1：500的比例尺。
（二）连续生产设备安装的测量（P30）1．安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线。
2016年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H420000机电工程项目施工管理（一）1H420000机电工程项目施工管理分值：案例题45-70分选择题4-8分案例分析题在第二章中都考些什么？招投标开始→施工准备→施工过程中→试运行→竣工验收→保质期中遇到的如何去预防、控制，如何找原因、解决合同履行问题成本问题进度问题质量问题安全问题内部协调问题环境保护问题1H420010机电工程项目及其建设程序二、项目实施阶段（P250）可行性研究报告经审查批准后，一般不允许作变动，项目建设进入实施阶段。
项目实施阶段的主要工作包括——勘察设计、建设准备、项目施工、竣工验收投入使用。
（一）勘察设计4．施工图设计应当满足——设备材料的采购、非标准设备的制作、施工图预算的编制和施工安装等的需要。
5．所有设计文件除原勘察设计单位外，与建设相关各方均无权进行修改变更，发现确需要修改的，应征得原勘察设计单位同意，并出具相应书面文件。
6．由投标单位进行的深化设计的设计文件，亦要由原设计单位审查确认或批准。
P250-251，阅读了解P250最后1行项目施工管理的重点是——进度、质量、安全，从而降低工程建设的投资或成本。
P2514．建设单位在组织工程竣工验收前，应提请当地的建设档案管理部门（城建档案管理机构）对工程档案进行预验收；未取得工程档案验收认可文件，不得组织工程竣工验收。
1H420020机电工程项目管理的任务阅读了解，P255（二）按采购方式可分为招标采购、直接采购和询价采购3种类型。
掌握，P256（二）设备采购合同的管理3．设备采购合同履行的环节包括——到货检验、损害、缺陷、缺少的处理、监造监理、施工安装服务、试运行服务等。
P256一、进度计划管理总包要将总体建设计划告知各分包；分包的进度计划要符合合同的约定；总包要对分包的进度计划进行审核确认。
【问题】如何实施进度计划？理由是什么？答：进度计划的实施应建立跟踪、监督、检查、报告机制。
一建科目主流老师推荐（锦绣建议，仅供参考）
机电：基础不好的考友，听胡云，年轻，讲的通俗易懂；
董美英（精讲还可以，不少粉丝）
唐琼（千年复读机，困得时候不要听）
屈刘侯江，分别指屈东利，刘平玉，侯杏莉（侯姥姥），江汉，其中侯姥姥被称
为机电第一人，（冲刺班，划重点，后期听，必不可少）
建筑：基础不好的考友,推荐王玮，李佳升，带你过课本，比单单自己看书要强
1、王树京（大师水准，推荐学习精讲班，尤其第一章）
2、老左（左红军），（褒贬他的都有，风格偏幽默，推荐第二章）
李立军（讲的生动，阅过卷，而且命中率不错，极力推荐）
朱红（冲刺班，后期听）
市政：颜海（学历很高，对知识理解得比较透，但讲的一般，仅推荐精讲班）
李四德（推荐他的案例）
申玉辰（不推荐基础不扎实的学员看，讲的比较快）
陈明（大师级人物，极力推荐）
公路：高玲玲（讲的细致，注意引导）
吴勇（讲得不错，非常推荐）
水利：刘永强（大师级人物，极力推荐）
唐涛（有背景，13年押题命中率极高）
管理：1、顾永才（讲的还可以，推荐听听）
肖国祥（14年表现不佳）
2、朱俊文（中业老师里面，比较靠谱的一位，推荐）
法规：基础不牢靠，或者第一年考的推荐王竹梅，讲的细致
蔡恒（没什么特色，精讲一般）
高唱（学员好评不少，推荐学习）
陈印（大师级别，极力推荐，全听）
经济：达江（围绕教材大纲，知识上不马虎）
王玲（精讲还不错，推荐）
梅世强（一方面长得帅，另一方面是大师级别，极力推荐）
以上是锦绣根据自己理解和学员反映总结的，各位根据自身情况参考，毕竟适合的才是最好的。

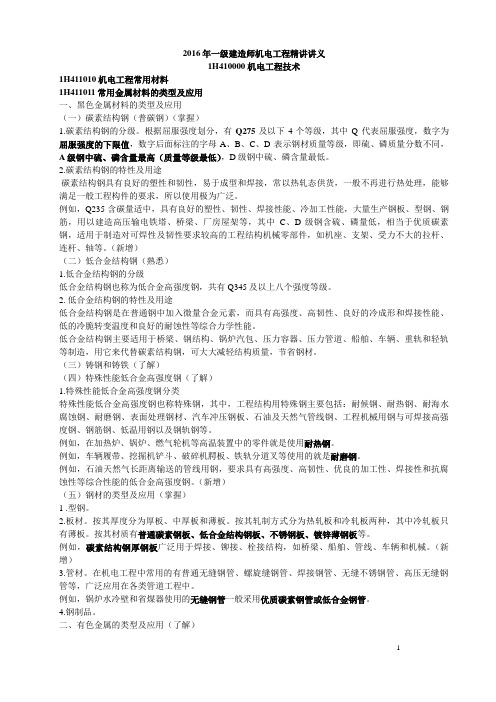

2016年一级建造师机电工程精讲讲义1H410000 机电工程技术1H411010 机电工程常用材料1H411011常用金属材料的类型及应用一、黑色金属材料的类型及应用（一）碳素结构钢（普碳钢）（掌握）1.碳素结构钢的分级。
根据屈服强度划分，有Q275及以下4个等级，其中Q 代表屈服强度，数字为屈服强度的下限值，数字后面标注的字母A、B、C、D 表示钢材质量等级，即硫、磷质量分数不同，A 级钢中硫、磷含量最高（质量等级最低），D级钢中硫、磷含量最低。
2.碳素结构钢的特性及用途碳素结构钢具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，一般不再进行热处理，能够满足一般工程构件的要求，所以使用极为广泛。
例如，Q235含碳量适中，具有良好的塑性、韧性、焊接性能、冷加工性能，大量生产钢板、型钢、钢筋，用以建造高压输电铁塔、桥梁、厂房屋架等，其中C、D级钢含硫、磷量低，相当于优质碳素钢，适用于制造对可焊性及韧性要求较高的工程结构机械零部件，如机座、支架、受力不大的拉杆、连杆、轴等。
（新增）（二）低合金结构钢（熟悉）1.低合金结构钢的分级低合金结构钢也称为低合金高强度钢，共有Q345及以上八个强度等级。
2. 低合金结构钢的特性及用途低合金结构钢是在普通钢中加入微量合金元素，而具有高强度、高韧性、良好的冷成形和焊接性能、低的冷脆转变温度和良好的耐蚀性等综合力学性能。
低合金结构钢主要适用于桥梁、钢结构、锅炉汽包、压力容器、压力管道、船舶、车辆、重轨和轻轨等制造，用它来代替碳素结构钢，可大大减轻结构质量，节省钢材。
（三）铸钢和铸铁（了解）（四）特殊性能低合金高强度钢（了解）1.特殊性能低合金高强度钢分类特殊性能低合金高强度钢也称特殊钢，其中，工程结构用特殊钢主要包括：耐候钢、耐热钢、耐海水腐蚀钢、耐磨钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。
机电工程常用材料分为：金属材料、非金属材料和电气线材。
P1金属材料分为：黑色金属、有色金属。
P1黑色金属：碳素钢又叫普碳钢，如Q235 Q表示屈服强度，数字表示下限值。
性能：具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，一般不再热处理。
Q235含碳适中，具有良好的塑形和韧性、焊接性能、冷加工性能，大量生产钢板、型钢、钢筋，用以建造高压输电铁塔、桥梁、厂房屋架等，其中C、D级含硫磷量低，相当于优质碳素钢，适用于制造对可焊性及韧性要求较高的工程结构零部件，如机座、支架、受力不大的拉杆、连杆、轴。
低合金钢：具有高强度、高韧性、良好的冷成型和焊接能力、低的冷脆转变温度和良好的耐腐烛性，用于桥梁、钢结构、锅炉气包、压力容器、压力管道、船舶、车辆、重轨和轻轨等。
可大大减轻结构质量，节省钢材。
如鸟巢就是用Q460.P2铸钢和铸铁：铸钢主要用于制造形状复杂、需要一定强度、塑性和韧性的零件，如轧钢机架选择碳素铸钢，齿轮一般采用合金铸钢件制造。
铸铁是碳含量大于2.11%的铁碳合金，如普通罩壳、阀壳等用灰铸铁制造，液压泵壳用孕育铸铁，凸轮用球墨铸铁制造。
P3特殊性能低合金高强度钢：在钢中加入少量合金元素，使其在金属基体表面形成保护层，提高钢材的耐候性能，同时保持钢材具有良好的焊接性能。
如耐热钢、耐磨钢、汽车冲压钢板、石油天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢及钢轨钢。
P3钢材类型及应用型钢：圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢、钢轨。
电站锅炉钢架的立柱通常采用宽翼缘H型钢。
P3板材：厚板、中厚板和薄板，按其材质有普通碳素钢板、低合金钢板、不锈钢板、镀锌钢板。
中低压锅炉气包常为专用锅炉碳素钢，高压锅炉气包常用低合金钢。
P4管材：普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管。
锅炉水冷壁和生煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，过热器再热器根据壁温通常采用15CrMo或12Cr1MoV等。
2016年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H412030焊接技术1H413000工业机电工程专业技术1H412030焊接技术2015多选1H412031焊接材料与设备选用原则1H412032焊接方法与工艺评定1H412033焊接应力与焊接变形及其控制1H412034焊接质量检验方法1H412031焊接材料与设备选用原则（P50-55）焊条的选用原则（P51）（1）按焊接材料的力学性能和化学成分选用；（2）按焊接的使用性能和工作条件选用；（3）按焊件的结构特点和受力状态；（4）考虑施焊条件；（5）考虑生产效率和经济性。
焊条的选用（P51）场合条件选用的焊条普通结构钢熔敷金属抗拉强度等于或稍高于母材的焊条合金结构钢焊条的合金成分要与母材相同或相近焊缝易产生裂纹的情况下比母材强度低的焊条母材中碳、硫、磷偏高低氢型焊条受震动冲击的焊件低氢型焊条焊接部位难以清理的焊件通风条件差的场合酸性焊条接触腐蚀介质的焊件不锈钢焊条（二）焊丝（P51-52）选择实心焊丝的成分主要考虑焊缝金属与母材力学性能或物理性能的良好匹配，如耐磨性、耐蚀性。
焊丝分类实心焊丝钨极惰性气体保护焊保护气体主要采用氩气Ar熔化极惰性气体保护焊以外加气体作为电弧介质药芯焊丝药芯焊丝按保护情况分——①气体保护（CO 2、富Ar 氩混合气体）②自保护③埋弧堆焊焊丝分类实心焊丝药芯焊丝有缝药芯焊丝优点：可以用较大焊接电流进行全位置焊接无缝药芯焊丝（三）保护气体（P52-53）惰性气体：主要有氩气、氦气及其混合气体；用以焊接——①有色金属②不锈钢③质量要求高的低碳钢④低合金钢。
CO2气体：是唯一适合于焊接的单一活性气体；CO2气体保护焊具有——焊速高、熔深大、成本低和全空间位置焊接；【2014单选】广泛应用于碳钢和低合金钢的焊接。
（四）焊剂（P52-53）焊剂的作用——对熔化金属起①保护②冶金作用。
焊剂的分类方法类别（可以暂时不看）按制造方法熔炼焊剂（使用最广泛）、烧结焊剂、粘接焊剂（又称为陶质焊剂）按化学成分髙猛焊剂、中锰焊剂、低锰焊剂、无锰焊剂按化学特性酸性焊剂、碱性焊剂、中性焊剂按焊剂用途埋弧焊剂、电渣焊剂3．焊剂使用注意事项（P53-54）☐为防止产生气孔，焊接前接缝处及附近20mm的焊件表面应除铁绣、油污、水分；☐埋弧焊的焊剂必须与所焊钢种和焊丝相匹配；☐电渣焊的焊剂应有——适当的导电率；适当的黏度；较高的蒸发温度；良好的脱渣性、抗裂性、抗气孔的能力。
2016年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H413020电气工程安装技术1H413030管道工程安装技术1H413020电气工程安装技术2015年1单1多1H413021成套配电装置的安装技术1H413022变压器的安装技术1H413023旋转电机的安装技术1H413024输配电线路的施工技术1H413025防雷与接地装置的安装要求1H413021成套配电装置的安装技术（P79-82）（二）高压开关柜安装要求（P80）高压开关柜的结构有固定式和移开式（手车式）。
常用的移开式（手车式）开关柜的安装要求有。
阅读了解（1）检查防止电气误操作的“五防”装置是否齐全，动作应灵活可靠。
“五防”即：防止带负荷拉合刀闸、防止带地线合闸、防止带电挂地线、防止误走错间隔、防止误拉合开关。
续上页（2）手车推拉应灵活轻便，无卡阻、碰撞现象。
相同型号的手车应能互换。
（3）手车推入工作位置后，动触头顶部与静触头底部的间隙应符合要求。
（4）手车和柜体间的二次回路连接插件应接触良好。
（5）安全的隔离板应开启灵活，随手车的进出而相应动作。
（6）手车与柜体间的接地触头应接触紧密。
当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。
三、成套配电装置试验及调整要求（P80-81）（一）成套配电装置试验及调整要求1．高压试验应由当地供电部门许可的试验单位进行。
2．试验内容——…….SF6气体绝缘开关设备的漏气率及含水率检查。
3．调整——过电压继电器、时间继电器、信号继电器等机械联锁调整。
4．用500V兆欧表测试二次回路的绝缘电阻，必须大于0.5MΩ二次回路如有电子元件时应使用万用表测试。
（二）高压开关柜（手车式）试验要求（P81）1．工频耐压试验避雷器手车、变压器手车、电压互感器手车拉出，不参与试验2．动作试验将断路器置于在工作位置和试验位置，进行电动分合闸操作。
3．联锁试验手车移动时，断路器处于分闸状态；断路器合闸时，连锁机构应被锁住，手车不能推动。
2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H413010机械设备安装技术1H413000工业机电工程专业技术1H413010机械设备安装技术【2014年1单1多、案例】1H413011机械设备基础的种类及验收要求1H413012机械设备安装程序1H413013机械设备安装的方法1H413014机械设备安装的精度控制要求1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）1．【2007年真题】精密、大型设备安装基础需要考虑减小基础振幅、减弱基础振动或控制基础沉降等，最适合采用的基础是（）。
A．扩展基础B．联合基础——适用于：大型动力设备当地基承载力比较低的时候。
C．桩基础D．沉井基础【答案】C1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）2．【2011年真题】综合考虑各种因素，大型储罐选择（）基础较为妥当。
A．混合B．砂垫层C．深井D．框架式——适用于作为电机、压缩机等设备的基础。
【答案】B1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）3．【2013年真题】按埋置深度分类的机械设备基础是（）。
A．箱式基础——按结构形式分类B．垫层基础——按材料组成分类C．减振基础——按使用功能划分D．联合基础——按埋置深度分类【答案】D二、设备基础施工质量验收要求（P66-67）2．设备基础混凝土强度的验收要求（P66）【2009多选、2011案例分析】（1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收①混凝土配合比②混凝土养护③混凝土强度是否符合设计要求；如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用①回弹法②钻芯法等对基础的强度进行复测。
（2）重要的设备基础应用重锤做预压强度试验，预压合格并有预压沉降详细记录。
近期需要掌握的案例素材（一级）1、新建工程边竣工边编绘总平面图的优点2、简述竣工图作用3、在松软的地基上进行流动式起重机的吊装作业，对地基如何处理？4、起重作业中选择钢丝绳需要考虑哪些主要因素5、简述起重机械失稳的主要原因及预防措施6、利用已有建筑物作地锚应如何处理？7、焊接作业前，班长按焊接工艺评定报告进行了技术交底问是否妥当？理由？8、在拟定焊接方法时需要考虑哪些因素？9、如何编制焊接工艺规程？或：如何编制焊接工艺指导书、工艺卡？10、预防焊接变形有哪些措施？11、成套配电装置的主要整定哪些内容？12、变压器的试验项目有哪些？13、说明项目部选用内拉线抱杆分解组塔法的理由14、简述在有火灾危险的环境中电气设备的接地要求15、在管道轴测图上应表明哪些焊接工艺信息？16、钢构件安装主要环节有哪些？17、锅炉安装质量控制点有哪些？18、控制设备及管道腐蚀的方法有哪些？19、选择绝热材料时，化学性能上需要考虑哪些主要的问题？20、烘炉阶段的主要工作有哪些？21、智能化工程监控系统产品接口测试文件应包括22、智能化工程系统检测前施工单位应向建设单位提交哪些资料？23、消防验收前施工单位应向建设单位提交哪些资料？24、对于A3级许可企业的专项条件有哪些？25、特种设备书面告知备案应提交哪些资料？26、设备采购合同履行的环节包括哪些内容？27、如何实施进度计划？理由是什么？28、试运行的技术准备工作主要有哪些工作内容？29、总包对分包从哪些方面进行管理？30、布置施工总平面图要考虑哪些内容？31、施工方案编制内容——32、施工方案交底内容——33、简述材料库存管理的要求有哪些？（材料库存管理应从哪几方面开展？）34、进场的施工机械应达到什么要求？35、人工费如何控制？36、材料费用如何控制？37、机械费如何控制？38、针对裂纹缺陷的质量预控措施39、针对夹渣缺陷的质量预控措施40、针对气孔缺陷的质量预控措施41、针对未焊透缺陷的质量预控措施42、离心泵试运行结束后应完成那些工作？1、新建工程边竣工边编绘总平面图的优点答：新建的企业竣工总平面图的编绘，最好是随着工程的陆续竣工相继进行编绘。
2016年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H413050动力设备安装技术1H413060自动化仪表工程安装技术1H413050动力设备安装技术2015年2单1H413051汽轮发电机安装技术1H413052锅炉设备安装技术1H413051汽轮发电机安装技术（P129-133）（一）汽轮机分类（P129 ）热电联产汽轮机具有——大功率、多级、高初参数等特点。
常见的分类形式分类按工作原理冲动式、反动式按热力特性凝汽式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机、多压式汽轮机等按气流方向轴流式、辐流式、周流（回流）式汽轮机按主蒸汽压力低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机按结构单级汽轮机和多级汽轮机按用途工业驱动汽轮机、电站汽轮机【供热式汽轮机（又称热电联产汽轮机）多采用轴流式、凝气式（或抽气式）】（二）汽轮机设备组成（P129-130 ）电站汽轮机设备主要有：①汽轮机本体设备；②蒸汽系统设备；③凝结水系统设备；④给水系统设备；⑤其他辅助设备。
汽轮机本体P129倒数第2行静止部分汽缸、喷嘴组、隔板、隔板套、汽封、轴承及紧固件等转动部分叶栅、叶轮、主轴、联轴器、盘车器、止推盘、危急保安器等发电机组成（P130）包含定子机座、定子铁心、定子绕组、端盖转子转子锻件（也称转子铁芯）激磁绕组（也称励磁绕组）护环、中心环、风扇（一）汽轮机设备安装程序（P130）注意考前复习巩固（分段记忆）基础和设备的验收→底座安装→汽缸和轴承座安装→轴承和轴封安装→转子安装→导叶持环或隔板的安装→汽封及通流间隙的检查与调整→上、下汽缸闭合→联轴器安装→二次灌浆→汽缸保温→变速齿轮箱和盘车装置安装→调节系统安装→调节系统和保安系统的整定与调试→附属机械设备安装。
（二）2．汽缸和轴承座安装（P130 ）2）低压外上缸组合包括——先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。
3）低压内缸组合包括——低压内缸就位找正，隔板调整，低压转子吊入汽缸中并定位，通流间隙调整。
（组合示意图见下一页）（低压缸组合进程示意图）低压外下缸组合、找中心→低压内缸组合、吊入转子→外上缸组合→扣大盖假轴找中心激光找中心（2）整体到货的高、中压缸安装（P131）2．整体到货汽轮机高、中压缸现场不需要组合装配，汽轮机通过辅装在缸体端部的运输环对转子和汽缸的轴向、径向定位（需要校核，检查运输过程转子是否有移位）对于高压缸或中压缸，目前多数采用上猫爪搁置在轴承支承面上的支承形式。
但在高压外缸或中压外缸进行就位、找中时，不可能用上外汽缸及其猫爪来就位、找中，只能用下半汽缸来就位、找中。
3．转子安装（P131）转子安装包括：①转子吊装②转子测量③转子、汽缸找中心。
☐转子吊装应使用——由制造厂提供并具备出厂试验证书的专用横梁和吊索。
转子测量应包括：①轴颈圆度②圆柱度的测量③转子跳动测量（径向、端面和推力盘不平度）（用百分表，P444）④转子水平度测量对转子叶片应按制造厂要求进行叶片静频率测试。
☐转子中心孔的探伤检查应在制造厂厂内进行，并应提供质量合格证明。
4．导叶持环或隔板的安装（P131）隔板安装找中心一般有：①假轴找中心②拉钢丝找中心③激光准直仪找中心汽轮机隔板孔的同轴（心）度测量钢丝直径不宜超过0.40mm，钢丝的拉力应为破坏应力的3/4，测量时应对钢丝垂弧进行修正。
导叶环导叶片6．上下气缸闭合（扣大盖）（P131-132 ）P132第1行汽缸紧固一般釆用冷紧，冷紧顺序应从汽缸中部开始，左右对称依次紧固。
扣大盖步骤——吹扫→试扣→试扣检验→抹涂料→扣盖→预紧→紧固。
7．凝汽器安装（P132 ）凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段，凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加额外应力。
（下一页管束安装示意图）凝汽器管束安装（工程实景图）凝汽器管束安装（工程实景图）好不容易穿完了，来张整体的8．轴系对轮中心的找正（P132）轴系对轮中心找正主要是对：①高中压对轮中心；②中低压对轮中心；③低压对轮中心；④低压转子——电转子对轮中心的找正。
在轴系对轮中心找正时，首先要以低压转子为基准（2014单选）其次对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；（见下一页实例）如：某工程600MW机组轴系中心找正内容，轴系中心找正要进行多次。
即：☐轴系初找；☐凝汽器灌水至运行重量后的复找；☐汽缸扣盖前的复找；☐基础二次灌浆前的复找；基础二次灌浆后的复找；☐轴系联结时的复找。
除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。
三、发电机设备的安装找正（P132-133）阅读了解（一）发电机设备安装程序（2015单选）定子就位→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
（二）发电机定子安装技术要求（P132-133）（阅读了解）1．发电机定子的卸车要求发电机定子较重，卸车方式主要采用：液压提升装置卸车液压顶升平移方法卸车2．发电机定子的吊装技术要求发电机定子吊装通常有采用的方案：①液压提升装置吊装②专用吊装架吊装③行车改装系统吊装（三）发电机转子安装技术要求（P133 ）1．发电机转子穿装前进行单独气密性试验，消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。
2．发电机转子穿装工作要求。
必须在完成①机务（如支架、千斤顶、吊索等服务准备工作）。
②电气③热工仪表的各项工作后，会同有关人员对定子和转子进行最后清扫检查，确信其内部清洁，无任何杂物并经签证后方可进行。
发电机转子穿装常用的方法：☐滑道式☐接轴☐用后轴承座作平衡重量的方法☐用两台跑车的方法发电机转子穿装（滑道式示意图）（P133）发电机转子穿装（接轴倒链推送示意图）（转子尾部）倒链推送1H413052锅炉设备安装技术（P133-138）一、锅炉设备的组成（P133）电站锅炉系统的组成（P134）锅炉本体炉膛、燃烧器、锅筒（也称汽包）或汽水分离器、水冷壁、再热器、过热器、省煤器、空气预热器、烟道、构架和炉墙锅炉辅助设备送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备等。
（一）电站锅炉安装一般程序电站锅炉安装一般程序（P134）——（分三段记忆）设备的清点检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽包安装→锅炉本体受热面的安装→尾部受热面的安装→燃烧设备的安装→附属设备安装→热工仪表保护装置安装→单机试转→报警及连锁试验→水压试验→锅炉热态调试与试运转。
（二）锅炉钢架安装技术要点（P134）3．锅炉钢架安装程序——基础划线→柱底板安装、找正→立柱、垂直支撑、水平梁、水平支撑安装→整体找正→高强度螺栓终紧→平台、扶梯、栏杆安装等。
4．锅炉钢架安装工艺和方法（1）锅炉钢架组合安装——根据土建移交的中心线进行基础划线。
（3）钢架安装找正的方法。
（P135第4行）☐检查中心位置——主要是用拉钢卷尺；☐检查大梁垂直度——用悬吊线坠或经纬仪；☐检查大梁水平度——用水准仪；☐测查炉顶水平度——用水平仪；同时要注意标尺正负读数与炉顶高低的偏差关系等。
（三）汽包安装技术要点（P135）2．汽包吊装的工艺和方法汽包的吊装有①水平起吊②转动起吊③倾斜起吊。
大型锅炉的汽包吊装多数采用倾斜起吊方法。
汽包吊装工艺过程：卸车→转正→吊装→就位→找正（四）锅炉受热面（组合）安装施工要求（P135）锅炉受热面的施工程序为：设备及其部件清点检查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。
2．锅炉受热面施工要求（P135-136）锅炉受热面施工场地是根据——①设备组合后体积②组合后的重量③现场施工条件来决定的。
锅炉受热面施工形式是根据——①设备的结构特征②现场的施工条件来决定的。
组件的组合形式包括直立式和横卧式。
受热面施工形式优点缺点直立式组合场占用面积少钢材耗用量大，安全状况较差。
横卧式钢材消耗少占用组合场面积多，且在设备竖立时，若操作处理不当则可能造成设备变形或损伤。
（四）锅炉受热面（组合）安装施工要求（P136）锅炉受热面组件吊装的一般原则是：先上后下，先两侧后中间。
先中心再逐渐向炉前炉后、炉左、炉右进行。
同一层杆件的吊装顺序为——立柱→垂直支撑（斜撑）→横梁→小梁→水平支撑→平台→爬梯→栏杆（五）电站锅炉安装质量控制要点（P136-137）锅炉安装质量控制点有哪些？（1）审查钢结构安装施工方案（2）锅炉受热面安装质量控制（3）燃烧器安装质量控制（4）锅炉密封质量控制（5）锅炉整体水压试验质量控制（6）回转式空气预热器安装质量控制三、锅炉热态调试与试运转（P137-138）锅炉机组在整套启动以前，必须完成——（考前按案例要求复习）☐锅炉设备，包括锅炉辅助机械和各附属系统的分部试运；☐锅炉的烘炉、化学清洗；☐锅炉及其主蒸汽、再热蒸汽管道系统的吹洗；☐锅炉的热工测量、控制和保护系统的调整试验工作。
1．严密性水压试验锅炉首次点火前，汽包锅炉应进行一次汽包工作压力下的严密性水压试验，直流锅炉宜进行一次过热器出口工作压力的严密性水压试验。
直流锅炉，没有汽包工质一次通过省煤器、蒸发受热（水冷壁）、过热器全部变成热水的锅炉1H413050动力设备安装技术【课堂练习】1．汽轮机按工作原理可以划分为（）。
P129 A．工业驱动B．电站驱动C．冲动式D．轴流式E．反动式【答案】CE【解析】选项AB，按用途分；选项D，按气流方向分；2．多压式汽轮机是按（）分类的。
P129A．工作原理B．热力特性C．主蒸汽压力D．结构形式【答案】B【解析】可以用排除法做题。
选项A——不是，第一题已做过；冲动式、反动式；选项C——按压力，低压、中压……超超临界；选项D——单级、多级。
3．发电机由定子和转子两部分组成，其中转子主要有（）组成。
P130 A．机座B．定子铁心C．护环D．激磁绕组E．端盖【答案】CD【解析】ABE是定子的组成部分。
4．高压外缸进行就位找正是用（）。
P131 A．低压缸B．高压内缸C．上猫爪D．高压下半缸【答案】D【解析】高压外缸找正无法用上猫爪的。
5．汽轮机转子跳动测量包括（）。
P131A．轴颈圆度B．圆柱度的测量C．转子水平度测量D．径向跳动E．端面和推力盘不平度【答案】DE【解析】问跳动测量，考括弧内的知识点。
转子测量应包括：轴颈圆度、圆柱度的测量、转子水平度测量。
转子跳动测量（径向、端面和推力盘不平度）。
6．汽轮机安装扣大盖的主要工序包括，扣盖前的吹扫、试扣（）、紧固等。
