断路器误跳闸的原因、现象和处理方法1．断路器误跳闸的缘由一次系统未发生故障，断路器误跳闸的缘由主要有：(1)二次回路故障。

如直流回路两点接地，二次回路中某些元件性能不良、损坏或短路，电缆或端子因受潮或腐蚀而使绝缘损坏等引起的二次回路短路等。

(2)人员误动。

如不当心误动某些二次元件。

(3)操动机构自行脱扣或机构故障。

(4)继电爱护装置误动或爱护出口继电器触点误接通短路等造成断路器误跳闸。

2．断路器误跳闸的现象(1)断路器跳闸时没有伴随系统冲击、表计冲击摇摆、照明突然变暗、设备声音特别等现象，现场检查无故障痕迹。

(2)跳闸后，该断路器回路的电流表及有功、无功表指示为零。

(3)故障记录显示各电气参数和波形无故障现象。

3．断路器误跳闸的处理(1)准时、精确地记录所消失的信号和象征。

依据设备及二次回路上有无工作、有无爱护动作信号发出、表计指示状况、所报信号、有无短路电流引起的冲击、现场有无明显的故障现象等综合分析推断是否为断路器误跳闸。

(2)检查断路器及其操动机构、二次回路等状况，分析引起误跳闸的缘由。

断路器误跳闸后，假如重合闸动作胜利，则不允许再检查处理该断路器的操动机构、爱护装置、二次回路等的问题，只能观看状况，记录信号和现象，同时汇报调度，以免处理过程中再次导致断路器误跳闸。

(3)假如误跳闸缘由为二次回路故障或操动机构问题，不能马上恢复送电的，应拉开误跳断路器两侧的隔离开关，依据调度命令，将负荷倒至备用电源供电，或通过倒运行方式等方法对负荷供电，将误跳断路器停运并做好平安措施。

无备用电源又不能倒运行方式时，停用检查处理完毕后，再送电或依据调度命令处理。

(4)假如有爱护动作信号发出，应依据是否有短路电流引起的冲击，电压是否突然下降，照明是否突然变暗，爱护范围内和范围外是否有故障痕迹，与调度联系了解系统运行状况，有条件时可以与故障录波图对比加以分析，以区分是发生故障爱护动作不正确，还是没有发生故障而爱护误动致使断路器跳闸。

关于配网线路跳闸故障分析及处理摘要：在配电网运行的过程中，线路故障是常见的一种缺陷，面对各种异常的状态，发生故障跳闸是常见的问题，本文针对配网线路跳闸故障进行了分析，并制定了相关的方案进行解决。

关键词：配网线路；跳闸；故障1、10kV线路跳闸类型概述国内10kV配网系统基本采用两段式保护，即以速断保护作为主保护，过流保护作为后备保护。

10kV线路跳闸是因为线路发生速断或过流情况，导致上级变电站的10kV馈线柜断路器动作，使整条10kV线路断电，由于配网线路多且网构复杂，使得故障也比较多。

2、跳闸原因分析2.1自然灾害所导致的故障自然灾害极容易造成线路的跳闸，比如在雷雨季节之时容易导致用户设备和配电设备损坏，有研究表明，由于雷击而造成的10kV配电线路跳闸占比是比较高的，60～70%左右。

除雷击外还有台风和暴雨等恶劣天气，也很容易造成线路跳闸。

2.2外力破坏所导致的故障就某地区2015年而言，由于外力破坏（比如由于道路改造等原因而导致的交通车辆对电线杆的破坏所引发的事故；市政施工等）引起的故障有23次。

每年由于外力所致使供电线路故障所占比相对较高。

2.3配电设备自身问题所导致的故障常见的配设备故障通常分为配变故障和线路故障，有以下几种：一是负荷过大而造成的变压器超载运行；二是一些早期的设备由于未及时做预防性试验，在运行太长时间而造成设备老旧；三是一些设备或线路在某些污染比较重的地区因腐蚀或绝缘体长期受潮所致设备绝缘性能下降而使得线路产生放电现象；四是抢修工程、业扩工程、配网工程中工作人员未认真把关，不良设备投入线路运行。

2.4用户设备引起的故障用户电力设备普遍存在无人管理、配电房防护措施不完善、电缆沟坍塌积水等问题，运行着多年的老型号电力设备相对现行的要求，技术标准偏低，与此同时，其内部绝缘、瓷瓶老化严重，经高温或风吹雨淋后易发生故障。

3降低10kV线路跳闸率主要措施3.1电缆故障应对措施根据某局在2015年对辖区故障跳闸率的统计得出：电缆类故障引起的跳闸有22单，占比为31.2%。

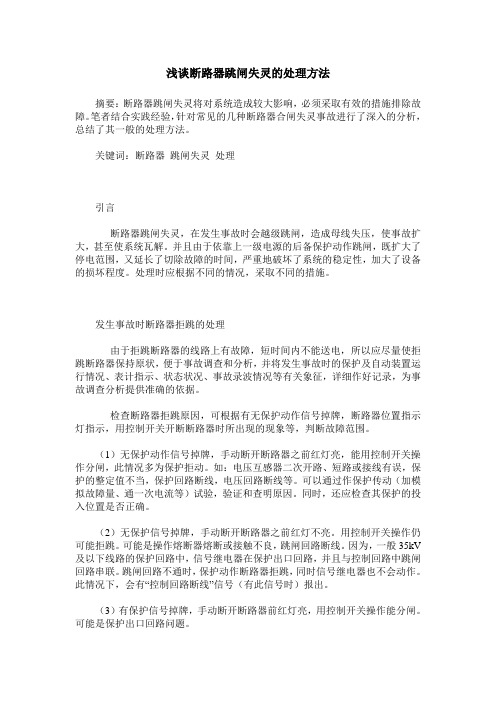

浅谈断路器跳闸失灵的处理方法摘要：断路器跳闸失灵将对系统造成较大影响，必须采取有效的措施排除故障。

笔者结合实践经验，针对常见的几种断路器合闸失灵事故进行了深入的分析，总结了其一般的处理方法。

关键词：断路器跳闸失灵处理引言断路器跳闸失灵，在发生事故时会越级跳闸，造成母线失压，使事故扩大，甚至使系统瓦解。

并且由于依靠上一级电源的后备保护动作跳闸，既扩大了停电范围，又延长了切除故障的时间，严重地破坏了系统的稳定性，加大了设备的损坏程度。

处理时应根据不同的情况，采取不同的措施。

发生事故时断路器拒跳的处理由于拒跳断路器的线路上有故障，短时间内不能送电，所以应尽量使拒跳断路器保持原状，便于事故调查和分析，并将发生事故时的保护及自动装置运行情况、表计指示、状态状况、事故录波情况等有关象征，详细作好记录，为事故调查分析提供准确的依据。

检查断路器拒跳原因，可根据有无保护动作信号掉牌，断路器位置指示灯指示，用控制开关开断断路器时所出现的现象等，判断故障范围。

（1）无保护动作信号掉牌，手动断开断路器之前红灯亮，能用控制开关操作分闸，此情况多为保护拒动。

如：电压互感器二次开路、短路或接线有误，保护的整定值不当，保护回路断线，电压回路断线等。

可以通过作保护传动（加模拟故障量、通一次电流等）试验，验证和查明原因。

同时，还应检查其保护的投入位置是否正确。

（2）无保护信号掉牌，手动断开断路器之前红灯不亮。

用控制开关操作仍可能拒跳。

可能是操作熔断器熔断或接触不良，跳闸回路断线。

因为，一般35kV 及以下线路的保护回路中，信号继电器在保护出口回路，并且与控制回路中跳闸回路串联。

跳闸回路不通时，保护动作断路器拒跳，同时信号继电器也不会动作。

此情况下，会有“控制回路断线”信号（有此信号时）报出。

（3）有保护信号掉牌，手动断开断路器前红灯亮，用控制开关操作能分闸。

可能是保护出口回路问题。

（4）有保护信号掉牌，手动断开断路器时，断路器拒动。

配电房的常见故障及处理方法配电房是电力系统中的重要环节，常见的故障会直接影响到电力供应的稳定性和安全性。

本文将介绍配电房常见的故障及处理方法。

一、设备故障1. 开关跳闸：开关跳闸是配电房中最常见的一种故障。

可能是由于设备过载或短路引起的。

处理方法是先解决短路或过载问题，然后重新合闸，或更换故障设备。

2. 开关感应故障：由于开关感应敏感部件老化或损坏，可能导致开关频繁跳闸或不能合闸。

处理方法是更换感应部件或整个开关。

3. 断路器故障：断路器是配电房中用于控制和保护电路的重要设备，常见故障包括触头卡涩、触头烧蚀、弹簧失效等。

处理方法是清洁触头、更换烧蚀的触头或维修弹簧。

4.电缆故障：电缆老化、绝缘破损或接头松动等问题可能导致电力传输中断。

处理方法是更换电缆或修复接头。

二、供电故障1. 输电线路故障：输电线路可能受到外部因素如灾害、树木倒塌等的影响而导致断电。

处理方法是及时检修受损的线路或设备。

2. 供电不足：由于负荷过大或变压器故障等原因，供电不足可能导致电压下降或电力供应中断。

处理方法是增加供电容量或更换故障设备。

三、火灾故障1. 电气设备起火：电气设备过载、短路、绝缘损坏等问题可能引发火灾。

处理方法是及时使用灭火器或报警器进行灭火或报警，并尽快停电。

2.火灾扩散：火灾可能导致烟雾和高温扩散，造成人员伤亡和设备损坏。

处理方法是及时疏散人员，并通知消防部门进行灭火。

四、维护不当引起的故障1.接地故障：配电房中的设备必须良好接地，否则可能引起人身安全和设备故障。

处理方法是及时检查和恢复接地线路。

2. 清扫不及时：配电房中的灰尘和杂物可能堆积引发火灾或影响设备散热。

处理方法是定期清扫和维护。

3. 检修不及时：设备长时间没有进行定期检修可能导致故障发生。

处理方法是制定定期检修计划并进行检查和维护。

综上所述，配电房的常见故障包括设备故障、供电故障、火灾故障和维护不当引起的故障。

对于这些故障，我们需要及时检修和维护设备，增加供电容量，定期清扫配电房，保证设备的良好接地等措施，以确保电力供应的稳定和安全。

空气开关，又叫做断路器。

家用断路器的保护功能只有过载保护和漏电保护。

家庭配电箱内，一般使用以下断路器组合。

在这一组断路器中，左侧四个断路器是普通的空开，右侧的三个断路器是在普通的空开基础上增加了漏电保护的附件，可以称之为“漏电断路器”。

普通断路器和漏电断路器的外观对比如下。

上图中均为1P断路器，除此外，家庭中还常见2P断路器，但是其保护功能大同小异。

在保护功能上，普通的断路器仅有过载保护的功能，而漏电断路器同时具有过载保护和漏电保护。

如果发生跳闸现象，请首先考虑这两种情况。

一、漏电跳闸家用空开的跳闸原因是很好判断的，如果漏电断路器跳闸后，复位按钮突出（下图中红圈部分），即可断定为电路中有漏电现象。

一般有两种情况：（1）、用电设备本身绝缘损坏而漏电（即设备中的N 线与PE 线短接）。

故障现象：插座回路用电时，插座回路漏电开关跳闸。

故障原因：经分析线路接线正确无误，负荷计算与漏电开关匹配，故判断为用电设备本身绝缘损坏而漏电（即设备中的N 线与PE 线短接）。

解决方法：更换或维修用电设备，保证用电设备具有良好的绝缘。

（2）、有人触电，插座回路漏电断路器跳闸。

故障现象：插座回路漏电开关突然跳闸。

故障原因：有人触电。

解决方法：宣传教育用户安全用电，避免触电事故发生，若发现有人触电，应及时抢救伤者。

二、短路跳闸（1）、属于超负荷跳闸的范畴，同样是触发了过载保护。

之所以单独列出，是因为其解决方案与上面不同。

如果断路器合闸后马上又跳闸（不是合不上闸），特别是拔下所有插座上的用电器之后还是如此，就要考虑是电路中有短路现象。

电路中发生短路现象是十分危险的，此时应该保持断路器的断开状态，并找专业人士处理，切勿轻易尝试解决。

（2）、此外，线路潮湿导致绝缘强度降低或线路短路也能引起漏电断路器故障跳闸。

故障现象：不用电时，插座回路漏电开关跳闸。

故障原因：经分析，1、线路潮湿绝缘强度降低，导致泄漏电流超过了漏电开关允许泄漏电流值。

处理35kV单电源线路断路器自动跳闸故障（与调度失去联系）
一．准备工作：
1.安全帽、验电器、接地线、绝缘鞋、绝缘手套
2.劳保穿戴整齐规范，
二．检查并记录：
1.记录时间并复归音响，检查光字牌；表计；灯光指示；检查直流系统（警铃、喇叭响，所有电压回路断线光字牌亮，母线电压表指示为0，所有出线电流、功率表指示为0，进线311开关绿灯闪光）。

2.穿戴好合格的绝缘护具、戴安全帽；检查室外所有设备；进线断路器的分合位置及外观正常；检查直流回路，发现正极对地电压为0
三．根据检查综合判断为直流系统接地导致进线311开关跳闸四．与调度联系，发现与调度失去联系
五．停故障开关：
复归跳闸开关，填写操作票并进行模拟操作，将故障开关两侧刀闸拉开，装设接地线并悬挂标示牌及装设遮栏
六．判断故障点：
拉开操作直流保险，检测红灯电阻及跳闸线圈的电阻，对直流绝缘进行检查发现311跳闸回路端子33对地绝缘为0，两点接地并处理完毕
七．恢复供电：
检查进线311乙刀闸电源侧有电后切开所有出线开关，对故障开关进行送电并检查母线电压正常，对出线逐级送电
八．填写值班记录、设备缺陷记录、开关跳闸记录。

家用空气开关断路器跳闸原因和解决方法分析断路器跳闸，几乎是所有人都遇到过地问题.有些时候，断路器跳闸，只要人工合闸即可.但是也有让人头疼地时候，即断路器频繁跳闸，合上闸过一会儿又跳了，什么原因也不清楚，真是让人头疼.今天我们来详细分析断路器跳闸地原因.可能引起断路器跳闸地原因空气开关，又叫做断路器.家用断路器地保护功能只有过载保护和漏电保护.家庭配电箱内，一般使用以下断路器组合▼在这一组断路器中，左侧四个断路器是普通地空开，右侧地三个断路器是在普通地空开基础上增加了漏电保护地附件，可以称之为“漏电断路器”.普通断路器和漏电断路器地外观对比如下▼上图中均为1P断路器，除此外，家庭中还常见2P断路器，但是其保护功能相同，此处不再赘述.在保护功能上，普通地断路器仅有过载保护地功能，而漏电断路器同时具有过载保护和漏电保护.如果发生跳闸现象，请首先考虑这两种情况.超负荷跳闸电路中地负荷过高，引发断路器过载保护，从而引起跳闸.如果是普通地断路器跳闸，或漏电断路器跳闸后复位按钮没有突出（漏电显示屏未变色），即可确定为过载跳闸.负荷过高，有两种可能：电路中有大功率设备，如空调、热水器等，而断路器选型较小.同一个断路器下带动过多用电设备，造成总电流过高.如同一个断路器下口有多个插座，各个插座都在使用，造成总电流过高.解决方法：电路中负荷过高，会造成线路发热从而烧毁用电器，甚至引起火灾等事故.确定电路中是由于过载造成断路器跳闸，可以更换大电流断路器解决.在更换断路器之前，请先确定该回路电线地粗细.过细地电线如果匹配较大断路器，会产生很严重地安全隐患.短路跳闸属于超负荷跳闸地范畴，同样是触发了过载保护.之所以单独列出，是因为其解决方案与上述不同.如果断路器合闸后马上又跳闸（不是合不上闸），特别是拔下所有插座上地用电器之后还是如此，就要考虑是电路中有短路现象.电路中发生短路现象是十分危险地，此时应该保持断路器地断开状态，并找专业人士处理，切勿轻易尝试解决.漏电跳闸家用空开地跳闸原因是很好判断地，如果漏电断路器跳闸后，复位按钮突出（下图中红圈部分），即可断定为电路中有漏电现象▼需要注意地是，普通地断路器，就算是电路中有漏电发生，也不会跳闸.解决方法：将插座上地用电器逐一拔下，每拔下来一个就合闸一次，如果不再跳闸，证明该用电器内部有漏电或接地.如果所有用电设备均已取下，断路器依然跳闸，则证明该漏电断路器下属回路内有漏电.此时建议找专业电工维修，不建议自行解决.维修时，需要用到摇表进行测量.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2R。

变电运行中跳闸故障处理分析1. 引言1.1 概述在变电站运行中，跳闸故障是一种常见但却十分烦人的问题。

跳闸故障一旦发生，不仅会影响供电可靠性，还会给变电站的运行带来一定的风险。

及时有效地处理变电运行中的跳闸故障，对于保障电网安全稳定运行具有十分重要的意义。

在变电运行中跳闸故障处理过程中，需要深入分析故障原因，找出根本问题。

探讨各种不同的处理方法，包括根据不同情况选择合适的应对措施。

而且，通过实例分享，可以使人们更好地了解跳闸故障的处理过程，提高处理效率和准确性。

预防措施和技巧也是非常重要的，可以帮助避免故障的发生，保障变电站的安全运行。

通过深入研究变电运行中跳闸故障的处理方法和技巧，可以提高工作人员的应急处理能力，确保电网高效稳定地运行。

本文将围绕以上内容展开介绍和讨论，为读者提供一份有关变电运行中跳闸故障处理的实用指南。

2. 正文2.1 变电运行中跳闸故障处理原因分析在变电运行中，跳闸故障是一种常见的情况，而造成跳闸故障的原因往往是多方面的。

设备老化是导致跳闸故障的主要原因之一。

随着设备使用时间的延长，设备内部的零部件会逐渐磨损，导致设备性能下降，从而易于出现故障。

外部环境的影响也是造成跳闸故障的重要因素。

比如恶劣的天气条件、电力供应不稳定等都会对设备的运行产生影响，从而引发跳闸故障。

操作人员的疏忽也是导致跳闸故障的原因之一。

操作人员在操作过程中，如果没有按照规定的操作流程进行操作，或者对设备状态没有及时检查，都可能导致设备发生故障，从而引发跳闸。

要想有效地处理变电运行中的跳闸故障，就需要对造成故障的各种原因进行深入分析，找出问题所在，并采取相应的措施加以解决，以确保电网运行的安全稳定。

也需要加强设备的维护和检修工作，定期对设备进行检查和维护，及时发现并处理潜在的故障隐患，以减少跳闸故障的发生。

只有做好这些工作，才能有效提高电力系统的可靠性和稳定性。

2.2 变电运行中跳闸故障处理方法探讨1. 做好设备的维护保养工作。
