断路器拒分故障的判断与处理方法

开关柜断路器拒动原因与分合闸线圈故障分析开关柜断路器在供电系统中起着非常重要的作用，它能够在电路出现故障时快速切断电源，保护电气设备和人身安全。

有时候断路器会出现拒动现象，即无法分合闸操作。

那么，开关柜断路器拒动的原因是什么呢？接下来我们就一起来分析一下开关柜断路器拒动的原因以及如何分析分合闸线圈故障。

一、开关柜断路器拒动原因1. 供电问题开关柜断路器需稳定的供电才能正常运行，如果供电出现问题，比如电压过低或过高，就会导致断路器拒动。

供电线路的接触不良、短路等问题也会影响到断路器的正常运行，引起拒动现象。

2. 机械问题断路器内部的机械结构如果发生故障或损坏，也会导致拒动的情况发生。

机械传动部件的损坏，弹簧的老化，都会影响到断路器的分合闸操作，造成拒动现象。

断路器的电气部件如果出现故障，也会导致拒动现象。

分合闸线圈故障，控制电路故障，都会影响到断路器的分合闸操作。

二、分合闸线圈故障分析1. 线圈烧毁分合闸线圈长时间工作过载，或者受到外界电压冲击，都有可能导致线圈烧毁。

在分析线圈故障时，需要检查线圈是否有烧毁的痕迹，比如焦黑的痕迹、熔化的铜线等。

2. 线圈接触不良线圈的接触不良也是线圈故障的常见原因之一。

在使用过程中，线圈的接线端子可能会松动或者氧化，导致线圈无法正常工作。

在分析线圈故障时，需要检查线圈的接线端子是否牢固，是否有氧化现象。

3. 线圈线路故障线圈的线路如果出现断路或短路，也会导致断路器的分合闸故障。

对于线圈线路故障，需要对线路进行全面检查，找出故障点并及时修复。

开关柜断路器的拒动原因多种多样，可能是供电问题、机械问题、电气问题等因素导致的。

而分合闸线圈故障也是造成拒动现象的常见原因之一。

在日常维护中，需要仔细检查断路器的各个部分，及时发现并解决潜在故障，确保断路器能够正常运行，保障供电系统的安全可靠运行。

一起110千伏断路器拒分现象分析及处理方法摘要：110Kv断路器常见的不良现象之一为拒分，而导致发生拒分的原因较为复杂，需要认真查找事故原因，采取有效的措施，消除故障。

本研究分析了一起100Kv断路器拒分现象，并对其原因及初步防范措施进行了总结。

关键词：断路器；拒分现象；处理在主变压器正常运行过程中，易受到各种因素的干扰，使其无法正常运行和工作。

在执行分闸操作时，可能出现分闸异常现象，就是在断路器分闸瞬间出现立即合闸现象，导致无法保持分闸状态[1]。

这种状况需要认真对待，及时查找原因并排除。

一、事件概述6月11日，220kV三栋巡维中心值班员在对110kV下埔站#1主变变高1101开关进行分闸操作时出现分闸异常，即断路器在分闸的瞬间又立即进行合闸，分闸状态无法保持。

此前也出现过类似情况。

二、现场检查情况检修一班成员连同厂家人员到达现场后立即办理第一种工作票进行处理。

首先对GIS设备及断路器机构进行外观检查，并未发现气室压力低、零件脱落等异常现象，SF6压力表及气动机构气压表计指示正常。

现场也未嗅到线圈烧毁等异常气味。

外观检查无误后，班组成员查阅相关的一次设备资料，分析其工作和动作原理，并进行初步分析和判断：根据其工作原理，当断路器进行分闸操作时，分闸线圈受电后，衔铁吸合同时带动连板，连板转动使挚子打开，扣板释放，在一级阀弹簧的的作用下，一级阀口打开，压缩空进进入二级阀，将二级阀口打开，贮气罐内的压缩空气进入主阀上腔[2]。

压缩空气进入主阀上腔推动主阀杆将主阀口打开，压缩空气进入工作缸，推动工作活塞快速动作，带动操作杆使断路器分闸，同时将合闸弹簧压缩，为合闸操作储能。

当断路器分闸时，工作活塞连同操作杆向左运动。

此时，合闸连杆机构在连杆的带动下，作用于拐臂动作，最后通过滚子将力传递至合闸扣板。

此时，扣板向内移动，将合闸挚子顶起，使合闸挚子与扣板相扣，操作杆停止动作，合闸弹簧储能，分闸状态得以保持。

现场情况是：断路器已经进行了分闸操作且分闸机构也随之动作，但在分闸后又立即进行合闸。

断路器分、合闸故障判断及处理技术摘要：断路器是变电站的重要一次设备，是电网运行设备中正常切换和故障状态下的关键开断设备。

断路器本身的运维是一项专业性很强的工作，运行中的断路器若要维修会对设备本身和电网的运行造成影响。

因此，对断路器的故障进行及时的分析和判断，无论对设备还是电网的运行都十分重要。

本文分析了断路器分、合闸故障判断及处理技术。

关键词：断路器；分合闸故障；处理技术；前言：断路器的常见故障有拒分闸（拒分）、拒合闸（拒合）、误分闸（误分）和误合闸（误合），不同的故障其分析和处理的方法均有所不同。

这会在断路器的检修、运行和安装过程中，大大增加工作人员的工作量和工作难度。

1 特点在我国电力系统中断路器的广泛应用，显现出了以下几个方面的特点：第一，断路器的内部结构由弹簧组成，材料质量良好。

由于该设备的电源容量较小，操作运行速度快，在确保断路器正常工作的同时，有利于提高该设备的后期维护工作。

第二，由于断路器在运行过程中，具有较强大的电流压力，能够缩短灭弧时间，从根本上实现系统空间体积的节约，更好的发挥了断路器的优势作用。

第三，断路器在运行中一旦出现故障，设备检修周期就会延长，以此来实现多次断路。

通常来说，断路器的检修周期为10 年，需要的技术人员较少，以此来确保相关检修工作的顺利进行。

第四，在断路器中，其内部的绝缘支柱、内部零件等数量较少，整个内部组织结构较为单一。

2 故障判断及处理技术2.1 断路器分、合闸线圈烧毁分析处理（1）当断路器需要合闸时，手合接点或重合闸动作接点闭合，压力闭锁接点手合接点重合闸接点—SHJa 线圈—TBJ 防跳继电器常闭接点—DL 断路器辅助接点—HQ 断路器合闸线圈—-KM 回路接通，HQ 合闸线圈通电动作启动操动机构合闸。

当断路器需要分闸时，压力闭锁接点三跳接点永跳接点手跳接点—TXJ 跳闸信号继电器线圈—TBJ 防跳继电器电流线圈—DL 断路器辅助接点—TQ断路器分闸线圈—-KM回路接通，分闸线圈通电动作启动操动机构分闸。

开关柜断路器拒动原因与分合闸线圈故障分析开关柜断路器是一种用于控制和保护电路的设备，用于控制和切断电流的流动。

在使用断路器时，有时会出现拒动的情况，即断路器无法分合闸。

下面将分析开关柜断路器拒动的原因以及与分合闸线圈故障相关的问题。

1. 电源故障：开关柜断路器需要电源供电才能正常工作。

如果电源有故障，例如断电、电压不稳定等，会导致断路器无法正常分合闸。

2. 控制电路故障：开关柜断路器的控制电路负责控制断路器的分合闸动作。

如果控制电路存在故障，例如接线错误、开关损坏等，会导致断路器无法分合闸。

3. 机械故障：开关柜断路器的机械部件是实现分合闸动作的核心部分。

如果机械部件出现故障，例如机械阻塞、机械磨损等，会导致断路器无法动作。

4. 过载保护功能：开关柜断路器通常具有过载保护功能，可以在电路过载时自动切断电流。

如果电路过载，断路器可能会进入保护状态，无法重新分合闸。

与分合闸线圈故障相关的问题主要是指断路器分合闸线圈的故障。

分合闸线圈是用于控制断路器分合闸动作的一个重要部件。

以下是几种与分合闸线圈故障相关的问题：1. 线圈电阻异常：通过检测分合闸线圈的电阻可以判断线圈是否正常。

如果线圈电阻值异常，例如电阻过大或过小，可能是线圈故障的原因之一。

2. 线圈短路或断路：线圈短路或断路会导致线圈无法正常工作，从而影响断路器的分合闸动作。

可以通过检测线圈的绝缘电阻来判断线圈是否存在短路或断路问题。

开关柜断路器拒动的原因可能与电源故障、控制电路故障、机械故障、过载保护功能等相关。

与分合闸线圈故障相关的问题主要是指线圈电阻异常、线圈短路或断路、线圈接触不良、线圈电压异常等问题。

对于这些问题，可以通过仔细检查和维修来解决。

断路器“拒分”故障的判断与处理背景在电力系统中，断路器是一项非常重要的设备，用于在输电线路过载或短路时切断电路，以保障电力系统的安全运行。

然而，在实际使用过程中，断路器可能会出现“拒分”故障，即在切断电路时，断路器不能完全分离开合闸触头，影响电路的正常断开和闭合。

因此，本文将介绍断路器“拒分”故障的判断与处理方法，旨在帮助电力工程师解决相关问题。

判断故障的方法遇到断路器“拒分”的故障，首先需要判断是否是故障本身的问题，还是与其他设备有关。

判断故障的方法如下：1.检查电路或设备是否过载或短路。

由于经常过载或短路的线路会对断路器造成损坏和影响，建议先通过仪器和工具检查电路或设备是否正常。

2.检查断路器是否受到杂物或异物的影响。

有时候，断路器的结构可能受到一些杂物或异物的影响，影响断路器的正常操作。

此时，需要对断路器进行清理和维护。

3.检查断路器的接线是否牢固。

接线牢固与否，对断路器的正常操作有着至关重要的影响。

因此，建议对断路器的接线进行检查，确保接线牢固可靠。

4.使用测试仪器进行检查。

如果上述方法无法判断断路器的故障原因，可以选择使用其他现代化的测试仪器，例如震动表和万用表，来检查断路器的故障原因。

处理故障的方法确定断路器的故障原因后，需要采取正确的措施对故障进行处理。

处理故障的方法如下：1.更换已损坏的断路器：如果故障的原因是断路器自身的问题，我们需要更换已损坏的断路器。

在更换之前，需要先选好型号，并按照正常方法进行处理和安装。

2.更换短路接触件：如果故障原因在于短路接触件的老化或损坏，我们需要更换新的短路接触件。

更换后，还需要测试和确认短路接触件是否能够正常连接。

3.对杂物和异物进行清理：遇到断路器受到杂物或异物的影响导致故障，在判断故障的原因后，需要对杂物和异物进行清理和维护。

如果有必要，在断路器和附属设备进行全面的清理和维修。

4.对连接线进行检查和修复：断路器的正常运转和操作需要连接线的连接。

开关柜断路器拒动原因与分合闸线圈故障分析开关柜是电力系统的重要组成部分，起到控制、保护、隔离和接地的作用。

其中断路器是开关柜的核心设备，主要用于对电路进行断开和合并。

但是在实际操作中，我们可能会遇到断路器拒动的情况，这时就需要进行分析排查，找出原因并采取相应措施。

断路器拒动的原因可能有很多，下面列举几种常见的，以及应对措施：1. 负载过大或故障现象导致断路器负荷过重，超出了其容许范围，从而导致拒动。

此时应对负载进行合理规划，并及时消除故障。

2. 断路器机构不灵活或故障，如机械联动不一致或弹簧助力不足，会导致断路器拒动。

此时需要对断路器进行清洗、保养和维修，并及时更换损坏的部件。

3. 分合闸线圈或电磁铁故障，线圈接线出现断路或接触不良等情况，导致线圈不能正常工作，进而导致断路器拒动。

此时需要对分合闸线圈进行检查和排除故障。

4. 开关柜环境温度过高，会导致断路器内部油脂、密封材料等物质变化，影响断路器的性能。

此时可以采取增加通风设施、降低环境温度等措施，以保证断路器的正常工作。

由于分合闸线圈是导致断路器拒动的一种常见原因，下面重点介绍分合闸线圈故障的判断和排查。

首先，我们可以通过对断路器磁场的测试来判断分合闸线圈是否正常，具体操作方式为：1. 通过多用表测试断路器线圈的电阻，正常情况下，开关分合闸线圈电阻不应过大或过小。

2. 使用万用表检测断路器线圈导通情况，可以判断线圈是否接通或断开，以及接通是否正常。

在进行上述测试时，需要注意的是，由于分合闸线圈一般都是电磁吸合装置，线圈承受的电流较大，因此在测试时要遵循安全操作规范，防止出现触电、烧坏设备等问题。

另外，如果经过测试判断分合闸线圈存在问题，可以采取以下措施：1. 对线圈进行清洁、保养，并逐一检查接线情况，清理污垢和氧化现象，以确保线圈良好接触。

2. 对线圈进行绝缘检查，主要是检查线圈与外壳之间的绝缘情况，以及线圈内部的绝缘材料和绝缘强度。

3. 如果线圈故障严重，需要及时更换损坏部件，将线圈恢复正常状态。

1．按钮故障
按钮机械故障或导线接点接触不良，都会使跳闸回路不通，导致分励脱扣线圈无电，衔铁不能吸合，断路器也就不能分断。

2．分励脱扣器故障
分励脱扣线圈开路或短路，衔铁吸合存在障碍等，均影响断路器的脱扣。

所以，要定期检查分励脱扣器，清除影响衔铁吸合的障碍物，发现有开路或短路的线圈要及时更换，以保证在需要断开电路时，能使断路器快速分断。

3．自由脱扣机构故障
自由脱扣机构的脱扣半轴与跳扣的接触面过大（一般应在2~3mm2），会使断路器拒绝分断，因此利用调节螺钉，使脱扣半轴转动一定角度，达到2~3mm2接触面的要求，并在接触面上涂低温极压脂，以减少摩擦力，利于脱扣。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

高压断路器电磁操动机构拒分的故障检
修技巧
高压断路器拒分可分为电动操作时拒分与手动操作时拒分。

若是手动操作拒分，则电动操作一定拒分，所以首先判断拒分的性质。

若手动能分闸，表明是电气故障，不再查机械方面。

若手动不能分闸，则表明机械故障的可能性较大，而电气原因比结构相对易查，所以先从电气入手。

使电磁操动机构处于合闸状态，用手按动机构上的分闸按钮，若断路器能分闸，表明拒分是电气方面的故障，应从电气方面查起。

控制电源电压不用再查，因为合闸时电源已有。

在带电情况下，对分闸线圈的两端电压进行检查，要看线圈在分闸时是否得电，用右手把万用表的两个表笔放在线圈两端，左手旋转操作面板上的分合闸开关或按一下分闸按钮均要立即松手，看万用表的指针有无从零向电源电压值的方向摆动，若无摆动，表明分闸线圈在分闸时从未得电，则表明两种原因：一是接线脱落或接触不良，二是分合闸开关、分闸按钮出现故障。

若有摆动，分闸接触器没有动作，表明是线圈烧毁或直流极性接线接反。

若手动不能分闸，表明拒分是机械方面的原因，主要查分闸
铁芯动作后的传动部分。

看是否由于分闸脱扣板扣入深度太深、脱扣板调整不当没有复归的间隙，也有可能是机构或本体传动过程卡涩。

但多数情况下，若传动部件损坏，可断掉电源，想办法让分闸弹簧释放能量后再进行修复。

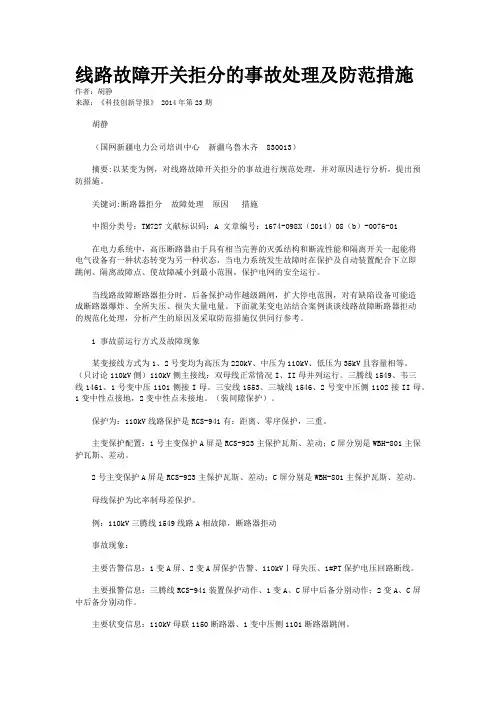

线路故障开关拒分的事故处理及防范措施作者：胡静来源：《科技创新导报》 2014年第23期胡静（国网新疆电力公司培训中心新疆乌鲁木齐 830013）摘要:以某变为例，对线路故障开关拒分的事故进行规范处理，并对原因进行分析，提出预防措施。

关键词:断路器拒分故障处理原因措施中图分类号：TM727文献标识码：A 文章编号：1674-098X（2014）08（b）-0076-01在电力系统中，高压断路器由于具有相当完善的灭弧结构和断流性能和隔离开关一起能将电气设备有一种状态转变为另一种状态，当电力系统发生故障时在保护及自动装置配合下立即跳闸、隔离故障点、使故障减小到最小范围，保护电网的安全运行。

当线路故障断路器拒分时，后备保护动作越级跳闸，扩大停电范围，对有缺陷设备可能造成断路器爆炸、全所失压、损失大量电量。

下面就某变电站结合案例谈谈线路故障断路器拒动的规范化处理，分析产生的原因及采取防范措施仅供同行参考。

1 事故前运行方式及故障现象某变接线方式为1、2号变均为高压为220kV、中压为110kV、低压为35kV且容量相等。

（只讨论110kV侧）110kV侧主接线：双母线正常情况I、II母并列运行。

三腾线1549、韦三线1461、1号变中压1101侧接I母。

三安线1553、三城线1546、2号变中压侧1102接II母。

1变中性点接地，2变中性点未接地。

（装间隙保护）。

保护为：110kV线路保护是RCS-941有：距离、零序保护，三重。

主变保护配置：1号主变保护A屏是RCS-923主保护瓦斯、差动；C屏分别是WBH-801主保护瓦斯、差动。

2号主变保护A屏是RCS-923主保护瓦斯、差动；C屏分别是WBH-801主保护瓦斯、差动。

母线保护为比率制母差保护。

例：110kV三腾线1549线路A相故障，断路器拒动事故现象：主要告警信息：1变A屏、2变A屏保护告警、110kVⅠ母失压、1#PT保护电压回路断线。

主要报警信息：三腾线RCS-941装置保护动作、1变A、C屏中后备分别动作；2变A、C屏中后备分别动作。
