临电箱体安装规范

竭诚为您提供优质文档/双击可除临时用电配电箱规范篇一：施工临时用电配电箱标准做法施工临时用电配电箱标准做法篇二：最新工地临时用电配电要求最新工地临时用电配电要求施工现场配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分gb7251．4对建筑工地用成套设备（acs）的特殊要求及《施工现场临时用电安全技术规范》jgj46-20xx的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》jgj46-20xx标准及《用电安全导则》gb/t13869标准化要求。

（三）配电箱（柜）、开关箱应分设n线、pe线端子板，进出线必须通过端子板做可靠连接。

n线端子板必须与金属电器安装板绝缘；pe线端子板必须与金属电器安装板做电气连接。

进出线中的n线必须通过n线端子板连接；pe线必须通过pe线端子板连接。

pe线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为pe线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合gb/4048．2-20xx、gb6829以及jgj46-20xx标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400a-630a具有隔离功能的dz20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的dz20系列160a-250a透明塑壳断路器，配备dz20l（dz15l）或lbm-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30ma.s，最好选用额定漏电动作电流100-200ma，额定漏电动作时间大于0.1s，其动作时间为延时动作型。

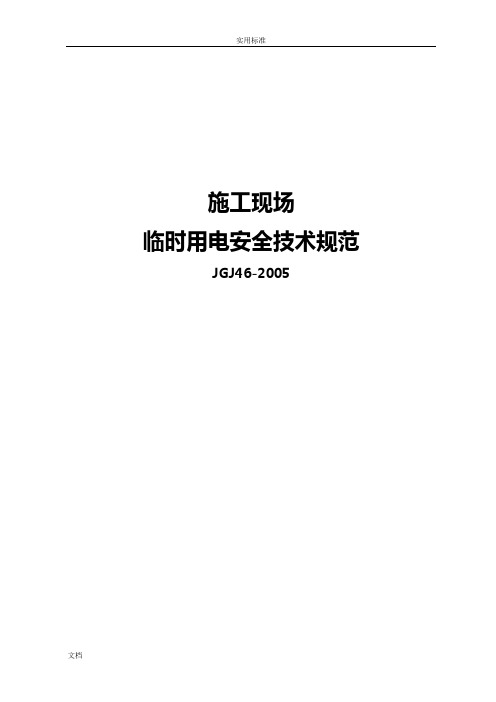

实用标准施工现场临时用电安全技术规范JGJ46-2005施工现场临时用电安全技术规范JGJ46-2005此规范是在JGJ46-88的基础上修改的，于2005年4月15日建设部颁发的公告，批准为行业标准，于2005年7月1日起实施，同时JGJ46-88废止。

规范中黑体字的条款为强制性条文必须严格执行。

本规范共分为十章1.总则；2.术语、代号；3.临时用电管理；4.外电线路及电气设备防护；5.接地与防雷；6.配电室及自备电源；7.配电线路；8.配电箱与开关箱；9.电动建筑机械和手持式电动工具；10.照明。

最后有三个附录。

本规范修订的主要内容有十个方面：1.综合规定在施工现场专用的供电系统中应采用的三项技术原则（1.0.3）；2增设术语、代号为正文单独一章，删去附录中的名词解释；3.补充对施工现场临时用电工程验收的规定（3.1.5）；4.将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护，增补对外电线路搭设防护设施和对易燃易爆、腐蚀介质、机械损害防护措施的规定（4.1.6、4.1.7、4.1.8、4.2.1、4.2.2）；5.补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定。

6.增加配电室照明设置的规定；7.增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8. 增补配电箱、开关箱箱体结构和电器配置与接线的规定；9.增加电焊机设置二次触电保护装置，频繁操作设备设置控制器、以及对手持式电动工具进行绝缘检查的规定；10.增补使用安全隔离变压器的规定，以及灯具与易燃易爆之间的安全距离和防护措施的规定。

下面我从规范的第一章开始讲一、总则这一章共有四条第一条主要讲的是制定本规范的目的第二条主要讲的是适用范围，既施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统。

第三条是这一章的重点，是强制性条文。

施工现场临时用电安全技术规范安全用电措施包括下列内容。

（一）安全用电技术措施1、本工程选择TN—S供电系统。

它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。

它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。

应该特别指出，PE线不许断线.在供电末端应将PE线做重复接地。

2、设置漏电保护器（1）施工现场的总配电箱和开关箱至少应设置两级漏电保护器，而且两级的漏电动作电流和额定漏电动作时间应做合理配合，使之具有分级保护的功能。

（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除做保护接零外必须在设备负荷线的首端处安装漏电保护器。

（3）漏电保护器应安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。

(4）漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器（剩余电流动作保护器）》的要求,开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0。

1s.使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。

其额定漏电动作电流应不大于15mA，额定漏电动作时间应小与0。

1s。

3、电气设备的设置应符和下列要求（1) 配电系统应设置室外总配电箱和分配电箱,实行分级配电.（2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧.（3）开关箱应由末级分配电箱配电。

开关箱应“一机一闸一箱”,每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。

（4）总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过30米,开关箱与其控制的固定式用电设备的水平距离不宜超过3米。

（5）配电箱、开关箱应装设在干燥、通风及常温场所。

不得装设在有严重损伤作用的烟气、蒸汽、液体及其它有害介质中。

也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。

临电规范JGJ46-2005中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准<施工现场临时用电安全技术规范》为行业标准，编号为JcJ46—2005，自2005年7月1日起实施。

其中，第1．0，3、3．1．4、3．1．5、3．3．4、5．1．1、5．1．2、5．1．10、5．3．2、5．4．7、6．1．6、6．1．8、6．2．3、6．2．?、7．2．1、7．2．3、8．1．3、8．1．11、8．2．10、8．2．11、8．2．15、8．3．4、9．7．3、10．2．2、10．2．5、10．3 11条为强制性条文，必须严格执行。

原行业标准<施工现场临时用电安全技术规范》JcJ46-88同时废止。

本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2005年4月15日前言根据建设部建标[2001)16号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。

本规范的主要技术内容是：1．总则；2．术语、代号；3．临时用电管理；4．外电线路及电气设备防护；5．接地与防雷；6．配电室及自备电源；7．配电线路；8．配电箱及开关箱；9．电动建筑机械和手持式电动工具；10．照明；三个附录。

本规范修订的主要技术内容是：1．综合规定在施工现场专用的供电系统中应采用的三项技术原则；2．增设术语、代号为正文单独一章，删去附录中的名词解释；3．补充对施工现场临时用电工程验收的规定；4．将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护”，增补对外电线路搭设防护设施和对易燃易爆物、腐蚀介质、机械损伤防护措施的规定；5．补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6．增加配电室照明设置的规定；7．增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8．增补配电箱、开关箱箱体结构和电器配置与接线的规定；9．增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；10．增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。

临时用电施工配电箱及开关箱的设置要求范文1. 临时用电施工配电箱的设置要求在施工现场进行临时用电时，必须按照以下要求进行配电箱的设置：1.1 配电箱的类型和规格应根据施工现场的实际需要确定，并符合国家相关标准和规定。

1.2 配电箱的安装位置应选在安全、便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

1.3 配电箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

1.4 配电箱的接线应牢固可靠，接地导线应符合规定要求，接线端子应加装防护装置，防止意外触电。

1.5 配电箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

1.6 配电箱应标识清晰，标注明确，便于操作和维护。

1.7 配电箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

1.8 配电箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2. 临时用电施工开关箱的设置要求在临时用电施工过程中，开关箱的设置是必不可少的，以下是开关箱的设置要求：2.1 开关箱的类型和规格应根据实际需要确定，并符合国家相关标准和规定。

2.2 开关箱的安装位置应选在便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

2.3 开关箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

2.4 开关箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

2.5 开关箱应标识清晰，标注明确，便于操作和维护。

2.6 开关箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

2.7 开关箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2.8 开关箱的开关按钮应灵活可靠，操作过程中不得有异常声音或卡滞现象。

以上是临时用电施工配电箱及开关箱的设置要求，施工方必须严格按照要求进行设置，并定期对设备进行检查和维护，确保用电安全和施工进度的顺利进行。

施工现场临时用电安全技术规范在建筑施工的现场，临时用电是一个至关重要的环节，它直接关系到施工人员的生命安全以及工程的顺利进行。

为了确保施工现场临时用电的安全可靠，我们必须遵循一系列严格的安全技术规范。

一、临时用电的总体要求施工现场临时用电工程必须采用 TNS 接零保护系统，即工作零线（N 线）与保护零线（PE 线）分开设置的接零保护系统。

这一系统能够有效地防止电气设备漏电时的触电事故。

同时，施工现场临时用电必须采用三级配电系统，即总配电箱、分配电箱、开关箱三级配电。

每级配电箱都有其特定的作用和功能，通过分级配电，能够更加有效地管理和控制用电设备，确保用电安全。

二、配电箱与开关箱的设置配电箱与开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中。

其周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。

配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 12 20mm，其中开关箱箱体钢板厚度不得小于 12mm，配电箱箱体钢板厚度不得小于 15mm，箱体表面应做防腐处理。

配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。

总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。

分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器。

开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。

三、漏电保护器的选择与安装漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。

使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作时间不应大于 01s。

总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于 01s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA·s。

开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于 01s。

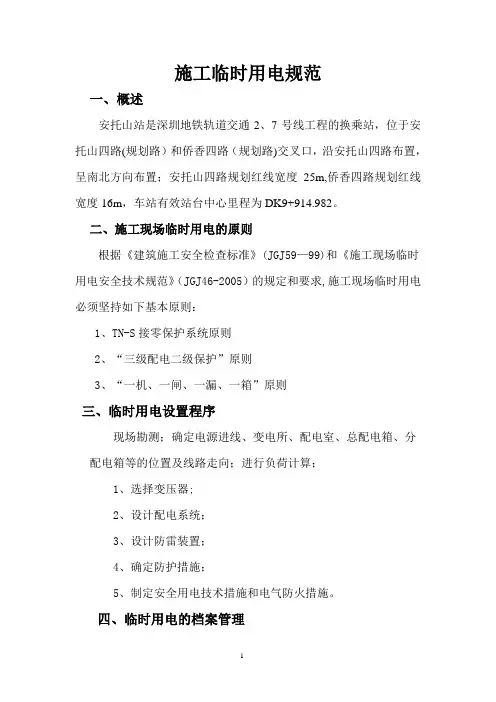

施工临时用电规范一、概述安托山站是深圳地铁轨道交通2、7号线工程的换乘站，位于安托山四路(规划路）和侨香四路（规划路)交叉口，沿安托山四路布置，呈南北方向布置；安托山四路规划红线宽度25m,侨香四路规划红线宽度16m，车站有效站台中心里程为DK9+914.982。

二、施工现场临时用电的原则根据《建筑施工安全检查标准》(JGJ59—99)和《施工现场临时用电安全技术规范》（JGJ46-2005）的规定和要求,施工现场临时用电必须坚持如下基本原则：1、TN-S接零保护系统原则2、“三级配电二级保护”原则3、“一机、一闸、一漏、一箱”原则三、临时用电设置程序现场勘测；确定电源进线、变电所、配电室、总配电箱、分配电箱等的位置及线路走向；进行负荷计算；1、选择变压器;2、设计配电系统；3、设计防雷装置；4、确定防护措施；5、制定安全用电技术措施和电气防火措施。

四、临时用电的档案管理施工现场临时用电必须建立安全技术档案,其内容如下：1、临时用电施工组织设计的全部材料包括相关的审批手续;2、修改临时用电施工组织设计的资料；3、技术交底资料，安全验收和检查资料；4、电阻值定期测试记录;定期检查表等;5、电工维修记录等。

五、临时用电的人员管理1、对现场电工的要求:现场电工必须经过培训,持证上岗。

2、对各类用电人员的要求：（1)掌握安全用电的基本知识、所用设备的性能；（2）使用设备前必须按规定穿戴相应的劳动保护用品，检查安全装置和防护措施是否完好，严禁设备带“病”运转；（3）停用的设备必须拉闸断电锁好开关箱；（4）负责保护所用的开关箱、负载线和保护零线，发现问题及时报告解决;（5）搬迁或移动电器设备必须经电工切断电源，并作妥善处理后进行.六、施工用电各环节的具体要求(一）、外电防护保证安全操作距离1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2、在建工程的周边与外电架空线路的边线之间的最小安全距离应不小于表3-12所列数值.在建工程的周边与架空线路的边线之间的最小安全距离（二）、做好以下接地1、工作接地：2、保护接地：3、重复接地：4、防雷接地：（三)、配电系统的设置原则1、分级分路原则在三级配电系统中，任何用电设备均不得超级配电；即其电源线不得直接连接于分配电箱或总配电箱;任何配电装置不得挂接其他临时用电设备。

临时用电施工配电箱及开关箱的设置要求I. 引言临时用电施工配电箱及开关箱是施工现场临时供电系统的重要组成部分。

它们负责将电力供应分配到各个临时用电设备和工作区域，确保施工现场的用电安全和正常运行。

本文将介绍临时用电施工配电箱及开关箱的设置要求，包括位置选择、安装标准、防护措施等内容。

II. 位置选择1. 与电源距离合理：临时用电施工配电箱及开关箱应与电源之间的距离尽量缩短，减少线路损耗和电压降低的风险，同时便于监控和维护。

2. 空气流通良好：施工现场常常存在粉尘、烟雾、腐蚀性气体等不利于设备运行的因素，应选择位置通风良好的区域，避免对配电箱及开关箱造成影响。

3. 不易受潮涝：应选择相对高于地面的位置，避免被雨水、地下水或其他液体淹没，防止电气设备受潮受损。

4. 远离易燃易爆区域：临时用电施工配电箱及开关箱应远离易燃易爆物质存放区域，以防止设备受到火灾的危险。

III. 安装标准1. 固定稳固：临时用电施工配电箱及开关箱应使用牢固的支架或底座固定，以防止设备在施工过程中被碰撞或意外移动。

2. 绝缘保护：配电箱及开关箱的外壳和内部分隔板等部件应具备绝缘性能，避免电气部件接触到金属或其他导电材料，从而降低触电和短路的风险。

3. 防护等级：配电箱及开关箱的外壳应具备适当的防护等级，能够防止尘土、水分、短时间的喷溅等对设备造成损害。

4. 接地保护：配电箱及开关箱应进行可靠的接地保护，确保电气设备的安全运行，防止接地故障造成的触电危险。

IV. 防护措施1. 安全标识：配电箱及开关箱应明确标示相关的安全警示和使用指南，包括电压、额定容量、最大负荷、禁止触摸等内容，以提醒工作人员注意用电安全。

2. 配备安全设备：配电箱及开关箱应配备过流保护器、漏电保护器等安全设备，及时发现电气故障并切断电源，保护人身安全。

3. 定期检查：施工现场应有专人负责定期检查配电箱及开关箱的安全状况，包括电线接头的松动、设备表面的磨损和腐蚀等，及时采取维护措施。
