预应力混凝土工程施工检验批质量验收记录（先张法）G 2-8-2说明主控项目1 预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：①钢丝检验每批不得大于60t；从每批钢丝中抽查5％，且不少于5 盘，进行形状、尺寸和表面检查，如检查不合格，则该批钢丝全数检查；从检查合格的钢丝中抽取5％，且不少于3 盘，从每盘钢丝的两端取样进行抗拉强度、弯曲、伸长率试验，试验结果有一项不合格，则不合格盘报废，并从同批未检验过的钢丝盘中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢丝判定为不合格。
②钢绞线检验每批不得大于60t；从每批钢绞线中任取3 盘，并从每盘钢绞线的端部正常部位截取一根试样，进行表面质量、直径偏差检查和力学性能试验，如每批少于3盘，应全数检查，试验结果如有一项不合格时，则不合格盘报废，并再从该批未检验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢绞线判定为不合格。
每批钢绞线的重量应不大于60 吨。
③精轧螺纹钢筋检验每批不得大于60t，对表面质量应逐根检查；检查合格后，在每批中任选2根钢筋截取试件进行拉伸试验，试验结果如有一项不合格，则区双倍数量试件重做试验，如仍有一项不合格，则该批钢筋为不合格。
检查数量：按进场的批次抽样检验。
检验方法：检查产品合格证、出厂检验报告和进场复验报告。
2 预应力筋用锚具、夹具和连接器应符合国家现行标准《预应力筋用锚具、夹具、连接器》（GB/T14370 ）和《预应力锚具、夹具、连接器应用技术规程》JGJ85的规定。
进场时，应对其质量证明文件、型号、规格等进行检验，并应符合下列规定：1）锚具、夹具和连接器验收批的划分：在同种材料和同一工艺条件下，锚具和夹具以不超过1000套为一个验收批；连接器以不超过500套为一个验收批。
2）外观检查：从每批中抽取10%的锚具（夹具或连接器）且不少于10套，检查其外观和尺寸，如有一套表面有裂纹或超过产品标准及设计要求的允许偏差，则应另取双倍数量的锚具重做检查；如仍有一套不符合要求，则应全数检查，合格者方可使用。

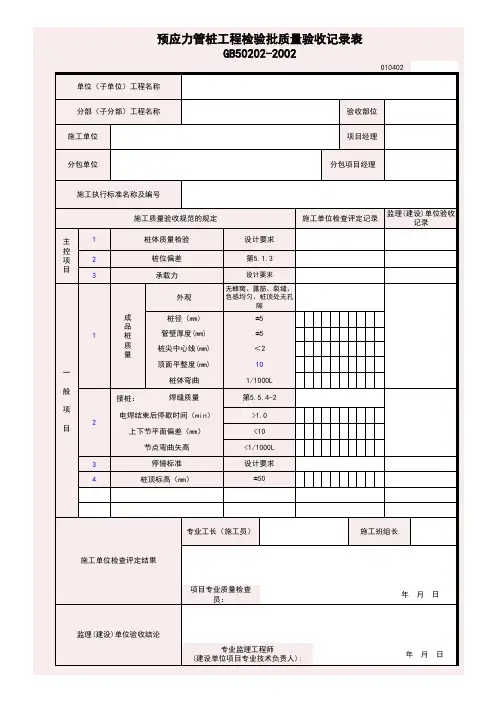

先张发预应力管桩工程检验批质量验收记录表主控项目：1、体质量检验。
包括完整性、裂缝、断桩等。
对设计甲级或地质条件困难、抽检数量不少于总数的30%，且不少于20根。
其他桩底不少于总数20%。
且不少于10根。
对预制桩及地下水位以上的桩，检查总数的10%，且不少于10根，每个柱子承台下不少于1根。
2、桩位偏移。
项目如下表，尺量检查，依据桩位放线检查。
3、承载力。
设计等级为甲级或地质条件困难，成桩质量牢靠性低的灌注桩，应采纳静载荷试验，数量不少于总桩数1%，且不少于3根。
总桩数少于50根时，为2根。
其他桩应用高应变动力检测。
对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。
检验桩数不少于总桩数的2%，且不少于5根。
静载荷试验，高应变动力检测方法。
检查检测报告。
一般项目：1、成品桩质量。
外观：无蜂窝、露筋、裂缝、色感匀称，桩顶处无孔隙。
视察检查。
桩径±5mm；管壁厚度±5mm；桩尖中心线<2mm，用尺量检查。
桩顶平面度10mm。
用水平尺检查。
桩体弯曲<1/1000L。
用拉线及尺量检查。
2、接桩：焊缝质量，按钢桩焊接接桩检查。
电焊后停留时间>1.0min。
用秒表测定。
上下节平面偏差<10mm。
用尺量检查。
节点弯曲矢高<1/1000L。
拉线和尺量检查。
3、停锤标准。
符合设计要求。
现场实测或检查沉桩记录。
4、桩顶标高。
±50mm。
用水准仪检查。
施工前检查成品桩，接桩用电焊条质量。
施工中检查桩的贯入状况、桩顶完整状况、电焊接桩质量、桩体垂直度、电焊后的停留时间。
重要工程应对电焊接头做10%焊缝探伤检查。
施工结束后做承载力检验及桩体质量检验。
检查后形成施工记录或检验报告。
检查施工记录和检验报告。
混凝土预制桩（钢筋骨架）工程检验批质量验收表（I）本检验批为混凝土预制桩“钢筋骨架“部分的验收内容。
预制过程的限制。
协助检验批。
主控项目：1、主筋距桩距离。
预应力制作与安装检验批质量验收记录GD-C5-71167001单位（子单位）工程名称M003分部（子分部）工程名称边坡分项工程名称预应力锚索施工单位中建科工集团有限公司项目负责人罗崇恩检验批容量39孔分包单位/分包单位项目负责人/检验批部位CDE段施工依据《混凝土结构工程施工规范》GB 50666-2011验收依据《混凝土结构工程施工质量验收规范》GB50204-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1预应力筋品种、级别、规格和数量第6.3.1条全/39共39处，全部检查，合格39处√2预应力筋安装位置第6.3.2条全/39共39处，全部检查，合格39处√一般项目1锚具制作质量第6.3.3条/符合设计及规范要求√2预留孔管质量第6.3.4条5/5抽查5处，合格5处100% 3预应力筋张拉控制力N（kN）的直线段最小长度（mm）N≤15004005/5抽查5处，合格5处100% 1500＜N≤60005005/5抽查5处，合格5处100% N＞60006005/5抽查5处，合格5处100%4构件截面高（厚）度允许偏差（mm）h≤300±55/5抽查5处，合格5处100% 300＜h≤1500±105/5抽查5处，合格5处100% h＞1500±155/5抽查5处，合格5处100%施工单位检查结果主控项目全部合格，一般项目满足规范规定要求专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日。

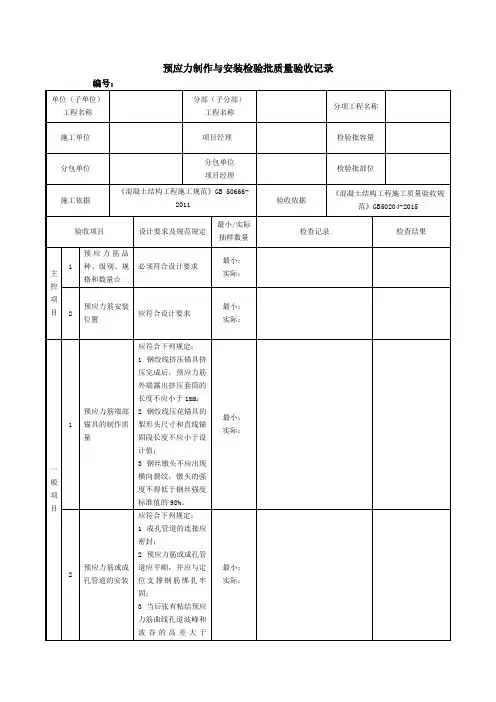

预应力制作与安装检验批质量验收记录
注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明
一、填写依据
1 《混凝土结构工程施工质量验收规范》GB50204-2015。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
混凝土结构工程采用的材料、构配件、器具及半成品应按进场批次进行检验。
属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件、器具及半成品，可统一划分检验批进行验收。
如：预应力制作与安装，可按楼层施工段或伸缩缝划分，基础可按照一个楼层计。
三、GB50204-2015规范摘要
主控项目
6.3.1 预应力筋安装时，其品种、规格、级别和数量必须符合设计要求。
检查数量：全数检查。
检验方法：观察，尺量。
6.3.2 预应力筋的安装位置应符合设计要求。
检查数量：全数检查。
检验方法：观察，尺量。
一般项目
6.3.3 预应力筋端部锚具的制作质量应符合下列规定：
1 钢绞线挤压锚具挤压完成后，预应力筋外端露出挤压套筒的长度不应小于1mm；
2 钢绞线压花锚具的梨形头尺寸和直线锚固段长度不应小于设计值；
3 钢丝镦头不应出现横向裂纹，镦头的强度不得低于钢丝强度标准值的98%。
检查数量：对挤压锚，每工作班抽查5%，且不应少于5件；对压花锚，每工作班抽查3件。
对钢丝镦头强度，每批钢丝检查6个镦头试件。
检验方法：观察，尺量，检查镦头强度试验报告。
6.3.4 预应力筋或成孔管道的安装质量应符合下列规定：
1 成孔管道的连接应密封；
2 预应力筋或成孔管道应平顺，并应与定位支撑钢筋绑扎牢固；
3 锚垫板的承压面应与预应力筋或孔道曲线末端垂直，预应力筋或孔道曲线末端直线段长度应符合表6.3.4规定；
4 当后张有粘结预应力筋曲线孔道波峰和波谷的高差大于300mm，且采用普通灌浆工艺时，应在孔道波峰设置排气孔。
检查数量：全数检查。
检验方法：观察，尺量。
6.3.5 预应力筋或成孔管道定位控制点的竖向位置偏差应符合表6.3.5的规定，其合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。
检查数量：在同一检验批内，应抽查各类型构件总数的10%，且不少于3个构件，每个构件不应少于5处。
检验方法：尺量。
