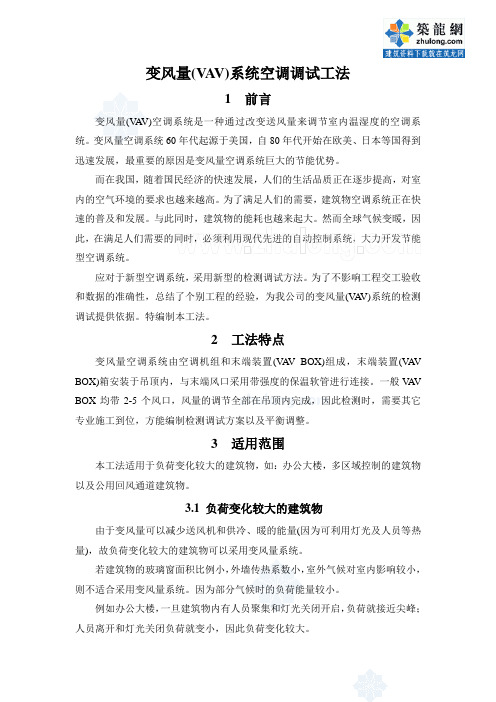

变风量(V A V)系统空调调试工法1 前言变风量(V A V)空调系统是一种通过改变送风量来调节室内温湿度的空调系统。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
而在我国，随着国民经济的快速发展，人们的生活品质正在逐步提高，对室内的空气环境的要求也越来越高。
为了满足人们的需要，建筑物空调系统正在快速的普及和发展。
与此同时，建筑物的能耗也越来起大。
然而全球气候变暖，因此，在满足人们需要的同时，必须利用现代先进的自动控制系统，大力开发节能型空调系统。
应对于新型空调系统，采用新型的检测调试方法。
为了不影响工程交工验收和数据的准确性，总结了个别工程的经验，为我公司的变风量(VAV)系统的检测调试提供依据。
特编制本工法。
2 工法特点变风量空调系统由空调机组和末端装置(V A V BOX)组成，末端装置(V A V BOX)箱安装于吊顶内，与末端风口采用带强度的保温软管进行连接。
一般VA V BOX均带2-5个风口，风量的调节全部在吊顶内完成，因此检测时，需要其它专业施工到位，方能编制检测调试方案以及平衡调整。
3 适用范围本工法适用于负荷变化较大的建筑物，如：办公大楼，多区域控制的建筑物以及公用回风通道建筑物。
3.1 负荷变化较大的建筑物由于变风量可以减少送风机和供冷、暖的能量(因为可利用灯光及人员等热量)，故负荷变化较大的建筑物可以采用变风量系统。
若建筑物的玻璃窗面积比例小，外墙传热系数小，室外气候对室内影响较小，则不适合采用变风量系统。
因为部分气候时的负荷能量较小。
例如办公大楼，一旦建筑物内有人员聚集和灯光关闭开启，负荷就接近尖峰；人员离开和灯光关闭负荷就变小，因此负荷变化较大。
再如图书馆或公式建筑，具有较大面积的玻璃幕墙和有较大负荷变化的时间长。
3.2 多区域控制的建筑物多区瑾控制的建筑物适合采用变风量系统，因此变风量系统在设备安装上比较灵活，因此用于多区域时，比一般传统的系统更为经济节能。
空调末端VAV变风量空调系统变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。
进入90年代以来，采用VAV技术的多层建筑与高层建筑已达到95%。
变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。
每台空调末端VAV设备均相互联动，均与AHU空调主机联动,使每个房间区域根据人员的变化，改变空调送风量。
达到每个区域的温度环境要求。
1、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:（1）节能环保由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。
据模拟测算，当风量减少到80% 时，风机耗能。
将减少到51%；当风量减少到50%时，风机耗能将减少到15%。
全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。
综合能耗比常规空调节省30%以上。
因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
变风量空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。
（2）健康舒适风机盘管系统存在现场噪声，而变风量空调系统噪声主要集中在机房，用户端噪声较小。
带VAV空调箱的变风量空调系统与一般定风量系统相比，能更有效地调节局部区域的温度，实现温度的独立控制，避免在局部区域产生过冷或过热现象。
变风量系统简介变风量（V A V）空调系统1．变风量空调系统在国内外的应⽤状况变风量(variable air volume ,VAV) 空调系统20 世纪60 年代中期产⽣于美国,凭借它节能、舒适、灵活等特点在美国、⽇本及欧洲⼀些发达国家得到了⼴泛应⽤。
在美国⾼层建筑的VAV 系统使⽤率已经达90 %以上。
国内变风量系统的使⽤率却很低。
如⼀项对上海200幢办公⼤楼空调系统形式的调查中,其中变风量系统在整个空调系统的使⽤率仅有7 %。
⽬前我国正在运⾏的空调机组⼤部分是定风量运⾏的,由于过去⼈们对节能认识不⾜和变风量系统控制、运⾏较复杂及该系统的初投资较⼤,这些都限制了变风量系统的应⽤。
随着能源危机,节能已成为各⾏各业都在关注的问题,计算机的⼴泛应⽤,使控制系统的功能愈来愈完善,⽽且变风量空调系统的价格下调,已经可以与风机盘管加新风系统竞争。
在我国新设计的空调系统中有些已采⽤了VAV 空调系统,如东北电⼒集团总公司办公⼤楼等。
另外还有⼀些旧的空调系统如中国地震局减灾⼤楼等也改造成了VAV 空调系统。
2．⼯作原理变风量空调系统的基本原理是通过改变送风量以适应空调负荷的变化,维持空调房间的空⽓参数。
在空调系统运⾏过程中,出现最⼤负荷的时间不到总运⾏时间的10 % , 全年平均负荷率仅为50 % ,在绝⼤部分时间内,空调系统处于部分负荷运⾏状态。
变风量系统通过减少送风量,从⽽降低风机输送功耗,起到了明显的节能效果;⽽且,楼宇⾃控系统可根据当前的制冷(制热) 需要,调节冷⽔机组(热泵机组) 的制冷(制热) 能⼒及投⼊运⾏的台数。
根据⼯况需求,⾃动组合启动冷⽔泵、冷却⽔泵及冷却塔的投运台数,以达到最佳的环境控制和节能效果。
变风量空调系统由空⽓处理机组、送风系统、末端装置及⾃控装置等组成,其中末端装置及⾃控装置是变风量系统的关键设备,它们可以接受室温调节器的指令,根据室温的⾼低⾃动调节送风量,以满⾜室内负荷的需求。
变风量空调系统与定风量空调系统比较一、定风量与变风量空调系统描述1、定风量空调系统描述定风量空调系统的特点是改变送风量来满足室内冷（热）负荷的变化。
系统向室内送入冷（热）风，送入室内的冷（热）量为从上式看出，为了吸收室内相同的热流量，可设L为一常数，改变送风温度ts ，ts 越小，吸收室内热流量越大。
因此改变送风温度就可适应室内负荷变化，维持室温不变，这就是定风量空调系统的工作原理。
在该系统中，空调机接通电源后，以恒转速运行，风量是恒定的，故称为定风量空调系统。
.2、变风量空调系统描述变风量空调系统是利用改变室内的送风量来实现对室内温度调节的全空气空调系统，它的送风状态保持不变。
变风量系统是通过控制风量来保证空调区域温湿度要求的空调系统，具有单个区域控制能力、局部区域运行的灵活性以及好的节能性等优点，但存在控制技术复杂的缺点。
从系统组成看，与定风量系统相比，表面看来只是增加了末端装置和控制部分，但却为暖通行业带来了挑战。
在上式中设送风温度ts为常数，用改变送风量L 的方法来维持室温恒定的系统称为变风量系统。
由此可见，送风量和送风温差的不同组合都可以满足房间的负荷需要，当房间的冷热负荷确定后，选定合适的送风温差，就可以得到房间相应的送风量。
二、定风量与变风量空调系统的特点及比较1、定风量空调系统的特点定风量空调系统由风系统和水系统两部分组成，而此系统的目的就是通过水系统调节送风状态,再通过风系统去改善室内的温、湿度,按照室内人员的要求创造满足一定范围温度、湿度要求的舒适环境。
在空调系统中，定风量系统一般维持全年的风量固定不变，并且是按房间最大热、湿负荷确定的送风量。
但在实际上，大多数情况下，空调房间的负荷低于最大负荷。
当实际负荷低于最大负荷时，为了维持室温设计水平，必须减少送风温差，其方法是通过再热或混合，以热量抵消部分冷量。
形成冷热能量抵消。
其次，当室内负荷不是最大负荷时，送风量大于实际需要量，为了输送多余风量，风机需要多消耗电能。
变风量（V A V）空调系统1．变风量空调系统在国内外的应用状况变风量(variable air volume ,VAV) 空调系统20 世纪60 年代中期产生于美国,凭借它节能、舒适、灵活等特点在美国、日本及欧洲一些发达国家得到了广泛应用。
在美国高层建筑的VAV 系统使用率已经达90 %以上。
国内变风量系统的使用率却很低。
如一项对上海200 幢办公大楼空调系统形式的调查中,其中变风量系统在整个空调系统的使用率仅有7 %。
目前我国正在运行的空调机组大部分是定风量运行的,由于过去人们对节能认识不足和变风量系统控制、运行较复杂及该系统的初投资较大,这些都限制了变风量系统的应用。
随着能源危机,节能已成为各行各业都在关注的问题,计算机的广泛应用,使控制系统的功能愈来愈完善,而且变风量空调系统的价格下调,已经可以与风机盘管加新风系统竞争。
在我国新设计的空调系统中有些已采用了VAV 空调系统,如东北电力集团总公司办公大楼等。
另外还有一些旧的空调系统如中国地震局减灾大楼等也改造成了VAV 空调系统。
2．工作原理变风量空调系统的基本原理是通过改变送风量以适应空调负荷的变化,维持空调房间的空气参数。
在空调系统运行过程中,出现最大负荷的时间不到总运行时间的10 % , 全年平均负荷率仅为50 % ,在绝大部分时间内,空调系统处于部分负荷运行状态。
变风量系统通过减少送风量,从而降低风机输送功耗,起到了明显的节能效果;而且,楼宇自控系统可根据当前的制冷(制热) 需要,调节冷水机组(热泵机组) 的制冷(制热) 能力及投入运行的台数。
根据工况需求,自动组合启动冷水泵、冷却水泵及冷却塔的投运台数,以达到最佳的环境控制和节能效果。
变风量空调系统由空气处理机组、送风系统、末端装置及自控装置等组成,其中末端装置及自控装置是变风量系统的关键设备,它们可以接受室温调节器的指令,根据室温的高低自动调节送风量,以满足室内负荷的需求。
其他组成部分与定风量空调系统的作用基本相同。
变风量空调系统即VAV（Variable Air Volume System）空调系统，是全空气系统的一种空调方式，它是通过改变送风量来调节和控制某一空调区域的温度，从而与空调区负荷的变化相适应。
VAV系统的优势较多，也被业内许多人士推崇，但要真正实现VAV系统的优点，除合理的设计外，专业的系统调试和运行管理也是必不可少的。
01、变风量（VAV）系统基本构成主要包括四部分：室内变风量温控器；变风量末端（VAVBOX）：带有控制器、传感器、风阀、BOX箱体及其他辅助设施；风道静压测量装置；变风量空调机（带有变频器）。
VAV系统的工作原理、流程如下图：02、变风量空调系统（VAV）控制原理变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控。
变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。
同时，风道压力传感器检测风道内的压力变化，采用PI或者PID 调节，通过变频器控制变风量空调机送风机的转速，消除压力波动的影响，维持送风量。
03、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:（1）舒适度良好、干净卫生：风机盘管系统在湿工况运行，极容易滋生细菌，传播疾病。
变风量空调系统在干工况运行，室内无凝结水，不会滋生细菌。
（2）温度稳定：带VAV空调箱的变风量空调系统与一般定风量系统相比，能更有效地调节局部区域的温度，实现温度的独立控制，避免在局部区域产生过冷或过热现象。
（3）节能：由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可大幅度减少送风风机的动力耗能。
（4）新风作冷源：因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
变风量空调机组介绍
变风量空调机组设计特点：
变风量/新风空调机组本身不带冷、热源，由冷(热)源通过管道供给一定的冷(热)源在换热器内循环流动，同时由风机导流的空气，横向掠过换热器，空气与冷(热)媒体通过换热器实现热湿交换。
经过处理的空气通过风管送到所需空调的房间，使房间空气得到调节。
浙江联峰空调设备有限公司生产的柜式空调机组包含了立式、卧式、顶装式三种型式，25个风量规格(风量范围1000～60000m3/h)，共一百多种不同规格的产品。
公司可为客户提供非标产品的设计(指超出样本的产品)，但要通过合同评审。
机组配置特点：
变风量/新风空调机组无论何种形式与规格，其标准型的机组主要由送风机、表冷器、空气过滤器、箱体等零部件组成。
若用户需要，可以选择增加消声、加湿功能(箱体比标准型略大)。
也可以按用户要求另配温度、湿度、风量调节等自控调速装置。
送风机：
主要由机壳、叶轮、电机组成。
a.机壳：采用优质热镀钢板制造(有的表面喷塑)，侧板设计符合空气动力的外形，并使风机体积达到最小，侧板进风口处设有过风圈，使空气无损失地进入叶轮。
在机壳的出风口设有特定形状的蜗舌板，以阻止出风口气流中形成漩涡。
在机壳侧板上预设有一系列的铆螺母孔，以便按用户要求的出风口方向进行安装。
叶轮：采用优质热镀锌钢板制造，叶片设计成符合空气动力的特定形状，使得风机效率高、噪声低。
叶片采用铆爪固定在中盘板及端板上，最大功率连续运转保持足够的强度与刚度。
电机：选用国内著名公司产品，属于外转子式低噪声三相异步电动机，它具有轴固式、外壳旋转的特点。
叶轮安装在电机外壳直接驱动，尤其当配上调压调速器后可以实现风机无级变速，达到机组实现变风量控制以匹配空调系统的节能运行。
送风机安装在减振垫上，确保风机振动小，运行噪声低(风机经动平衡试验)。
表冷器(即换热器)：
表冷器结构为薄壁紫铜管与波形铝翅片经机械胀管而成，独特的加工工艺，使表冷器传热效率高。
波形能极大限度地消除边界层，从而在整个换热面上可以得到最充分的换热效果。
配合铝翅片的波纹设计，保证表冷器具有高的传热性能和低的空气阻力，能满足大范围的供冷和供热需要。
众多不同的管路循环设计方法，向用户提供最佳的水流量和合理的水阻力。
浙江联丰空调设备有限公司拥有专业进口换热器生产线，特别是具备铜管(规格φ16×0.6)从校直、切割、U型弯管、机械胀管的全套工艺。
公司从国外进口一套φ16翅片冲压模具，可以根据设计与客户的要求，提供多种片型，以改善产品的匹配问题，翅片型式一般分为2、4、6、8排，孔间距38.1mm，排间距33mm，片距一般控制在2.5—3.0mm左右。
过滤器：
板式过滤器的滤料，采用锦纶网压板式，更换方便，便于用户拆装清洗，其安装形式可分为上抽、下抽、左抽、右抽之分。
箱体:
冷凝水盘：采用优质钢板外贴阻燃保温材料，能有效防止冷凝水外流。
柜架：特性设计的压制式铝合金型材、压铸铝插角，结构新颖、强度好、外形美观
面板：采用彩色内外双面钢板，中间聚氨酯高压发泡板，保温效果好。
机组特点：
用途广泛：
变风量/新风空调机组是中央空调系统的末端机组型式之一，是空气－水系统的一种最广泛的风管型安装型式，能够与各种制冷、热机匹配使用，可广泛用于民用建筑如宾馆、饭店、影剧院、体育馆、医院、机场、综合商场与工矿企业等。
风机匹配合理：
风机选用优质名牌风机，具有性能稳定，震动小、噪声低、质量可靠，再与表冷器精心匹配，合理选择调速控制装置，使机组有较高的运行效率。
外形美观、结构牢固：
箱体是以专门设计的具有垂直加强的框架和面板为基础、外形由铝合金框架、压铸铝插角、聚氨酯发泡隔热复合板构成，采用双密封条安装。
具有强度高、外形美观、重量轻、耐腐蚀、漏风率低、保温、隔音性能好与无冷桥设计等特点。
性能优越，质量可靠：
由于采用了优质的配件，并辅以先进的设计技术，加之严格质检手段和100%出厂检测，使产品质量稳定可靠。
安装方便、维修简单：
由于采用设计与精确的加工手段，使零部件的互换性与部件的组合质量得到保证。
若有必要，可十分容易地将面板和附件拆散，在现场重新排列、交换与安装。
