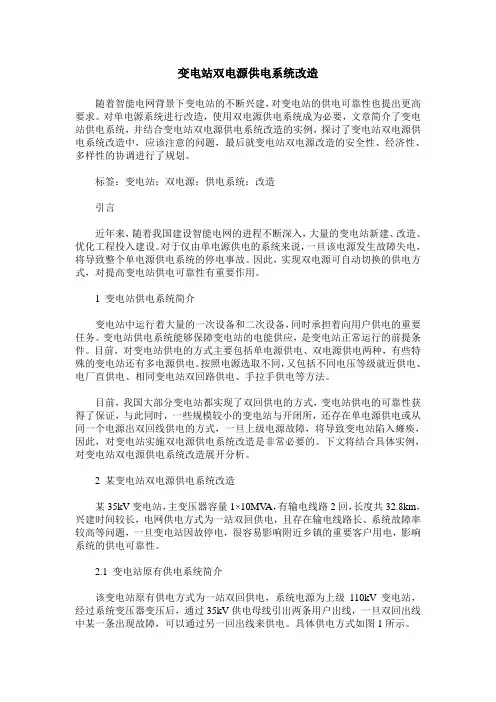

变电站双电源供电系统改造随着智能电网背景下变电站的不断兴建,对变电站的供电可靠性也提出更高要求。
对单电源系统进行改造,使用双电源供电系统成为必要,文章简介了变电站供电系统,并结合变电站双电源供电系统改造的实例,探讨了变电站双电源供电系统改造中,应该注意的问题,最后就变电站双电源改造的安全性、经济性、多样性的协调进行了规划。
标签:变电站;双电源;供电系统;改造引言近年来,随着我国建设智能电网的进程不断深入,大量的变电站新建、改造、优化工程投入建设。
对于仅由单电源供电的系统来说,一旦该电源发生故障失电,将导致整个单电源供电系统的停电事故。
因此,实现双电源可自动切换的供电方式,对提高变电站供电可靠性有重要作用。
1 变电站供电系统简介变电站中运行着大量的一次设备和二次设备,同时承担着向用户供电的重要任务。
变电站供电系统能够保障变电站的电能供应,是变电站正常运行的前提条件。
目前,对变电站供电的方式主要包括单电源供电、双电源供电两种,有些特殊的变电站还有多电源供电。
按照电源选取不同,又包括不同电压等级就近供电、电厂直供电、相同变电站双回路供电、手拉手供电等方法。
目前,我国大部分变电站都实现了双回供电的方式,变电站供电的可靠性获得了保证,与此同时,一些规模较小的变电站与开闭所,还存在单电源供电或从同一个电源出双回线供电的方式,一旦上级电源故障,将导致变电站陷入瘫痪,因此,对变电站实施双电源供电系统改造是非常必要的。
下文将结合具体实例,对变电站双电源供电系统改造展开分析。
2 某变电站双电源供电系统改造某35kV变电站,主变压器容量1×10MV A,有输电线路2回,长度共32.8km,兴建时间较长,电网供电方式为一站双回供电,且存在输电线路长、系统故障率较高等问题,一旦变电站因故停电,很容易影响附近乡镇的重要客户用电,影响系统的供电可靠性。
2.1 变电站原有供电系统简介该变电站原有供电方式为一站双回供电,系统电源为上级110kV变电站,经过系统变压器变压后,通过35kV供电母线引出两条用户出线,一旦双回出线中某一条出现故障,可以通过另一回出线来供电。
变电站交直流一体化电源系统的设计与应用探讨1. 引言1.1 背景介绍随着电力需求不断增长,传统的交流供电系统已逐渐显现出一些局限性:不能有效支持直流负载、能效低、安全性差等问题逐渐凸显。
而随着电气化、智能化、新能源等技术的快速发展,变电站交直流一体化电源系统逐渐成为研究热点。
传统的变电站主要采用交流供电系统,但随着直流负载在电力系统中的广泛应用,传统的交流供电系统已经不能满足需求。
为了有效支持直流负载、提高能效、提升供电系统的安全性和稳定性,变电站交直流一体化电源系统应运而生。
通过将交流和直流电源整合在一起,变电站交直流一体化电源系统能够更好地满足电力系统对不同类型负载的需求,提高能源利用率,减少能源浪费,提升供电系统的整体性能。
对于变电站交直流一体化电源系统的设计与应用进行深入研究具有重要的意义。
1.2 研究意义变电站交直流一体化电源系统的设计与应用探讨,是当前电力系统发展领域的热点之一。
其研究意义主要体现在以下几个方面:交直流一体化电源系统的设计与应用,在促进清洁能源和可再生能源的集成利用方面具有重要意义。
随着可再生能源如风电、光伏等的快速发展,传统交流电源系统已经不能满足其需求,而交直流一体化电源系统具有更好的适应性和灵活性,能够更好地集成和利用可再生能源,实现能源互联互通,推动清洁能源的大规模应用。
交直流一体化电源系统的研究对于提高电网的功率质量、降低能源消耗、减少环境污染等具有重要意义。
通过优化设计和高效运行,交直流一体化电源系统不仅能够提高电网的功率质量,降低能源消耗,减少能源浪费,还能够降低电力系统的运行成本,降低环境污染,促进可持续发展和绿色发展。
变电站交直流一体化电源系统的设计与应用探讨,不仅具有重要的理论意义,还具有重要的实践应用价值。
通过深入研究和实际应用,将为电力系统的高效运行、可靠运行和可持续发展提供重要支持和保障。
1.3 研究目的研究的目的是为了探讨变电站交直流一体化电源系统的设计和应用情况,深入了解该系统在电力领域中的作用和意义。
变电站交直流一体化电源系统的设计与应用探讨随着能源转型和电力系统的升级,变电站的功能和要求也在不断提高。
传统的变电站电源系统采用交流供电的方式,但是随着直流电的优势日益凸显,交直流一体化电源系统开始逐渐被广泛应用。
本文将探讨变电站交直流一体化电源系统的设计与应用。
一、交直流一体化电源系统的设计原理交直流一体化电源系统是将交流电源和直流电源结合到一个系统中,实现统一的电能转换和分配。
其设计原理主要包括以下几个方面:1. 交流电源部分交流电源部分主要包括变压器、开关电源等设备,用于将高压输电线路上的交流电转换为中压或低压的交流电,以满足变电站内部设备的供电需求。
2. 直流电源部分直流电源部分则包括整流器、逆变器、储能设备等,用于将交流电源转换为稳定的直流电,同时利用储能设备对电能进行储存,以应对突发的负荷变化。
3. 电能管理系统电能管理系统是整个交直流一体化电源系统的核心部分,通过监测、控制和管理各个电源设备,实现对电能的高效转换和分配,提高电能利用率和系统的稳定性。
交直流一体化电源系统主要适用于以下几个方面的变电站:1. 新能源接入变电站随着可再生能源的大规模接入电网,变电站需要具备更加灵活和高效的电源系统,以应对不稳定的新能源发电特点。
交直流一体化电源系统可以将不同形式的电能进行高效转换和管理,适合于新能源接入变电站的电源需求。
2. 大型工业厂区变电站大型工业厂区对电能的稳定性和可靠性要求较高,传统的交流电源系统往往难以满足这些需求。
而交直流一体化电源系统能够提供更加稳定和可靠的电能转换和分配,适合于大型工业厂区变电站的电源需求。
交直流一体化电源系统相比传统的交流电源系统具有以下几个明显的优势:2. 灵活可靠交直流一体化电源系统能够根据不同的负荷需求和电源情况自动调整电能的转换和分配,具有更强的灵活性和可靠性。
3. 节能环保由于交直流一体化电源系统能够更加高效地利用电能并减少能量转换过程中的能量损耗,能够降低电能的浪费和减少对环境的影响。
变电站交直流一体化电源系统的设计与应用探讨随着社会的发展和科技的进步,电力系统在发展过程中也在不断改进和完善。
变电站作为电力系统中的重要组成部分之一,其设计和应用对于电力系统的安全稳定运行具有重要意义。
近年来,随着新能源和直流输电技术的发展,变电站交直流一体化电源系统的设计与应用成为了研究的热点之一。
本文将探讨变电站交直流一体化电源系统的设计原理、优势与应用前景,以期为相关研究和工程实践提供一定的参考价值。
交直流一体化电源系统是指在变电站中,通过集成交流和直流电源设备,实现电力系统交、直流电源的互相供电和互相补偿。
其设计原理主要包括以下几个方面:1. 融合交直流设备:交直流一体化电源系统通过融合交流和直流设备,使得电力系统在供电方式和负载要求方面更加灵活可靠。
通过变电站内部的设备互相配合,可以更好地满足电力系统的不同需求。
2. 实现互补供电:交直流一体化电源系统在设计上能够实现交、直流电源的互补供电,并且实现互补运行状态下的平稳切换,保证了电力系统的可靠性和供电质量。
3. 提高系统运行效率:交直流一体化电源系统能够通过优化设备布局和运行模式,最大限度地提高电力系统的运行效率,降低能耗成本。
4. 实现节能减排:通过交直流一体化电源系统的设计,可以实现对于电力系统的能源利用的最大化,减少对于传统能源的依赖,以实现节能减排的目标。
二、变电站交直流一体化电源系统的优势变电站交直流一体化电源系统相比于传统的电力系统具有诸多优势,主要包括以下几个方面:1. 灵活性强:交直流一体化电源系统能够适应不同负载和供电方式的需求,具有更强的灵活性和适应性。
2. 运行可靠:通过交直流电源的互补供电和互补运行方式,提高了电力系统的供电可靠性和运行稳定性。
4. 降低投资成本:相比于传统的电力系统,交直流一体化电源系统在设备布局和使用上更加合理,可降低建设和维护成本。
5. 适应新能源发展:随着新能源的不断发展和应用,交直流一体化电源系统能够更好地适应新能源的接入和利用。

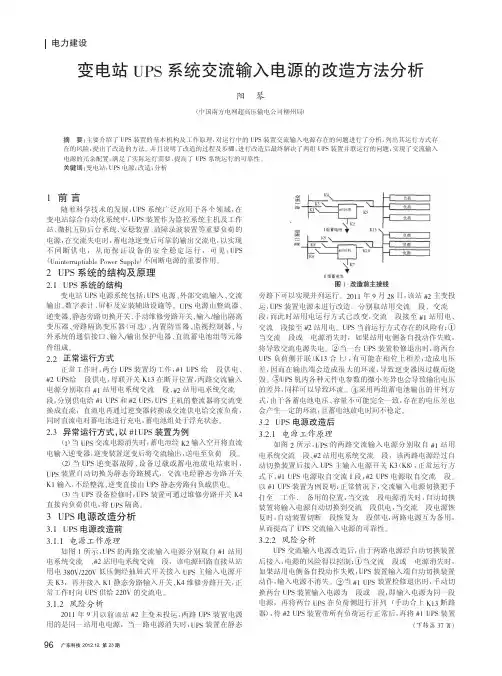

广东科技2012.12.第23期变电站UPS 系统交流输入电源的改造方法分析阳琴(中国南方电网超高压输电公司柳州局)1前言随着科学技术的发展,UPS 系统广泛应用于各个领域,在变电站综合自动化系统中,UPS 装置作为监控系统主机及工作站、微机五防后台系统、安稳装置、故障录波装置等重要负荷的电源,在交流失电时,蓄电池逆变后可靠的输出交流电,以实现不间断供电,从而保证设备的安全稳定运行,可见,UPS (Uninterruptiable Power Supply )不间断电源的重要作用。
2UPS 系统的结构及原理2.1UPS 系统的结构变电站UPS 电源系统包括:UPS 电源、外部交流输入、交流输出、数字表计、屏柜及安装辅助设施等。
UPS 电源由整流器、逆变器、静态旁路切换开关、手动维修旁路开关、输入/输出隔离变压器、旁路隔离变压器(可选)、内置防雷器、监视控制器、与外系统的通信接口、输入/输出保护电器、直流蓄电池组等元器件组成。
2.2正常运行方式正常工作时,两台UPS 装置均工作,#1UPS 给Ⅰ段供电、#2UPS 给Ⅱ段供电,母联开关K13在断开位置,两路交流输入电源分别取自#1站用电系统交流Ⅰ段、#2站用电系统交流Ⅱ段,分别供电给#1UPS 和#2UPS ,UPS 主机的整流器将交流变换成直流,直流电再通过逆变器转换成交流供电给交流负荷,同时直流电对蓄电池进行充电,蓄电池组处于浮充状态。
2.3异常运行方式,以#1UPS 装置为例(1)当UPS 交流电源消失时,蓄电池经K2输入空开将直流电输入逆变器,逆变装置逆变后将交流输出,送电至负荷Ⅰ段。
(2)当UPS 逆变器故障、设备过载或蓄电池放电结束时,UPS 装置自动切换为静态旁路模式,交流电经静态旁路开关K1输入,不经整流、逆变直接由UPS 静态旁路向负载供电。
(3)当UPS 设备检修时,UPS 装置可通过维修旁路开关K4直接向负荷供电,将UPS 隔离。
变电站交直流一体化电源系统的设计与应用探讨1.1 交直流一体化电源系统的基本原理传统的变电站电源系统主要是交流电源,然而随着发电技术的不断进步和电力需求的日益增长,直流电源的应用也逐渐增多。
交直流一体化电源系统就是基于这样的背景而发展起来的。
它通过集成交流和直流两种电源系统,实现了电网的双回路供电,具有更高的可靠性和稳定性。
在设计变电站交直流一体化电源系统时,需要考虑以下几个原则:首先是整体性原则,即整个系统需要整体设计,实现交直流电源的协调运行;其次是灵活性原则,即系统需要具有一定的灵活性,可以根据实际需要进行调整和改变;再次是可靠性原则,即系统需要具有高度的可靠性,在各种情况下都能够稳定运行;最后是经济性原则,即在设计和建设过程中需要考虑成本因素,确保系统的高性价比。
2.1 设备选型在变电站交直流一体化电源系统的设计中,设备的选型是非常关键的环节。
需要考虑的主要设备包括变压器、开关设备、逆变器、直流配电柜等。
在选型过程中,需要充分考虑设备的技术性能、可靠性、节能性以及成本等因素,以确保系统的稳定运行和经济性的实现。
2.2 系统布局系统布局是变电站交直流一体化电源系统设计的重要环节。
合理的系统布局能够有效地减少线路损耗,提高系统的运行效率。
良好的系统布局还能够减少设备的占地面积,降低系统的建设成本。
2.3 运行控制在变电站交直流一体化电源系统的设计中,运行控制是至关重要的。
需要设计合理的运行控制系统,实现对系统运行状态的实时监测和调控。
这样可以有效地保障系统的稳定运行,并在出现故障时及时进行处理,降低损失。
2.4 安全保障安全是变电站交直流一体化电源系统设计的首要考虑因素。
需要采取一系列的安全保障措施,包括防雷、防火、防爆等,以保障系统运行过程中的安全稳定。
随着电力系统技术的不断进步和电力需求的日益增长,变电站交直流一体化电源系统的应用前景非常广阔。
交直流一体化电源系统具有更高的可靠性和稳定性,能够满足电力系统对电能的高质量需求。

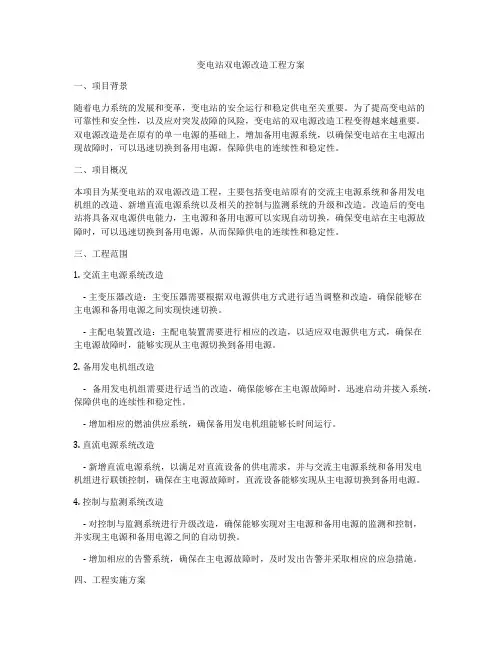

变电站双电源改造工程方案一、项目背景随着电力系统的发展和变革,变电站的安全运行和稳定供电至关重要。
为了提高变电站的可靠性和安全性,以及应对突发故障的风险,变电站的双电源改造工程变得越来越重要。
双电源改造是在原有的单一电源的基础上,增加备用电源系统,以确保变电站在主电源出现故障时,可以迅速切换到备用电源,保障供电的连续性和稳定性。
二、项目概况本项目为某变电站的双电源改造工程,主要包括变电站原有的交流主电源系统和备用发电机组的改造、新增直流电源系统以及相关的控制与监测系统的升级和改造。
改造后的变电站将具备双电源供电能力,主电源和备用电源可以实现自动切换,确保变电站在主电源故障时,可以迅速切换到备用电源,从而保障供电的连续性和稳定性。
三、工程范围1. 交流主电源系统改造- 主变压器改造:主变压器需要根据双电源供电方式进行适当调整和改造,确保能够在主电源和备用电源之间实现快速切换。
- 主配电装置改造:主配电装置需要进行相应的改造,以适应双电源供电方式,确保在主电源故障时,能够实现从主电源切换到备用电源。
2. 备用发电机组改造- 备用发电机组需要进行适当的改造,确保能够在主电源故障时,迅速启动并接入系统,保障供电的连续性和稳定性。
- 增加相应的燃油供应系统,确保备用发电机组能够长时间运行。
3. 直流电源系统改造- 新增直流电源系统,以满足对直流设备的供电需求,并与交流主电源系统和备用发电机组进行联锁控制,确保在主电源故障时,直流设备能够实现从主电源切换到备用电源。
4. 控制与监测系统改造- 对控制与监测系统进行升级改造,确保能够实现对主电源和备用电源的监测和控制,并实现主电源和备用电源之间的自动切换。
- 增加相应的告警系统,确保在主电源故障时,及时发出告警并采取相应的应急措施。
四、工程实施方案1. 施工前期准备- 对变电站的现场设备和安全设施进行检查和修整,确保施工安全和施工环境的准备就绪。
- 制定详细的工程实施计划,并安排专业施工团队和管理团队进行施工。
变电站二次系统设计直流及交流不停电电源系统技术原则直流及交流不停电电源系统技术原则1 直流系统1.1 直流系统电压500kV变电站操作电源直流系统采用220V或110V电压。
1.2 蓄电池型式、容量及组数(1)500kV变电站应装设2组蓄电池,型式宜采用阀控式密封铅酸蓄电池。
(2)蓄电池容量按1h事故放电时间考虑,具体工程应根据变电站规模、直流负荷和直流系统运行方式,对蓄电池个数、容量以及充电装置容量进行计算确定。
1.3 充电装置台数及型式500kV变电站宜采用高频开关充电装置,宜配置2套,模块N+1;也可3套。
1.4 直流系统接线方式(1)500kV变电站直流系统应采用两段单母线接线,两段直流母线之间应设置联络开关。
每组蓄电池及其充电装置应分别接入不同母线段。
(2)直流系统接线,应满足正常运行时两段母线切换时不中断供电的要求,切换过程中允许2组蓄电池短时并列运行。
(3)每组蓄电池均应设有专用的试验放电回路。
试验放电设备宜经隔离和保护电器直接与蓄电池组出口回路并接。
1.5 直流系统供电方式(1)500kV变电站二次设备分散布置,直流系统采用主分屏两级供电方式。
(2)在各继电器小室内设直流分屏(柜),各单元的测控、保护、故障录波、自动装置等负荷均从直流分屏(柜)引接,采用辐射状供电方式。
直流馈线屏(柜)至每面分屏(柜)每段各引一路电源。
(3)馈线开关宜选用专用直流空气开关,分馈线开关与总开关之间至少应保证3~4级级差。
1.6 直流系统设备布置(1)蓄电池应采用框架安装方式布置于专用蓄电池室。
(2)直流系统主馈屏(柜)和充电装置应靠近负荷中心,布置在专用直流室或继电器小室内。
1.7 其它设备配置(1)每套充电装置配置一套微机监控单元,根据直流系统运行状态,综合分析各种数据和信息,对整个系统实施控制和管理,并通过RS-485通信口将信息上传至站内监控系统。
直流系统的重要信息通过硬接点方式接入站内监控系统。
变电站交直流一体化电源系统的设计与应用探讨随着电力系统的发展和改进,传统的变电站设备逐渐变得过时和不足以满足现代电力需求。
为了提高电力系统的性能和稳定性,越来越多的变电站开始采用交直流一体化电源系统。
这种系统集交流和直流两种电源形式于一体,能够更好地满足变电站对不同电源类型的需求,并提高系统的可靠性和灵活性。
一、设计原则1.多元化电源输入:交直流一体化电源系统应具备多种电源输入接口,可以接入不同类型的交流和直流电源,以保证系统在不同工作环境下的稳定运行。
2.电源管理与控制:系统应具备完善的电源管理和控制功能,能够实现对不同电源的实时监控和调节,以保证系统的稳定性和安全性。
3.流程优化和节能减排:设计时应考虑系统的整体结构和流程,优化系统运行模式,以减少能源消耗和减少排放,达到节能环保的目的。
4.可靠性和可维护性:设计时应考虑系统的可靠性和易维护性,配置多重备份和故障自检功能,以保证系统在任何情况下都能够稳定运行。
二、应用场景1.新能源接入:随着新能源如风能、太阳能等的快速发展,变电站需要具备适应新能源接入的能力,交直流一体化电源系统能够更好地满足这种需求。
2.电力负载大波动需求:在电力负载波动较大的情况下,传统的交流电源系统可能无法满足需求,而交直流一体化系统能够更好地适应负载波动,保证系统的稳定性。
3.特殊环境需求:在一些特殊环境中,如航空、船舶等领域,对电源的要求可能会有所不同,交直流一体化电源系统能够更好地适应这种特殊需求。
4.大型工业生产场所:大型工业生产场所对电力需求往往比较高,需要一个稳定可靠的电源系统来保证生产的正常进行,交直流一体化系统能够更好地适应这种需求。
三、总结交直流一体化电源系统作为电力系统的新兴技术,具有很大的发展潜力和广泛的应用前景。
通过合理设计和部署,可以提高系统的稳定性和可靠性,满足不同环境下的电力需求。
未来随着电力系统的进一步发展,交直流一体化电源系统将会成为主流的电源系统形式,为电力系统的高效运行和发展做出更大的贡献。

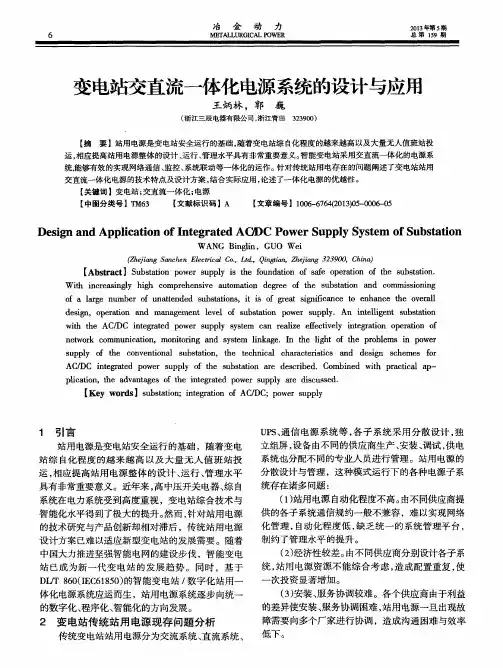

变电站交直流一体化电源系统设计研究发布时间:2021-06-08T15:50:13.897Z 来源:《基层建设》2021年第4期作者:赖佩坤[导读] 摘要:在变电站当中,所使用的交直流一体化电源系统,是一种基于系统的技术类型,能够对变电站当中的交流、直流、逆变以及通信电源实现整合。
珠海泰坦科技股份有限公司广东省珠海市 519015摘要:在变电站当中,所使用的交直流一体化电源系统,是一种基于系统的技术类型,能够对变电站当中的交流、直流、逆变以及通信电源实现整合。
在日常的运行中,可以有效的解决所出现的各种问题,并提供科学合理的解决方案。
在本文的分析过程中,就基于变电站交直流一体化电源系统设计进行阐述,以此构建出智能化的变电站。
关键字:变电站;交直流一体化;电源系统;自动化引言:变电站所使用的电源,是整个变电站的安全运行的基础保障,伴随着当下信息技术的高速发展,使得对于各行各业的自动化程度要求越来越高。
因此就需要在当下的变电站运行中,可以很好的进行电源整体的合理设计,全面推动我国当下的智能电源建设工程。
1 传统站用电源现状对于传统的变电站而言,所使用的电源基本上为交流系统、直流系统UPS、通信电源系统所构成。
在这些形成的子系统,采用分散设计的方式,同独立组屏,其使用的设备都由不同的供应商所提供生产制造,并且在运行的过程中,进行调试、供电系统的管理,也需要不同的专业人员进行管理,以此造成运行模式的一定弊端。
1.1 站用电源自动化程度不高由于在系统的构建中,不同设备和不同系统,所使用的供应商不统一,就造成了形成子系统通信规范出现不兼容的问题。
在这样的系统结构下,无法实现网络化的管理,使得各个系统严重的缺乏综合分析的平台,以此限制了管理效率的提升。
1.2 经济性较低在直流系统的构建中,需要使用一台蓄电池组,其UPS不间断电源系统,则需要使用多组相对独立的蓄电池组,这样就会造成配置方面的浪费。
而在交通系统的配置中,则需要配备电源自动切换设备。
变电所升级改造工程方案一、工程概述本工程旨在对现有变电所进行升级改造,提高其设备性能和安全等级,以满足日益增长的用电需求和配电系统的可靠性要求。
主要包括对变电站的主变压器、开关设备、保护装置、自动化系统、辅助电源等设备进行更新和优化,以及对建筑结构、地基、防雷设施等进行维护和加固。
同时,还将对场地布局进行优化,提高变电站的整体运行效率。
二、工程范围1. 变电站主变压器的更换和升级:主要包括购置新的高性能主变压器,进行现有主变压器的拆除和更换,以提高变电站的容量和效能。
2. 开关设备的更新和优化:对现有的高压开关设备、组合电器柜、断路器等进行维护和检修,并根据需求进行更换和升级,以提升变电站的设备性能和可靠性。
3. 保护装置和自动化系统的更新:对现有的保护装置和自动化系统进行更新和优化,以提高变电站的安全等级和运行效率。
4. 辅助电源和供电系统的优化:对变电站的辅助电源设备进行检修和优化,并进行供电系统的灵活调整,以提高供电系统的可靠性和稳定性。
5. 建筑结构和地基的维护和加固:对变电站的建筑结构和地基进行检修和加固,以确保变电站设备的安全运行和长期稳定性。
6. 场地布局的优化:对变电站的场地布局进行优化,包括车间、道路、通风设施等的调整和改造,以提高变电站的整体运行效率和安全性。
三、工程设计1. 主变压器的更新和升级(1)购置新的高性能主变压器,满足变电站日益增长的用电需求和配电系统的可靠性要求。
(2)进行现有主变压器的拆除和更换,确保变电站的安全和稳定运行。
(3)对主变压器的附属设备进行检修和优化,包括冷却系统、油泵、油箱等,以提高主变压器的运行效率和可靠性。
2. 开关设备的更新和优化(1)对现有的高压开关设备进行检修和维护,及时更换老化和损坏的设备,确保变电站的安全运行。
(2)购置新型的高压开关设备,采用先进的技术和材料,提高开关设备的性能和可靠性。
(3)对开关设备的绝缘、接线和接地系统进行检查和维护,并进行必要的改造,以确保变电站设备的安全和稳定。
变电站UPS系统交流输入电源旳改造方案摘要:本文结合某变电站工程实例,分析了该变电站UPS系统运行旳现实状况进行了分析,结合变电站UPS 系统旳运行现实状况,提出了三种改造方案,并选择了最优旳方案进行施工,对其施工旳准备工作及施工过程进行了详细旳简介,以其能为类似工程施工提供参照。
关键词:变电站;输入电源;改造方案0 引言伴随我国社会经济旳迅速发展,社会对电力旳需求及质量规定日益提高,对变电站旳安全、可靠运行提出了更高旳规定。
变电站电源系统是保证变电站安全、可靠运行旳重要构成部分之一,若电源系统出现问题,将会影响到变电站旳安全、稳定运行。
而UPS电源系统具有不间断供电能力,在变电站中得到广泛旳应用。
对此,笔者进行了有关简介。
1 运行现实状况某变电站在改造前,配置有2台RB-5000AP型UPS电源,采用双机主从串联、互为备用旳接线方式,共输出16路220V交流馈线回路,如图1所示。
1.1 工作原理电源在正常运行状态下,UPS主机处在运行带负载状态,UPS从机作为备份机不带负载。
当交流电源Ⅰ(Z11)失电时,UPS主机自动无延时转为直流电源Ⅰ(Z12)供电。
若UPS主机发生交直流输入同步失电,则自动无延时转为内部旁路回路供电状态,此时负载由UPS从机承担。
若主、从机同步故障退出运行,则可以手动切换至旁路回路供电状态。
1.2 运行风险分析UPS主机旳负荷包括有变电站自动化系统工程师站和操作员站、1号调度数据网互换机、“五防”工作站、1号城域网互换机和电度采集装置等。
其中,变电站自动化系统工程师站和操作员站等为单电源冗余配置,其他为单电源非冗余配置。
当馈电母线或输出开关Z14故障时,都会导致所有负荷失电,从而失去设备双重配置旳意义。
主、从机同步故障时,需要手动切换旁路回路进行供电,不满足调度及变电站自动化系统电源不能中断旳规定。
投运初期,设备还不完善,UPS系统采用这种接线方式有其一定旳经济性和合理性。
110kV直流变压器系统改造施工方案一、项目概况一、计划编制依据(1)****电力设计有限公司《110kV**变压器直流系统改造工程》(卷检索号为D0201)卷名:110kV**变压器直流系统二次线路。
二、项目概况(1)本变电站原直流系统组(包括直流充电板、电池板I和电池板II 、直流馈线板I和直流馈线板II ),本次改造替换了直流充电板的一侧和直流馈线面板一侧,三侧电池屏,一侧通讯电源屏,共六屏。
(2)本次更换的直流充电屏、直流馈电屏、电池屏、通讯电源屏为福建瑞盛电源科技有限公司交直流一体电源产品。
三、直流系统画面布局次改造仍保留原直流馈线板Ⅱ[ 27J ]。
本次改造的直流充电板和直流馈线板放置在原直流系统板附近,控制线尽量不更换,如下图。
节目。
此外,新增的电池屏放置在一楼的电池室(原消防工具室)。
改造前相关画面布局:主控继电器室前门改造后相关画面布局:主控继电器室前门电池室(原消防工具室)4.其他说明(1)原110kV马石线154和110kV南马156线共用一个电源进行保护和投切操作,110kV草马线153线共用一个电源进行保护和投切操作,取电屏和遥控屏电源电源共用一个电源。
结合这一改造,上述共享电源将独立。
(2)车站改造后有两块直流馈线板:新直流馈线板I [ 7J ]、原直流馈线板II [ 27J ]。
(3)本次改造的直流屏信号接公用和遥控屏。
(4) 直流屏之间的连接线和网线由直流厂家提供。
(5)原图不完整,施工时应仔细检查每根电缆的两端,确定使用哪一套装置。
(6) 通讯电源屏的相关访问由通讯维护班完成。
(7) 新电池组尚未到货,具体连接时间待定。
不接电期间,新直流系统临时承载旧电池屏。
二、建设进度及工作内容一、施工过程总体规划它分四个阶段进行:第一阶段:前期工作准备。
第二阶段:新直流系统设备在临时放置点进行预建,并离线调试合格。
第三阶段:搭建临时直流系统(移动直流充电器和移动电池组),在不中断电源的情况下转移旧直流系统负载,退出旧直流系统设备。
变电站站用交流电源系统改造方案
摘要:根据《变电站站用交流电源系统技术规范》的配置要求以及变电站站用交流电源系统继电保护有关技术要求,结合现场实际对220kV兴宁变电站站用380V交流系统进行改造,提供了改造方案。
关键词:变电站 380V站用交流系统改造
引言
变电站380V站用交流电源系统应满足《变电站站用交流电源系统技术规范》的配置要求。
站用交流电源系统故障时保护应保证故障可靠隔离,正常运行时不发生单一故障导致同时失去两路站用电源。
380V备自投应具备完善的外部闭锁回路,380V系统故障时应可靠闭锁。
站用变高压侧过流、站用变低压侧零序过流保护动作和低压配电屏进线断路器保护动作无法闭锁380V备自投装置或ATSE的情况下,禁止投入备自投装置,或将ATSE的切换模式设置为“手动”模式,避免380V母线故障时两路交流电源全停。
380V站用交流系统开关配置选型是保护配合满足选择性的基础,应通过规范开关配置选型简化保护上下级配合,设计及物资采购阶段应严格按《变电站站用交流电源系统技术规范》及本技术要求开展设备选型及配合关系校核,保证上下级配合关系。
当开关配置选型无法满足保护选择性要求时,应梳理风险及防控、整改措施,相关风险应做好备案。
1 改造前变电站交流系统设备状况
220kV兴宁站380V站用交流系统于2006年11月份投运,由于当时技术规范要求及设备技术的局限性,有如下几点不满足要求:
1、站用变保护测控装置只有跳站用变高压侧断路器的回路,没有跳380V站用交流系统进线开关及闭锁380V站用交流系统备自投的回路。
如果站用交流系统故障,站用变保护动作将无法跳380V站用交流系统进线开关及闭锁380V备自投。
2、380V站用交流系统进线开关应具备二段式过流保护功能,应实现短延时定时限+长延时反时限跳闸,并配置保护出口接点用于闭锁380V备自投装置。
而此380V站用交流系统进线开关不具备短延时定时限保护功能,且没有配置保护出口接点用于闭锁380V备自投装置。
3、变电站消防系统电源回路未使用具有电动机特性的开关;
综上所述,需要对380V站用交流系统备自投及相关设备进行升级改造。
2、改造方案
2.1交流系统接线方式
220kV兴宁站380V站用交流系统采用双电源双ATS双母线接线方式
2.2更换380V站用交流系统进线开关
根据现行要求,380V站用交流系统进线开关需具有长延时反时限+短延时定时限保护,原进线开关没有短延时保护,需要更换新的进线开关。
2.3增加站用变保护跳380V站用交流系统进线开关回路
通过给进线开关增加分励脱扣器,设计站用变保护跳进线开关回路,控制回路参考如下图:
该项工作需要敷设站用变保护高压柜至交流系统进线柜的控制电缆,增加进
线开关控制回路屏柜内部配线及控制电源空气开关。
2.4升级380V站用交流系统IPC-03控制器,实现进线开关跳闸闭锁备自投功
能
将进线开关的动作接点接入IPC-03控制器,并升级控制器程序,实现进线开
关跳闸时闭锁备自投,使ATS装置不进行切换。
2.5消防系统电源回路开关更换
将消防系统电源回路开关更换为具有电动机特性的开关。
3、施工风险及控制措施
3.1施工内容及相关一次、二次设备运行方式要求
本项目工作内容分为两个部分:
3.1.1、站用变保护跳380V交流系统进线开关电缆敷设,进线开关更换及配线,站用变保护调试传动
两台站用变保护高压柜至两套交流系统进线柜分别敷设1条6*1.5电缆,共4条6*1.5电缆。
进线开关更换和保护调试传动需将两台站用变轮流停电,#1站用
变停电时将两套ATS设置为固定电源2,更换两套交流系统的进线开关1并调试
传动;#2站用变停电时将两套ATS设置为固定电源1,更换两套交流系统德进线
开关2并调试传动。
3.1.2、380V站用交流系统进线柜配线,IPC-03控制器升级,消防电源支路开
关更换
第一项工作完成后再开始此项工作,需将两套交流系统轮流停电,一套交流
系统停电时,将负荷转由另一套交流系统供电,无法转供的负荷则停止供电。
3.2施工过程风险分析及控制措施
3.2.1、更换进线开关,存在作业人员触电、交流回路短路的风险
控制措施:更换进线开关时,将对应的站用变停电,并将ATS设置为固定电
源方式,用万用表验明无电,确保进线开关的接线不带电。
3.2.2、更换消防电源支路开关,存在作业人员触电、交流回路短路的风险
控制措施:更换消防电源支路开关时,将对应的交流母线停电,并用万用表
验明无电,确保该支路开关的接线不带电。
3.2.3、在交流屏柜工作时,存在作业人员触电的风险
控制措施:带电部位使用绝缘挡板等物品进行有效隔离,严格做好监护,确
保作业人员与带电部位保持足够安全距离。
4、施工流程
4.1、电缆敷设。
4.2、#1站用变停电——更换进线开关1及加装分励脱扣器——#1站用变保护
调试传动进线开关1——#1站用变复电。
4.3、#2站用变停电——更换进线开关2及加装分励脱扣器——#2站用变保护
调试传动进线开关2——#2站用变复电。
4.4、#1交流系统停电——IPC-03升级及配线——进线开关闭锁备自投测试——更换消防电源支路开关——#1交流系统复电。
4.5、#2交流系统停电——IPC-03升级及配线——进线开关闭锁备自投测试——更换消防电源支路开关——#2交流系统复电。
5.结束语

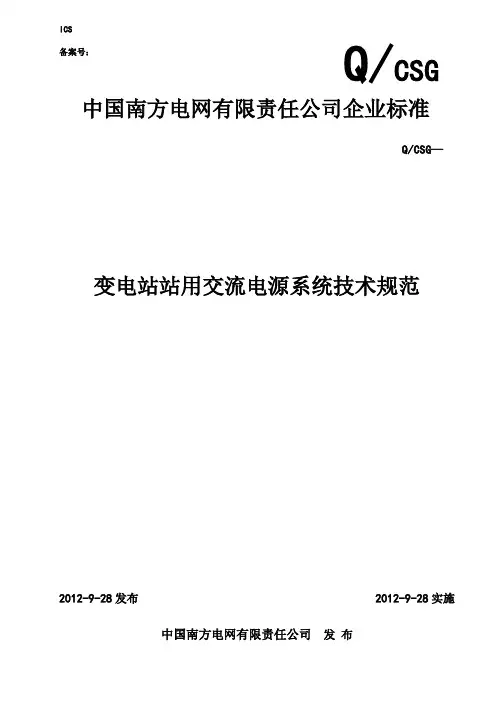

改造后的站用交流电源系统满足了《变电站站用交流电源系统技术规范》的
配置要求,避免发生母线故障时导致同时失去两路站用电源,使站用交流电源系统更加可靠地运行!。
