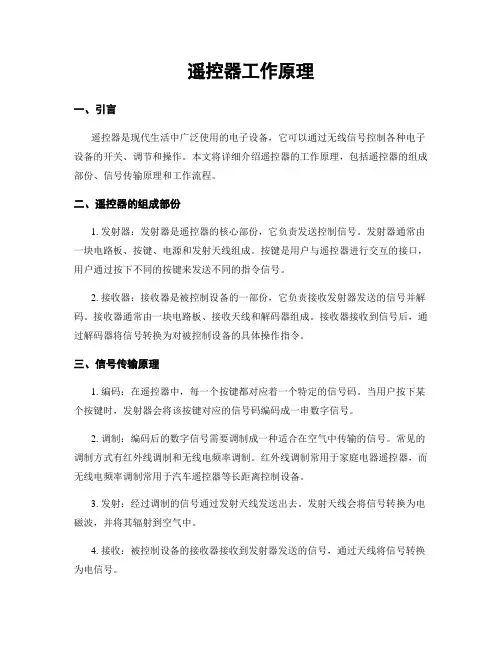

遥控器工作原理一、引言遥控器是现代生活中广泛使用的电子设备，它可以通过无线信号控制各种电子设备的开关、调节和操作。
本文将详细介绍遥控器的工作原理，包括遥控器的组成部份、信号传输原理和工作流程。
二、遥控器的组成部份1. 发射器：发射器是遥控器的核心部份，它负责发送控制信号。
发射器通常由一块电路板、按键、电源和发射天线组成。
按键是用户与遥控器进行交互的接口，用户通过按下不同的按键来发送不同的指令信号。
2. 接收器：接收器是被控制设备的一部份，它负责接收发射器发送的信号并解码。
接收器通常由一块电路板、接收天线和解码器组成。
接收器接收到信号后，通过解码器将信号转换为对被控制设备的具体操作指令。
三、信号传输原理1. 编码：在遥控器中，每一个按键都对应着一个特定的信号码。
当用户按下某个按键时，发射器会将该按键对应的信号码编码成一串数字信号。
2. 调制：编码后的数字信号需要调制成一种适合在空气中传输的信号。
常见的调制方式有红外线调制和无线电频率调制。
红外线调制常用于家庭电器遥控器，而无线电频率调制常用于汽车遥控器等长距离控制设备。
3. 发射：经过调制的信号通过发射天线发送出去。
发射天线会将信号转换为电磁波，并将其辐射到空气中。
4. 接收：被控制设备的接收器接收到发射器发送的信号，通过天线将信号转换为电信号。
5. 解码：接收器中的解码器将接收到的信号进行解码，将其转换为对被控制设备的具体操作指令。
四、遥控器的工作流程1. 用户按下遥控器上的按键。
2. 按键触发发射器，发射器将按键对应的信号码编码成数字信号。
3. 数字信号经过调制后，通过发射天线发送出去。
4. 被控制设备的接收器接收到发射器发送的信号。
5. 接收器中的解码器将接收到的信号解码成具体的操作指令。
6. 被控制设备根据接收到的指令进行相应的操作，比如开关、调节音量等。
五、总结遥控器通过发射器将用户按下的按键转换为特定的信号码，并经过调制和发射传输到被控制设备的接收器。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成，工作频率为256～320MHz，典型315～318MHz，．工作电源为12V（一节PG23A或一节PG27A电池供电），遥控距离为30～50m 左右。
为了便于携带，普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4，某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式，可以分为固定式加密方式和滚动码（跳码）加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编（解）码芯片型号不同，但遥控器的电路原理基本相同，下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚接电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，R6为外接振荡电阻，⑩脚为数据输出。
由S1～S4、二极管VDl～VD4、电阻R2～R5组成了按键开关阵列电路，控制编码集成电路ICI电源供给（VDD）和数据位130～D3（高电平有效）。
在平时，S1～S4处于常开状态，IC1无工作电源，数据输出端为低电平，发射管V1的基极无直流偏置，V1处于截止状态，遥控器几乎不消耗电流。
当S1～S4中任何一个按键被按下接通时，12V电源通过、按键开关接通ICI的数据输入端，并通过二极管阵列供给ICI（TWH9256）的电源端和编码地址位，IC1开始工作，从⑩脚输出串行数字编码脉冲信号，通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成，在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下，产生高频键控调幅无线电信号，通过印制板天线L00发射出去。
HCS301应用与解码1：HCS301简介：工作电压；2-13V输入按键：4路（可组合输入）加密方式：KEELOQ算法应有范围：红外发射或无线发射编码2：加密过程HCS301包含一个192位12*16位的EEPROM如下图：EEPROM存储器映射地址注：A:地址6，7为序号。
实际编码只发射低28位。
其中最高位为1时启动按下发射23秒停止发射功能（固定为23秒）。
为0时则为长期发射也不会自动关闭发射。
B:地址11为配置字,配置字每位如下图示前0-9位为识别位，10-11为溢出位，12位为低电压报警，13-14为波特率设置如下图示：由左图设置后可改变编码发射的速率。
由上面得知：密钥为64位：同步计数值为16位。
实际发射序号为28位。
配置字为16位发射编码图如下：发射编码先发射32位跳码（则为加密码：由64位密钥与16位同步计数值应用KEELOQ算法生成）；后34位为固定码。
注：HCS301每上电同步计数值都会加1.加密码每发射都会不一样从而把按键及相关信息保护。
3：HCS301解码分析HCS301编码格式如下图：由上图左边开始看到：先发射12个高电平变化后延时下再发射跳码+固定码+长时间的低电平防护周期。
注；在无线解码中那一定要检测数据同步头数据（12高电平变化），再接收有效数据。
但在实际接收中同步头后面有一延时时间过短。
不能高效的作为有效数据的同步头检测。
原因在于无线接收机输出有产生许多燥声，而燥声的周期与上面延时产不多。
但防护周期比无线接收机燥声周期差别很大。
这样就可以高效的作为数据的同步头检测。
HCS301解码要点分析A:当我们接收到完整的跳码（加密码）和固定码时。
关键我们要把跳码解码。
B:跳码解码方法可通过密钥与KEELOQ算法解出明码数据（密钥通过通过烧录时设置）。
C:明码和固定码会有相同的按键数据，同步计数会在每次上电计数值加1.D：固定码中28序号是作为每个HCS301的独立身份号（可通过烧录时设置）。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成，工作频率为256～320MHz，典型315～318MHz，．工作电源为12V（一节PG23A或一节PG27A电池供电），遥控距离为30～50m 左右。
为了便于携带，普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4，某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式，可以分为固定式加密方式和滚动码（跳码）加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编（解）码芯片型号不同，但遥控器的电路原理基本相同，下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚接电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，R6为外接振荡电阻，⑩脚为数据输出。
由S1～S4、二极管VDl～VD4、电阻R2～R5组成了按键开关阵列电路，控制编码集成电路ICI电源供给（VDD）和数据位130～D3（高电平有效）。
在平时，S1～S4处于常开状态，IC1无工作电源，数据输出端为低电平，发射管V1的基极无直流偏置，V1处于截止状态，遥控器几乎不消耗电流。
当S1～S4中任何一个按键被按下接通时，12V电源通过、按键开关接通ICI的数据输入端，并通过二极管阵列供给ICI（TWH9256）的电源端和编码地址位，IC1开始工作，从⑩脚输出串行数字编码脉冲信号，通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成，在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下，产生高频键控调幅无线电信号，通过印制板天线L00发射出去。

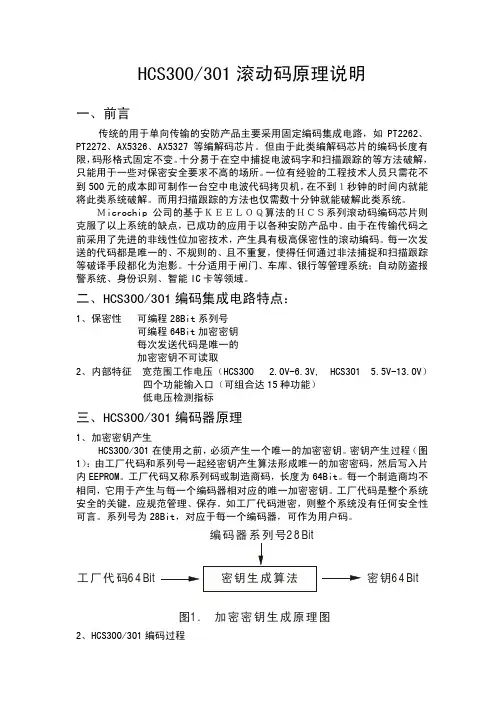

HCS300/301滚动码原理说明一、前言传统的用于单向传输的安防产品主要采用固定编码集成电路，如PT2262、PT2272、AX5326、AX5327等编解码芯片。
但由于此类编解码芯片的编码长度有限，码形格式固定不变。
十分易于在空中捕捉电波码字和扫描跟踪的等方法破解，只能用于一些对保密安全要求不高的场所。
一位有经验的工程技术人员只需花不到500元的成本即可制作一台空中电波代码拷贝机，在不到１秒钟的时间内就能将此类系统破解。
而用扫描跟踪的方法也仅需数十分钟就能破解此类系统。
Ｍicrochip公司的基于ＫＥＥＬＯＱ算法的ＨＣＳ系列滚动码编码芯片则克服了以上系统的缺点，已成功的应用于以各种安防产品中。
由于在传输代码之前采用了先进的非线性位加密技术，产生具有极高保密性的滚动编码。
每一次发送的代码都是唯一的、不规则的、且不重复，使得任何通过非法捕捉和扫描跟踪等破译手段都化为泡影。
十分适用于闸门、车库、银行等管理系统；自动防盗报警系统、身份识别、智能IC卡等领域。
二、HCS300/301编码集成电路特点：1、保密性可编程28Bit系列号可编程64Bit加密密钥每次发送代码是唯一的加密密钥不可读取2、内部特征宽范围工作电压（HCS300 2.0V-6.3V, HCS301 5.5V-13.0V）四个功能输入口（可组合达15种功能）低电压检测指标三、HCS300/301编码器原理1、加密密钥产生HCS300/301在使用之前，必须产生一个唯一的加密密钥。
密钥产生过程（图1）：由工厂代码和系列号一起经密钥产生算法形成唯一的加密密码，然后写入片内EEPROM。
工厂代码又称系列码或制造商码，长度为64Bit。
每一个制造商均不相同，它用于产生与每一个编码器相对应的唯一加密密钥。
工厂代码是整个系统安全的关键，应规范管理、保存。
如工厂代码泄密，则整个系统没有任何安全性可言。
系列号为28Bit，对应于每一个编码器，可作为用户码。

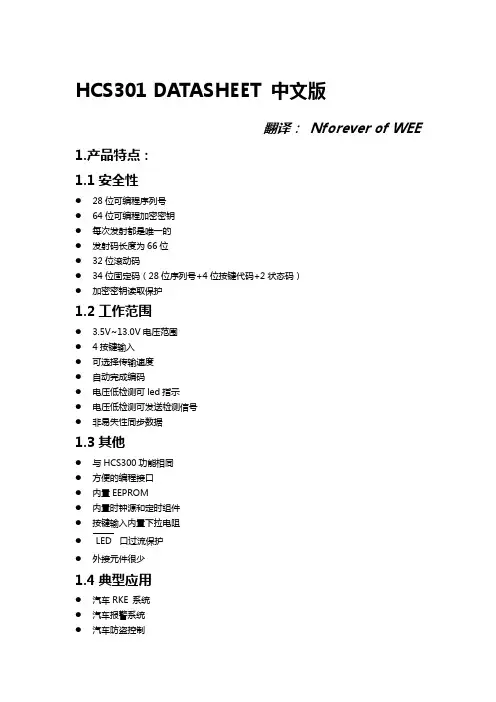

HCS301 DATASHEET 中文版翻译：Nforever of WEE 1.产品特点：1.1安全性●28位可编程序列号●64位可编程加密密钥●每次发射都是唯一的●发射码长度为66位●32位滚动码●34位固定码（28位序列号+4位按键代码+2状态码）●加密密钥读取保护1.2工作范围● 3.5V~13.0V电压范围●4按键输入●可选择传输速度●自动完成编码●电压低检测可led指示●电压低检测可发送检测信号●非易失性同步数据1.3其他●与HCS300功能相同●方便的编程接口●内置EEPROM●内置时钟源和定时组件●按键输入内置下拉电阻●LED口过流保护●外接元件很少1.4典型应用●汽车RKE 系统●汽车报警系统●汽车防盗控制●遥控车库●身份认证●防盗报警系统2.产品说明：HCS301是微芯公司针对RKE系统出品的高安全性滚动码编码器。
HCS301利用高安全性KeeLoQ滚动码技术及小封装，低功耗等特点完美的解决了RKE系统的需求。
28位非线性加密算法的序列号和6位状态码组成32位滚动码从而构成66位发射码，编码的长度排除了码扫描的威胁；滚动码的唯一性让编码捕获和再发送（被捕获后再发送）变得毫无用处。
加非常安全。
使用便捷的串口就可以对其数据进行配置，加密密钥和序列号是可写不可读的，也就是说试图获取密钥完全是徒劳。
宽电压范围和4输入口使得设计者可以自由的开发多达15种功能的应用，仅需的组件就是按键和RF电路。
HCS301管脚和模块框图3.系统概述：关键术语：制造商代码——一个64位密令，对每个制造商来说是独一无二的，用来为每个发射机（编码器）提供加密密钥加密密钥——在生产过程中烧录到编码器EEPROM的独一无二的64位密钥，控制着加密算法3.1学习HCS系列产品有好几种便于解码器学习的策略。
接下来做个举例，必需提醒大家这些学习策略有些存在第三方专利权。
HCS301是专门为无钥匙进入系统、车辆安全、自动车库等设计的滚动码编码器，这意味这对这些系统来说它是既便宜又安全的。
遥控器工作原理遥控器是一种无线电设备，用于远程控制其他设备的操作。
它通常由发射器和接收器两部份组成。
发射器是手持设备，通过按下按钮或者操作开关来发送控制信号。
接收器则是被控制设备上的装置，用于接收和解码发射器发送的信号，然后执行相应的操作。
遥控器工作原理涉及到无线通信、编码解码和电子电路等方面的知识。
下面将详细介绍遥控器的工作原理。
1. 发射器部份：发射器是遥控器的核心部件，它包含一个或者多个按钮、一个编码器和一个无线发射模块。
当用户按下按钮时，编码器会将按钮的状态转换为数字编码，然后将编码通过无线发射模块发送出去。
2. 接收器部份：接收器是被控制设备上的装置，它包含一个无线接收模块、一个解码器和一个执行器。
无线接收模块用于接收发射器发送的信号，然后将信号传递给解码器。
解码器根据预定的编码规则解析接收到的信号，并将其转换为控制命令。
最后，执行器根据解码器输出的控制命令执行相应的操作，例如打开灯、调节音量等。
3. 无线通信：遥控器使用无线通信技术进行信号传输。
常见的无线通信技术包括红外线（IR）和无线射频（RF）技术。
红外线遥控器通过发射和接收红外线信号来实现通信，适合于短距离控制。
无线射频遥控器通过发射和接收无线射频信号来实现通信，适合于长距离控制。
4. 编码解码：编码和解码是遥控器工作原理中的重要环节。
编码器将按键状态转换为数字编码，以便传输和识别。
解码器根据预定的编码规则解析接收到的信号，并将其转换为控制命令。
编码和解码方式有多种，例如固定码、滚动码和学习码等。
5. 电子电路：遥控器内部包含各种电子元件和电路，用于实现信号的处理和传输。
例如，发射器中的编码器将按键状态转换为数字编码，无线发射模块将数字编码转换为无线信号并发送出去。
接收器中的无线接收模块接收信号，解码器解析信号并输出控制命令，执行器执行相应的操作。
总结：遥控器工作原理涉及到无线通信、编码解码和电子电路等方面的知识。
发射器通过按键操作将控制信号转换为数字编码，并通过无线通信方式发送出去。
遥控编码芯片HCS301及发射电路1Keeloq技术简介Keeloq技术是一种复杂的非线性加密算法，经它加密后的码称为滚动码，它的特点是保密性好、难以破译。
Microchip公司以Keeloq技术为基础开发了滚动编码系列芯片，HCS301只是其中一款。
2滚动码与固定码芯片比较传统的固定编码芯片是基于单向传输的安全系统。
只能提供有限的保护，因为这种系统的保密性是靠提高代码的长度来实现的，而代码的长度是有限的，因而只能得到有限的代码组合，用空中捕捉和扫描跟踪的办法就很容易得到代码，这样就被非法用户擅自使用。
而如果采用Ke eloq滚动码技术，由于在传输代码之前用滚动码加密算法对原始代码进行非线性加密，从而产生高度保密的滚动码，使得每次传输的代码都是唯一的，绝不重复，从而使捕捉和扫描跟踪的手段都难以凑效。
3HCS301的管脚功能HCS301为8脚的PDIP和SOIC二种封装，其管脚定义如图1：1～4脚：按键输入接口，内部带有下拉电阻；5脚：地；6脚：PWM脉宽调制输出；7脚：L ED驱动；8脚：电源。
4HCS301外围电路图2为HCS301四键应用电路。
5片内EEPROMHCS301内部有一个192位(共16Bit×12Word)的E2PROM，在使用之前必须对它进行编程，1 92位的数据主要包括了：64Bit的加密钥匙，28Bit的系列码，16Bit的同步码，用户可通过简单的串行I2C接口对E2PROM编程。
为保密，只有在写E2PROM之后的限定时间内才能读回数据进行校验。
6HCS301加密钥匙的产生在HCS301使用之前，必须先产生一个唯一对应的加密钥匙，其产生过程如下：厂家代码和系统码一起经加密钥匙产生算法形成唯一的加密钥匙，然后写入E2PROM。
厂家代码为64位，可称为系统码或超级用户码，对于整个Keeloq系统它的码是唯一的。
系列码为28位，对应于每一个编码器，可当作一般用户码。
加密钥匙的重复概率为1/(264×28)，几乎是不可能重复。
遥控器工作原理遥控器是一种用于远程控制电子设备的无线设备。
它通过发送无线信号来操控设备的各种功能，如调节音量、切换频道、打开或关闭电源等。
在这篇文章中，我们将详细介绍遥控器的工作原理及其组成部分。
一、遥控器的工作原理遥控器的工作原理基于红外线技术。
红外线是一种电磁波，其频率范围在红光和微波之间。
遥控器通过发射和接收红外线信号来实现与电子设备的通信。
遥控器由两个主要部分组成：发射器和接收器。
发射器位于遥控器的顶部，接收器则嵌入在电子设备中。
当我们按下遥控器上的按钮时，发射器会发射一系列的红外线脉冲信号，这些信号编码了特定的指令，如音量增加或频道切换。
接收器会不断地接收来自遥控器发射器的红外线信号。
一旦接收器接收到信号，它会将其转换为电信号，并通过设备的控制电路进行解码和执行相应的操作。
例如，如果接收器接收到音量增加的指令，它会将信号传递给电视机的控制电路，从而增加音量。
二、遥控器的组成部分1. 发射器发射器是遥控器的重要组成部分，它负责发射红外线信号。
发射器通常由以下几个部分组成：- 红外发射二极管：它是发射红外线信号的核心部件。
当电流通过二极管时，它会发射红外线光束。
- 按钮：遥控器上的按钮用于触发发射器发射红外线信号。
每个按钮都与特定的指令相关联。
- 控制电路：控制电路负责将按钮的操作转化为红外线信号。
它会根据按钮的编码发送相应的脉冲信号。
2. 接收器接收器是嵌入在电子设备中的部件，它负责接收发射器发射的红外线信号并将其转换为电信号。
接收器通常由以下几个部分组成：- 红外接收二极管：它是接收红外线信号的核心部件。
当红外线光束照射到二极管上时，它会产生电流。
- 接收电路：接收电路负责将接收到的红外线信号转换为电信号。
它会将接收到的信号进行放大和滤波，以便后续的解码操作。
- 解码器：解码器负责解码接收到的信号，并将其转化为特定的指令。
解码器会根据接收到的脉冲信号进行解析，从而确定所需执行的操作。
三、遥控器的应用遥控器广泛应用于各种电子设备，如电视机、空调、音响系统、DVD播放器等。
遥控器工作原理及电路图1 – 1概论遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。
工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之路措射速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。
2-1-1 编码模块工作原理制)电了包程控制,以使发射机之耗电降至最低。
按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。
微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal )送至发射机射频模块。
微处理控制单元除了上述编码之功能外,同时亦执行自我诊断7- Pins 插座/PC/ )插座晶体测试,当自我诊断发现故障或电源电压不正常时,即依设定之程序关机,并产生相对应之故障讯息资料送至蜂鸣器驱动器驱动蜂鸣器发出警报声及驱动双色LED 指示灯,以提醒操作人员采取必要之措施。
E 2PROM 主要用以储存功能设定, 变量设定,识别码,故障讯息等资料,它可透过界面插座与IBM 兼容之个人计算机或维护工具联机,以执行遥控器功能设定,或是读取E 2PROM 内记录之详由编码模块送来之控制数据(亦即调变信号)调变压控振荡器后输出之调频信号,再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。
此射频放大器为特殊设计之晶体管放大电路,具有顺向增益最大,逆向增益最小之特性,可避免信号回授至压控振荡器(V.C.O )电路,而影响相锁回路锁定频率。
V.C.O 电路之输出除送至射频放大器外,同时亦经由匹配网络回授至相锁回路,与内建之标准信号比较;如果因环境温度改变等接编因素而导致V.C.O输出频率偏移时,相锁回路会检知其偏移量并产生一电压控制信号去控制V.C.O电路,修正其偏移量,使V.C.O 永远保持一稳定频率输出。
维修汽车遥控器的原理
汽车遥控器的原理是基于无线电通信技术。
遥控器包含一个发射器和一个接收器。
1. 发射器：发射器包含一个电池供电的电路和一个按钮。
当按钮按下时，发射器中的电路会产生一个特定的无线电信号。
2. 无线电信号传输：发射器将无线电信号通过天线发送出去。
这个信号可以是无线电频率，比如射频信号。
3. 接收器：接收器通常位于汽车内部。
它也包含一个天线和一个电路。
当接收器接收到发射器发出的信号后，电路会解码这个信号。
4. 解码和识别：接收器的电路会将接收到的信号进行解码，识别出发射器的特定信号。
5. 控制汽车：一旦接收器正确识别出信号，它会触发一个信号，将信号传输到汽车的中央处理器或电子控制单元。
这个过程触发特定的操作，比如解锁车门、锁定车门或启动发动机。
综上所述，汽车遥控器的原理是通过无线电通信技术将发射器发出的信号传输到接收器，接收器解码和识别信号后触发特定操作控制汽车。
遥控器工作原理遥控器是一种无线电设备，用于远程控制各种电子设备的操作。
它通过发送无线信号来传达指令，使得被控制的设备能够执行相应的动作。
下面将详细介绍遥控器的工作原理。
一、遥控器的基本组成部份1. 发射器：遥控器的发射器部份负责发射无线信号。
它通常由一个电路板、一个微控制器、一个发射器模块和一个电源组成。
2. 接收器：被控制的设备上的接收器部份负责接收发射器发出的无线信号，并解码出指令。
它通常由一个电路板、一个接收器模块和一个电源组成。
二、遥控器的工作原理1. 发射器工作原理：当用户按下遥控器上的按钮时，按钮所对应的电路会将电信号发送给微控制器。
微控制器根据按钮的编码信息，生成相应的控制指令。
然后，微控制器将指令传递给发射器模块。
发射器模块将指令转换为无线信号，并利用天线将信号发送出去。
通常使用的无线信号有红外线和无线电频率两种。
2. 接收器工作原理：接收器上的天线接收到发射器发出的无线信号后，将信号传递给接收器模块。
接收器模块将信号解码，并将解码后的指令传递给被控制的设备。
被控制的设备根据接收到的指令执行相应的动作，如打开/关闭电视、调节音量等。
三、遥控器的编码方式为了避免干扰和冲突，遥控器通常采用编码方式来发送指令。
常见的编码方式有以下几种：1. 固定编码：每一个按钮都有一个固定的编码，按下按钮时发送相应的编码。
这种方式简单、成本低，但容易被干扰和复制。
2. 滚动编码：每一个按钮都有一个惟一的编码，按下按钮时发送编码，并且每次发送的编码都不同。
这种方式更安全，不易被复制和干扰。
3. 学习编码：用户可以将遥控器学习到其他设备的编码，实现多个设备的控制。
这种方式灵便性较高，但操作稍复杂。
四、遥控器的应用领域遥控器广泛应用于各个领域，如家庭电器、汽车、无人机、医疗设备等。
通过遥控器，用户可以方便地控制设备的操作，提高生活和工作的便利性。
总结：遥控器通过发射无线信号来传达指令，实现对各种电子设备的远程控制。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成，工作频率为256～320MHz，典型315～318MHz，．工作电源为12V（一节PG23A或一节PG27A电池供电），遥控距离为30～50m 左右。
为了便于携带，普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4，某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式，可以分为固定式加密方式和滚动码（跳码）加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编（解）码芯片型号不同，但遥控器的电路原理基本相同，下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚接电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，R6为外接振荡电阻，⑩脚为数据输出。
由S1～S4、二极管VDl～VD4、电阻R2～R5组成了按键开关阵列电路，控制编码集成电路ICI电源供给（VDD）和数据位130～D3（高电平有效）。
在平时，S1～S4处于常开状态，IC1无工作电源，数据输出端为低电平，发射管V1的基极无直流偏置，V1处于截止状态，遥控器几乎不消耗电流。
当S1～S4中任何一个按键被按下接通时，12V电源通过、按键开关接通ICI的数据输入端，并通过二极管阵列供给ICI（TWH9256）的电源端和编码地址位，IC1开始工作，从⑩脚输出串行数字编码脉冲信号，通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成，在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下，产生高频键控调幅无线电信号，通过印制板天线L00发射出去。
印制板电感L00既和畅、C1组成发射机的主要选频回路，又是发射机的最终负载——天线。
调整畅可以在一定范围内改变发射机的发射频率。
LEDl既和VSl组成了编码电路ICl的稳压电路，又作发射工作状态指示。
遥控器采用12V供电(一节GP23A电池)，由于静态电流很小，一节GP23A电池可以使用半年以上。
例2 以AX5326为编码芯片的遥控发射器以AX5326为编码芯片的遥控发射器电路原理见图1—7。
AX5326的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，Ri为外接振荡电阻，⑩脚为数据输出。
由按键开关S1～S4、二极管VDl～VD4、电阻排R5组成按键输入矩阵电路；由LEDl、R 4组成发射状态电源指示电路；由L1、L00、V1、C1～C4、R2组成高频发射电路。
在平时，编码集成电路ICl、高频发射电路V1无电源供给，遥控器不消耗电流。
当有按键按下时，12V电源通过按键开关直接供给ICI的数据输入端，并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路，LEDl发光，作发射状态指示。
ICl通电工作后，将按键对应的数据位和编码地址位A0～A7的状态均转换成串行数字编码脉冲信号，从ICl的⑩脚输出，通过R3隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络，调整C4可以在一定范围内改变发射机的发射频率。
例3 以KCE36MT为编码芯片的遥控发射器以KCE36MT为编码芯片的遥控发射器电路原理见图1—8。
KCE36MT的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，○18脚电源，⑩～○13脚为数据输入，○14脚为使能端（低电平有效），○15、○16脚为芯片时钟振荡，R6为外接振荡电阻，○17脚为数据输出。
由按键开关S1～S4、二极管VDl～VD4、电阻R2～R5组成按键输入矩阵电路；由LEDl、R7组成发射状态电源指示电路；由L1、L00、V1、C1～C4组成高频发射电路。
在平时，编码集成电路ICI、高频发射电路无电源供给，遥控器不消耗电流。
当有按键按下时，12V电源通过按键开关直接供给ICl的数据输入端，并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路，LEDl发光，作发射状态指示。
ICl得电工作后，将按键对应的数据位和编码地址位的状态，均转换成数字编码脉冲信号，从ICl的⑩脚输出，通过R1隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C1、C4组成发射机的主要选频网络，调整C4可以在一定范围内改变发射机的发射频率。
例4以PT2260为编码芯片的遥控发射器以PT2260为编码芯片的遥控发射器电路原理图见图1—9。
PT2260的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，○16脚为电源，⑩～○13脚为数据输入，○14脚为数据输出，○15脚为芯片时钟振荡，R1为外接振荡电阻。
由按键开关S1～S4和U1（PT2260）的⑩～○14脚组成了四个功能键输入电路；由LEDl、R2组成发射状态指示电路；由V1、L1、L00、C3等组成高频发射电路。
在平时(没有按键按下时)，U1工作在省电模式，⑩脚无信号输出(0电位)，高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
当S1～S4任一开关被按下时，对应的数据引脚被接通高电平，U1开始工作，接通高电平的数据位和编码地址位的状态均转换成数字编码脉冲电信号，从U1的○15脚输出，通过R3隔离送人无线发射电路。
同时，U1○15脚输出的脉冲电信号会使LEDl闪亮，作发射工作状态指示。
在编码集成电路U1的○15脚输出的串行数字脉冲信号控制下，高频发射管V１开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制板电感L00和C3、C4组成发射机的主要选频网络，调整C3可以在一定范围内改变发射机的发射频率。
二、滚动码遥控发射器电路原理滚动码遥控发射器的电路组成和固定码遥控发射器基本相同，下面介绍几种常见的滚动码遥控发射器的工作原理。
例5 以RTl760N为编码芯片的遥控发射器以RTl760N为编码芯片的遥控发射器电路原理图见图1—10。
由按键开关S1～S4和U1的⑥、⑦、⑧、⑨脚组成按键输入电路，由LEDl、R6和U1的○12脚组成发射状态指示电路，由VI、B1、R1、L00、C1、C2等组成无线发射电路。
在平时（没有按键按下时），U1工作在省电模式，○11脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
滚动码编码发生器U1内部固化了滚动码编码程序，当按键开关S1～S4其中某一个开关被按下时，代表该接口的控制信号原始代码经U1内部编码器编码加密后，通过U1的第○11脚输出，同时使U1的第○12脚变为低电平，，点亮外接LEDl，做发射状态指示，R5为U1的内部时钟外接振荡电阻。
由U1的○11脚输出的滚动码加密信号经R2送人无线发射电路。
在U1的○11脚输出的信号控制下，高频发射管VI开始振荡工作，产生高频键控调幅无线电信号，通过印制板电感L00向空中辐射电磁波。
本遥控器由于采用了声表面谐振器件B1（315MHz），发射机频率不须调整就可以达到稳定一致的所需频率。
在这里，印制版电感L00主要起发射天线的作用。
例6 以TRl300为编码芯片的遥控发射器以TRl300为编码芯片的遥控发射器电路原理图见图1—11。
由按键开关S1～S4和U1的⑨、⑩、○12、○13脚组成按键输入电路，由LEDl、R2和U1的④脚组成发射状态指示电路，由V1、L1、R3、L00、C3、C4、C5等组成无线发射电路。
在平时（没有按键按下时），U1工作在省电模式，①脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
当按键开关S1～S4中某一个开关被按下时，代表该接口的控制信号原始代码经U1内部编码器编码加密后，通过U1的第①脚输出，经R2隔离送往高频发射电路。
同时使U1的第④脚变为低电平，点亮外接LEDl，做发射状态指示，R1、C2为U1的内部时钟外接RC振荡网络。
在U1的①脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络，调整C3可以在一定范围内改变发射机的发射频率。
VSl为U1的供电限幅稳压管，使U1的供电电压限制在（电源电压一稳压管稳压值）6V以下。
例7 以HCS301为编码芯片的遥控发射器以HCS301为编码芯片的遥控发射器电路原理见图1—12。
该遥控器主要由滚动码发生器、按键开关输入电路、无线发射电路等组成。
在平时（没有按键按下时），ICl工作在省电模式，⑥脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
滚动码编码发生器由ICl（HCS301）来完成，内部固化了滚动码编码程序，四个按键开关SI～S4接口中有某一个开关被按下时，代表该接口的控制信号原始代码经ICl内部编码器编码加密后，通过ICl的第⑥脚输出，送往高频发射电路。
同时ICl的⑦脚输出低电平，点亮外接LED，做发射状态指示。
由ICI的⑥脚输出的PWM信号经R2送人无线发射电路。
无线发射电路由L1、V1、R3、C2、C3、C4、C5、印制板电感L00组成，在IC1的⑥脚输出的PWM信号控制下，V1起振工作，产生高频键控调幅无线电信号，通过L00发射出去。
C3为发射机工作频率调整电容。
例8 以HCS200为编码芯片的遥控发射器以HCS200为编码芯片的遥控发射器电路原理图见图1—13。
该遥控器主要由滚动码发生器、按键开关阵列电路、无线发射电路等组成。
在平时（没有按键按下时），集成电路U1、高频发射电路V1无电源供给，此时遥控器不消耗电流。
滚动码编码发生器由U1（HCS200）来完成，内部固化了滚动码编码程序，四个按键开关S1～S4接口中，当有某一个开关被按下时，U1的对应引脚被接通高电平，同时集成电路U1、高频发射管V1的电源被接通，LED发光，作发射状态指示。
被接通高电平接口的控制信号的原始代码经U1内部编码器加密后，通过U1的第⑥脚输出，送往高频发射电路。
无线发射电路由L1、V1、R1、R4、C1～C4、C5、印制板电感L00组成，在U1的⑥脚输出的PWM信号控制下，V1起振工作，产生高频键控调幅无线电信号，通过L00发射出去。
