JYC 全自动变频抗干扰介质损耗测试仪 技术指标

一、用途特点及性能抗干扰变频高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。

仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。

采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。

测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

1.1主要技术指标1.1.1介损和电容量测量准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF~60000pF/10kV60pF~1μF/0.5kV外施高压：3pF~1.0μF/10kV60pF~30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA~5A内施高压：设定电压范围：0.5~10kV最大输出电流：200mA升降压方式：连续平滑调节1电压精度：±(1.5%×读数+10V)电压分辨率：1V试验频率： 45~65Hz整数频率49/51Hz、45/55Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流1A / 40~70Hz反接线时最大试验电流10kV / 1A / 40~70HzCVT自激法低压输出：输出电压3~50V，输出电流3~30A测量时间：约30s，与测量方式有关1.1.2其它指标输入电源：180V~270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口打印机：自带微型热敏打印机环境温度：-10℃~50℃相对湿度：<90%，不结露选型主要技术指标简表2电容量范围pF 最大输出电流mA外形尺寸长x宽x高cm重量kg高电压介损CVT自激法测量反接线低压侧屏蔽回路放电提示打印机计算机接口及存储3~60k 200/10kV34x26x2722 支持不需外接设备C1/C2同时测量高压连线可拖地C1/C2同时测量有热敏RS232存储100组数1.2 电容及介损测量主要功能特点1.2.1变频抗干扰采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

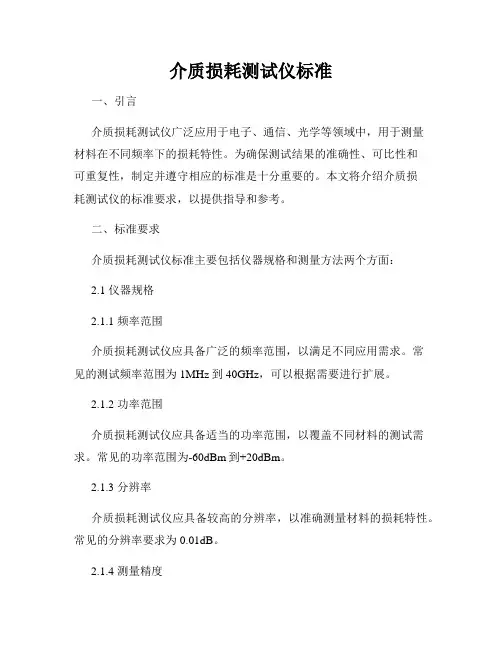

介质损耗测试仪标准一、引言介质损耗测试仪广泛应用于电子、通信、光学等领域中，用于测量材料在不同频率下的损耗特性。

为确保测试结果的准确性、可比性和可重复性，制定并遵守相应的标准是十分重要的。

本文将介绍介质损耗测试仪的标准要求，以提供指导和参考。

二、标准要求介质损耗测试仪标准主要包括仪器规格和测量方法两个方面：2.1 仪器规格2.1.1 频率范围介质损耗测试仪应具备广泛的频率范围，以满足不同应用需求。

常见的测试频率范围为1MHz到40GHz，可以根据需要进行扩展。

2.1.2 功率范围介质损耗测试仪应具备适当的功率范围，以覆盖不同材料的测试需求。

常见的功率范围为-60dBm到+20dBm。

2.1.3 分辨率介质损耗测试仪应具备较高的分辨率，以准确测量材料的损耗特性。

常见的分辨率要求为0.01dB。

2.1.4 测量精度介质损耗测试仪应具备较高的测量精度，以确保测试结果的准确性。

常见的测量精度要求为±0.1dB。

2.2 测量方法2.2.1 样品制备在进行介质损耗测试之前，应确保样品的制备符合标准要求。

样品应具有一定的尺寸和几何形状，并保证表面的平整度和光洁度。

2.2.2 测试环境介质损耗测试应在标准的实验室环境下进行，以减少外界因素对测试结果的影响。

测试区域应具备适当的隔离性和屏蔽性，以防止电磁干扰的产生。

2.2.3 测试设置在进行介质损耗测试时，应根据需要设置合适的测试参数。

这包括选择合适的测试频率、功率和测量时间等。

2.2.4 数据处理介质损耗测试结果应进行适当的数据处理，以提取并分析样品的损耗特性。

这包括计算和绘制相应的损耗曲线，以及进行数据比对和统计分析等。

三、标准依据介质损耗测试仪的标准依据包括以下方面：3.1 国家标准可参考国家相关的标准文件，如国家计量法、国家标准化法等，以确保测试仪器的使用符合法律法规的要求。

3.2 行业标准可参考行业组织或相关协会发布的标准文件，如电子工程师协会（IEEE）等，以提供测试仪器的技术要求和指导。

KYJS-6000全自动变频抗干扰介质损耗测试仪操作手册成都开元中试电力科技有限公司、前言二、安全措施三、可测试参数四、性能特点五、技术指标八、测量方式及原理七、常见设备接线方法八、仪器功能简介九、仪器操作步骤十、注意事项十一、仪器的成套性十售后服务二、本手册版本号:KY8.26-2005本手册如有改动,恕不另行通知。

一、前言介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。

在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。

KYJS-6000全自动变频介损测试仪突破了传统的电桥测量方式，釆用变频电源技术，利用单板机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

广泛适用于电力行业中变压器、互感器、套管、电容器、避雳器等设备的介损测量。

二、安全措施1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应山专业人员进行。

6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。

7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程, 防止他人接触高压部件和电路。

直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。

非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。

8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。

全自动介质损耗测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、工作原理 (5)三、主要技术参数 (7)四、仪器面板介绍 (8)五、操作方法说明 (9)六、接线 (10)七、注意事项 (12)一、概述HTJS-Ⅴ全自动抗干扰异频介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。

由于采用了变频技术能保证在强电场干扰下准确测量。

仪器在HTJS-H基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。

是目前最理想的介损测量设备。

该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。

仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。

试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。

这种能量损耗叫做电介质的损耗。

当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

介质损耗测试仪技术指标介质损耗测试仪（Dielectric Loss Tester）是用于测量材料在电磁场作用下的耗散功率的测试仪器，广泛应用于各种工业领域，如电子、电力、无线通讯等。

本文将介绍介质损耗测试仪的技术指标，包括测试频率范围、测试精度、测量范围等方面的内容。

测试频率范围介质损耗测试仪的测试频率范围是指测试仪器可测量电磁场中信号的频率范围。

这是决定测试仪器使用范围以及材料性能测试准确度的重要指标之一。

对于不同的应用场景，测试频率范围也有所不同。

通常，测试频率范围为10Hz至1GHz，可以用于测试不同材料（例如电容器、电感器、纤维材料等）在不同电场频率下的损耗情况。

测试精度介质损耗测试仪的测试精度是指测试仪器在不同测试条件下所能达到的最小误差。

这是影响测试仪器性能好坏的重要指标之一。

介质损耗测试仪的测试精度通常以测量误差百分比（Measurement Error）表示。

测试误差百分比通常以材料介电常数和介质损耗值为准，通常精度可以为±0.1%或更高。

同时，测试仪器还需具备良好的稳定性和重复性，以确保测试结果的准确性。

测量范围介质损耗测试仪的测量范围是指测试仪器所能测试的不同材料介电损耗值的范围。

这是决定测试用途、应用场景以及测试结果准确度的重要指标之一。

对于不同的应用场景，测试仪器的测量范围也有所不同。

如对于高频领域中介电常数和介质损耗测试仪器，测量范围最高可达到10^(-6)，此时，测试仪器能够对介电常数和介质损耗的各种参数进行全方位、多角度的测试，提高测试效率和准确度。

此外，介质损耗测试仪还需要具备良好的稳定性、可靠性和易用性等功能，以确保测试的准确性和可操作性，并满足用户不断提升测试质量的要求。

总结介质损耗测试仪是进行材料电特性测试的重要设备之一，其中的测试指标也是影响测试仪器好坏、性能优劣的重要因素。

本文介绍了介质损耗测试仪的测试频率范围、测试精度、测量范围等方面的技术指标，并强调了稳定性、重复性、可靠性和易用性等功能的重要性。

全自动异频抗干扰介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。

主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。

同时适用于全部停电后用发电机供电的场合。

仪器配备了大屏幕（240×128）中文菜单界面，分为左右两部分，左边为菜单，右边为相关提示，每一步都非常清楚，结果可以存储或打印输出，操作人员不需要专业培训就能使用。

一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。

仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；同时仪器内部带有接线图菜单，帮助操作人员正确接线；仪器还具备接地检测，确保升压前仪器已经可靠接地。

该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tg δ及电容量，配以绝缘油杯可测试绝缘油介质损耗。

该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。

同时还可以测试全密封的CVT（电容式电压互感器）。

仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。

这种能量损耗叫做电介质的损耗。

当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

tgδ值是用来衡量电介质损耗的参数。

仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图1所示。

标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

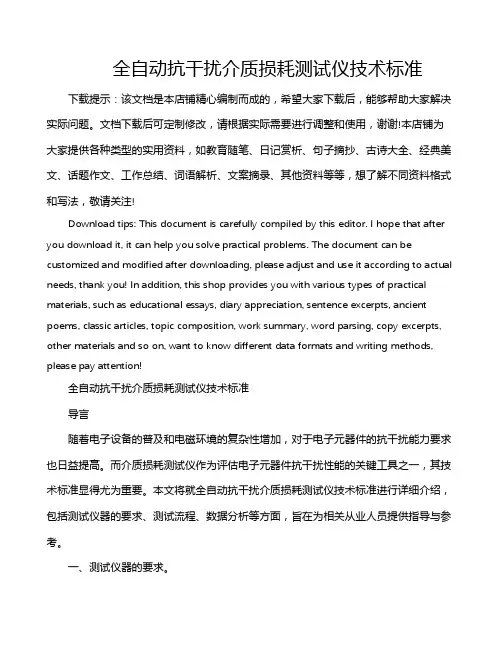

全自动抗干扰介质损耗测试仪技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!全自动抗干扰介质损耗测试仪技术标准导言随着电子设备的普及和电磁环境的复杂性增加，对于电子元器件的抗干扰能力要求也日益提高。

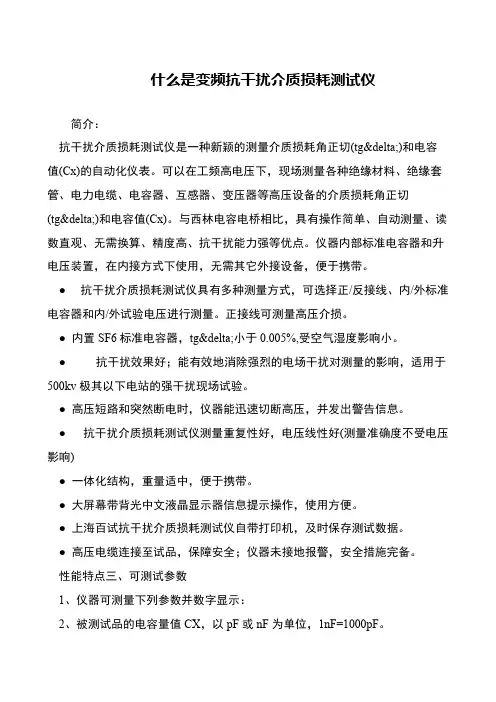

什么是变频抗干扰介质损耗测试仪
简介：
 抗干扰介质损耗测试仪是一种新颖的测量介质损耗角正切(tg&delta;)和电容值(Cx)的自动化仪表。

可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切
(tg&delta;)和电容值(Cx)。

与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。

仪器内部标准电容器和升电压装置，在内接方式下使用，无需其它外接设备，便于携带。

 ●抗干扰介质损耗测试仪具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。

正接线可测量高压介损。

 ●内置SF6标准电容器，tg&delta;小于0.005%,受空气湿度影响小。

 ●抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。

 ●高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。

 ●抗干扰介质损耗测试仪测量重复性好，电压线性好(测量准确度不受电压影响)
 ●一体化结构，重量适中，便于携带。

 ●大屏幕带背光中文液晶显示器信息提示操作，使用方便。

 ●上海百试抗干扰介质损耗测试仪自带打印机，及时保存测试数据。

 ●高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。

 性能特点三、可测试参数
 1、仪器可测量下列参数并数字显示：
 2、被测试品的电容量值CX，以pF或nF为单位，1nF=1000pF。

BC2690B抗干扰介质损耗测试仪使用说明书扬州宝电电气有限公司BC2690B抗干扰介质损耗测试仪使用说明书一、概述抗干扰介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗，（tgδ）和电容容量（Cx）它淘汰了QS 高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压、抗干扰能力强、测试时间（在国内同类产品中速度最快）等特点。

体积小、重量轻是我厂的第二代抗干扰介质损耗测试仪。

二、技术指标1、环境温度：0 ～40℃（液晶屏应避免长时日照）2、相对湿度：30%～70%3、供电电源：电压：220V±10%、频率：50±1Hz4、外形尺寸：长×宽×高500mm×300mm×400mm5、重量：约18Kg6、输出功率：0.6KV A7、显示分辩率：3位、4位（内部全是6位）8、测量范围及输出电压选择：介质损耗（tgδ）：±0.00～±999%试品电容容量（Cx）和加载电压：2.5KV档:≤300nF(300000pF) 3KV档:≤200nF(200000pF)5KV档:≤76nF(76000pF) 7.5KV档:≤34nF(34000pF)10KV档:≤20nF(20000pF)9、基本测量误差：介质损耗（tgδ）：1%±7个字(加载电流20uA～500mA)介质损耗（tgδ）：2%±9个字(加载电流5uA～20uA)电容容量(Cx)：1.5%±1.5pF三、结构仪器为升压与测量一体化结构，输出电压2.5KV—10KV五档可调，以适应各种需要，在测量时无需任何外部设备，接线与QS 电桥相似，但比其方便。

图一为仪器操作面板图，图二为仪器接线端面板图。

1、显示窗——液晶显示屏。

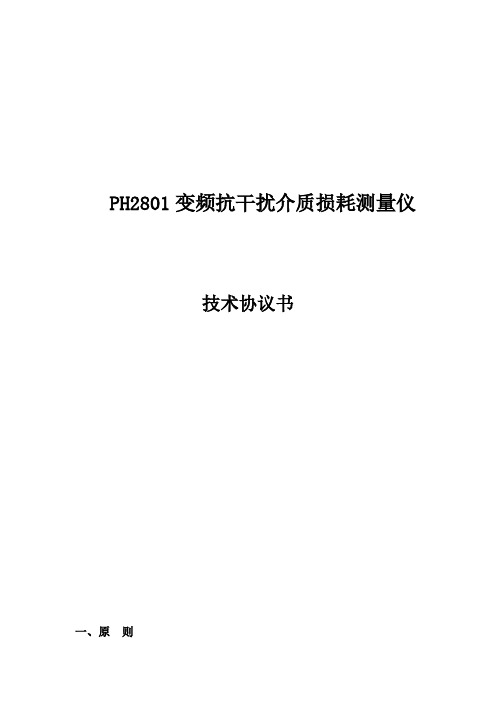

PH2801变频抗干扰介质损耗测量仪技术协议书一、原则本技术协议是针对PH2801变频抗干扰介质损耗测量仪。

技术规范所编写。

规范中着重论述了上述产品的技术规范要求，以及供货范围等有关事项的内容，包括上述产品的售后服务、质量承诺等内容。

二、技术标准及设备配置1、主要技术指标准确度： Cx：±（读数×1%＋1pF） tgδ：±（读数×1%＋0.00040）抗干扰指标：在200%干扰（即Ⅰ干扰/Ⅰ试品≤2）下仍能达到上述准确度电容量范围：内置高压3pF～60000pF/10kV 60pF～1μF/0.5kV外加高压3pF～0.3μF/10kV 分辨率：最高0.001pF，4位有效数字tgδ范围： 0～100%，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～1A内施高压：设定范围：0.5～10kV最大输出电流：200mA、可高压介损测量（外施）升降压方式：连续平滑调节精度：±（1.5%×读数＋10V）分辨率：1V试验频率：50Hz±1Hz 单频 45/55Hz、40/60Hz自动双变频精度：±0.01HzCVT测量专用低压输出：输出电压3～50V 输出电流3～30A测量时间：约35秒（与测量方式有关）输入电源：180V～270VAC，50Hz±1%（可用市电或发电机供电）、误接380V电源具有保护功能。

打印机：热敏打印机工作环境：温度范围：-20℃～60℃相对湿度＜90%体积重量：350×300×320mm3约22kg2、主要功能特点1、抗干扰能力强采用变频抗干扰技术，在强电场干扰下仍能准确测量，而且测试数据非常稳定。

2、测量精度高PH2801不仅能在现场做抗干扰测量，也能满足试验室精密测量要求（如油介损测量）。

其核心是一个精密高压数字电桥，采用全数字处理和电桥自校准等多种先进技术，配合高精度的三端结构标准电容，实现高精度介损测量。

介质损耗测试仪技术要求1.测试频率范围：介质损耗测试仪需要能够覆盖广泛的测试频率范围。

不同材料在不同频率下的介质损耗特性有所差异，因此，测试仪器需要能够在不同频率下进行准确的测试。

一般情况下，测试频率范围应该在10Hz到30GHz之间。

2.测试精度：测试仪器的测试精度对于材料的介质损耗测试至关重要。

因为介质损耗通常很小，所以测试仪器需要有高精度的测量能力。

在测试过程中，测量器的精度误差应该控制在0.1%以内，以确保测试结果的准确性。

3.测试速度：随着科技的不断进步，材料研究和生产的速度也在不断加快。

因此，测试仪器需要具备较快的测试速度。

测试速度的提高可以大幅度降低测试时间，提高生产效率和降低成本。

4.温度控制能力：材料的介质损耗通常受到温度的影响。

因此，介质损耗测试仪需要具备一定的温度控制能力，以确保测试过程中的温度稳定性。

一般情况下，测试仪器应能够在不同温度条件下进行测试，并能够控制环境温度的稳定性在+-0.5摄氏度以内。

5.数据分析和处理能力：介质损耗测试仪不仅需要能够准确测量介质损耗，还需要能够对测试结果进行有效的数据分析和处理。

测试仪器应该具备数据存储和导出功能，并能够进行数据统计和图表绘制。

此外，测试仪器还应该具备数据传输和远程监控功能，以便进行数据共享和远程控制。

6.用户界面和操作便捷性：介质损耗测试仪应该具备友好的用户界面和简便的操作流程。

用户应该能够轻松地进行测试参数的设置和数据的读取。

此外，测试仪器还应该提供详细的操作说明和维护手册，以便用户能够快速上手并进行维护和故障排除。

总之，介质损耗测试仪作为一种专业测量仪器，需要具备广泛的测试频率范围、高精度的测量能力、较快的测试速度、可靠的温度控制能力、完善的数据分析和处理能力，以及用户友好的界面和简便的操作流程。

只有满足这些技术要求，测试仪器才能在材料研究和生产领域发挥出其最大的效益。

抗干扰介质损耗测试仪的性能特点都有哪些1.高精度的测试能力：抗干扰介质损耗测试仪采用先进的测试技术，可实时测量设备或线缆在不同频率下的介质损耗。

它能够提供非常精确的测量结果，能够检测到微小的干扰引起的介质损耗变化。

2.宽带测试范围：抗干扰介质损耗测试仪的测试范围通常覆盖从几百赫兹到几千兆赫兹的频率范围。

它可以适用于不同类型的电子设备或线缆的测试需求，包括通信设备、无线电设备、光纤传输系统等。

3.高速测试能力：抗干扰介质损耗测试仪能够在很短的时间内完成测试过程。

它采用高速采样和处理技术，具有快速的测试速度和数据处理能力。

这使得用户可以迅速获得测试结果，在短时间内完成设备或线缆的性能评估工作。

4.可扩展性强：抗干扰介质损耗测试仪通常具有良好的可扩展性。

它可以通过添加不同类型的测量模块来适应不同的测试需求。

例如，用户可以添加不同频率范围的测试模块，或者添加其他类型的测试功能，如其他电磁兼容性（EMC）测试功能等。

5.灵活的测试模式：抗干扰介质损耗测试仪通常具有多种测试模式，以适应不同的测试需求。

例如，它可以进行单点测试，即在特定频率下对设备或线缆进行测试；也可以进行扫频测试，即在一定频率范围内进行连续测试，并生成频率响应曲线图。

这些灵活的测试模式使得用户能够根据具体情况选择最适合的测试模式。

6.友好的用户界面：抗干扰介质损耗测试仪通常具有友好的用户界面，操作简便，易于上手。

它通常配备液晶显示屏和丰富的操作按钮，可以直观地显示测试结果和参数设置，方便用户进行操作和结果分析。

7.强大的数据处理和分析能力：抗干扰介质损耗测试仪通常具有强大的数据处理和分析能力。

它可以对测试数据进行存储和导出，还可以进行数据处理和分析，如频谱分析、峰值检测、谐波分析等。

这些功能可以帮助用户更加全面地了解设备或线缆的性能特点，并进行更深入的故障诊断和改进。

综上所述，抗干扰介质损耗测试仪具有高精度的测试能力、宽带测试范围、高速测试能力、可扩展性强、灵活的测试模式、友好的用户界面以及强大的数据处理和分析能力等性能特点。

抗干扰介损测量仪的工作原理测量仪工作原理抗干扰介损测量仪是一种新奇的测量介质损耗角正切（tgδ）和电容值（Cx）的自动化仪表.可以在工频高电压下,现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值（Cx）.与西林电容电桥相比,具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰本领强等优点.仪器内部标准电容器和升电压装置,在“内接”方式下使用,无需其它外接设备,便于携带。

抗干扰介损测量仪的工作原理：在交流电压作用下,电介质要消耗部分电能,这部分电能将变化为热能产生损耗.这种能量损耗叫做电介质的损耗.当电介质上施加交流电压时,电介质中的电压和电流间成在相角差ψ,ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切.tgδ值是用来衡量电介质损耗的参数.仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）,标准回路由内置高稳定度标准电容器与测量线路构成,被试回路由被试品和测量线路构成.测量线路由取样电阻与前置放大器和A/D转换器构成.通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数字信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。

影像测量仪的那些应用除了耳机模具，音盆及外壳，前后声学腔体，耳机插头，声网等都需要严格的公差掌控。

随着大家生活水平的提高，越来越多的人开始选择好的耳机来提高本身的生活品质。

市场上的耳机从几块到几十万之间，而一条好耳机到底好在哪些地方。

耳机外观一方面一款耳机的外观决议了消费者的第一印象，另外一方面一款耳机的外观将会对声音产生比较大的影响。

发声部分占了一款耳机声音至少百分之50以上的重量，廉价耳机与贵价耳机的声音差距很大一部分都在发声部分。

喇叭能做响的企业极多，但是喇叭能做好的企业寥寥无几，这个需要一个很长时间的技术沉淀和特别强势的供应商搭配才可以达到。

检测需求耳机模具的精度会比较影响产品最后的品质感，当模具搞定，做好外壳，做好外观处理之后，耳机的主体部分基本上就算完工了。

JYC型介质损耗测试仪
性能特点
1、仪器采用矢量电流法，测量电容、介质损耗及其它参数。

测试结果精度高，便于实现自动化测量。

2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、仪器采用大屏幕点阵液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量
就可在微处理器控制下自动完成。

5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

6、设CVT测试功能，可实现CVT的自激法测试，无需外置附件。

7、接地试品真正反接线测量，小电容接地试品，测试准确。

8、过流保护功能，在试品短路或击穿时仪器不受损坏。

9、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。

技术指标
1．量程：
电容值：4pF-50nF(10kV时) 介损值：0～100%
2．精度：
电容精度：±（1 %·读数+2pF）介损精度：±（1%·读数+0.05%）3．分辨率：
电容分辨率：最小可分辨0.01 pF 介损分辨率：最小可分辨0.001% 4．高压电源：功率2kVA，最高10kV电压输出，45Hz、50Hz、55Hz可选；45Hz与55Hz 自动切换测量。

5．工作环境：
工作电源：AC220V ±10%，50Hz
工作温度：-20℃～40℃
环境湿度：≤80%RH，不结露
6．体积：长390mm宽320mm高330mm
净重：18kg。
