****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。
5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。
5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。
5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。
5.4.1设备功能简介、面板使用和其它。
5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。
5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。
5.5. 静电消除测试仪MODEL 158使用。
5.5.1设备功能简介、面板使用和其它。
5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。
5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。
5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。
1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。

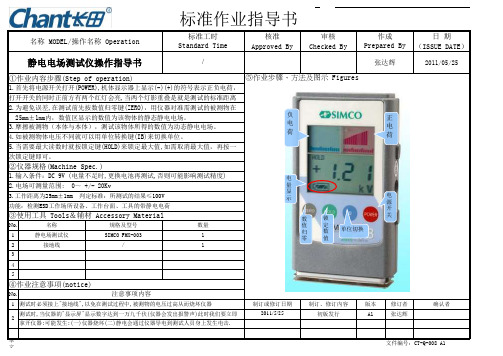

核准Approved By 审核Checked By 日 期（ISSUE DATE）2011/05/25No.规格及型号1SIMCO FMX-0032/345No.1制订或修订日期制订、修订內容版本修订者确认者2011/5/25初版发行A1张达辉本文件保存期限：不限2标准工时Standard Time作成Prepared By标准作业指导书名称 MODEL/操作名称 Operation/张达辉①作业内容步骤(Step of operation)⑤作业步骤、方法及图示 Figures静电电场测试仪操作指导书数量2.为避免误差,在测试前先按数值归零键(ZERO)，用仪器对准需测试的被测物在静电场测试仪1接地线1名称1.首先将电源开关打开(POWER),机体显示器上显示(-)(+)的符号表示正负电荷，②仪器规格(Machine Spec.)1.输入条件：DC 9V (电量不足时,更换电池再测试,否则可能影响测试精度)2.电场可测量范围: 0～ +/- 20Kv打开开关的同时正前方有两个红灯会亮,当两个灯影重叠是就是测试的标准距离 25mm±1mm内，数值区显示的数值为该物体的静态静电电场。
4.如被测物体电压不同就可以用单位转换键(IB)来切换单位。
5.当需要最大读数时就按锁定键(HOLD)来锁定最大值,如需取消最大值，再按一次锁定键即可。
3.摩擦被测物（本体与本体），测试该物体所得的数值为动态静电电场。
文件编号：CT-Q-008 A13.工作距离为25mm±1mm 判定标准：所测试的结果≤100V 功能：检测ESD工作场所设备、工作台面、工具的带静电电荷③使用工具 Tools＆辅材 Accessory Material注意事项内容测试时必须接上"接地线",以免在测试过程中,被测物的电压过高从而烧坏仪器测试时,当仪器的"显示屏"显示数字达到一万九千伏(仪器会发出报警声)此时我们要立即拿开仪器:可能发生:(一)仪器烧坏(二)静电会通过仪器导电到测试人员身上发生电击.④作业注意事項(notice)R R11电源开单位切换数值归负电荷正电荷锁定数电量显。
Simco FMX-003型静电场测量试仪使用说明在静电电压测量过程中，离子平衡盘一般放在底部端上(与感应器相反的一端)。
而在离子平衡测量中，它应该安装在有感应器的顶端。
第六节静电测量FMX-003 有四个按钮可以运行许多功能. 按钮颜色命名功能按钮颜色名称功能POWER 红电源开关电源开关，白色LED使显示更加明亮及电源自动关闭功能IB 蓝离子平衡模式开关转换模式到离子平衡测量HOLD 绿保持开关保持测量值及图表栏ZERO 灰数字归零开关调节显示到零6.1接地如果FMX-003没有可靠的接地，那么它的精度可能被测量人员身上的静电影响。
对于正确的测量，操作员应该配带一根防静电腕带或FMX-003应该用提供的接地线插入右侧的接地口正确的接地。
（注意：FMX-003的外壳是用导电性的树脂做成的。
接地端口给电路提供一个零电压参考。
这个端口必须可靠的接地才能可靠的测量。
如果没有可靠的接地,那么它的精度是没有保障的。
）6.2 测量模态的选择无论自动关闭功能是否开启，有两种操作模式可以使用：标准模式测量静电(电压)和连续模式进行静电(电压)测量。
6.2.1 标准模式测量静电(电压)①将FMX-003的感应器朝向没有静电的地方，快速按一下标有POWER的按键量。
一声哔哔声(0.25 秒)声将会听到提示FMX-003进入标准测量模式。
②当电源被打开，LCD屏幕显示数值、极性、测量单位：“KV”、曲线图刻度、电池电量状况。
此时,请参照第五节电池的状况所描述确认电池的状态。
感应器旁边的两个红色的LED灯点亮，表示FMX-003已经准备进行静电测量.③电源打开五分钟后，FMX-003将会自动关闭，这就叫做自动关闭功能。
此时,每秒二声哔哔声连续五次提示FMX-003将会很快被关闭.④当电源是打开的时候,如果按POWER键，FMX-003将会关闭所有指示消失.（注意：1、FMX-003轻轻按POWER键就能开机，没有需要重复地按它，频繁的没有必要的开关机操作，或者用指甲按它可能会影响开关的寿命和损坏印刷薄膜。
SIMCO FMX003Electrostatic Fieldmeter使用手册Rev: HK-021126-1SIMCO FMX-003SIMCO FMX003静电场测量仪，以非接触式方式，透过测量目标表面的静电位，来表示在其上的静电荷量。
它可附加配件，测量离子产生器的离子平衡。
Section 1:简介Section 2:特色Section 3:规格Section 4:安全使用守则Section 5:安装指引Section 6:操作指引Section 7:保养指引Section 8:可更换部件一览Section 9:保证World Leader in Static Conlrol? Since 1936 (ISO9001 Cortified) Page 1 of 8Section 1:简介SIMCO FMX003静电测量仪,以非接触式方式，透过测量目标表面的等静电位，来表示在其上的静电荷量。
它十分轻巧，精确。
易携和易用。
它内置微控处理器，可简单地按红色的电源（POWER）按掣开关，按灰色的返零（ZERO）按掣调整零点，更按绿色的冻结显示（HOLD）按掣。
方便在难以观看显示结果的测量点时，冻结显示后取出再记录。
转换（IB）按掣方便测量操作。
利用两盏LED灯的对焦点，精确地决定测量距离为25mm，并准确地测量该距离的静电电位值，以表示在目标表面上的静电荷，它的测量范围是+/-20kv。
它的外壳是导电材质，若再接上接地线，则能确保测量结果的有效性。
SIMCO FMX003静电测量仪，亦可配上离子平衡测量板，以评估离子产生器的离子平衡Section 2：特色●SIMCO FMX003可测范围在 +/-20 kV.●置有2 LED灯确保测量距离在标准25mm处.●外壳为导电材质, 并有接地扣, 确保测量结果正确可靠.●显示有数字和图形, 清晰明确. 在暗黑环境下, 更可着亮面板显示灯光.●并附有离子平衡测量板, 测量离子产生器的残余电压, 可测范围+/-200V.●电场测量范围+/- 20kV●2 LED 确定25mm工作距离●附有离子平衡测量板 (+/-200V)●单按归零重置●单按显示锁定●闲置自动关机●电池效能显示●面板显示灯光World Leader in Static Conlrol? Since 1936 (ISO9001 Cortified) Page 2 of 8Section 3:规格输入电压9 V battery静电场可测+/-(0.00-20.0kv)(自动显示调整)标准测距25mm +/- 1mm离子平衡可测+/-（0-200V）测量距离根据ESD-STM3。
静电测试仪775说明书静电测试仪775说明书1. 引言感谢您购买我们的静电测试仪775。
本说明书将帮助您了解该设备的使用方法、功能、注意事项以及维护等信息。
在使用本设备之前，请仔细阅读本说明书，并按照说明书的操作指南使用设备。
2. 产品概述静电测试仪775是一款专业的测试设备，用于检测和测量静电电量。
该设备具有高精度、高灵敏度和低功耗的特点，可广泛应用于各种工业领域，如电子制造、化学工业、半导体制造等。
主要特点：- 高精度测量：静电测试仪775具有高精度的测量系统，可以准确地测量静电电量。
- 高灵敏度检测：该设备具有高灵敏度的传感器，可以在较小的静电电量下进行检测。
- 多种测量模式：静电测试仪775支持多种测量模式，如单次测量、连续测量和峰值测量等。
- 显示和记录功能：设备配备液晶显示屏，可以直观地显示测量结果。
此外，设备还支持数据记录功能，可以储存测量数据供后续分析使用。
- USB接口：设备配备USB接口，可以与计算机进行数据传输和设备设置。
3. 使用方法3.1 准备工作在使用静电测试仪775之前，需要进行以下准备工作：1. 确保设备已充电：使用前请先充电，以确保设备正常工作。
2. 检查设备：检查设备是否完好无损，并确保设备的传感器和接线部分没有受到破坏。
3. 清洁测试环境：使用设备的测试环境应保持干净，没有静电干扰。
建议在无风的环境下进行测试。
3.2 测试操作步骤1. 打开设备：按下电源按钮，设备将开始启动。
2. 选择测量模式：通过设备的菜单界面，选择适合的测量模式。
在单次测量模式下，设备只会进行一次测量。
在连续测量模式下，设备将会不间断地进行测量。
在峰值测量模式下，设备将记录并显示测量过程中的最大值。
3. 接地：将设备的接地线连接到接地点，确保设备能够正确地测量静电电量。
4. 开始测量：按下开始按钮，设备将开始进行测量。
5. 测量结果显示：测量完成后，设备将显示测量结果。
您可以在设备的液晶显示屏上直接看到测量结果。
思美高SIMCO FMX-004静电场测试仪使用说明书思美高SIMCO FMX-004静电场测试仪使用说明书是一种手持式静电测试仪器，采用先进的震动电容感应技术，使仪器体积小，重量轻。
采用四个按钮结构，操作简便，容易掌握。
本静电测试仪zui大量程为±30KV（30，000）测试结果为2时，显示一条竖条，POWER开/关机；ZERO调仪器归零；MODE为测试模式选择；HOLT按钮锁定读数，并保持测试结果在LCD上。
仪器前端设有两个LED，用来帮助测试人员保持测试仪器跟测试目标之间的距离。
但当测试空气中离子的平衡度时，这两个灯是不亮的。
由于本仪器采用导电材料制作，所以有很强的抗干扰的能力思美高SIMCO FMX-004静电场测试仪使用说明书功能特点：*容易读数，操作简便*轻巧的设计*测试范围宽，重复测试精度高*自动量程转换±30KV（30，000）（距离25mm）*数字和竖条同时显示*五分种自动关机功能*四种测量模式（AUTO（自动），Hi（高量程），Low（低量程），Ionblance （离子平衡））具体参数测范围：0.00--±3.00kV（Low低量程）±0.0--±30.0KV（Hi高量程）0--300V（Ion离子平衡度测试）0—30KV（AUTO自动模式）测量距离：25mm±0.5mm两LED作为测量参考。
距离为仪器到测试目标之间的距离。
响应时间：，<1s测量精度：±10%LCD刷新速度：5次/秒工作条件：10Cº-40Cº，0-60%RH显示特性：两边竖条显示。
蓝的是显示负电，红的显示正电。
竖条显示精度：低测量范围时±0.1KV，高测量范围时±1.5KV，测量离子平衡时±15V。
数显读数：AUTO(自动模式)X.XX=0.00±1.49KV（低量程）XX.X=±1.0KV-±30.0KV（高量程）Hi(高量程)X.X=0.0-±30.0kVLow(低量程) X.XX=0.00-±3.00kV离子平衡模式时显示（IB）XXX=0-±300V模拟电压输出：AUTO ±3.00V（2.0KV=0.2V）HI ±3.00V（1.0KV=0.10V）LOW ±3.00V（2.0KV=0.2V）Ionblance ±3.00V（200KV=2.00V）蜂鸣器响声特点：在下列情况下能听到蜂鸣器响声开机：滴一声响自动关机：无任何操作时五分钟自动关机响三次，每次两声超出测量范围时：发出连续的叫声自动关机功能：本机无操作时，五分钟自动关机，节省电池使用电源：9V方型电池电池寿命：30小时外型尺寸：123（MM）×73（MM）×25（MM）重量：170g思美高SIMCO FMX-004静电场测试仪使用说明书各功能的操作，使用FMX-004使用9V方型电池，电池寿命大概30小时，当机器打开的时候，会有电池电量指示（如下图所示）注*图中黑色部分表示电量电池的更换：1，打开机器后面的电池盖。
使用说明书使用前请仔细阅读本说明 书，掌握本测定仪的相 关功能，并请妥善保管， 以便今后使用。
功能特点功能：本机是一款可测带电物体 电位的携带式数显静电测试 仪。
能将有波动场合的静电 保存为最大值进行确认。
特点： １、可以不用接触物体 进行测定。
２、可旋转传感器头， 测试狭窄的地方。
３、可用配套的离子平衡台 对除离子静电仪进行离子 平衡检查。
安全使用注意事项本机有内置高电压。
为了安全，请严格遵守使用方法。
本书中标有 △符号的表示“注意点”。
！危险：本机不防爆。
请不要在易燃、易爆的场所中使用。
注意：本机是精密设备，请不要放置在有水、油或高温、潮湿的地方。
尤其湿度高，结露的地方绝对禁止。
放置场所：●以下环境不可放置□高低温、潮湿、结露 □易燃、易爆 □多尘 □振动 □有腐蚀剂 □油污 提示●定期清洁离子平衡台，否则会导致绝缘不良 ●清洁时请关掉电源。
●请连接地线进行测试，否则影响测量值的准确性。
●请正确把握合适的量测距离。
●不要碰触感应头，避免异物。
●不要将离子空气直接吹入开口部 ●不要挤压显示屏 ●不要改装或分解。
●本机可能对助听器、制造各种医疗设备的产生影响。
●本机关闭电源后仍会消耗少许电量，如长期不使用，请拔出电池。
●如果出现臭味、异音、冒烟或发烫的现象，请联络厂家。
不要继续使用，小心漏电或引发火灾。
●注意不要跌落或撞击，以免发生故障。
●不要撕毁本机上粘贴的说明标签 ●不要在超出本书规定范围外使用。
注意包装清单说明书／保证书型号：ＡＳ－２０测定按键传感器离子平衡台锁定位置地线端子电池盖挂扣位置接地线 １条显示屏电源键归零键 状态切换锁定键 挂带 １根干电池碱性干电池专用皮套离子平衡台锁定键聚焦点测定时注意事项 接地 人体有带电时或需高进度测量的时候，请连接地线。
同时为了 带电物体电荷量超大时能进行放电，防止出现故障。
测定距离调整 电界的强度与带电物体和测定器之间的距离有关。
QP-ESD201静电测试仪QP-ESD 201静电测试仪本测试仪是颀普静电科技研制生产的专用于检测静电的仪器。
该测试仪采用了新型的非接触表面电位传感器，能有效地检测到物体所携带的静电量，如塑料、化纤、皮毛及人体所携带的静电等。
本静电测试仪使用简单，携带方便，是防静电和静电处理过程中不可缺少的测量工具。
测量范围：0~±60kV静电测量范围宽非接触式测量静电 安全可靠测试仪置于与被测物体距离为两个红外灯对焦即可测量尺寸：123x70.4x21.5mm可以外部互联互通，CAN通信(RS485 通信功能选配)响应时间<100ms，测量准确，测量准度±5%报警功能超过测量范围时会有连续声响报警使用续航久单个电池最大工作时间约14小时<100ms测量前测量后（（（（（（LCD显示超清显示，正或负极性及电压值清晰可见1. 极性2. 温度3. 湿度4. 测试数值5. 电量6. 保持234156规格尺寸参数SPECIFICATIONS说明产品图示EXPLAIN② 液晶图示1. 仪表主体2. 显示屏3. 电源键4. 保持建5. ECO键6. 状态指示灯7. 通讯口8. 接地插孔9. 归零按钮10. 电池盖11. 测试窗口12. 红光灯窗口① 产品图示电晕机官网静电消除器官网微信公众号主营产品：智能静电消除器、电晕处理机、静电发生器、离子风棒、高压发生器、离子风机、静电传感器、静电测试仪等...电晕机网址： 静电消除器网址： 公司地址：上海市松江区龙高路160弄1号楼本手册内容仅供参考，如有更改，恕不另行通知！颀普静电对本手册拥有最终解释权。
上海颀普静电科技有限公司E-mail:***************************。
