广东世运电路科技股份有限公司OLYMPIC CIRCUIT TECHNOLOGY CO., LTD文件发行\更改审批表Document Issue \ Change Approval SheetApproval Sheet 文件名称:Title ：镭射钻机作业指示(三厂)文件编号:Ref.# .O-WI-PE-920版本: Rev. 1 修订号： Rev.No A1 状态： Status文件更改履历(Document change history) 版本 Rev. 更改性质及项号Nature of change and section no.制订人 Initiator制订日期 Est. Date.(月/日/年)生效日期 Eff. Date. (月/日/年)0 首次发行 first issued季秉昭 08/05/2013 08/15/20131 增加 6.13和O-WI-PE-920-5/0表单删除O-WI-PE-920-2/0 余昊栋 10/08/201310/18/2013分 发 部 门 (制订人应用“√”指出此文件的接收部门)Distributed departments (Initiator should indicate the accepting departments by symbol ‘√’.)□市场部/Mkt. □生产部/Prod. □采购部/Pur.□工艺部/PE □维修部/Mai. □品质部/QA □人政部□计划部/PPC □工程部/PPE □资讯部/IT □财务部/FIN □厂长/PM □管理者代表□中心总监/CD □其它(Other)会签 (制订人应用“√”指出此文件的会签者)Signature. (Initiator should indicate the signature of the document by symbol ‘√’)审批者 Approver 签名 Signature 审批者 Approver 签名 SignatureQ.A Manager （ ） MKT. Manager （ ） PPE. Manager （ ） Pur. Manager （ ） PE. Manager ( ) Mai. Manager ( ) Prod. Manager ( ) H.R &Ad. Manager ( ) PPC. Manager ( ) IT. Manager ( ) FIN. Manager ( ) CenterDirector( )MR. ( )Vice-President/ President ( )1.0 目的：规范生产，保证品质,为生产员工提供相关作业标准.2.0 范围：凡需经镭射作业之流程,均属本规范管制范围.3.0 定义：无4.0 职责：4.1 生产部:负责执行操作保持工作参数条件正常及日常保养。

4.2 工艺部:负责对流程问题提供技术支援。

4.3 维修部:为生产设备提供保养及维修服务。

4.4 品质部:负责流程参数监控和督查。

5.0 三菱激光钻机（ML605TWIII(-H)5200U）操作内容6.0 机台操作规范6.1 开机指引：6.1.1 打开机器总电源开关（发振器右下角）6.1.2 打开空气压缩机电源6.1.3 打开压缩空气，吸尘机6.1.4 开机器控制电脑（按机器正面左上角PC POWER 按键），选择LCP 登入，密码：lcp.6.2 热机：6.2.1 当机器电脑软件起动后，把触摸屏旁钥匙转至ON 位置。

6.2.2 打开电脑软件ON/OFF 画面，点击进行Aging 热机（机器台面需放板，吸板压力需要在正常范围），过程需二十分钟。

6.3 机器精度校正：（校正前需先选好是用一个头做板还是用二个头做板）点击再点击F4 进入如下画面时，点击，当它由红色变为绿色时，按绿色Start 键（机器台面需放板，吸板压力需要在正常范围）。

此时机器会在压克力补偿板上打孔，然后会用CamB 看孔的位置，调节灯光亮度，再按Start 键，机器会用Cam B CCD 去抓这个孔，然后自动转换成Cam A看孔的位置,调节灯光亮度，再按Start 键，机器又会用Cam A CCD 去抓这个孔.之后机器会自动做完精度补偿。

做完后，机器精度偏差会如图显示，但精度偏差不能超过0.020mm.如超出则会报警。

此时需重新做一次，如反复都不能通过，则需向主管报告此情况。

6.4 选择做板用的条件测能量如下图：要做板材为2116 孔径为5MIL 的板时，点击该条件的代号2，让其变为绿色。

当其变为绿色时，表示你已经选择好[[][该条件（如下图所示）。

当选好条件时点击测能量画面中的，让其变为蓝色，然后按START 键，机器此时会先自动去测右头R 的能量，所测能量会在Output(proc.point) (mj)显示，如果能量与条件中的要求有差异，则修改Collimation mag.让所测能量在设定范围。

然所按START 确认。

机器然后会去测左头L 的能量，做法与测右头的方法一样。

当测好左头按了START 键后，机器会再次全自动测左头L 及右头R 的能量，且会显示在如图中。

如果左头与右头能量偏差太大超出设定围，机器会自动报警，此时需向主管报告此情况。

6.5 选钻带注意事项：所选做板的条件要与钻带中选钻带的指令需吻合所选的条件代号为2，则钻中选条件的指令要改为M102（如下图所示）.相同的做法，如果所选的条件代号为5，则钻中选条件的指令要改为M105.修改好钻带后点击所需钻带，再点击则已选好钻带6.6 选择灯光当选好条件，选好钻带后，选择做此板所需的灯光，如下6.7选择手动，半自动，全自动靠自动上下板机用半自动上二块板到台面上，过程中需调好自动上板机及下板机的车子，根据板的尺寸调整好吸嘴，台面吸板的压力。

做不同型号的板时第一块板需手动或半自动先抓一次靶标，让机器自动记忆所抓靶标的座标，然后第二块板开始就可以设置成自动。

如下图设置6.8 做板靠自动上下板机用半自动上二块板到台面上，过程中需调好自动上板机及下板机的车子，根据板的尺寸调整好吸嘴，台面吸板的压力。

打开钻带图形及钻带PRG 文件，要确认图形中X,Y 的座标方向是否正确。

然后在钻带中找出第一个靶标的座标，再在钻带图形中找出第一个靶标的位置（用鼠标指红色三角形，在左下角就会显示该座标，与钻带中的靶标座标相对比就可找出）。

由此类推找出第二，三，四个靶标的位置。

START 起动机器做板，此时机器会自动测板厚（调整做板时Z 轴高度），然后用B 灯去抓（按钻带中靶标座标的顺序），做板的监控画面如下图：同时生产时要注意事项：1）在做板的钻带是否正确2）在做板的条件是否正确3）首板要检测，而生产过程中也必需抽检4）机器是否要做精度校正（正常240Min 做一次）5）机器是否要测能量（正常240Min 做一次）6）机器是否要换激光气（小换气二天一次，大换气半个月一次）当做完板后台面会自动停在WORK POSITION 位置，放掉吸板真空，然后鸣蜂器响提示板已做完,此时才可以打开门取板。

至此，以上为手动做板的操作步骤.6.9自动做板如果生产板较多的话就要用到自动做板，操作就继续接着下面的方法操作,此时如需要自动做板则按以下方法：6.10 选钻带及条件步骤：打开如下画面。

点击F10 Parameter 显示Parameter set 画面，点击2 个REF 找出生产用的钻带及条件所在的路径，然后单OK.(注：不能点击P1 MEMO)如下图：然后点击英文字母V，选择钻带，条件，板的尺寸。

在SCH SHEET 中输入要做板的数量。

再点击前6.11 选择全自动做板前准备：当选择好灯光，条件，钻带，全自动抓靶标后，在触摸屏上按RUNNING START 开始做板。

此时机器将开始自动做板。

同时生产时要注意事项：1.在做板的钻带是否正确2.在做板的条件是否正确3.首板要检测，而生产过程中也必需抽检4.机器是否要做精度校正（正常240Min 做一次）5.机器是否要测能量（正常240Min 做一次）6.机器是否要换激光气（小换气二天一次，大换气半个月一次）自动做板的监控画面如下图:6.12 关机6.12.1 要关机时，点击Mach.End 键（如图），等待1 分钟后,发振器停止工作，此时把机器触摸屏旁钥匙转OFF 位置,动力电自动关闭。

停几秒后再按机器正面左上角PC POWER 按键关闭电脑。

6.12.2 关闭干燥机电源6.12.3 关闭压缩空气，吸尘机6.12.4 关闭机器总电源开关（发振器右下角）6.12.5 关闭电箱上面UPS 电源开关6.13 停电、停水、停气处理程序6.13.1 加工过程中出现突然停电情况，当复电后按正常开机程序开机、归零、暖机；重新调入资料调整光标点定位，检查原生产板所钻孔的位置，选择未打孔区域按正常作业参数钻完整板，下板后进行检查，有无漏孔。

6.13.2 停水、停气机台会自动报警，并停止下来，此时应该确认所钻孔位置，机台运转正常后，选择未打孔区域按正常作业参数钻完整板，下板后进行检查，有无漏孔。

7.0.日常保养事项7.1 更换所需物料器材：7.1.1 Y STRAINER 更换吸板真空泵的过滤桶7.1.2 POWER PANEL FILTER 清洁发振器，电脑主机过滤网7.1.3 QUICK GAS CHANGE 小换气7.1.4 F-THETA LENS(WINDOW) 清洁保护境7.1.5 LUBRICATING X,Y,Z 轴及自动上下板加油7.1.6 COMPRESSOR DRAINAGE 放油水过滤器及干燥机排水7.1.7 STICK FILTER 清洁吸板真空泵的过滤桶7.1.8 CHANGE CCD LAMP 更换CCD 灯7.1.9 ALL GAS CHANGE 大换气7.1.10 REPLACE ION EXECHANG 更换树脂7.2 稳态工作时各个表的读数7.2.1 电源电压输入380v，输出电压200v，输出电流0~50A 之间。

7.2.2 气瓶气压未换气时，应将激光气瓶关掉，表读数为0；N2 气瓶为设备供应商在维护时使用，故常态下读数也为0。

换气时（包括快速换气和全部换气），激光气瓶上总气压表读数为0~10Mpa；减压气表为0.3~0.4Mpa。

7.2.3 冰水机冷水压力表都上表为0.10-0.30Mpa 下表为0.05-0.20Mpa，自动切换开关正常应打到“切”为自动切换，打到“入”为手动切换。

冰水机冷煤低压力0Mpa 以上，冷媒高压压力是2.0 Mpa 以下。

7.2.4 加工机右侧保护气体压力接近于0，另外一个位0.022 Mpa。

合集下载

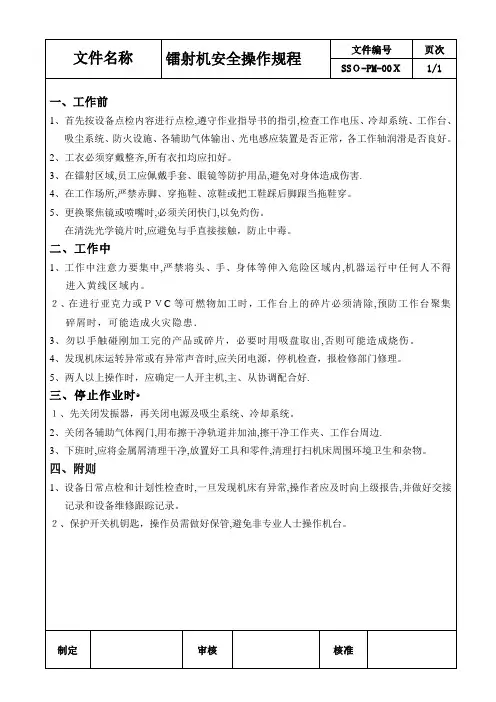

镭射机安全操作规程
