XMZ型智能数字显示控制仪表说明书一、概述XMZ本系列仪表采用多项国际先进技术，输入采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差，采用了多重保护和隔离设计，抗干扰能力强、可靠性高，可设置上下限报警功能，输入信号可自由选择热电偶、热电阻、mV信号、标准电压(电流)或远传压力表，内含非线性校准表格，测量精确稳定。

(蓝田恒远）二、面板说明（1）测量值显示窗（2）参数设置键（3）数据移位键（4）数据减少键（5）数据增加键（6）下限报警AL2指示灯（7）上限报警AL1指示灯说明：仪表上电后，仪表显示窗口PV显示测量值。

输入的测量信号超出量程时（如热电偶短线），则显示窗显示“orAL”。

三、技术规格输入规格：热电偶、热电阻、电压、电流，测量范围：-1999～+1999，测量精度：0.5级，±0.5%F.S ±2.0℃(热电偶输入仪表内部采用元件测温冷端补偿)，使用环境：环境温度0～50℃,相对湿度≤85%，避免腐蚀气体，重量：≤1000g。

四、操作说明1、显示仪表：参照接线图正确接线，正确设置输入信号类型参数Sn(在增强型产品中，如选择电压、电流、mV信号或远传压力表输入，还需正确设置dIP、dIL、dIH等参数)。

上电后，PV窗显示测量值PV，仪表进入自动测量。

2、下限报警（二位式调节）仪表：在显示仪表的基础上，增加了下限报警功能，前面板的AL2灯指示下限报警是否动作（下限报警继电器AL2与AL2灯同步动作）。

下限报警限值(LoAL)的设置方法参见下面的图示。

3、上下限报警（三位式调节）仪表：在下限报警仪表的基础上，增加了上限报警功能。

前面板的AL1灯指示上限报警是……否动作（上限报警继电器AL1与AL1灯同步动作）。

上下限报警限值(HIAL、LoAL)的设置方法参见下面的图示设置好报警限值参数后，约10秒种后仪表返回测量状态，即可投入使用。

1.在PV窗显示测量值的状态下，按住SET键不放直至PV窗显示参数Loc的提示符。

XMT-2000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。

断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。

本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

XMT□-□□□□-□①②③④⑤⑥①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警A:96×96 5:驱动固态继电器的PID调节⑤输入代码D:72×72 6:移相触发可控硅PID调节 1:热电偶E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号G:48×48 ④报警输出⑥馈电变送输出②显示方式 0:无报警 V12:隔离12V电压输出6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出0:位式控制3:上下限绝对值报警2:三位式控制 4:上限偏差报警2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。

（1）仪表安装于以下环境（2）大气压力：86~106kPa。

ZS73 智能数显压力控制器操作手册一、概述与应用ZS73 智能数显压力控制器是集压力测量、显示、输出、控制于一体的智能数显压力测控传感器。

ZS73 智能压力控制器是纯电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器作放大处理进行高精度的A/D 转换器转换成数字信号，经过运算处理进行控制两路开关输出，对控制系统压力进行控制。

该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。

应用：➢空压设备与气动设备➢水泵设备与水处理工程➢液压设备与流体工程➢制药设备与石化工程➢环保设备与环境工程➢实验设备与测量控制二、产品特点★ 4 位红色高亮LED 显示当前压力值★开关输出值可任意设定不受传统压力开关机械回差限制★开关动作输出复位值可自由设置且可设定动作与复位延时值★面板LED 灯与开关动作同步发光指示，便于现场观察与设备维护★本体设组合按键无需其它工具即可可方便现场调整各参数★0/4~20mA 输出可调，输出上限与下限对应值可调整方便各种场合应用三、技术参数★电源：12-30VDC★空载电流：≤30mA,DC24V供电★显示范围：4 位红色 LED，-999-9999★综合精度：≤0.5 F.S★稳定性：≤0.3 F.S/年★模拟输出：3W 0/4-20mA 可调精度:≤0.5F.S负载RA: ≤500Ω★开关输出类型：PNP/NPN可调开关输出电流：≤500mA开关响应时间：≤10Ms 开关电压降：＜1V开关输出精度：≤0.5F.S★线路保护：反相、过载、短路保护★介质温度：-20~85℃★环境温度：-20~60℃★储存温度：-30~60℃★表头外壳：工程塑料★传感器壳体：304 不锈钢/电镀铝合金★接液材质：304/316L不锈钢★防护等级：IP67电气连接：M12 连接器一般常用压力范围等级常用压力范围等级名称压力范围Bar 1510 16 25 60 100 160 250 400 600PSI 15 75 145 230 370 900 1500 2300 3600 6000 9000过载压力X 5 X 3 X 2 X 1.5X1.3破坏压力X 6 X 4 X 3 X 2X1.6四、安装与接线★机械安装一般为过程连接为外螺纹式，可直接装在液压管路上。

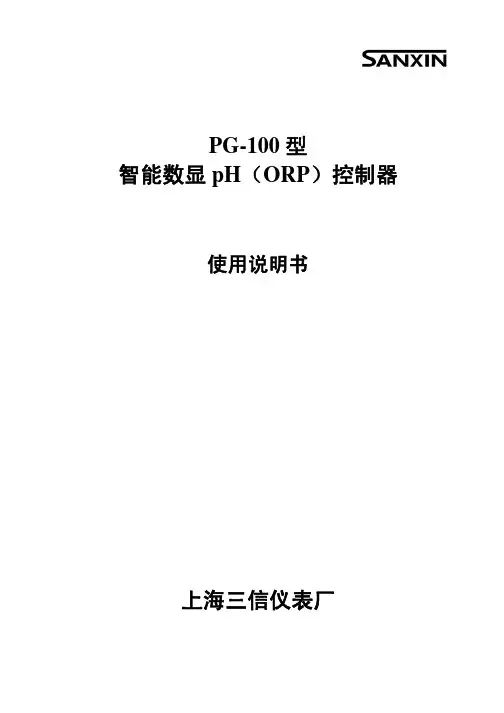

PG-100型智能数显pH（ORP）控制器使用说明书上海三信仪表厂目 录一.概述 2页二.主要技术指标 2页三.仪表安装 3页1.测量系统配套图2.仪表外形及开孔尺寸3.接线端子图四.面板说明 4页1.面板图2.面板说明五.操作使用步骤 6页1.工作方式2.开机自检3.四种显示模式（1）测量模式（2）设定模式（3）参数模式（4）校准模式（5）几点说明4.校准和测量六.其他注意事项 10页七.重要提示 10页八.仪器保证事项 11页一.概述本产品是测量工业酸度和氧化还原电位二用的智能化仪表，采用开关电源和SMT表面贴装技术，使仪器具有功能强、性能可靠，使用简单和体积小等优点。

本仪器具备下述特点：z各自独立的二路报警输出和一路开关量输出。

z报警和控制的正反作用可分别灵活选择。

z一点或二点标准pH值校准。

z双排LED同时显示。

z数字滤波，能自动去除信号干扰和测量噪声，使仪器稳定性更好。

二.主要技术指标1. 输入形式：0~5V.DC；1~5V.DC；0~10mA.DC；4~20mA.DC。

2. 测量范围：0~14.00pH，0~1400mV。

3. 分辨率：0.01pH，1mV。

4. 精确度：pH：±0.05pH±1个字，mV：±0.15%F.S±1个字。

5. 输出形式：0~10V.DC；4~20mA.DC。

6. 报警功能：二路报警输出，可任意设置成上限报警或下限报警，不灵敏区域可任意调节。

7. 控制功能：一路开关量控制，正反作用可以任选，不灵敏区域可任意调节。

8. 控制动作：ON/OFF控制。

9. 校正功能：pH4.00、6.86或pH6.86、9.18二种任选。

10.工作电源：90~260V.AC，频率50~60Hz。

11.重量：约0.25Kg。

12.正常工作条件：环境温度0~50℃，环境湿度35~85%，周围环境无对仪表有腐蚀作用的有害气体。

三. 仪表安装1. 测量系统配套图建议：仪器最好有其专用的电源回路，由于仪表在90~260V 范围内都能工作，建议采用隔离变压器提供-交流110V 电源，使仪器工作更稳定，更安全。

XMT*-9000系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*-９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ,具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA ，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V ，宽度≥40us 的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：AC85V ～242V （开关电源）,50/60Hz ，或其它特殊定货7、工作环境：0~50℃，相对湿度≤85％RH ，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围热电偶镍铬－铜镍E 0~700℃镍铬－镍硅K 0~1300℃铂铑10%－铂S 0~1600℃铁—铜镍J 0～900℃热电阻铜电阻CU50-50.0~150.0℃铂电阻PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数及流程图序号提示符名称说明设定范围出厂值一级菜单SP 控制点设定按▼▲键设定所需控制点的温度全范围随机二级菜单1AL1报警1只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围随机2AL2报警23SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正,±20.004P比例带P 值类似常规PID 调节器的比例带,但变化相反,P 值越大,比例、微分的作用成正比增强,P 值越小,比例、微分的作用相应减弱,P 参数值与积分作用无关。

SX1000 智能数显控制仪一、仪表前面板说明1、双排数字显示：上排数码管：在测量状态时，显示测量值；在设定状态时，显示设定参数的提示符。

下排数码管：在测量状态时，显示第一报警设定值；在设定状态时，显示设定参数。

2、指示灯：S1：上限指示灯；S2：下限指示灯。

3在设定状态下：双显仪表，为参数修改确认键，并使仪表进入下一个参数设置。

4567和二、仪表功能及技术指标1、输入信号：4～20mA2、两路开关量输出：继电器接点最大容量：AC 220V 3A3、供电电源：DC24V，供二线制变送器使用。

4、模拟量输出：4～20mA模拟量输出准确度：0.5级模拟输出驱动负载阻抗：小于750Ω5、模拟输入阻抗：不大于50Ω6、绝缘强度：AC1500V 1分钟；7、绝缘阻抗：50MΩ以上。

8、环境温度：0～－50℃9、相对湿度：不大于85%10、电源电压：AC 220V 50Hz 允许电源电压变动：±10%11、外型尺寸（mm）：160（长）×80（宽）×95（深）12、开孔尺寸（mm）：152×7613、仪表重量：0.5Kg。

三、设定参数1、C菜单（只能设置上下限）（1）按（2）上排数码管显示“SP2”；下排数码管显示值，定义为仪表的下限报警控制值。

设定结束，按（3量状态。

2、B菜单设置（优先级高于C菜单）仪表测量状态下，大数码管显示SP1，显示“SEL”，小数码管显示“555”,将“555”修改成“485”（进入B菜单密码），按B菜单。

（1）输入方式设置：进入B菜单后，大数码管显示“In”，小数码管显示两位数值，定义为输入方式。

设定结束，按（2）抗干扰等级设置：大数码管显示“三二一”，小数码管显示数值，定义为仪表的抗干扰功能。

例如：设定为0，表示仪表无抗干扰功能；设定为1，表示仪表抗干扰能力最弱，该参数设定值越大，抗干扰能力越强。

设定结束，按(详见注1)注1：仪表常见的抗干扰模式为0～10，它不但能够分辨、抑制应用系统中一般的干扰源，且能够使您的测量信号中伴随的低频扰动得以同步（1的同步能力最弱但响应速度最快，10的同步能力最强但响应速度最慢）。

XMT-6000智能型数字显示温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意断电后方可清洗仪表。

清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1． 产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。

本产品的PID 参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

ＸＭＴ□-□□□□ □ □ □—□① ②③④⑤ ⑥ ⑦ ⑧ ⑨①面板尺寸（mm ） ⑤输入类型 D:96×96 1:热电偶信号 E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最大1A) ②显示方式 V:逻辑电平输出用于SSR 6:双排显示（经济型） B: 继电器(最大10A)③控制类型 G: 可控硅输出（直接带300W 以下负载） 0:位式动作 ⑦分度号 3:时间比例动作 ⑧量程下限4:两位PID 7:单相过零脉冲PID 0:无报警1:上限报警(XMTD、XMTF 过零脉冲输出、逻辑 电平输出，以及XMTG 的各型号不能带上限报警)*报警常闭需注明2． 安装2.1 注意事项 （5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

（1）仪表安装于以下环境大气压力：86~106kPa。

2．3 尺寸环境温度：0~相对湿度：45~ 腐蚀性、易燃气体。

过多的灰尘、盐份或金属粉末。

2．2 安装过程（1）按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。

PMAC625/PMAC625H 三相交流智能数显仪表说明书Installation & Operation ManualV2.0安全注意事项危险和警告⏹本设备只能由专业人士进行安装。

⏹对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

目 录一、PMAC625/PMAC625H技术规格参数 (5)二、PMAC625/PMAC625H外形和安装尺寸 (7)三、PMAC625低压三相交流智能数显仪表订货说明 (8)四、PMAC625H高压三相交流智能数显仪表订货说明 (9)五．PMAC25低压三相交流智能数显仪表型号列表 (10)六．PMAC625H高压三相交流智能数显仪表型号列表 (12)五、PMAC625/PMAC625H显示及按键操作说明 (13)六、通讯协议 (19)七、附录 (24)1. PMAC625/PMAC625H端子定义 (24)2. PMAC625/PMAC625H典型接线图 (25)概 述PMAC625/PMAC625H三相交流智能数显仪表, 广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。

PMAC625系列仪表适用于220/380V低压系统，PMAC625H系列仪表适用于6KV（含6KV）以上高压系统。

产品提供电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数的组合测量，扩展两路外部有源开关量输入与控制开关动作的两路继电器报警输出功能，通过RS485/MODBUS总线通讯，对仪表进行组网管理，实现自动控制。

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。

测量显示控制仪SWP系列数字显示控制仪光柱显示控制仪★全电脑数字自动调校★全开放内部参数设定★多种分度号输入选择★方便的网络通讯功能★显示清晰--LED+光柱南京昌晖自动化仪表有限公司电话：０２５－５７１５５２５８ 传真：０２５－５７１５５５０８SWP 系列显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度100线光柱显示，清晰直观的显示实时测量值。

以方便直观的与其它测量参数进行比较。

SWP 系列显示控制仪向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯参数等 ) 的设定界面。

SWP系列显示控制仪可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。

SWP系列显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，构成智能管理系统。

配用SWP系列数据采集器和基于WINDOWS’9X平台的全中文SWP 工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能. 测量值增益放大功能. 冷端补偿值零点迁移功能. 冷端补偿增益放大功能. 变送输出值零点迁移功能. 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面1. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定 . 设定参数断电永久保留及参数密码锁定 . 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合） . 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400 ～ 1800 ℃ S1 铂10 - 铂 0 ～ 1600 ℃ K 1 镍铬 - 镍硅 0 ～ 1300 ℃ E1 镍铬 - 康铜 0 ～ 1000 ℃ J1 铁 - 康铜 0 ～ 1200 ℃ T0.1 铜 - 康铜 -199.9～320.0℃ WRe 1 钨3 - 钨250 ～ 2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199 ～ 650 ℃ Pt1000.1铂热电阻R 0=100Ω -199.9 ～320.0℃ 输入信号Cu500.1铜热电阻R 0=50Ω-50.0 ～150.0℃2 . 配用标准信号变送器 :2标准信号的变化范围输 入 阻 抗配 用 变 送 器 测 量 范 围 ≥10 M Ω 各种mV 信号 霍尔变送器输0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 根据用户需要自由设定。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

C903智能数显控制仪说明书C903智能数显控制仪采用微处理器进行数学运算，它除能和本厂液位变送器配套外，还可与输出4～20mA各种二线制变送器配套，实现对压力、温度、液位、流量、电压(流)各种工业参数的指示、调节和报警。

技术参数：l、输入回路：单路 2、输入信号：4～20mA3、精度0．5％，设定及显示≤0．5％FS土1个字4、报警设定范围：全量程的上限、下限5、工作电源：220VAC6、开孔尺寸：92×927、报警继电器触点输出方式：常开220V／AC 3A无感负载接线方法：该控制仪和本厂温度变送器配套使用时，仪表量程已按变送器量程调节好，用户无须进行设定。

变送器正极接仪表后端子○4，变送器负极接仪表后端子①，端子⑥⑦⑧为上限报警，端子○14○15○16为下限报警。

用户需对液位设定报警点时，按下列步骤进行：一、下限设定：按SE T键，P V栏出现F1字样，松开SE T键S V栏出现的即为制造厂出厂设定的下限报警数值。

按<、∨、∧键可设定和改变下限报警值。

<键为移动键，确定调整哪位数，此时被调整数字会闪烁。

∨键为数字减少键，∧键为数字增加键。

二、上限设定：按SET键3秒，PV栏出现F2字样，SV栏出现的即为制造厂出厂设定的上限报警数值，按<、∨、∧键可设定和改变上限报警值，方法同上。

三、H 红色灯亮时，表示上限报警，仪表背后相应端子有越限报警通断信号输出。

L 绿色灯亮时，表示下限报警，仪表背后相应端子也有越限报警通断信号输出。

四、量程改变：按SET键，PV栏出现F1字样继续按SET键使F1保持大于3秒至PV栏出现F2后，不断按SET键，直至PV栏出现FS时，SV栏出现的即为制造厂出厂设定的量程数值，用户需改变量程调整方法同上下限设定。

五、小数点改变：按SET键，PV栏出现F1字样时保持大于3秒，出现F2后不断按SET 键，直至PV栏出现dP，SV栏出现的即为制造厂出厂设定的小数点位置，千位为3，百位为2，十位为l，用户需改变小数点位置，调整方法同上下限设定。

XMDA 系列2-6 路智能数字显示控制仪表使用说明书一、概述XMDA 系列仪表是智能2-6 回路数字显示控制仪表。

它具备强大的编程输入能力，配合各种输入模块，能适合热电偶、热电阻、电压、电流等多种信号的输入，它不仅具备通常巡检仪的全部功能，更适合在计算机监控系统中做数据采集下位机，为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。

具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能；具有90-260VAC 范围输入的开关电源及多种安装尺寸等特点。

6 个可编程输入回路，配合不同的输入模块，可以输入最多6 路的热电偶、电压或电流信号。

齐全的输入规格，各路输入可以使用不同的信号规格。

当输入为线性电压、电流或电阻时，各回路可独立定义刻度及小数点位置，当输入为热电偶或热电阻等温度传感器时，可独立进行平移修正及选择0.1/1℃指示分辨率。

各输入回路均具备数字滤波，且滤波强度可以独立调整或取消滤波。

输入显示路数可任意设置为1-6 路。

具备定点/ 自动巡回测量显示功能，并可手动设置巡检速度。

本系列仪表具备公共的上、下限报警限值设定功能，并且其报警限值与回差各路可分别独立设置。

XMDA 最多可同时支持6 路输入和2 路继电器输出。

具备先进的与计算机通讯功能，仪表可选配通讯组件（RS232C/RS485），可与上位计算机通信，或接微型打印机，定时/ 随机打印测量数据。

它在通讯时可等同6 台独立的测量仪表，可大大降低计算机采集模拟量数据的成本。

二、技术规格输入规格：热电偶和线性mV 电压：K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV 等热电阻：Pt100、Cu50、0-80 欧、0-400 欧等线性电压：0-1V、0.2-1V、0-2.5V、0-5V、1-5V 等线性电流：0-10mA、0-20mA、4-20mA 等热电阻接线为三线制，要求三线电阻相等，引线电阻小于18 欧测量范围：K(-50~1300℃)、S(-50~1700℃)、WRe526（0~2300℃）、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输入：-1999~9999 由用户定义测量精度：0.2 级(± 0.2％FS ± 1 个字)；0.3 级（± 0.3％FS ± 1 个字，仅Cu50）注：B 分度号热电偶在0~600℃时可进行测量，但精度无法达到标定精度，在600~800℃可保证测量精度。

智能数显控制仪说明书一、智能数显控制仪简介智能数显控制仪是一种集数据采集、处理、显示、控制于一体的智能化仪表。

它具有较高的精确度、稳定性好、操作简便等优点，广泛应用于工业生产、科学研究、实验室等领域。

本说明书为您详细介绍该控制仪的相关内容，帮助您更好地了解和使用本产品。

二、产品主要功能与特点1.数显功能：智能数显控制仪采用高精度AD转换器，实现模拟信号与数字信号的转换，显示数据直观、准确。

2.控制功能：通过PID算法实现对被控对象的自动调节，实现对温度、湿度、压力等过程参数的精准控制。

3.报警功能：具有上下限报警功能，当被控对象参数超出设定范围时，控制仪发出声光报警信号。

4.通讯功能：支持RS485/RS232通讯接口，方便与上位机、其他设备进行数据交换。

5.掉电保护：具有掉电保护功能，保证控制系统参数不丢失。

6.抗干扰能力强：采用屏蔽技术，有效抵抗电磁干扰、射频干扰等。

三、技术参数1.显示范围：0-100%2.控制精度：±0.5%3.电源电压：AC220V±10%4.功率：<30W5.环境温度：0-50℃四、安装与使用方法1.安装：根据控制仪尺寸和安装位置，进行固定安装。

2.接线：连接电源线、信号线和控制线，注意接线正确无误。

3.设定参数：使用操作面板或上位机软件设定控制参数，包括设定值、上下限等。

4.启动：接通电源，按下启动按钮，控制仪开始工作。

5.调整：根据实际需求，调整控制参数，以达到最佳控制效果。

五、注意事项与故障处理1.注意事项：（1）请勿在潮湿、高温、易受腐蚀的环境中使用控制仪。

（2）避免强烈震动和阳光直射。

（3）定期检查接线端子，确保连接牢固。

（4）切勿将控制仪进水或浸泡在液体中。

2.故障处理：（1）若控制仪无法启动，检查电源线是否接好，电源电压是否正常。

（2）若显示不正常，检查连接线、传感器是否正常，重新设定参数。

（3）若报警器响起，检查被控对象参数是否超出设定范围，调整设定值。
