例8.2.1冲裁模设计与制造实例工件名称：手柄工件简图：如图8.2.1所示。
生产批量：中批量材料：Q235-A钢1．冲压件工艺性分析此工件只有落料和冲孔两个工序。
材料为Q235-A钢，具有良好的冲压性能，适合冲裁。
工件结构相对简单，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为3．5mm(大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚。
工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
2．冲压工艺方案的确定该工件包括落料、冲孔两个基本工序，方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料-冲孔复合冲压。
采用复合模生产。
方案三：冲孔-落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。
方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3．5mm接近凸凹模许用最小壁厚3．2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。
方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。
3．主要设计计算（1）排样方式的确定及其计算设计级进模，首先要设计条料排样图。
手柄的形状具有一头大一头小的特点，直排时材料利用率低，应采用直对排，如图8.2.2所示的排样方法，设计成隔位冲压，可显著地减少废料。
隔位冲压就是将第一遍冲压以后的条料水平方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。
搭边值取2．5mm和3．5mm，条料宽度为135mm，步距离为53 mm，一个步距的材料利用率为78%（计算见表8.2.1）。
查板材标准，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料利用率为76%。
冷冲压模具改进设计实例分析冷冲压模具是一种用于制造金属零件的工具，它通过在金属表面施加压力使其变形，同时具备一定的冷却功能。
冷冲压模具的设计直接影响到产品的质量和生产效率。
本文将以一款汽车零部件模具为例，对其进行改进设计分析。
首先，我们需要对原有的冷冲压模具进行分析，并识别出存在的问题和改进的空间。
该模具用于制造汽车车门锁芯零件，主要问题如下：1.模具使用寿命较短：由于该模具在长时间使用后容易出现磨损，并且需要定期更换，这导致了生产效率的下降和成本的增加。
2.产品变形和尺寸不准确：由于金属材料的收缩和热变形，以及模具本身的精度问题，导致制成的零件存在一定的变形和尺寸不准确性，影响了产品的质量。
3.制造周期长：该模具需要多道工序进行制造，且每道工序之间的处理时间较长，导致整个制造周期过长，无法满足快速交付的需求。
基于以上问题，我们可以提出以下改进设计方案：1.优化材料选择：选择更耐磨、抗拉力更强的材料制作模具。
优化后的模具材料能够增加使用寿命，减少更换次数，提高生产效率和降低成本。
2.设计增加辅助冷却系统：在模具设计中增加冷却孔和冷却水道，通过冷却水的流动来降低模具温度，以减缓模具和金属材料的热变形，从而改善零件的尺寸准确性。
3.采用多道工序一体化加工：通过模具设计的一体化，将原本需要多次装配和加工的工序合并在一个模具中完成。
这样可以减少制造时间和人力资源的浪费，缩短制造周期，提高生产效率。
4.优化模具结构和形状：通过对模具结构和形状的优化，减少零件变形的可能性。
例如，采用适当的辅助结构和强度加固设计，以及减小模具开缝的尺寸，从而提高模具的准确度和稳定性。
5.引入模具设计软件和先进制造工艺：利用模具设计软件进行模拟和仿真，对模具进行优化设计。
同时，引入先进的制造工艺，如数控加工和电脉冲成型等，以确保模具的精度和稳定性。
经过以上的改进设计方案，我们预计可以得到以下改进结果：1.提高模具使用寿命：通过优化材料选择和增加冷却系统，降低模具磨损和温度变形的可能性，从而提高模具的使用寿命。
冷冲压模具设计实例和编写说明书一、冲裁模如图1所示工件为22型客车车门垫板。
每辆车数量为6个,材料为Q235,厚度t=4mm.图1 车门垫板1．零件的工艺分析零件尺寸公差无特殊要求，按ITl4级选取,利用普通冲裁方式可达到图样要求.由于该件外形简单，形状规则，适于冲裁加工。
材料为Q235钢板，2．确定工艺方案零件属于大批生产，工艺性较好。
但不宜采用复合模.因为最窄处A的距离为6．5mm(图1)，而复合模的凸凹模最小壁厚需要8．5mm（见表2—27），所以不能采用复合模．如果采用落料以后再冲孔，则效率太低,而且质量不易保证。
由于该件批量较大，因此确定零件的工艺方案为冲孔—切断级进模较好，并考虑凹模刃口强度，其中间还需留一空步，排样如图2所示。
图2 排样图．工艺与设计计算(1)冲裁力的计算根据式（2—4)，冲孔力切断力根据式（2-5)，冲孔部分及切断部分的卸料力二、弯曲模如图6-10所示零件为汽车上的塑料闸瓦钢背，每辆车16个。
材料为Q235，厚度t=3mm.图6—10 塑料闸瓦钢背本工序简图设计步骤:1．分析零件的冲压工艺性并确定工艺方案弯曲模没有固定的结构型式，有可能设计得很简单，也可能设计得很复杂，这需要根据工件的材料性能、形状、精度要求和产量进行综合分析，确定模具结构型式。
本工件的断面是燕尾形的，其表面还要翻出两种尺寸的若干梅花形孔，确定工艺方案为弯曲一翻边一修边三个工序.本工序主要完成弯曲工艺，达到如图6—10所示的燕尾形工件.这种燕尾形一般分两次弯成,先弯成四个直角槽形件，然后再侧弯成燕尾形，这就需要两套模具，生产效率低。
考虑该工件的批量较大，因此应该尽量设计一种效率较高的模具，本方案就是采用了能一次成形的转轴式压弯模。
2．进行必要的计算（1）毛坯尺寸计算毛坯尺寸分析如图6,11所示三、拉深模及翻边模如图6—19所示工件,为180柴油机通风口座子，每台车用数量4个.材料为08酸洗钢板，厚度t＝1．5mm。
冷冲压工艺模具设计实例随着技术的不断发展，冷冲压工艺逐渐成为了制造业中的一个不可或缺的环节。
这个过程中的一个关键组成部分就是模具，是由模架、模头、模板以及其他紧固部件等组成。
冷冲压工艺模具的设计是一个十分复杂的过程，需要考虑材料的选择、模具的外形尺寸、产品的形状等多个因素。
本文将通过一个实例，阐述冷冲压工艺模具设计的具体过程。
首先，需要确定产品的形状、尺寸和设计要求。
在本文的实例中，我们需要设计的是一个U形金属弯制件，其长30毫米，宽15毫米，高20毫米。
设计要求弯制件的外观要光滑、无毛刺、无裂纹，并且弯曲角度要保持在90度，弯曲半径要保持在5毫米左右。
接下来，我们需要考虑模具的设计。
模具分为男模和女模，分别用于把钣金制品压制成所需的弯制形状。
在本文中，男模采用4个方形组合成的长方形，女模采用类似U形的形状设计。
男模和女模的外观应该与产品的形状完全一致，这样才能保证产品的质量并降低废品率。
在进行模具的设计时，需要考虑模具的尺寸。
考虑到冷冲压工艺中模具的尺寸可以影响到成品的尺寸，所以需要把模具的尺寸控制在一个合理的范围内。
在本文中，男模的尺寸为60毫米×30毫米×30毫米，女模的尺寸为80毫米×20毫米×25毫米。
与此同时，还需要考虑模具的材料。
可以采用碳钢、合金钢、特殊合金或者硬质合金等材料制作模具。
考虑到我们所需制作的弯制件是一种广泛用于各种交通运输车辆中的金属制品，需要考虑其强度、硬度、韧性、耐热性等方面的要求。
在本文中，我们采用了高速钢作为模具材料，其硬度和韧性都比较适中，并且其制作成本相对较低。
最后，还需要考虑一些其它因素，如模具的制造成本、制作周期、精度等。
在本文中，我们选择了传统的数控加工技术，制作周期为2周左右，精度误差控制范围在0.1毫米左右。
总之，冷冲压工艺模具设计是一个高度精密的过程，需要专业的设计人员根据具体的产品形态、尺寸、工艺要求等因素进行综合考虑，并且需要结合经验进行实际操作才能获得最终的理想产品。

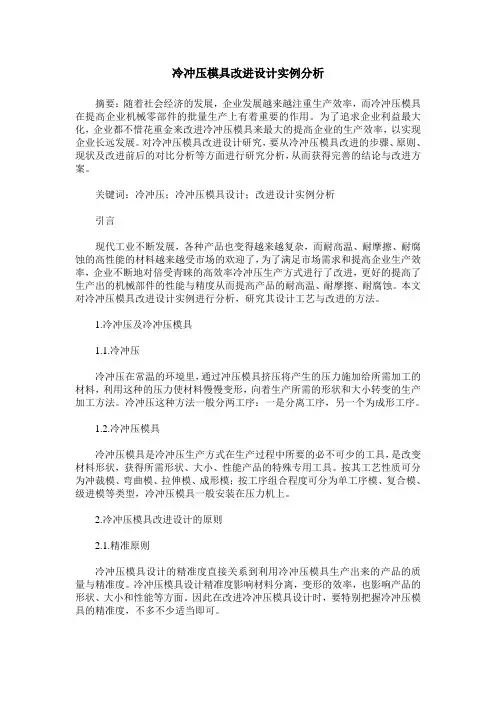

冷冲压模具改进设计实例分析摘要：随着社会经济的发展，企业发展越来越注重生产效率，而冷冲压模具在提高企业机械零部件的批量生产上有着重要的作用。
为了追求企业利益最大化，企业都不惜花重金来改进冷冲压模具来最大的提高企业的生产效率，以实现企业长远发展。
对冷冲压模具改进设计研究，要从冷冲压模具改进的步骤、原则、现状及改进前后的对比分析等方面进行研究分析，从而获得完善的结论与改进方案。
关键词：冷冲压；冷冲压模具设计；改进设计实例分析引言现代工业不断发展，各种产品也变得越来越复杂，而耐高温、耐摩擦、耐腐蚀的高性能的材料越来越受市场的欢迎了，为了满足市场需求和提高企业生产效率，企业不断地对倍受青睐的高效率冷冲压生产方式进行了改进，更好的提高了生产出的机械部件的性能与精度从而提高产品的耐高温、耐摩擦、耐腐蚀。
本文对冷冲压模具改进设计实例进行分析，研究其设计工艺与改进的方法。
1.冷冲压及冷冲压模具1.1.冷冲压冷冲压在常温的环境里，通过冲压模具挤压将产生的压力施加给所需加工的材料，利用这种的压力使材料慢慢变形，向着生产所需的形状和大小转变的生产加工方法。
冷冲压这种方法一般分两工序：一是分离工序，另一个为成形工序。
1.2.冷冲压模具冷冲压模具是冷冲压生产方式在生产过程中所要的必不可少的工具，是改变材料形状，获得所需形状、大小、性能产品的特殊专用工具。
按其工艺性质可分为冲裁模、弯曲模、拉伸模、成形模；按工序组合程度可分为单工序模、复合模、级进模等类型，冷冲压模具一般安装在压力机上。
2.冷冲压模具改进设计的原则2.1.精准原则冷冲压模具设计的精准度直接关系到利用冷冲压模具生产出来的产品的质量与精准度。
冷冲压模具设计精准度影响材料分离，变形的效率，也影响产品的形状、大小和性能等方面。
因此在改进冷冲压模具设计时，要特别把握冷冲压模具的精准度，不多不少适当即可。
2.2.简单方便原则冷冲压模具改进设计的目的是提高在生产过程中的效率，但在改进冷冲压模具设计时不能单单考虑生产效率，也要考虑到制作简单，操作方便。
沈阳航空工业学院课程设计说明书工艺方案分析及确定零件简图如下图所示生产批量：大批量；材料：H62；材料厚度；1.5mm。
1.产品结构形状分析（1）材料分析H62 普通黄铜；有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
用于各种深引伸和弯折制造的受礼零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。
具有良好的拉深成形性τ。
能。
σb=412MPa，MPa=412（2）结构分析加工此工件的首道工序为无凸缘圆筒形件的拉深，要求内形尺寸，没有厚度不变的要求。
此工件的形状满足拉深的工艺要求，可用拉深工序加工。
工件为阶梯拉深加冲孔或者钻孔，考虑到工件加工的复杂，此设计仅涉及拉深到ø48的工艺流程。
其圆角半径为r=r p=3mm≥t，满足再次拉深对圆角半径的要求。
此工件的拉深工艺型好，需要计算工序尺寸。
（3）精度分析零件上尺寸均为未注公差尺寸，在计算凸模和凹模尺寸时，均按公差IT14（GB180-79）处理。
普通拉深即可达到零件的精度要求。
经上述分析，产品的材料性能符合冷冲压加工要求。
在零件工艺性分析的基础上制定其工艺路线如下：零件的生产包括落料、拉深（需计算确定拉深次数）、切边等工序，为了提高生产效率，可以考虑工序的复合，经比较决定采用落料与第一次拉深复合，经多次拉深成形后，由机械加工方法切边保证零件高度的生产工艺。
2 冲压工艺方案的确定沈阳航空工业学院课程设计说明书工艺方案分析及确定根据本零件的设计要求以及各方案的特点，决定采用第2种方案比较合理。
3 圆筒拉深件工艺计算（1）计算毛坯尺寸用表4.1中的面积公式来推导上图所示的无凸缘圆筒形的毛坯直径。
将上图所示的工件的拉深工序分为四个简单的几何体，如下四个部分。
根据相对高度h/d=50/48=1.04。
由表4.3查得，修边余量△h=2.5.H1=47，h2=14.25，d1=46.5mm，d2=43.5mm第一部分的表面积 A=π*ø46.5*（47+2.5）第二部分的表面积 A2=3π（43.5π+12）/2第三部分的表面积 A3=43.5π*14.25第四部分的表面积 A4=43.5π/4据等面积原则，A 毛坯=A1+A2+A3+A4 毛坯面积 A 毛坯=πD 2/4将A1，A2，A3，A4代入上式得毛坯直径 D=100mm（2） 排样①搭边 查表2.8，确定搭边值a,a1时 a=2,a1=1.5②条料宽度 采用无侧压装置，查表2.9，所以（Z=0.,3，△ =0.7）05.003.1047)3.022100()2(-∆-∆-=+⨯+=++=Z a D B mm③材料利用率%1000⨯=bhnAη式中 n —板料（带料或条料）上实际冲裁的零件数量 A —冲裁件面积n —一个进距内冲裁件数目； b —板料（带料或条料）宽度； h ——进距一张板料上总的材料利用率η0的计算式为%10010⨯=LBnF η 式中 n —板料（带料或条料）上实际冲裁的零件数量； 1F —零件的实际面积； L —板料（带料或条料）长度； B —板料（带料或条料）宽度；零件采用单直排排样方式，查得零件间的搭边值为1.5mm ，零件与条料侧边之间的搭边值为2mm ，若模具采用无侧压装置的导料板结构，条料的宽度应为05.03.104-选用规格为1.5mm×210mm×1000mm 的板料，计算裁料方式如下。
冷冲模设计及实例编辑:国际模具网时间:2005-5-22 16:38:41 在工艺分析的基础上，综合考虑产品的产量和精度要求。
所用材料的性能，工厂的技术力量，设备情况及模具制造情况，确定该工件的工艺规程和每道工序的冲模结构形式。
结构设计：在方案设计的基础上，进一步设计模具各部分零件的具体结构尺寸。
（一）冲裁的工艺分析分析冲裁件的结构形状，尺寸精度，材料是否符合，冲压力工艺要求，从而确定冲裁的可能性。
（二）确定冲裁工艺方案及模具结构形式工序数目，工序性质，工序顺序，工序组合及模具结构形式。
（三）冲压模具的设计计算。
（1）排样（2）冲压力（3）压力中心（4）模具刃口尺寸计算（5）确定各主要零件的外形尺寸（6）计算模具的闭合高度（7）确定所用冲床（四）绘制冲模总装图从冷冲模标准中选取标准件，将标准编号写入详细表。
（五）绘制非标准零件图设计实例（一）冲裁件工艺分析1、材料：08F是优质碳素钢，具有良好的冲压性能。
2、结构形状：冲裁件内，外形要尽量避免尖锐清角。
3、尺寸精度：未标注按IT14级，查标准公差表。
（二）确定工艺方案及模具形式：采用具有导正钉定位的连续冲裁模。
（三）模具设计计算 1、排样：按表2-8查：a:手动送料按图形a=2 b: 手动送料按图形b=2 条料宽度：B=(d+2a)- =(58+4)-0.6=62-0.6 步进：30+2=32 画出排样图 2、计算总冲压力P总=P冲裁+P推件=P冲孔+P落料+P推件P冲孔=1.3Lt=4*3.14*3.5*2*390 =34000N Pt=Kt.Pn 取n=3 Kt=0.055(查表2-5) Pt=0.055*(126000+34000)*3 =26400 =186400N=186.4KN 3、压力中心在O1上，P2压力中心在O上。
离O1距离为X根据压力中心两边边距相等的条件：P1X=（32-X）P2 X=6.8 4、冲模刃口尺寸计算（1）落料凹、凸模尺寸，按配合加工，只计算凹模尺寸。
A冷冲压模具设计实例工件名称：手柄工件简图：生产批量：中批量材料：Q235-A钢材料厚度：1.2mm1、冲压件工艺性分析此工件只有落料和冲孔两个工序。
材料为Q235-A钢，具有良好的冲压性能，适合冲裁。
工件结构相对简单，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为3.5mm(大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚)。
工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
2、冲压工艺方案的确定该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料-冲孔复合冲压。
采用复合模生产。
方案三：冲孔—落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。
方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚 3.5mm 接近凸凹模许用最小壁厚3.2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。
方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。
3、主要设计计算（1）排样方式的确定及其计算设计级进模，首先要设计条料排样图。
手柄的形状具有一头大一头小的特点，直排时材料利用率低，应采用直对排，如图8.2.2手柄排样图所示的排样方法，设计成隔位冲压，可显著地减少废料。
隔位冲压就是将第一遍冲压以后的条料水平方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。
搭边值取 2.5mm和 3.5mm，条料宽度为135mm，步距离为53 mm，一个步距的材料利用率为78%（计算见表8.2.1）。
查板材标准，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料利用率为76%。
图8.2.2 手柄排样图（2）冲压力的计算该模具采用级进模，拟选择弹性卸料、下出件。
冲压力的相关计算见表8.2.1。
根据计算结果，冲压设备拟选J23-25。
（3）压力中心的确定及相关计算计算压力中心时，先画出凹模型口图，如图8.2.3所示。
在图中将xoy坐标系建立在图示的对称中心线上，将冲裁轮廓线按几何图形分解成L1～L6共6组基本线段，用解析法求得该模具的压力中心C点的坐标（13.57，11.64）。
有关计算如表8.2.2所示。
由以上计算结果可以看出，该工件冲裁力不大，压力中心偏移坐标原点O较小，为了便于模具的加工和装配，模具中心仍选在坐标原点O。
若选用J23-25冲床，C点仍在压力机模柄孔投影面积范围内，满足要求。
（4）工作零件刃口尺寸计算在确定工作零件刃口尺寸计算方法之前，首先要考虑工作零件的加工方法及模具装配方法。
结合该模具的特点，工作零件的形状相对较简单，适宜采用线切割机床分别加工落料凸模、凹模、凸模固定板以及卸料板，这种加工方法可以保证这些零件各个孔的同轴度，使装配工作简化。
因此工作零件刃口尺寸计算就按分开加工的方法来计算，具体计算见表8.2.3所示。
（5）卸料橡胶的设计卸料橡胶的设计计算见表8.2.4。
选用的四块橡胶板的厚度务必一致，不然会造成受力不均匀，运动产生歪斜，影响模具的正常工作。
4、模具总体设计（1）模具类型的选择由冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（2）定位方式的选择因为该模具采用的是条料，控制条料的送进方向采用导料板，无侧压装置。
控制条料的送进步距采用挡料销初定距，导正销精定距。
而第一件的冲压位置因为条料长度有一定余量，可以靠操作工目测来定。
（3）卸料、出件方式的选择因为工件料厚为1.2mm，相对较薄，卸料力也比较小，故可采用弹性卸料。
又因为是级进模生产，所以采用下出件比较便于操作与提高生产效率。
（4）导向方式的选择为了提高模具寿命和工件质量，方便安装调整，该级进模采用中间导柱的导向方式。
5、主要零部件设计（1）工作零件的结构设计①落料凸模结合工件外形并考虑加工，将落料凸模设计成直通式，采用线切割机床加工，2个M8螺钉固定在垫板上，与凸模固定板的配合按H6/m5。
其总长L可按公式2.9.2计算：L =20+14+1.2+28.8=64mm具体结构可参见图8.2.4（a）所示。
②冲孔凸模因为所冲的孔均为圆形，而且都不属于需要特别保护的小凸模，所以冲孔凸模采用台阶式，一方面加工简单，另一方面又便于装配与更换。
其中冲5个φ5的圆形凸模可选用标准件BⅡ型式（尺寸为5.15×64）。
冲φ8mm孔的凸模结构如图8.2.4（b）所示。
③凹模凹模采用整体凹模，各冲裁的凹模孔均采用线切割机床加工，安排凹模在模架上的位置时，要依据计算压力中心的数据，将压力中心与模柄中心重合。
其轮廓尺寸可按公式2.9.3、2.9.4计算：凹模厚度H=kb=0.2×127mm=25.4mm（查表2.9.5得k=0.2）凹模壁厚c=（1.5～2）H=38～50.8mm取凹模厚度H=30mm，凹模壁厚c=45mm，凹模宽度B=b+2c=（127+2×45）mm=217mm凹模长度L取195mm（送料方向）凹模轮廓尺寸为195mm×217mm×30mm，结构如图8.2.4（c）所示。
（2）定位零件的设计落料凸模下部设置两个导正销，分别借用工件上φ5mm和φ8mm两个孔作导正孔。
φ8mm导正孔的导正销的结构如图8.2.5所示。
导正应在卸料板压紧板料之前完成导正，考虑料厚和装配后卸料板下平面超出凸模端面lmm ，所以导正销直线部分的长度为1.8mm。
导正销采用H7/r6安装在落料凸模端面，导正销导正部分与导正孔采用H7/h6配合。
起粗定距的活动挡料销、弹簧和螺塞选用标准件，规格为8×16。
（3）导料板的设计导料板的内侧与条料接触，外侧与凹模齐平，导料板与条料之间的间隙取1mm，这样就可确定了导料板的宽度，导料板的厚度按表2.9.7选择。
导料板采用45钢制作，热处理硬度为40～45HRC，用螺钉和销钉固定在凹模上。
导料板的进料端安装有承料板。
（4）卸料部件的设计①卸料板的设计卸料板的周界尺寸与凹模的周界尺寸相同，厚度为14mm。
卸料板采用45钢制造，淬火硬度为40～45HRC。
②卸料螺钉的选用卸料板上设置4个卸料螺钉，公称直径为12mm，螺纹部分为M10×10mm。
卸料钉尾部应留有足够的行程空间。
卸料螺钉拧紧后，应使卸料板超出凸模端面lmm，有误差时通过在螺钉与卸料板之间安装垫片来调整。
（5）模架及其它零部件设计该模具采用中间导柱模架，这种模架的导柱在模具中间位置，冲压时可防止由于偏心力矩而引起的模具歪斜。
以凹模周界尺寸为依据，选择模架规格。
导柱d/mm×L/mm分别为φ28×160，φ32×160；导套d/mm×L/mm×D/mm分别为φ28×115×42，φ32×115×45。
上模座厚度H上模取45mm，上模垫板厚度H垫取10mm，固定板厚度H固取20mm，下模座厚度H下模取50mm，那么，该模具的闭合高度：H闭=H上模＋H垫＋L＋H ＋H下模－h2 =（45＋10＋64＋30＋50－2）mm=197mm 式中L——凸模长度，L=64 mm；H——凹模厚度，H=30mm；h2——凸模冲裁后进入凹模的深度，h2=2mm。
可见该模具闭合高度小于所选压力机J23-25的最大装模高度（220mm），可以使用。
6、模具总装图通过以上设计，可得到如图8.2.6所示的模具总装图。
模具上模部分主要由上模板、垫板、凸模（7个）、凸模固定板及卸料板等组成。
卸料方式采用弹性卸料，以橡胶为弹性元件。
下模部分由下模座、凹模板、导料板等组成。
冲孔废料和成品件均由漏料孔漏出。
条料送进时采用活动挡料销13作为粗定距，在落料凸模上安装两个导正销4，利用条料上φ5mm和φ8孔作导正销孔进行导正，以此作为条料送进的精确定距。
操作时完成第一步冲压后，把条料抬起向前移动，用落料孔套在活动挡料销13上，并向前推紧，冲压时凸模上的导正销4再作精确定距。
活动挡料销位置的设定比理想的几何位置向前偏移0.2mm，冲压过程中粗定位完成以后，当用导正销作精确定位时，由导正销上圆锥形斜面再将条料向后拉回约0.2mm而完成精确定距。
用这种方法定距，精度可达到0.02mm。
7、冲压设备的选定通过校核，选择开式双柱可倾压力机J23-25能满足使用要求。
其主要技术参数如下：公称压力：250KN滑块行程：65mm最大闭合高度：270mm最大装模高度：220mm工作台尺寸（前后×左右）：370mm×560mm 垫板尺寸（厚度×孔径）：50mm×200mm 模柄孔尺寸：φ40mm×60mm 最大倾斜角度：30°。
