下载文档原格式
注塑制品常见不良原因分析与改善对策一;色差1.品质问题描述=====注塑件颜色与标准色样用肉眼观看有差异，判为色差，在标准的光源下2.产生的原因及解决的方法===原材料方面：包括色粉更换、塑胶材料牌号更改，定型剂更换原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微的色差，但允许有一定的限度范围设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。
环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。
二、填充不足（缺胶）1.问题描述=====注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶2.产生的原因/解决办法====模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口的位置不是在壁厚部分B、模具排气结构不良C、熔体重的杂质或冷料阻塞流道D、模具温度未达到原料方面A、原材料含水量过大B、原料中易挥发物超标C、原材料中杂质或再生料过多注塑机方面A、注射量不足：如用150T机生产180T产品B、喷嘴为异物堵塞，喷嘴孔太小C、原料供应不足；如料筒堵塞，水口料影响下料D、止逆阀故障E、注射行程不够成型操作方面A、模具温度过低B、注射压力太低C、保压时间太短D、注射速度太慢E、熔体温度太低三、翘曲变形1、问题描述====塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平与原模具设计有差异称为变形，有局部和整体变形之分。
2、产生的原因/解决办法====模具方面：主要是针对模具设计方面不合理造成的，在此不做讲述成型操作方面：A、注射压力过高，流体方向和垂直流向方向分子取向相差较大，塑胶力图恢复原有的卷曲状态，所以流体流动方向上的收缩大于垂直流动方向上的收缩。
B、熔体温度过高C、保压压力过高：保压压力高时，塑料中的内压力过高，在脱模后内应里德释放使塑胶件产生翘曲变形D、熔体流速太慢E、回火温度过高或时间太长原材料方面：pp/pa料容易变形3、翘曲变形解决方法：A、降低注射压力B、降低熔体温度C、降低保压压力D、增加熔体流速E、有内应力的制品用低温回火10-20分钟，如ABS料用60-65摄氏度温度，PC/PMMA 用90-100摄氏度温度回火四、熔接痕1、问题描述=====在塑胶件表面的线状痕迹，有塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完成融合在一起，彼此不能熔为一体即为熔接痕，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。
注塑缺陷原因分析与解决方案引言概述：注塑工艺是一种常见的塑料成型工艺，但在实际生产中常常会出现一些缺陷，如翘曲、气泡等。
本文将分析注塑缺陷的原因，并提供解决方案。
一、材料选择不当1.1. 材料质量不合格：材料质量是影响注塑成型的关键因素之一。
如果选择的材料质量不合格，如杂质含量过高、熔体流动性不佳等，就容易导致注塑缺陷。
解决方案：选择质量可靠的供应商，进行材料质量检测，确保材料符合要求。
1.2. 材料配比不当：材料的配比不合理也会导致注塑缺陷。
例如，过多的填充剂可能会导致产品强度不足，而过多的添加剂可能会影响材料的流动性。
解决方案：进行材料配比的试验和优化，确保配比合理。
1.3. 材料储存不当：材料在储存过程中容易吸湿，吸湿后的材料会导致注塑过程中产生气泡等缺陷。
解决方案：储存材料时应采取密封防潮的措施，避免材料吸湿。
二、模具设计问题2.1. 模具结构不合理：模具结构不合理是引起注塑缺陷的常见原因之一。
例如，模具中存在死角或过于复杂的结构，会导致材料流动不畅，产生翘曲等缺陷。
解决方案：优化模具结构，确保材料流动畅通。
2.2. 模具温度控制不当：模具温度对注塑成型过程有着重要影响。
如果模具温度不均匀或温度过高，会导致产品表面糊化或变形等缺陷。
解决方案：采用合适的冷却系统，确保模具温度均匀稳定。
2.3. 模具磨损严重：模具长时间使用后会出现磨损，磨损严重的模具会导致产品尺寸不准确或表面粗糙等缺陷。
解决方案：定期检查和维护模具，及时更换磨损严重的模具部件。
三、注塑工艺参数设置不当3.1. 注射压力过高或过低：注射压力是影响注塑成型的关键参数之一。
如果注射压力过高，会导致产品变形或开裂，而注射压力过低则会导致产品表面光洁度不高。
解决方案：根据产品要求和材料特性，合理设置注射压力。
3.2. 注射速度不合理：注射速度对产品的充填和冷却过程有着重要影响。
如果注射速度过快，会导致产品内部产生气泡或短射，而注射速度过慢则会导致产品表面瑕疵。

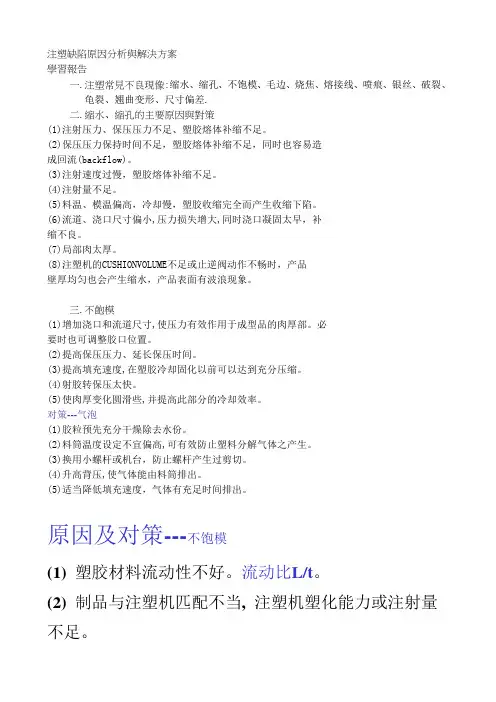

注塑缺陷原因分析與解決方案學習報告一.注塑常見不良現像:缩水、缩孔、不饱模、毛边、烧焦、熔接线、喷痕、银丝、破裂、龟裂、翘曲变形、尺寸偏差.二.縮水、縮孔的主要原因與對策(1)注射压力、保压压力不足、塑胶熔体补缩不足。
(2)保压压力保持时间不足，塑胶熔体补缩不足，同时也容易造成回流(backflow)。
(3)注射速度过慢，塑胶熔体补缩不足。
(4)注射量不足。
(5)料温、模温偏高，冷却慢，塑胶收缩完全而产生收缩下陷。
(6)流道、浇口尺寸偏小,压力损失增大,同时浇口凝固太早，补缩不良。
(7)局部肉太厚。
(8)注塑机的CUSHIONVOLUME不足或止逆阀动作不畅时，产品壁厚均匀也会产生缩水，产品表面有波浪现象。
三.不飽模(1)增加浇口和流道尺寸,使压力有效作用于成型品的肉厚部。
必要时也可调整胶口位置。
(2)提高保压压力、延长保压时间。
(3)提高填充速度,在塑胶冷却固化以前可以达到充分压缩。
(4)射胶转保压太快。
(5)使肉厚变化圆滑些,并提高此部分的冷却效率。
对策---气泡(1)胶粒预先充分干燥除去水份。
(2)料筒温度设定不宜偏高,可有效防止塑料分解气体之产生。
(3)换用小螺杆或机台，防止螺杆产生过剪切。
(4)升高背压,使气体能由料筒排出。
(5)适当降低填充速度，气体有充足时间排出。
原因及对策---不饱模(1) 塑胶材料流动性不好。
流动比L/t。
(2) 制品与注塑机匹配不当, 注塑机塑化能力或注射量不足。
(3) 料温、模温太低，塑胶在当前压力下流动困难。
(4) 塑料熔化不充分，流动性不好，导致注射压力降过大。
(5) 射胶速度太慢。
(6) 射胶时太快转换为保压或保压压力过低。
(7)流道中冷料井预留不足或不当，冷料头进入型腔而阻碍塑胶之正常流动。
(8)流道和浇口太小，流程太长，塑胶填充阻力大。
(9)不平衡排布多腔不平衡充填。
(10)模具排气不良时,空气无法排除。
原因及对策---毛边(1)锁模力不足,射入型腔的高压塑胶使分模面或镶件配合面产生间隙，塑料熔体溢进此间隙。
注塑缺陷原因分析与解决方案一、引言注塑是一种常见的塑料加工方法，广泛应用于各个行业。
然而，在注塑过程中，可能会出现一些缺陷，影响产品的质量和性能。
本文将对注塑缺陷的原因进行分析，并提出相应的解决方案，以帮助企业改进注塑工艺，提高产品质量。
二、注塑缺陷原因分析1. 模具问题模具是注塑过程中的重要因素之一。
模具的设计和制造质量直接影响产品的成型质量。
常见的模具问题包括模具磨损、模具材料选择不当等。
这些问题可能导致产品表面粗糙、尺寸不准确等缺陷。
2. 塑料材料问题塑料材料的选择和质量也会对注塑产品的质量产生影响。
塑料材料的熔体流动性、热稳定性等性能与产品的成型质量密切相关。
如果选择的塑料材料不合适或质量不过关，可能会导致产品出现缺陷，如短斑、气泡等。
3. 注塑工艺参数问题注塑工艺参数的设置对产品的质量起着至关重要的作用。
常见的注塑工艺参数包括注射速度、保压时间、射胶压力等。
如果这些参数设置不当，可能会导致产品出现缺陷，如翘曲、收缩等。
4. 操作人员问题操作人员的技术水平和操作规范也会对注塑产品的质量产生重要影响。
如果操作人员操作不当，可能会导致产品出现缺陷，如烧焦、变形等。
三、注塑缺陷解决方案1. 模具问题解决方案针对模具问题，可以采取以下解决方案：- 定期检查和维护模具，及时修复磨损部位，确保模具的精度和质量。
- 选择合适的模具材料，确保模具的耐磨性和使用寿命。
2. 塑料材料问题解决方案针对塑料材料问题，可以采取以下解决方案：- 选择合适的塑料材料，根据产品的要求选择具有良好流动性和热稳定性的材料。
- 严格控制塑料材料的质量，确保供应商提供的材料符合产品的要求。
3. 注塑工艺参数问题解决方案针对注塑工艺参数问题，可以采取以下解决方案：- 根据产品的要求和塑料材料的性能，合理设置注塑工艺参数，确保产品的成型质量。
- 进行工艺参数的优化和调整，通过试模和实验，找到最佳的注塑工艺参数。
4. 操作人员问题解决方案针对操作人员问题，可以采取以下解决方案：- 加强操作人员的培训和技术水平提升，确保操作人员具备良好的注塑操作技能和操作规范。
注塑常见不良缺陷原因及解决对策壹．缺料原因一.材料充填不足.状态1.射出压力未到达最高设定值.解决对策：1.增加射出压力.2.增加射出速度.3.增加模温.4.增加料筒温度.5.检查胶口尺寸.6.检查流道尺寸.7.检查喷嘴温度.8.检查喷嘴大小.状态2.射出压力已到达最高设定值.解决对策：1.延长射出行程.2.增加保持压力.3.增加保持时间.状态3.螺杆已到达最前端.解决对策：1.延长射出行程.2.检查螺杆.原因二.排气不良1.改善排气效果.2.减低射出速度.状态2.缺料位于其它部分.解决对策:1.改善排气效果.2.增加射出压力.3.增加缺料部分厚度原因三.包封现象状态1.于产品中心(不在边缘).解决对策：1.增加排气点.2.增加射出压力.3.改变浇口位置.4.增加溢流区,改变塑料流动方向. 原因四.迟滞现象状态1.浇口附近较薄处肋缺料.解决对策：1.增加厚度.2.增加射出速度.3.增加模温.4.增加料温.5.增加保持压力.6.改变浇口位置.7.增加扰流设计.原因一.过度充填状态1.毛边出现在浇口附近解决对策：1.降低射出速度.(尤其通过浇口时的速度).状态2.毛边出现在分离面(parting)且已饱和. 解决对策：1.降低计量长度.(提高切换到饱压).2.降低射出速度(尤其是切换饱压前之速度).3.减低模温.4.减低料温.5.减低保持压力.状态3.浇口附近凹陷但又发生毛边.解决对策：1.降低计量长度.(提高切换到饱压).2.降低射出速度(尤其是切换饱压前之速度).3.减低模温.4.减低料温.5.尝试以上各对策消除毛边后延长保持时间. 原因二.因流阻太大使模腔状态1.毛边又短射.(或流路末端凹陷)解决对策：1.增加模温. 内压(cavaty pressure)2.增加料温.3.增加射速.5.改善塑料料之流动性.原因三.锁模力(clamping force)不足状态1.无过饱和现象解决对策：1.提高锁模力原因四.吻合面间隙太大状态1.特定位置.解决对策：1.修复模具.原因五.模板变形解决对策：1.提早切换至饱压.2.减低饱压.3.提高模板强度及刚性. 参．凹陷.缩水与真空泡原因一.充填量不足状态1.全面性凹陷.解决对策：1.延长计量行程.2.检查螺杆逆止环3.增加射出速度.4.增加保持压力.5.增加流道或浇口尺寸.6.增加模温.状态2.凹陷出现在流路末端或薄的部位.解决对策：1.增加保持压力(尤其是初期).2.提高料筒(cylinder barrel)温度.3.增加模温.4.增加射出速度.5.检查浇口位置(由厚向薄射出).原因二.有效时间不足.状态1.凹陷出现在浇口或厚的部位.解决对策：1.延长保持时间.2.减低模温.3.减低料温.4.减少浇口断面积.原因三.表面固化太慢状态1.厚的部位出现凹陷或光泽.解决对策：1.减低模温.2.减低料温.3.塑流通过厚肉区时减速使固化层较厚.4.调整肉厚(如肋部减薄.厚薄变缓)5.使用低收缩率之塑料.6.添加发泡剂于塑料.#注:表层未凝固成坚固之固化层时.当中心收缩时会将表面熔解而产生光泽.相反的在厚的部份如果表层足够坚固则中心部的收缩会形成真空泡. #备注:第1.2.3.项会增加真空泡的发生机率#原因四.冷却时间太短状态.1.凹陷或真空泡是在开模取出后才发生.解决对策：1.减低模温.2.减低料温.3.增加冷却时间.肆．喷痕原因：发生在塑料流动断面由小急遽变大的位置;当塑料由小断面进入大断面如速度没有适当降低,则塑料像喷射般向前进.这些塑料温度冷却后与后来流入之塑料无法均匀融和而形成外观之不良.解决对策：1.减低射出速2.增加模温.3.增加料温.4.变更胶口位置.5.增加胶口断面6.避免射料方向由上向下.伍．结合线原因：塑料射出时两股以上的胶流相遇,压力与温度不足.相遇胶流之圆形先端无法融合.而形成表面的沟状痕迹.1.增加射出速度.2.增加模温.3.增加料温.4.增加保持压力.5. 变更胶口位置.6.检查排气效果.陆．波纹原因:当胶流进入较冷的模腔,由于冷却速度快,使得靠近模壁部分之塑料形成固化.这固化层妨碍了后续流动之塑料贴近模壁;但此固化层受流动压力拉伸延展,又受到胶流之压力相互挤压.相互作用一再重演在成品外观上流下一成层层之波浪状.解决对策:1.增加射出速度.2.增加射出压力.3.增加模温.4.增加料温.5.避免流道太小.柒．气泡原因:射出时塑料料包含太多气体或混合了空气.则成品内部或接近表面会有空气之现象.解决对策:1.降低松退速度或检小松退量.2.提高背压.4.检查可塑化机构.5.检查计量长度是否太长.捌．烧焦原因:射出进行中因排气不及.气体受到绝热压缩产生极高温度而将塑料料烧黑.状态1.产生于流路末端解决对策:1.减低射出速度.2.改善排气效果.3.减低锁模力.状态2.产生于包封处解决对策:1.调整肉厚.2.改变浇口位置.3.减低射出速度.4.减低锁模力.5.增加排气点.玖．冷却痕原因:在射出过程中.于喷嘴的先端或浇口部分产生冷却.这些冷却料在被射出时如未被挡在流道系统的冷料井或者是再熔解.则在浇口附近留下长条的流痕.1.增加喷嘴孔径.2.增加喷嘴温度.3.减低松退量.5.降低射出到浇口之速度.拾．浇口周围的雾状原因:在浇口(尤其为小浇口)周围高分子配向的凝固层(强度较弱).如在高速的流动场中.受分子炼被拉开而形成一些小.缺孔.很多小缺孔构成浇口周围的雾状.痕迹.解决对策:1.减低射出速度.2.增加浇口的断面积.3.改变浇口位置4.增加模温5.减低料温.拾壹．表层剥落原因:成品的表面层在塑料料流动和固化速度不同的情形下.一层一层的堆积所形成.如果因塑料料含有不均匀的成份或受过高切段力及过热所破坏则层与层间之熔合就不足而产生剥落.解决对策:1.检查塑料料是否含有太多水份.2.增高模温.3.减低射出速度.4.减低料温.5.检查塑料机的性能及设定条件.6.检查塑料料之色剂或添加物是否兼容.7.检查塑料料之是否混入其它材质.拾贰．黑点原因1.塑料料含有杂质或其它不兼容物质.解决对策:1.检查塑料料是否含有杂质.2.降低回收料的添加比例.3.检查塑料料之色剂或添加物是否兼容.原因2.塑料料在制造过程中受到污染.解决对策:1.检查送料管路及烘料筒.2.清洁螺杆及加热筒.3.清洁热流道及喷嘴.原因3.塑料料在制造过程中受到破坏.解决对策:1.减低料温.2.减低塑料料在加热管内停流时间.拾参．焦纹原因:塑料料因热受损分子量会降低或发生热分解.使成品外观出现银色或棕色的纹状瑕疵.同时也会降低强度.解决对策:1.减低料温.2.减低塑料料在加热管内停流时间.3.减低射出速度.4.增加喷嘴孔径..拾肆．湿纹所形成之水气会受流动推挤到模壁而形成成品表面条状的痕迹.解决对策:1.检查塑料材料的干燥度.2.提高背压.3.检查模壁表面是否含有水份.4.检查材料之包装与储存.拾伍．气痕原因:在射出过程中.气体来不及排出.被推往表面或在进料后松退.吸入空气.而在射出时被推往浇口之附近.状态1.出现在浇口附近.解决对策:1.降低松退速度或行程.2.使用可闭喷嘴.状态2.出现在其它部分.解决对策:1.减低射出速度.2.增加被压.3.改变浇口位置.4.设计时避免尖角及凹凸太深之形状拾陆．光泽与光泽差异原因:塑料成型品之表面,光泽决定于模具表.面加工及射出成形.之冷却速率或收缩差异所产生的表面状态1.模具打光面光泽不足.解决对策:1.模面再打光.2.增加射出速度3.增加模温4.增加料温.状态2.咬花面光泽不足.解决对策:1.调整咬花面.2.减低射出速度.3.减低模温.4.减低料温.状态3.接合线处的光泽差异. 解决对策:1.改变浇口位置.2.增加射出速度.3.增加模温.状态4.孔部周围的光泽差异. 解决对策:1.改变浇口位置.2.调整孔部型状.状态5.肋部或厚驳差异急变处. 解决对策:1.增加保持压力.2.足够的保持时间.3.降低通过问题处之速度.4.调整厚薄变化.使其变化趋缓.状态6.在顶针或滑块处光泽差异. 解决对策:1.检查模温之差异.2.避免模腔内压力过高.。
射出成型中常见不良现象产生原因分析及对策以下所列举的成型中产生的不良原因及对策是指在一般情况下可能出现的﹐也仅以本人在工作中的一些心得﹐体验为例﹐如有不妥或不周之处﹐还请各位行家指正﹗(一)短射(不饱模)(1)短射(不饱模)﹕即是溶融塑料未能完全填充填满成型空间(模穴)各个角落的现象。
(2)原因及改善对策(见下表)(二)毛边(1)毛边﹕即是在分模面﹑流道周围及模仁镶块间隙内出现的膜状或毛刺状的多余胶料。
(2)原因及改善对策(见下表)*注﹕成型时间过长﹐模温过低而采用高压﹐高速射出也是产生毛边的常见原因(三)银线(1)银条(银线)即是在成型产品表面或表面附近﹐沿塑料流动方向﹐呈放射状的银白色条纹。
(2)原因及改善对策(见下表)(四)成品光泽度低(1)成品光泽度低是指成品表面光泽达不到质量要求﹐表面无折光度。
(2)原因及改善对策(见下表)(五)变形（1）变形可分为对角线的扭曲及平行边沿的曲翘两种﹐是成品成型中发生的不规则弯曲现象。
（2）原因及发善对策（见下表）（六）顶白（1）顶白（也叫白化）是指成品在脱模之际﹐在顶针或其它脱模部位出现白色痕迹。
（2）原因及改善对策（见下表）（七）结合线（1）结合线是指在成型中﹐二道或多道熔融材料融合时出现的细线状。
（2）原因及改善对策（见下表）（八）冲料痕（1）冲料痕是指熔融材料在进料点附近﹐以浇口为中心而呈现的条纹状。
（2）原因及改善对策（九）异色（黑纹）（1）异色（黑纹）是指在成型过程中﹐在成品表面出现的黑色或其它深色条纹。
（2）原因及改善对策（见下表）（十）气泡（1）气泡是熔融塑料中的水份﹐挥发气体于成型过成中被封入内部而残留的空动现象。
（2）原因及改善对策（见下表）射出换料要诀在射出成型作业中﹑换料﹑换色的问题﹐值得吾入深入探讨﹒如何以最快速的方法完成换料﹑换色﹐除可节省时间外﹐并可降低一笔相当可观的生产成本。
一﹑同一材料之换色1﹒1同一材料的换色时﹐原则上从淡色材料换为深浓色材料﹐较从不透明材料换为透明材料容易。
注塑缺陷原因分析与解决方案一、引言注塑是一种常用的塑料加工方法，广泛应用于各个行业。
然而，在注塑过程中，可能会出现一些缺陷，例如短斑、气泡、翘曲等问题，这些缺陷会影响产品质量和使用寿命。
因此，对注塑缺陷的原因进行分析，并提出相应的解决方案，对于提高产品质量具有重要意义。
二、注塑缺陷原因分析1. 温度控制不当：注塑过程中，温度是一个关键因素。
如果温度过高或过低，都会导致注塑缺陷。
例如，温度过高会导致熔融物流动性增加，易产生短斑；温度过低会导致熔融物流动性降低，易产生翘曲。
2. 压力控制不当：注塑过程中，压力也是一个重要因素。
如果压力过高或过低，都会导致注塑缺陷。
例如，压力过高会导致短斑、气泡等缺陷；压力过低会导致产品密度不足，易产生翘曲。
3. 注塑模具设计问题：注塑模具的设计也会影响产品质量。
如果模具设计不合理，例如流道设计不良、冷却系统不完善等，都会导致注塑缺陷的产生。
4. 塑料材料选择不当：不同的塑料材料具有不同的熔点、流动性等特性。
如果选择的塑料材料与产品要求不匹配，也会导致注塑缺陷。
例如，选择的塑料材料熔点过高，容易产生短斑；选择的塑料材料流动性不足，容易产生翘曲。
5. 操作人员技术水平不高：注塑过程需要操作人员具备一定的技术水平。
如果操作人员技术水平不高，不了解注塑工艺的要点，也会导致注塑缺陷的产生。
三、注塑缺陷解决方案1. 温度控制方案：合理控制注塑过程中的温度，根据塑料材料的特性和产品要求，调整熔融温度和模具温度。
可以通过使用温度传感器和温度控制器来实时监测和调整温度，确保温度在合适的范围内。
2. 压力控制方案：合理控制注塑过程中的压力，根据塑料材料的特性和产品要求，调整注射压力和保压压力。
可以通过使用压力传感器和压力控制器来实时监测和调整压力，确保压力在合适的范围内。
3. 注塑模具设计方案：优化注塑模具的设计，确保流道设计合理、冷却系统完善。
可以通过使用CAD软件进行模具设计和模拟分析，优化模具结构，减少缺陷的产生。
