下载文档原格式

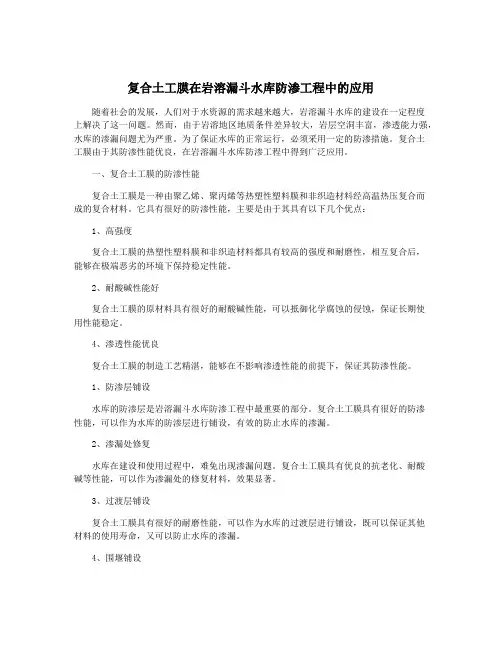

复合土工膜在岩溶漏斗水库防渗工程中的应用随着社会的发展，人们对于水资源的需求越来越大，岩溶漏斗水库的建设在一定程度上解决了这一问题。
然而，由于岩溶地区地质条件差异较大，岩层空洞丰富，渗透能力强，水库的渗漏问题尤为严重。
为了保证水库的正常运行，必须采用一定的防渗措施。
复合土工膜由于其防渗性能优良，在岩溶漏斗水库防渗工程中得到广泛应用。
一、复合土工膜的防渗性能复合土工膜是一种由聚乙烯、聚丙烯等热塑性塑料膜和非织造材料经高温热压复合而成的复合材料。
它具有很好的防渗性能，主要是由于其具有以下几个优点：1、高强度复合土工膜的热塑性塑料膜和非织造材料都具有较高的强度和耐磨性，相互复合后，能够在极端恶劣的环境下保持稳定性能。
2、耐酸碱性能好复合土工膜的原材料具有很好的耐酸碱性能，可以抵御化学腐蚀的侵蚀，保证长期使用性能稳定。
4、渗透性能优良复合土工膜的制造工艺精湛，能够在不影响渗透性能的前提下，保证其防渗性能。
1、防渗层铺设水库的防渗层是岩溶漏斗水库防渗工程中最重要的部分。
复合土工膜具有很好的防渗性能，可以作为水库的防渗层进行铺设，有效的防止水库的渗漏。
2、渗漏处修复水库在建设和使用过程中，难免出现渗漏问题。
复合土工膜具有优良的抗老化、耐酸碱等性能，可以作为渗漏处的修复材料，效果显著。
3、过渡层铺设复合土工膜具有很好的耐磨性能，可以作为水库的过渡层进行铺设，既可以保证其他材料的使用寿命，又可以防止水库的渗漏。
4、围堰铺设复合土工膜在具有较为丰富的岩溶地区，可以作为围堰材料进行铺设，有效的防止水库的渗漏问题。
三、复合土工膜在应用中的问题1、工艺要求较高复合土工膜在应用过程中，需要严格的工艺控制，以保证其防渗性能。
2、质量难以保证复合土工膜在应用过程中，质量的优劣往往受到原材料的影响，需要严格选择材料。
3、成本问题复合土工膜因为其制造工艺和材料原因，价格较高。
在实际应用中，需要根据具体情况折衷考虑。
四、结论。

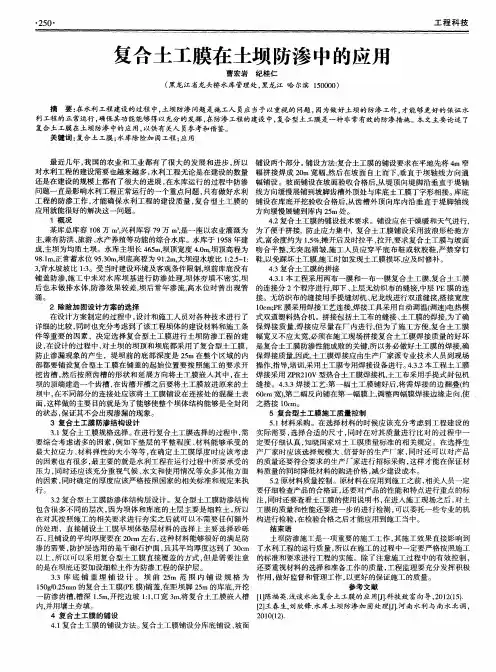

复合土工膜在土坝防渗中的应用【摘要】土坝防渗问题往往为施工人员所重视，做好土坝的防渗工作，才能够更好地保证水利工程的正常运行。
在防渗工程的建设中，复合型土工膜是一种非常有效的防渗措施。
本文主要论述了复合土工膜在土坝防渗中的应用，供有关人员参考和借鉴。
【关键词】复合土工膜；土坝；防渗引言复合土工膜是目前常用的一种防渗材料，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高、延伸性能较好、变形模量大、耐酸碱、抗腐蚀、耐老化、防渗性能好等特点，同时其选用了高分子材料，生产工艺中添加了防老化剂，可在非常规温度环境中使用，因此在水利等多类工程建设中得到了广泛的应用。
1 复合土工膜概述（1）复合土工膜的定义：可以分为广义和狭义，从广义上来讲，利用无纺土工布、编织土工布等与聚乙烯进行复合，用复合法进行淋膜，或复合防水板等都称为复合土工膜，是土工布和土工膜复合加工而成的一种新型材料。
（2）复合土工膜的特点：复合土工膜在水利渠道防渗工程中防渗效果明显，可以达到九成以上，大幅度提高了渠道防渗能力，比传统的材料更具优势。
另外，复合土工膜质量非常轻，操作起来简单快捷，便于运输。
（3）复合土工膜施工设备的选择：在水利渠道防渗工程中，复合土工膜施工是一个专业性高的流程，其土工膜的铺设、焊接以及检测等环节都必须使用专用的施工设备，以保证施工作业的科学性和连续性。
2 复合土工膜在水利工程渠道防渗中的应用2.1工艺原理复合土工膜是一种土工合成材料，具有较好的防渗效果，在坝体防渗中的利用如下图1所示。
复合土工膜施工原理是把复合土工膜铺设在需要进行渠道防渗的坡面上，利用自身的连接形成一个整体坡面防渗体。
同时在两渠堤顶上设置锚固槽埋设复合土工膜，保证渠坡复合土工膜的巩固与稳定。
为了使渠堤封顶硅形成一个完全封闭的整体防渗系统，需要在铺设好的复合土工膜上铺设C15硅预制块衬砌和砂垫层。
图1 土工膜防渗坝体结构1坝体；2支持层；3下垫层；4土工膜防渗层；5上垫层和防护层2.2施工工艺流程渠道开挖成型后，铺膜前需要整理渠坡坡面，并按照尺寸进行坡面平面的洒水夯实，使夯填土干容重不小于1. 65吨/立方米。
浅谈复合土工膜在施工中的防渗应用【摘要】复合土工膜是土木工程的新型材料，具有良好的防渗效果，结合工程施工情况，从原材料检测、施工工艺、质量控制等方面做了详细介绍。
【关键词】复合土工膜；渠道防渗；焊接质量复合土工膜是通过对聚乙烯或聚氯乙烯的增强改性、热复合或压延成膜的同时与涤纶针刺土工织物一次组合而成的，其抗拉、抗顶破、抗撕裂强度高，有很好的不透水性、弹性、耐久性，适应变形能力强，具有防渗和平面导水的综合功能，常应用于堤防工程、灌区节水改造渠道防渗工程中。
下面结合续建配套节水改造渠道防渗工程的实际情况，对复合土工膜在灌区渠道防渗工程中的应用作一简介。
1、施工方法防渗工程使用的复合土工膜是由聚乙烯防渗膜和土工布复合而成。
防渗膜采用易于热焊接的聚乙烯（pe膜），膜厚0.2 mm，土工布采用纯新涤纶针刺无纺布，每平方米重量不小于150 g。
本工程采用规格为150 g/0.2 mm/150 g的两布一膜复合土工膜。
基坑开挖结束并整修完毕，基底夯实且压实系数符合设计要求，经现场监理工程师验收合格后方可进行土工膜的铺设。
1.1施工准备一是原材料的购进。
根据设计要求和施工条件制定一套完整的施工质量管理办法和严格的操作规程，复合土工膜必须有产品合格证书、性能及特性指标和使用说明书，方可进场。
二是复合土工膜原材料质量检测。
材料进场后，委托太原理工大学土木工程检测中心对产品的单位面积质量、厚度、断裂强力、撕裂强力、断裂伸长率、顶破强力、渗透系数等技术指标进行检测，其各项指标均满足标准规定和设计要求。
三是对基面进行清理平整。
渠堤及渠底开挖后，清除草根和树根及瓦砾、石子、混凝土颗粒等尖棱杂物，防止穿破、刺破土工膜，然后进行夯实，土方压实系数达到设计要求并经现场监理工程师验收批准后，方可进行土工膜的铺设。
1.2 复合土工膜的铺设复合土工膜的铺设分为基底和渠底两部分。
根据施工组织设计的安排，先进行左右渠堤复合土工膜的铺设，再进行渠底复合土工膜的铺设。

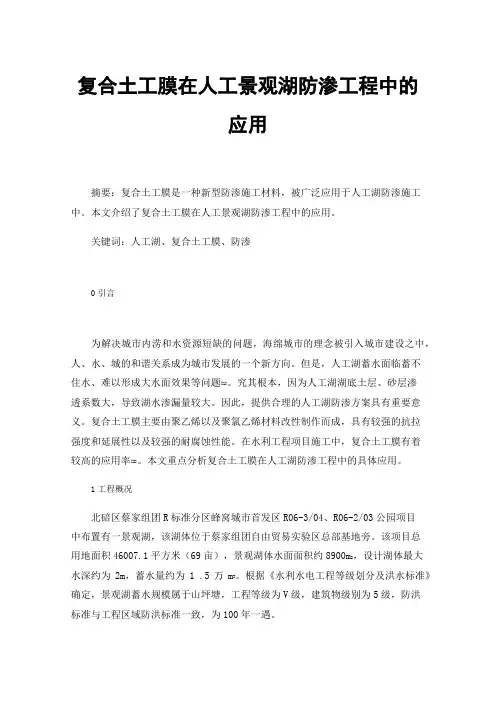

复合土工膜在人工景观湖防渗工程中的应用摘要：复合土工膜是一种新型防渗施工材料，被广泛应用于人工湖防渗施工中。
本文介绍了复合土工膜在人工景观湖防渗工程中的应用。
关键词：人工湖、复合土工膜、防渗0引言为解决城市内涝和水资源短缺的问题，海绵城市的理念被引入城市建设之中，人、水、城的和谐关系成为城市发展的一个新方向。
但是，人工湖蓄水面临蓄不住水、难以形成大水面效果等问题[1]。
究其根本，因为人工湖湖底土层、砂层渗透系数大，导致湖水渗漏量较大。
因此，提供合理的人工湖防渗方案具有重要意义。
复合土工膜主要由聚乙烯以及聚氯乙烯材料改性制作而成，具有较强的抗拉强度和延展性以及较强的耐腐蚀性能。
在水利工程项目施工中，复合土工膜有着较高的应用率[2]。
本文重点分析复合土工膜在人工湖防渗工程中的具体应用。
1工程概况北碚区蔡家组团R标准分区蜂窝城市首发区R06-3/04、R06-2/03公园项目中布置有一景观湖，该湖体位于蔡家组团自由贸易实验区总部基地旁。
该项目总用地面积46007.1平方米（69亩），景观湖体水面面积约8900m2，设计湖体最大水深约为2m，蓄水量约为1 .5万m3。
根据《水利水电工程等级划分及洪水标准》确定，景观湖蓄水规模属于山坪塘，工程等级为V级，建筑物级别为5级，防洪标准与工程区域防洪标准一致，为100年一遇。
该工程景观湖体为半挖半填结构，防渗处理范围平面投影面积约12000m2，参照《碾压式土石坝设计规范》防渗处理范围高于景观设计水位0.3m。
人工湖湖体防渗结构：压实土料厚≥30cm、粗砂垫层20cm、复合土工膜膜厚0.1cm。
压实度≥94%粘土层，回填区粘土层厚度1m，挖方区粘土层厚度0.3m。
2复合土工膜选型本文中的人工湖岸坡与湖底均采用两布一膜为核心的复合土工膜防渗施工技术，其中防渗膜材料为HDPE膜，厚度0.1cm。
HDPE膜由洁净度高、非聚性的热塑性树脂构成，具有无毒性、无异味、高稳定性等特征；并具有较强的抗拉性、撕裂性等力学性能；同时还具有较强的延展性和强度。

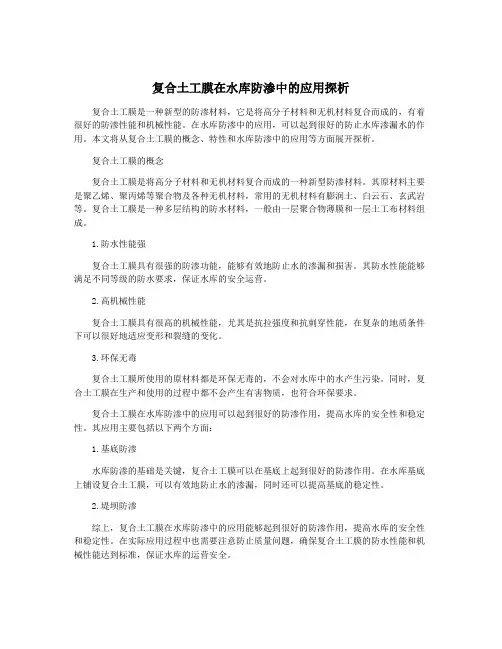

复合土工膜在水库防渗中的应用探析复合土工膜是一种新型的防渗材料，它是将高分子材料和无机材料复合而成的，有着很好的防渗性能和机械性能。
在水库防渗中的应用，可以起到很好的防止水库渗漏水的作用。
本文将从复合土工膜的概念、特性和水库防渗中的应用等方面展开探析。
复合土工膜的概念复合土工膜是将高分子材料和无机材料复合而成的一种新型防渗材料。
其原材料主要是聚乙烯、聚丙烯等聚合物及各种无机材料，常用的无机材料有膨润土、白云石、玄武岩等。
复合土工膜是一种多层结构的防水材料，一般由一层聚合物薄膜和一层土工布材料组成。
1.防水性能强复合土工膜具有很强的防渗功能，能够有效地防止水的渗漏和损害。
其防水性能能够满足不同等级的防水要求，保证水库的安全运营。
2.高机械性能复合土工膜具有很高的机械性能，尤其是抗拉强度和抗刺穿性能，在复杂的地质条件下可以很好地适应变形和裂缝的变化。
3.环保无毒复合土工膜所使用的原材料都是环保无毒的，不会对水库中的水产生污染。
同时，复合土工膜在生产和使用的过程中都不会产生有害物质，也符合环保要求。
复合土工膜在水库防渗中的应用可以起到很好的防渗作用，提高水库的安全性和稳定性。
其应用主要包括以下两个方面：1.基底防渗水库防渗的基础是关键，复合土工膜可以在基底上起到很好的防渗作用。
在水库基底上铺设复合土工膜，可以有效地防止水的渗漏，同时还可以提高基底的稳定性。
2.堤坝防渗综上，复合土工膜在水库防渗中的应用能够起到很好的防渗作用，提高水库的安全性和稳定性。
在实际应用过程中也需要注意防止质量问题，确保复合土工膜的防水性能和机械性能达到标准，保证水库的运营安全。

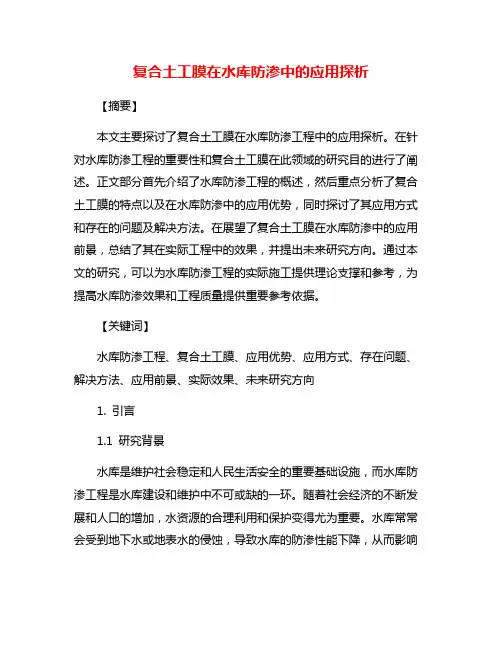

复合土工膜在水库防渗中的应用探析【摘要】本文主要探讨了复合土工膜在水库防渗工程中的应用探析。
在针对水库防渗工程的重要性和复合土工膜在此领域的研究目的进行了阐述。
正文部分首先介绍了水库防渗工程的概述，然后重点分析了复合土工膜的特点以及在水库防渗中的应用优势，同时探讨了其应用方式和存在的问题及解决方法。
在展望了复合土工膜在水库防渗中的应用前景，总结了其在实际工程中的效果，并提出未来研究方向。
通过本文的研究，可以为水库防渗工程的实际施工提供理论支撑和参考，为提高水库防渗效果和工程质量提供重要参考依据。
【关键词】水库防渗工程、复合土工膜、应用优势、应用方式、存在问题、解决方法、应用前景、实际效果、未来研究方向1. 引言1.1 研究背景水库是维护社会稳定和人民生活安全的重要基础设施，而水库防渗工程是水库建设和维护中不可或缺的一环。
随着社会经济的不断发展和人口的增加，水资源的合理利用和保护变得尤为重要。
水库常常会受到地下水或地表水的侵蚀，导致水库的防渗性能下降，从而影响了水库的正常使用和运行。
如何有效地解决水库防渗问题成为当前研究的焦点之一。
本文旨在探讨复合土工膜在水库防渗中的应用情况，分析其优势和存在的问题，以期为水库防渗工程的设计和施工提供参考。
1.2 研究目的研究目的：本研究旨在探究复合土工膜在水库防渗工程中的应用情况及效果，分析其在水库防渗工程中的优势和存在的问题，为进一步推动水库防渗工程技术的发展提供参考依据。
具体目的包括：评估复合土工膜在水库防渗工程中的作用和效果，探讨其在提高水库抗渗性能方面的优势和局限性；分析复合土工膜在水库防渗工程中的应用方式，探讨优化措施和解决方案；探索复合土工膜在水库防渗中的应用前景及未来发展方向，为水库工程建设提供技术支持和建议。
通过深入研究复合土工膜在水库防渗工程中的应用，旨在促进水库防渗工程技术的进步，提高水库工程的质量和安全性，为国家水资源保护和可持续发展做出贡献。
PE复合土工膜施工粘接技术在防渗工程中的应用研究(2008-09-01 11:18:17)标签：防渗hdpe膜复合膜防渗工程镓诺杂谈分类：◆技术档案◆1 前言PE复合土工膜作为一种新型结构的防渗型土工合成材料，由于其抗拉强度高、防渗性能好、变形能力强、质量轻、施工方便、造价低等优点，被广泛用于库区、坝体、围堰、渠道、人工湖、蓄水池等水利建筑物的整体与局部防渗加固中。
同时在电力、冶金、环保、城建、铁路、公路、军工、农业及矿业等领域防渗加固工程中亦具有广泛的用途。
PE复合土工膜中PE膜系热塑性非极性材料，在施工中边角连接及其与建筑物的连接等采用一般的胶粘剂粘接法很难达到理想的效果。
目前施工中，边角连接通常是在膜布分离状态下采用膜与膜焊接，无纺布与无纺布缝合的接边方法。
该方法施工速度较快，成本较低。
但其接缝强度过低，试验测得的接缝强度仅为复合母材强度的40%左右。
当遇到复杂形状的防渗结构如人工湖、煤灰厂等，由于复合土工膜的工厂预留接边是有限的，铺设中局部卷材有的过量皱褶，有的张拉过紧，这样不仅会造成材料的大量浪费，同时皱褶处也不利于土的密实回填。
卷材过于张拉，容易造成悬空，易被水压和土体变形所张破。
焊接法的焊接质量受施工现场条件如膜的厚度、气温、风力、湿度、电压、垫层平整度等诸多因素的影响，且焊接宽度过窄，其强度和止水效果也很难保证，而且PE复合土工膜与建筑物之间也不能用焊接法连接。
因此PE复合土工膜施工连接技术直接影响着PE复合土工膜这一新型土工合成材料的推广应用和应用效果。
鉴于目前PE复合土工膜施工中的连接技术问题，我所结合工程实例，开展了PE复合土工膜施工快速粘接技术的研究。
经过五年的不断探索，开发了PE复合土工膜施工专用胶粘剂(KS胶)及快速粘接技术，该技术已获得国家发明专利及河南省水利科技进步一等奖，并在全国各类PE复合土工膜防渗工程中推广应用，取得了较理想的效果。
为PE复合土工膜的应用和推广提供了可靠的连接技术。
2 PE复合土工膜粘接技术2.1焊接法接缝PE复合土工膜及焊接缝连接方式如图1、图2所示：图1 一布一膜焊接缝合法接缝图2 两布一膜焊接缝合法接缝试验测得由0.5mm厚PE膜与300g/m2无纺布复合而成的一布一膜型PE复合土工膜(图1)自身抗拉强度为17.5kN/m，按图2焊接缝合后测得其接缝抗拉强度为7.0kN/m，接缝强度仅为复合母材的40%。
由上述同样的膜和无纺布复合而成的两布一膜型PE复合土工膜(图3)测得自身抗拉强度为19.5kN/m，按图4焊接缝合后测得其接缝抗拉强度为7.9kN/m，接缝强度仅为复合母材的41%。
由此可以看出，PE复合土工膜采用焊接缝合法，接缝抗拉强度远远低于复合母材的抗拉强度，不能达到母材强度80%的设计要求。
其原因一方面是PE膜在焊接的过程中膜被加热熔化、加压粘合，膜变薄甚至老化，会造成膜焊接处抗拉强度降低；另一方面为了满足焊接的需要，接缝处的膜与无纺布分离，接缝焊接缝合后，膜布分离，膜紧布松，拉伸时膜布变形不一致。
接缝处的强度较低，因此接缝成为复合土工膜防渗系统中的一个薄弱部位。
2.2 KS胶快速胶粘技术针对目前接缝焊接法存在的问题，我所经多年的努力研制出PE复合土工膜施工专用KS胶粘剂。
适用于膜与膜、膜与无纺布、无纺布与无纺布、膜与砼、石、金属等之间的粘接，具有粘接速度快，强度高，抗渗性能好，施工成本低等优点。
2.2.1 KS胶粘剂主要技术指标1．粘接抗剪强度PE膜-PE膜： 0.14 MPa(母材断)PE膜-无纺布： 0.14 MPa(母材断)无纺布-无纺布： 0.15 MPa (母材断)PE 膜-砼： 0.14 MPa(母材断)2. T剥离强度PE膜-PE膜：1.10 kN/m(胶粘剂内聚破坏)PE膜-无纺布：1.2 kN/m(胶粘剂内聚破坏)无纺布-无纺布：1.2 kN/m(胶粘剂内聚破坏)3．180°剥离强度PE膜-砼：0.92 kN/m (胶粘剂内聚破坏)4．抗渗压力：≥0.8MPa (PE膜、粘宽5cm)5．渗透系数：3.5×10-12cm/sec (PE膜、粘宽5cm)6．耐水性：水中浸泡168h粘接抗剪强度0.12MPa(母材断) 2.2.2KS胶粘剂粘接接缝方法一布一膜接缝粘接方法：图3 膜与膜、膜与布、布与布KS粘接图4 膜与膜搭接图5 膜与膜平接图6 膜与膜焊接、膜与布、布与布KS粘接两布一膜接缝粘接方法：图7膜与膜、膜与布、布与布KS粘接图8膜与膜焊接、膜与布、布与布KS粘接2.2.3 KS胶接缝试验结果采用上述由0.5mm厚PE膜与300g/m2无纺布复合而成的一布一膜型和两布一膜型PE 复合土工膜按图3至图8的粘接方法进行粘接试验，测得的粘接抗拉强度依次是17.5kN/m(母材断)、16.6kN/m(母材断)、16.5kN/m(母材断)、17.0kN/m(母材断)、15.8kN/m(接缝附近母材断裂)、17.4 kN/m(接缝附近母材断裂)。
由于一布一膜存在强度的不均匀性，所以测出的数据波动较大，但拉伸断裂处均发生在母材上。
两布一膜接边附近膜布复合强度过低，造成此处母材强度降低，拉伸时发生断裂，测得的试件抗拉强度低于对比试件母材的强度。
从图3、4、5、7接缝试验结果看出，用KS胶粘接接缝的方法，拉伸时断裂均发生在接缝附近的母材上，接缝的强度均达到母材强度的80%以上。
从图1和图6，图2和图8所示的接缝方法强度测得的结果来看，复合土工膜施工时可采用焊接和粘接相结合的方法。
试件中膜与膜粘接宽度5cm，测得0.8MPa水头压力下24小时无渗漏，渗透系数为3.5×10-12cm/sec，与母材基本相同，说明接缝止水效果比较理想，主要原因是KS 胶无挥发性溶剂，粘接层密实。
2.2.4 接缝粘接施工工艺2.2.5 KS胶用于PE复合土工膜与砼、石、金属之间的粘接技术在应用PE复合土工膜防渗的工程中，往往遇到复合土工膜与砼、石头、金属管道等之间的连接问题，如PE复合土工膜与防渗墙的连接；地下室、屋面、渠道、蓄水池等砼(包括砖、浆砌石等)墙、面板粘贴PE土工膜及PE复合土工膜；柱、墩、管道穿过PE复合土工膜防渗层后的连接密封等问题。
不能用焊接法，目前大都采用砼包裹、锚固的方法，施工麻烦，止水效果差。
KS胶的研制成功，为PE土工膜及PE复合土工膜与砼、石、金属管道等的连接提供较理想的方法，该方法施工快捷，节省费用，效果好。
2.2.5.1 主要粘接形式主要粘接形式如下图所示：图9 墙体防渗图10 膜与管道、墩等连接图11 屋面防水图12 砼伸缩缝处理图13 管道内衬图14 PE膜面粘砂加糙2.2.5.2 PE复合土工膜与砼粘结工艺PE复合土工膜与砼干湿面粘结可采用以下三种施工工艺：工艺1：用钢刷清除砼表面浮浆，涂刷打底料(干面用30%KS胶甲苯液或EF胶液打底；湿面用EF水泥胶液打底)，打底液表干后，用KS胶将PE膜面粘合于砼上。
工艺2：用钢刷清除砼表面的浮浆，预先在PE膜表面涂一道KS胶，用EF325水泥胶液将涂胶PE膜粘合于干湿砼面上。
工艺3：预先在PE膜表面涂一道KS胶，边涂边撒干净砂，使表面粘合一层砂，用107胶拌水泥或砂浆将PE膜面粘合于干湿砼面上，也可以用快凝水泥砂浆快速粘合。
PE复合土工膜与砼之间采用KS胶粘结的优点是：由于KS胶中没有溶剂，粘结密封效果好；并且KS胶具有较大的断裂伸长率(达到800%以上)，弹性模量较低，当砼基层表面产生裂缝时，可以保护表面的PE复合土工膜不被拉破。
3．PE复合土工膜粘接技术部分应用工程实例3.1 人工湖、蓄水池建造工程郑州世纪游乐园人工湖，面积4000平米，湖深1.2米，基础为黄色粉土和细砂，采用一布一膜型PE复合土工膜(膜厚0.5mm，无防布200g/m2)整体防渗。
由于湖形复杂，且湖中有三个岛屿，湖上有两座曲桥，一座直桥，桥墩及进排水管均要穿过PE复合土工膜防渗层，采用焊接法显然铺设困难。
本工程施工中复合土工膜的接边、与桥墩及管道连接，均采用了KS胶粘剂进行粘接，施工速度快，材料无边角余料，蓄水后，防渗效果理想。
与此施工方法相似的还有郑州阳光四季园人工湖、金色港湾人工湖、焦作修武山区集雨蓄水池等建设工程。
3.2 浆砌石结构防渗处理工程武当山水电站引水渠，部分采用浆砌石面板，砂浆抹面防渗。
正常运行水深4米，渗漏严重，危及到渠道的安全。
采用KS胶粘剂满粘PE复合土工膜(表面砂浆保护)的防渗措施，达到了预期的效果。
我省一些山区建有大量的浆砌石结构蓄水池，由于渗漏，基本废弃。
焦作、巩义等地部分蓄水池采用了PE复合土工膜及KS胶粘剂粘接防渗技术进行处理，运行效果良好。
3.3 屋面防水工程2000年8月，采用KS胶粘剂满粘PE复合土工膜(膜厚0.5mm，无防布200g/m2)法对我所新建办公楼约1000平方米的屋面实施防水施工处理。
屋面上有各种管道、落水口等，由于KS胶粘剂延伸率可达1000%以上，当基层开裂时，确保PE复合土工膜不被拉坏，形成两道防水层，上面有3cm砂浆保护。
该方法最大的优点是接缝少，铺设快，防渗效果好，经三年的运行无渗漏。
3.4 地下室防水工程某省水利厅1#、2#两栋小高层住宅楼地下室采用KS胶粘剂粘接PE复合土工膜(膜厚0.5mm，无防布200g/m2)方案进行防水处理。
楼为桩基筏板基础，基坑深度5米，设有590根桩，施工条件复杂，其中PE复合土工膜与桩头连接是防渗技术关键之一。
我们采用“V”槽KS胶连接并灌注密封法处理。
地下室外墙面复杂，每栋楼都有50余根过墙管，分两期防水施工。
通过运行，无任何渗漏，防水效果理想。
该方法的优点是施工快，接缝少，在防水层上施工及基坑回填土时，无纺布保护着PE膜防水层，确保防水质量。
该方法已在该省中医学院家属楼地下室防水及偃师市居民住宅地下室防水工程中推广应用。
3.5 其它方面PE复合土工膜及KS胶粘接技术还用于倒虹吸砼接口处理、渠道砼伸缩缝的处理、金属管道防腐衬砌处理、工业酸碱池防腐处理等方面，均取得了成功。
4 结语4.1 PE复合土工膜施工时，接缝可采用KS胶粘接或膜间焊接和膜布间、布布间胶粘结相结合的两种快速施工方法。
后者方法膜布间的粘结，弥补了膜焊接可能存在的渗漏缺陷，提高了接缝强度和抗渗能力，确保了施工质量。
KS胶粘接成本低于复合土工膜应用成本的5%，但使用KS胶粘接，复合土工膜可以任意拼接，既保证复杂结构的铺设要求，节省了材料，又降低了应用成本。
4.2 KS胶粘剂的研制解决了PE复合土工膜与砼、金属等之间的粘结技术问题。
当PE 复合土工膜与建筑物砼连接时，胶粘法比锚固法，施工简便，造价低，止水效果更好。
用KS胶及EF325胶液可将PE复合土工膜粘附于干、潮湿砼、浆砌石等基面上，提高其防渗能力。
