工程识图及算量的技巧干货，收藏备用！图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。

因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先、识图做预算有几个原那么：1、一次只看一张图，一张图尽量不看第二次。

2、控制大量，调小量，预算是控制总量的根底上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。

其次，根据上述原那么把图分成五局部：地下、主体结构、主体建筑、屋面和室外零星，对应每一局部确定计算什么，按定额分项和计算规那么确定要什么就识什么，识图到达能够准确计算工程量为止。

其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后，根据计算规那么要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。

安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。

同时，将对应相同口径的附属全部列计。

良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。

能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的别离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。

掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。

充分掌握定额的工作程序、子目的包括内容。

只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

统筹安排计算工程量工程量的计算要有明确的思路，先算哪局部后算哪局部，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑施工图识图：建筑师必备技能在建筑师的职业生涯中，掌握施工图的识图能力是至关重要的。

施工图是建筑设计的最后成果，是建筑师将设计转化为实际建筑的关键。

只有深入了解施工图的要素和规范，才能保证建筑物的合法性、安全性和可靠性，避免出现设计与施工不符或误解带来的问题。

本文将介绍建筑施工图识图的必要性和方法，以帮助建筑师更好地掌握这一技能。

什么是建筑施工图？建筑施工图是建筑设计师在完成建筑设计图纸后，通过标准和规范编制的具有引导作用的详细和全面的图纸。

施工图是将建筑设计转化为建筑物的重要文件，是建筑工程的重要依据。

一份施工图中需要包含的根本要素包括建筑的尺寸、结构、材料和装置等许多细节，它对建筑的所有方面起着指导作用。

为什么建筑师需要掌握施工图识图技能？建筑师在拥有了很好的设计思路、概念方案和创造性想法之后，需要把这些想法具体转化为建筑实物，而施工图是实现这一转化的关键一步。

理解和熟练掌握施工图的识图能力，可以帮助建筑师将创意转化为具体的建筑物，实现最初的设计目标，确保建筑如期竣工。

此外，建筑师识图能力的不断提高，有助于提高建筑设计的效率和准确性，避免出现正在施工中被迫暂停和修改施工图的尴尬局面。

同时，掌握了施工图的规范和标准后，可以更好地与其他工程师、工人、承包商和监理人员等专业人员沟通，共同确保建筑物的安全性和持久性。

如何学习建筑施工图识图？掌握相关基础知识建筑师在学习施工图识图前，需要掌握一些基础的知识，例如建筑的基础知识、工程技术用语、图纸符号以及图纸的基本规格等。

此外，建筑师还需要了解相关的建筑法规和标准要求。

建筑师可以通过教材、参考书籍、网络视频、公开课等多种途径来进行深入的学习。

实践在掌握了相关的基本理论知识后，建筑师需要进行实践，了解施工图的细节和规范。

可以直接参加工地实践、绘制图纸、检查和审查施工图等方式，加深对施工图的理解和掌握。

学习和实践交替在学习与实践中，需要不断结合自身的实际经验来提高施工图识图的能力。

房屋建筑工程中外墙涂料识图和工程量计算在房地产开发商项目中，外墙涂料工程一直以来都是很多分包老板眼中的“金元宝”，因为施工工艺简单、施工难度较低、施工周期较短、关键是利润丰厚。

从分包老板的角度讲，管理得当、与建设单位合作融洽的项目利润高达35%到40%，一般项目老板也要让自己赚到20%左右的利润。

外墙涂料工程还有一个优点：启动资金无需太多也能跑步入场。

我做甲方成本管理的过程中发现很多老板把外墙涂料工程接下来都已经施工完成了，却对图纸比较陌生、对工程量计算规则一知半解、也很难计算出准确工程量。

由于外墙涂料一般都是甲方分包工程，所以很多总包预算和其他分包预算接触不多，接下来从识图和算量两个方面分享，供大家参考。

一、外墙涂料工程图纸识读有的设计院出的图纸相对很简单，只有外立面效果图和一般的建筑施工图，细节部分由分包单位深化或者甲方现场确认。

正常情况下，外墙涂料工程图纸有平面图、立面图、节点详图，然后在配合外立面效果图更加清晰明了。

（如下图所示）我个人的识图习惯分两步走：第一步：看立面图，了解各楼栋外立面整体效果，配合图例看每栋楼由那几种涂料组成。

例如图纸中的外墙涂料有多彩仿石涂料、米黄色真石漆、深咖色和米白色弹性涂料，通过立面图能也能读出外墙分缝情况。

（如下图所示）第二步：看平面图和节点详图，从平面图中知道各楼层涂料分布情况，了解细部做法和施工范围。

例如图纸呈现的空调位内部做法是弹性涂料，外墙立面是真石漆。

（如图所示）二、外墙涂料工程量计算工程造价的基本工作就是识图和算量，在看懂图纸的同时还要熟悉计算规则（通常指清单计算规则），并根据计算规则正确算出工程量。

对外墙涂料工程而言，《房屋建筑与装饰工程计量规范》中是这样约定的：按设计图示尺寸以面积计算。

如果外立面有装饰不同颜色或者不同材料的线条，一般按图纸尺寸按m 计算工程量。

具体的计算规格在合同签订的时候如果双方约定了计算规则，就得遵守合同约定计算规则。

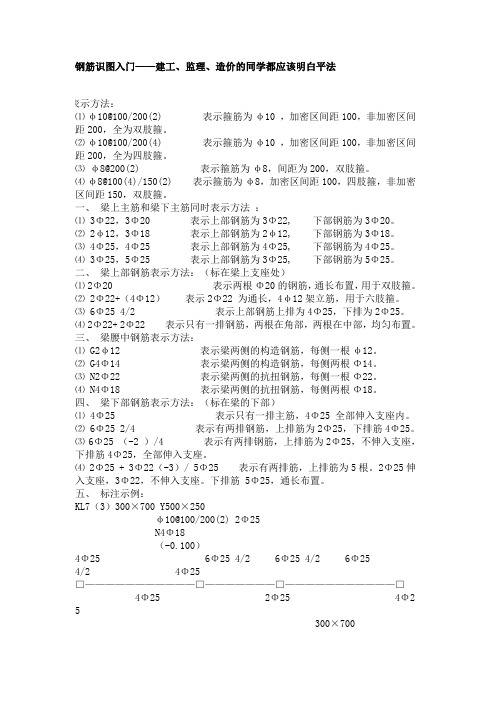

钢筋识图入门——建工、监理、造价的同学都应该明白平法筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

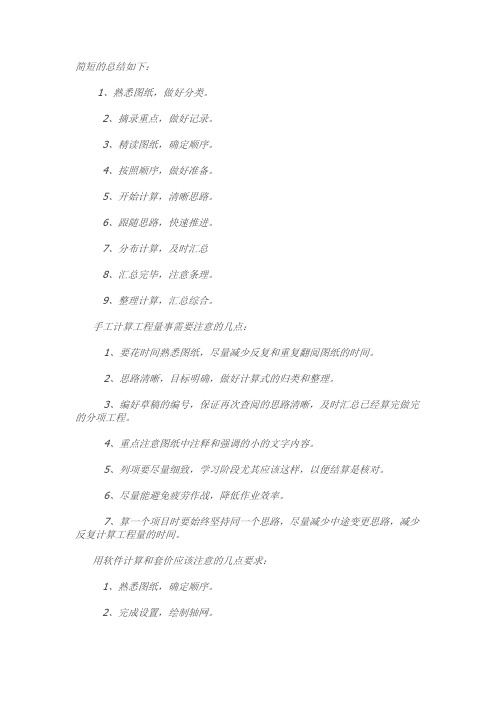

简短的总结如下：
1、熟悉图纸，做好分类。

2、摘录重点，做好记录。

3、精读图纸，确定顺序。

4、按照顺序，做好准备。

5、开始计算，清晰思路。

6、跟随思路，快速推进。

7、分布计算，及时汇总
8、汇总完毕，注意条理。

9、整理计算，汇总综合。

手工计算工程量事需要注意的几点：
1、要花时间熟悉图纸，尽量减少反复和重复翻阅图纸的时间。

2、思路清晰，目标明确，做好计算式的归类和整理。

3、编好草稿的编号，保证再次查阅的思路清晰，及时汇总已经算完做完的分项工程。

4、重点注意图纸中注释和强调的小的文字内容。

5、列项要尽量细致，学习阶段尤其应该这样，以便结算是核对。

6、尽量能避免疲劳作战，降低作业效率。

7、算一个项目时要始终坚持同一个思路，尽量减少中途变更思路，减少反复计算工程量的时间。

用软件计算和套价应该注意的几点要求：
1、熟悉图纸，确定顺序。

2、完成设置，绘制轴网。

3、确定主次，开始绘制。

4、强调重点，先易后难。

5、注重细节，要有检查。

6、简单尝试，核对无误。

7、批次推进，完成绘制。

8、立体查看，核对无误。

9、导出成果，准备套价。

10、详细名称，选准定额。

11、完成套价，技术指标。

12、依据指标，再次检查。

13、计价合理，完成工作。

算量的“三个基本功”在算量中的“三个基本功”是指：提高看图技能、熟悉常用标准图做法、熟悉工程量计算规则这三个方面能够充分利用基本方法，就能够快速提高工程量计算的业务水平。

1、提高看图技能在实施工程量计算工作之前，要把准备算量的图纸全部浏览一遍，对其设计意图大致了解后，挑选重点详细看图。

要加深对图纸的理解，扩展空间思维，从而快速提高看图技能。

以下列出了在看图过程中要着重弄清的内容：建筑施工图中知晓建筑物的层数及高度、室内外高差、结构形式、纵向长度及跨度。

了解地面、屋面、门窗、内外墙装饰等材料的做法。

了解建筑物的墙厚、楼地面面层、门窗、顶棚、内墙饰面等在不同楼层上是否有变化，在计算相关工程量时，需要采用不同的计算方法。

结构施工图中了解基础深度、开挖方式以及基础、墙体的材料做法。

预览结构设计总说明中涉及工程量计算的条款内容，全面领会图纸设计意图，避免在算量过程中发生重算或者漏算的问题。

了解构件的平面布置及节点图的索引位置，节省之后乱翻图纸的时间。

砖混结构要弄清楚圈梁有几种截面高度，具体分布的位置，内外墙的圈梁宽度是否一致，在计算混凝土体积时，确定是否需要分别不同宽度计算。

弄清楚挑檐、阳台、雨篷的墙内平衡梁与相交的连梁或圈梁的连结关系，以便在计算时做到心中有数。

2、熟悉常用标准图的做法在工程量计算过程中，时常需要查阅大量的图集，用来找出某节点的详细做法，以便算出一个精准的量，但是一直要翻阅大量图集，实在繁琐，为了大大提高工作效率，我们需要能够把常用标准图中的一些常用节点及做法牢记于心，当然也没有必要全部都记住，牢记一部分最最常用的节点和工程做法，能显著提高工程量的计算速度。

3、熟悉工程量计算规则工程量计算规则可以说是一种规范也可以说是一种平台，不同的计算规则可能算出完全不同的结果。

目前上海地区常用的计算规则有：上海2000定额计算规则、上海93定额计算规则以及工程量清单计算规则。

对于上海地区从事预算工作的人员，要相当熟悉这三种计算规则。

工程算量的4个基本功（实操攻略）一、提高看图技能工程量计算前的看图，要先从头到尾浏览整套图纸，对工程项目的设计意图大概了解后，再选择重点详细看图。

在看图过程中要着重弄清以下几个问题：(一)建筑图部分1、了解建筑物的层数和高度(包括层高和总高)、室内外高差、结构形式、纵向总长及跨度等。

2、了解工程的用料及作法，包括楼地面、屋面、门窗、墙柱面装饰的用料及法。

3、了解建筑物的墙厚、楼地面面层、门窗、天棚等在不同的楼层上有无变化(包括材料做法、尺寸、数量等变化)，以便采用不同的计算方法。

(二)结构图部分1、了解基础形式、深度、土壤类别、开挖方式(按施工方案确定)以及基础、墙体的材料及做法。

2、了解结构设计说明中涉及工程量计算的相关内容，包括砌筑砂浆类别、强度等级，现浇和预制构件的混凝土强度等级、钢筋的锚固和搭接规定等，以便全面领会图纸的设计意图，避免重算或漏算。

3、了解构件的平面布置及节点图的索引位置，以免在计算时乱翻图纸查找，浪费时间。

4、砖混结构要弄清圈梁有几种截面高度，具体分布在墙体的那些部位，圈梁在阳台及门窗洞口处截面有何变化，内外墙圈梁宽度是否一致，以便在计算圈梁体积时，按不同宽度进行分段计算。

5、带有挑檐、阳台、雨篷的建筑物，要弄清悬挑构件与相交的连梁或圈梁的连结关系，以便在计算时做到心中有数。

目前施工图预算和工程量清单的编制主要是围绕工程招投标进行的，工程发标后按照惯例，建设单位一般在三天内要组织有关方面对图纸进行答凝，因此，预算(或清单)编制人员在此阶段应抓紧时间看图，对图纸中存在的问题作好记录整理。

在看图过程中不要急于计算，避免盲目计算后又有所变化造成来回调整。

但是对“门窗表”、“构件索引表”、“钢筋明细表”中的构件以及钢筋的规格型号、数量、尺寸，要进行复核，待图纸答疑后，根据《图纸答疑纪要》对图纸进行全面修正，然后再进行计算。

计算工程量时，图中有些部位的尺寸和标高不清楚的地方，应该用建筑图和结构图对照着看，比如装饰工程在计算天棚抹灰时，要计算梁侧的抹灰面积，由于建筑图中不标注梁的截面尺寸，因此，要对照结构图中梁的节点大样计算。

建筑工程识图技巧建筑工程识图技巧：轻松解读图纸，掌握实用技能建筑工程识图是每位工程从业者必须掌握的基本技能，无论是建筑师、结构工程师还是施工管理人员，都需要准确解读图纸，以确保项目的顺利进行。

本文将分享一些实用的建筑工程识图技巧，帮助大家更好地理解和应对各种工程挑战。

一、了解基本知识在开始识图之前，我们需要了解一些基本知识。

建筑工程图是一种以图形、符号、文字和数字等元素表示建筑物和构筑物的平面、立面、剖面等信息的图纸。

它是由一系列的图样、技术文件和其他书面说明组成的。

二、理解投影原理投影原理是建筑工程图的基础，它帮助我们将三维物体转化为二维图形。

建筑工程中常用的投影方法有正投影、轴测投影和透视投影等。

掌握这些投影方法，将有助于您更好地理解图纸上的各种视图。

三、掌握视图方法在建筑工程图中，我们通常通过多个视图来展示建筑物在不同角度的形态。

这些视图包括正立面图、侧立面图、平面图、剖面图等。

通过结合这些视图，我们可以全面了解建筑物的结构、尺寸、材料和空间关系等信息。

四、阅读标注规范建筑工程图中的标注是重要的技术信息，它们指示了物体的尺寸、位置、材料等。

阅读标注时需要注意规范，例如尺寸标注应清晰、位置准确，材料标注应明确等。

五、熟悉常用软件随着计算机辅助设计（CAD）技术的发展，现代建筑工程图越来越多地以电子形式存在。

熟悉常用的CAD软件，如AutoCAD、Revit等，将大大提高您的识图效率。

这些软件可以帮助您在计算机上直观地展示图纸，并进行各种视图操作和标注。

六、实际项目经验理论学习是重要的，但是实际经验更能加深对建筑工程图的理解。

在实际项目中，通过与实际物体的对比，可以更直观地理解图纸信息，提高识图能力。

七、注意细节在阅读建筑工程图时，需要注意每一个细节。

这些细节可能关系到项目的安全性、功能性和美观性。

例如，一个看似简单的标注可能代表了一个重要的建筑元素，一个被忽视的细节可能会对施工产生重大影响。

造价干货！！工程识图及算量的技巧图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。

因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先、识图做预算有几个原则：1、一次只看一张图，一张图尽量不看第二次。

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。

其次，根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。

其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后，根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。

安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。

同时，将对应相同口径的附属全部列计。

良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。

能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。

掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。

充分掌握定额的工作程序、子目的包括内容。

只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

统筹安排计算工程量工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。

土建工程量计算高效技巧与方法全总结O1掌握良好的识图能力良好的识图能力能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

在看图的时候，我们要重点要这些内容：(1)修正图纸：首先按图纸会审纪录的内容和设计变更通知单的内容修改、订正全套施工图。

施工图的修正走在前头,可避免事后改变图纸，而改变已计算工程量计算数据等大量的重复劳动。

(2)粗略看图：这种看图方法亦可称〃浏览〃整套施工图，要达到以下目的：①了解工程的基本概况；②一般了解工程的材料和做法；③了解图中有没有钢筋表、混凝土构件表、门窗表；④了解施工图表示方法。

(3)重点看图：所看图纸的范围，主要是建筑〃三大图〃和〃设计说明〃：①房屋室内外高差，以便在计算基础和室内挖、填方工程量时利用这个数据；②建筑物层高，墙体、楼地面面层、门窗等相应工程内容是否因楼层或段落不同而有所变化。

02计算前的统计工作很重要1土建工程量的计算依据和准备在计算工程量之前，看到图纸先不要急于计算，首先将施工图分类，把建筑图和结构图分成两部分，认真详细地读懂读透施工图纸，认为有必要的东西应先用笔记下来。

2、门窗洞口先统计出来把门窗洞的材质、规格、所在的位置统计清楚，经可用表格的形式把每程的面积和所在部位的面积都先计算出来，这样就为以后的工作打下了良好的基础。

可以说，门窗部分的工程量也已经出来了，在计算砌体和粉刷时，如需要扣门窗洞口，就可以在门窗表中查到，就不会再分别查找了，减少了麻烦，从而提高计算速度。

3、统计工程项目中的混凝土构件各种梁、板、柱的数量，规格，碎标号，所在层数，是否埋入墙体等,这样做的目的一是减少翻阅图纸的次数，二是便于以后的查找和核对,如果是埋入墙体的佐构件，还应把埋入位置标注清楚，在计算墙体时就可以直接扣除。

4、钢筋计算窍门在计算某一混凝土构件或有钢筋的混凝土部位时，在计算工程量的同时,把该部分的钢筋也计算出来，但工程量和钢筋必须是分开的，应该是两本计算草底，一本是钢筋计算草底，一本是工程量草底，并把钢筋所在的构件号、构件的数量、钢筋的型号、箍筋的间距都标注清楚。

建筑图纸知识：不怕开工难——建筑图纸中工程量的测算方法在建筑工程中，工程量的测算对于工程的开工具有着非常重要的作用。

在建筑图纸中，我们可以通过一定的方法，来计算出每一个构件的工程量，从而便于施工单位合理地安排施工计划，避免出现工程数量偏少或是偏多的情况，确保施工进度和质量。

一、建筑图纸中工程量测算的方法1.面积法对于平面形状规则的构件，我们可以使用面积法来测算其工程量。

面积法主要是通过对图纸中的构件进行绘制，计算出其封闭曲线所构成的面积来求得工程量。

比如说，在计算某一栋建筑的砖墙工程量时，我们可以根据图纸中砖墙的尺寸进行绘制，再通过计算其面积来得出工程量。

2.长度法当我们需要测算线型构件的工程量时，可以采用长度法来计算。

长度法主要是通过对线型构件进行测量，获得其长度、周长等参数，再通过一定的公式来计算出其工程量。

比如在测算一道挡土墙的工程量时，我们可以根据图纸中挡土墙的长度来计算其砌筑的石材数量，从而得出工程量。

3.体积法对于需要进行三维测算的构件，我们可以使用体积法来得出其工程量。

体积法主要是通过测量构件的长度、宽度和高度等参数，计算其体积，从而得出工程量。

比如在计算地下室的挖土工程量时，我们可以通过建筑图纸中地下室的长宽高来计算其体积，从而得出挖土的数量。

以上三种测算方法，都是比较常见和常用的方法。

在测算工程量时，我们可以根据具体的构件类型和建筑图纸的特点，选择相应的测算方法，从而得出精确的工程量。

二、建筑图纸中工程量测算的注意事项在进行建筑图纸中工程量测算时，需要注意以下几点：1.仔细阅读建筑图纸，了解各种构件的尺寸、形状和数量等参数。

2.对于复杂的构件，可以采取分段测算的方法，将其分成多个简单的构件进行测算。

3.选择适当的测算方法，在测算过程中应该按照一定的标准来测量，以保证数据的准确性。

4.针对一些特殊情况（比如墙体的凹凸等情况），可以采用辅助测算的方法，从而得出更加准确的工程量。

5.进行工程量测算时，需要保证数据的一致性和统一性，避免出现错误的测算结果。

建筑识图技能分享对于企业来说,工程质量是企业的生命.建筑工程中,关系着整个工程成败的关键性因素就是工程质量了.一个成功的建筑工程项目,不管是在设计的过程中,还是在施工这个重要的过程中都要合理的根据具体项目进行优化设计.所以,施工流程的管理,就显得极其的重要.做好施工流程工作,是实行施工项目管理的重要因素,通过施工工程流程管理水平的提升,才能确保工程质量符合有关规定.什么是施工图纸？首先我们要搞清楚建筑施工图纸是什么？它包括了哪些内容？如果连最基本的内容你都不清楚,在工地上、工程现场可是会被取笑的哦,嘿嘿~~开个玩笑！不过,如果连最基本的图纸你都搞不清楚,那么,对于工程项目接下来的工作,你会很难进行展开.为此必须学会识图方法,才能收到事半功倍的效果.简单点来说,施工图纸是建造建筑物的依据,是所有工程开工的说明书.它会明确地告诉你,我们接下来要建造一栋什么样的建筑,它的形状、尺寸、做法以及技术要求都会很明确的告诉你.除了接触本工种的图纸外,有时甚至要结合整个工程图纸看图,才能交叉配合,以避免出差错.它是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图纸.一般来说,建筑施工图大体包括三个图件：建筑施工图、结构施工图、设备施工图.三大类图件内容①“建筑施工图”主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）；②“结构施工图”主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件.主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）；③“设备施工图”主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：1.给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件.包括管道平面布置图、管道系统图、管道安装详图和match图例及施工说明.2.采暖通风施工图：主要表示管道平面布置和构造安装要求的图件.包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.3.电气施工图：主要表示电气线路走向和安装要求的图件.包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.识图要领施工图的识读要领有哪些？1、掌握投影原理和形态的各种表达方法.2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法.如常用的图例、符号、线型、尺寸和比例.3、基本掌握和了解房屋构造组成.4.随看随记：看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.5.先粗后细：先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2～3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.6.反复对照：找出规律对图纸大体看过一遍后,再将有关图纸摆在一起,反复对照．找出内在的规律和联系,从而巩固对图纸的理解.7.图上标注,加强记忆：为了看图方便,加深记忆,可把某些图纸上的尺寸、说明、型号等标注到常用图纸上,如标注到平面图上等.我们都知道,做什么事情都有个先来后到,有主要,有次要.那么,当我们拿到图纸之后,我们该从哪一部分开始看起呢？识图一般顺序（1）第一步,我们要仔细阅读设计说明.了解建筑物的概况、位置、标高、材料要求、质量标准、注意事项以及一些特殊技术要求,在思想上形成一个初步大概的系统印象.然后是首页图（目录）,后看建施、结施、设施.（2）每张图,先图标、文字,后图样.（3）看建施,先建施,后结施、设施.（4）建施先看平、立、剖、后详图.（5）结施先看基础、结构布置平面图,后看构件详图.（6）设施先看平面、后看系统、安装详图.对于建筑工程来说,虽然形态千姿百态,但是万变不离其宗.准确的说建筑都是根据各部分尺寸的变化而显示各种不同的造型和效果.俗话说得好：凡事都讲究个规矩.如果图纸上没有标明长、宽、高、直径等具体尺寸,施工人员就没法按图施工.但是一般图纸上的尺寸特别多,对于我们来说,是不可能将图上所标记的所有尺寸都下来的.所以,我们就必须对建筑物的某些主要尺寸,主要构配件的规格、型号、位置、数量等记下来.这样做不仅仅是加深对设计图纸的理解,而且会减少我们在施工操作一些不必要的麻烦,避免一些失误情况的出现.另外,在识图的过程中,我们要自己学会图表对照.一份齐全的建筑施工图纸,除了包括图纸以外,同时还包括各种表格.这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.现在小编给你们列举一下图纸中常见的表格会有哪些？常见表格1.室内、外做法表：主要说明室内外各部分的具体做法,如室外勒脚怎样做,某房间的地面怎样做等.2.门、窗表：主要表明一幢建筑全部所需的门、窗型号,高宽尺寸（或洞口尺寸）,以及各种型号门、窗的需用数量.3.构件表：主要根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量.4.钢筋表：主要在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在说完了以上的这些问题之后,小编要说一个对于我来说,觉得极其重要的一点.就是在我们看图纸的过程中,在我们识图的过程中,一定要认真严谨地对待每一个图纸上的细节.对施工图中所标明的每个数据、尺寸、图例、符号以及文字说明等,我们都不能以无所谓的状态来对待,都应该引起足够的重视.对图纸中表达不清楚的地方,或者发现图纸中有缺失、遗漏的部分,绝对不允许按照自己的猜测来给它下定义.古话说得好“失之毫厘,谬以千里”,尤其是对于工程项目来说,如果因为自己的臆断而造成严重的后果,那就得不偿失了~~通常一份比较复杂的图纸,一般来说都是由专业人士来完成的.但是,也有可能由于某些因素,尺寸上有的时候可能会出现一些差异.比如：总尺寸与细部尺寸不符；大样、小样尺寸两样；建筑图上的墙、梁位置与结构图错位；总标高或楼层标高与细部或结构图中的标注不符等等类似的问题,当然还有可能因为设计人员的疏忽,而导致某些漏标、漏注部位.所以,我们在看图的时候必须聚焦自己的精神,严谨地对待,才能发现这些隐藏的细节性问题,然后再通过跟设计人员进行相应的沟通和交流,商讨共同解决问题,从而避免错误的发生.说了这么多,相信大家对如何进行建筑识图,应该有了一定概念了.希望小编为大家整理的内容以及一些意见能够帮到大家,减轻大家在识图过程中的某些困扰,减少一些不必要的麻烦和失误！！！。

建筑工程识图与预算建筑工程识图与预算是建筑领域中非常重要的环节，它们对于项目的顺利实施和经济效益的实现起着决定性的作用。

本文将结合实际案例，介绍建筑工程识图与预算的相关知识和技巧。

一、建筑工程识图建筑工程识图是指通过图纸来了解和表达建筑的形态、结构、构造和设备等信息的过程。

在进行建筑工程识图时，需要掌握以下几个方面的内容：1. 图纸的种类和用途：建筑图纸包括平面图、立面图、剖面图、扩大图、细部图、设备图以及工程量清单等。

每种类型的图纸都有其特定的用途，工程师需要根据需要选择适合的图纸进行识图。

2. 图例的解读：图例是图纸中用于标注符号、图案和颜色等的符号说明部分。

在识图过程中，工程师需要仔细阅读和理解图例，准确解读其中的符号含义。

3. 建筑构造的理解：建筑构造是指建筑实体的组成方式和结构形式，包括梁柱、框架、墙体、屋顶等。

通过识图，工程师需要理解建筑构造的布置和相互关系，为后续的设计和施工提供参考。

4. 设备布置和管线设计：在建筑工程中，通常还需要考虑到水电、通风、采暖等设备的布置和管线的设计。

通过识图，工程师需要了解设备位置、布置和管线走向，为施工预留合适的空间和通道。

二、建筑工程预算建筑工程预算是在建筑设计完成之后，通过对各项工程量进行测算和综合计算，确定工程造价的过程。

在进行建筑工程预算时，需要掌握以下几个方面的内容：1. 工程量清单的编制：工程量清单是指根据图纸和设计文件，详细列示出工程项目所需的各种材料和施工工艺的数量。

工程师需要仔细审查图纸和设计文件，编制准确的工程量清单。

2. 材料价格的估算：在进行建筑工程预算时，需要了解各种建筑材料的市场价格，并进行估算。

同时，还需要考虑到材料的供货渠道、品质和规格等因素，以确保预算的准确性。

3. 劳动力成本的计算：除了材料成本外，建筑工程预算还需考虑到劳动力成本。

劳动力成本通常包括工人的工资、社会保险费用等。

工程师需要了解当地的劳动力市场情况，并根据工程工期和人力需求进行计算。

建筑工程与识图建筑工程是一门综合性强、专业要求高的学科，而识图则是建筑工程中不可或缺的一环。

无论是设计、施工还是监理，都需要通过识图来准确地传递信息、协调工作、保证质量。

下面将为大家介绍建筑工程中的识图技巧和其重要性。

一、建筑工程中的识图技巧1.理解图纸类型：建筑工程涉及多种图纸类型，如平面图、立面图、剖面图等。

在识图时应先了解各种图纸的特点和用途，以便准确地获得所需信息。

2.掌握符号和标注：图纸上的各种符号和标注是传递信息的关键，例如建筑元素的标记、尺寸标注、箭头和线型等。

在识图时，我们需要掌握这些符号和标注的含义，以便准确地理解图纸。

3.学会阅读图纸：图纸上的线条、颜色、图案等都是设计师对建筑工程的表达方式。

通过仔细观察和分析，我们可以理解建筑的结构、布局、细节和材料等，从而更好地进行建筑设计和施工。

4.注意图纸的比例：图纸是按照比例绘制的，通常为1:50或1:100等。

在识图时，我们需要根据图纸比例换算出实际尺寸，以便准确地理解和操作图纸。

5.注重细节和整体：在识图时，我们既要关注细节，如门窗的位置、灯具的布置等，也要把握整体，如建筑物的整体布局、立面风格等。

只有细节和整体相结合，才能准确地理解和应用图纸。

二、建筑工程中的识图重要性1.保证施工质量：通过识图，施工人员可以准确地理解设计意图，掌握施工要点，从而保证施工质量，避免因误解图纸而引发的施工错误。

2.提高工作效率：识图是建筑工程各个环节的桥梁，能够快速传递信息，协调各个工种，减少沟通成本，提高工作效率。

施工人员通过识图能够清晰了解工作任务和顺序，更好地组织施工工序，提高施工速度。

3.优化设计方案：识图不仅可以帮助施工人员理解设计意图，还可以提供施工角度和经验，从而更好地与设计师沟通，并提出改进建议，优化设计方案。

4.加强安全管理：通过识图可以看出建筑物的结构和布置，从而提前预知潜在的安全问题，采取相应的防范措施，确保工程的安全施工。

造价工程师经验分享：建筑工程识图算量技能“造价工程师经验分享：建筑工程识图算量技能”一文由造价工程师考试栏目整理，希望可以帮到广大考生，如果您还想了解更多相关详情，请继续关注我们网站的更新!造价工程师经验分享：建筑工程识图算量技能工程量计算是成本预算、进度规划等的重要参考依据，可以说工程量要是计算不准，对于工程的影响十分巨大。

面对施工图纸，如何从中读出工程量的相关重点呢?下面为您准备了相关详细资料，一起来看吧。

掌握整体框架1、建筑施工图通过建筑施工图了解建筑内部布置，外部构造、装饰施工要求，详细了解平、立、剖及各构造部位详图，注意楼梯工程量不要漏算，以及通过门窗表、装修表等计算细部工程量。

2、结构施工图通过结构施工图了解承重结构的布置、类型、尺寸;基础布置、埋置深度以及屋面、窗台等构件的结构详图，了解具体构造做法。

3、设备施工图通过设备施工图了解水暖电管线布置、走向、标高，以及是否与主体结构交叉，是否需要预留预埋;了解安装详图，审核有无附加工程量。

理4、解看图顺序(1)按建施→结施→设施的顺序看图。

(2)按图表→文字→图样的顺序看图。

(3)建施按平→立→剖→详图;结施按→基础→结构布置平面→构件详图;设施按平面→系统→安装详图。

(4)按地下→地上;室内→室外;主体→屋面的顺序计算。

5、识图预算技巧(1)每次只看一张图进行计算，先计算独立工程部分的工程量，后计算整体部分的工程量，注意考虑其相互扣减的数量;(2)明确每部分计算内容后按定额分项和计算规则套用，边看图边计算，完成后进行扣减关系汇总复合，验算漏算、复算、错算。

6、制订计算顺序(1)识图顺序计算识图计算工程量时，可按顺时针方向计算，可按先横后竖、先上后下、先左后右顺序计算，可按构配件编号顺序计算，还可按轴线编号顺序计算，应根据工程具体情况灵活选择，但须注意，每张图纸应只采用一种方法，以免重复或遗漏。

(2)辅助定额计算对于部分较复杂的图纸，也可采取按定额编排顺序进行计算，对照图纸分类依次套用，也可有效地避免工程量漏算或复算。

建筑工程识图技巧一、充分理解制图标准：在阅读建筑工程图纸时，首先要理解制图标准。

因为标准中规定了制图的基本规则和详细规则，这些规则是阅读图纸的基础。

例如，在建筑平面图中，墙线应该是粗实线，而墙洞应该是虚线。

如果在图纸中看到相反的表示，那么很可能是错误的。

二、了解图纸的基本内容：建筑工程图纸通常包括建筑平面图、立面图、剖面图、结构施工图等。

在阅读图纸时，应该先了解图纸的基本内容，包括各个图纸的比例、尺寸等。

这样可以更好地理解设计者的意图，避免误解。

三、注意图纸中的标注和符号：建筑工程图纸中的标注和符号是非常重要的。

它们可能表示了图纸中的关键信息，如墙体的厚度、楼板的高度、门窗的高度和位置等。

因此，在阅读图纸时，要特别注意这些标注和符号，理解其含义。

四、比较不同图纸：建筑工程图纸通常不是单一的一张图纸，而是由多张图纸组成。

因此，在阅读图纸时，要注意比较不同图纸之间的内容。

例如，建筑平面图和结构施工图之间可能会有一些对应关系，通过比较可以更好地理解图纸中的内容。

五、查找错误和矛盾：建筑工程图纸可能存在错误和矛盾。

在阅读图纸时，要注意查找这些错误和矛盾。

如果发现任何可疑的地方，应该及时向设计者或施工单位提出疑问，以便及时更正。

阅读建筑工程图纸需要一定的技巧和经验。

只有通过不断的学习和实践，才能逐渐提高自己的识图能力。

建筑安装工程读图识图一、引言建筑安装工程读图识图是施工过程中的一个关键环节。

它不仅涉及到建筑设计的理念，还关系到工程的施工质量和成本控制。

在建筑行业中，读图、识图能力已经成为衡量一个工程师专业技能的重要标准之一。

本文将探讨建筑安装工程读图识图的重要性、基本步骤和方法，以期为相关工程人员提供一些有益的参考。

二、建筑安装工程读图识图的重要性1、理解设计意图：建筑安装工程图纸是设计师表达设计理念和意图的重要工具。

通过读图、识图，工程师可以更好地理解设计意图，确保施工过程中的准确执行。

2、保证工程质量：读图、识图能力直接关系到建筑安装工程的施工质量。
