单层索网玻璃幕墙拉索探析

单层索网幕墙设计要点的探讨玻璃幕墙作为现代建筑的“外衣”在一定程度上是现代建筑的重要表现手法。

建筑师们在进行建筑设计过程中把人与自然的交流，人们的视觉效果放到了一个非常重要的位置。

采用拉索支撑结构的越来越多，特别是单向拉索幕墙和单层索网幕墙，因其结构形式简单、通透而广泛被人们接受。

张拉索网结构点连接全玻璃幕墙是将玻璃幕墙面板用钢爪或夹具固定在张拉索网结构上的全玻幕墙。

它由三部分组成：玻璃面板、张拉索网结构、锚定结构。

张拉索网结构是跨越幕墙支撑跨度的重要构件，张拉索网结构悬挂在锚定结构上，它由按一定规律布置的高张拉强度索网及夹具组成，张拉索网起着形成幕墙系统，承担幕墙承受的荷载并将其荷载传至锚定结构的任务。

1 工程简介招商局上海中心位于世博园区一轴四馆西侧，东临世博馆路，西至长青北路，南邻国展路，北至世博大道，规划用地面积18.72公顷。

为使建筑物内部形成封闭明亮的中庭，在建筑东北角2～7层，标高5.5m～25.3m设置单层索网玻璃幕墙。

该轮廓尺寸8m+16.4m+16.55m，由竖向Φ42主受力索和横向Φ20次受力索正交布置，构成2050mmX1720mm的索网格。

玻璃选择，由于玻璃板块为2050mmX1720mm，大厅内外属于人流密集比较大的地方，故采用了双夹胶玻璃，但需镀low-e，为增加其通透性，采用三银low-e，为减轻玻璃的厚度，我们在设计当中采用SGP胶片。

玻璃规格为8+1.52SGP+6low-e+12A+6+1.52SGP+8钢化中空三银双夹胶玻璃。

2、系统构造设计2.1.防止夹具与索滑移的构件：吊索长期主要承受着重力作用及风压作用，容易产生滑移，为解决这一问题，驳接件专业公司利用钢索特性，在夹具前端采用曲面压紧装置，并做成齿纹状，以增大摩擦力，防止滑移的产生，并经过相应计算验证夹板螺钉预紧力检测提供产品。

2.2.抗震措施：风和地震荷载，对幕墙都会产生动力的作用，特别在索结构的情况下，动力作用尤为敏感。

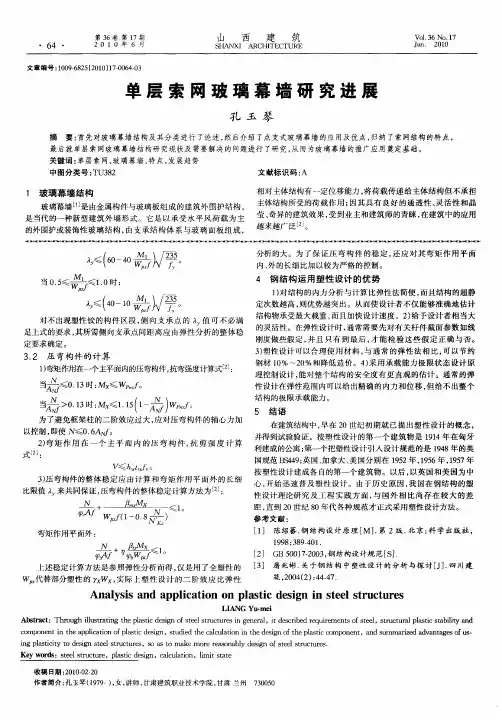

单层平面索XX玻璃幕墙玻索协同工作及抗风性能研究进展(全文)单层平面索XX支撑点支式玻璃幕墙（以下简称平面索XX 幕墙），具有造型美观、视觉通透性好等优点，在众多的幕墙形式中脱颖而出，已成为大尺度幕墙结构体系进展趋势的代表。

近年来，国内关于平面索XX幕墙的研究取得了突飞猛进的进展，填补了不少国内外研究空白，在其静力计算方法、抗风抗震性能及损伤分析等方面均取得了可喜的研究成果，但总体上理论研究还是滞后于工程需要，国内外至今未形成一套成型的平面索XX 幕墙设计计算理论体系[1-12]。

以下将对单层平面索XX支撑点支式玻璃幕墙的玻-索协同工和抗风性能研究进展综述。

1 平面索XX幕墙的玻-索协同工作研究现状平面索XX幕墙中，玻璃面板通过驳接钢爪与支承体系连接，形成了一种组合结构，共同承受外荷载的作用。

目前，对其承载性能的研究和设计通常采纳索、连接件与玻璃分开进行分析，而不考虑玻璃面板对支承体系的刚度贡献。

事实上，玻璃面板对支承体系具有一定的刚度贡献，并且这种贡献作用随跨度和支撑结构体系柔性的增加而增大。

对于平面索XX支撑结构，设计时往往是位移起操纵作用，如果不考虑这种贡献，结构刚度很小，势必要通过增大构件截面或增加预拉力的方法来满足设计对位移操纵的要求，引起工程造价的提高。

因此，有必要对玻璃幕墙玻-索协同工作下整体结构的相关力学问题进出研究[1，2]。

我国对于平面索XX幕墙玻-索协同工作的研究主要开展于2021年后，采纳比例模型试验方法，有限元分析法以及二者结合的方法进行了较多研究。

理论分析和试验结果表明，考虑玻-索协同工作对平面索XX结构的承载性能、挠度、动力特性以及玻璃四个角点的位移均有影响[1-7]：对承载性能和挠度的影响表现在考虑玻-索协同工作后，将减小平面索XX幕墙的挠度和索内力；对动力特性的影响表现在考虑玻-索协同工作后，结构的阻尼远大于仅考虑单独索XX的阻尼，结构的高阶模态变化相对较大，低阶模态变化较小；对玻璃四个角点位移的影响表现在考虑玻-索协同工作后，玻璃四个角点的位移差值比较大，与直接套用规范中点支式玻璃幕墙的计算方法相比，计算的最大应力和挠度误差较大。

单层索网玻璃幕墙LtD12．单层索网玻璃幕墙单层索网玻璃幕墙由于具有良好通透性而受到青睐。

单层索网玻璃幕墙分为单向单层索与玻璃组合体系和双向单层索网体系。

如果单向单层索之间没有横向索把它们互相连接起来，就未形成结构体系，就会因整体失稳而破坏，就要把玻璃作为单向单层索的横向结构，即考虑玻璃的作用才能形成稳定的结构。

双向单层索网体系靠双向索组成的索网形成稳定的结构。

单层索网玻璃幕墙是国外开发的，但没有人给我们提供建造单层索网玻璃幕墙整套技术，完全靠自己摸索，国外也有些资料介绍了一根单索的挠度和内力的关系(见表12-6)，有些人以为表12-6的参数是用来选择最大挠度控制值的，并按最大挠度控制值求出索的内力，这样理解是不完整的，索的挠曲〔矢高〕越大内力越小，挠曲〔矢高〕越小内力越大，表12-6所列参数说明了这一点。

表12-6f/L 1/400 1/301/251/201/151/101/80 1/60 1/50N 100P 75P 62.5P 50P 37.5P25P 20P 15P 12.5P单层索网幕墙由于两个方向的约束，单层索网的挠度由两边中央逐步增加〔不是线性的〕，表12-6参数说明了一幅幕墙不同部位索的挠曲〔矢高〕与内力的关系，因此在对索结构分析时，要把整个索网〔包括是单向单层索与玻璃组成双向结构〕作为双向结构来分析，这样就可求出每根索的挠度和分配到的荷载，从而求出索的内力。

在效应分析时要取可变荷载最不利分布，当可变荷载满布时，某些索截面内力最不利，而其他一些索那么不然，因此要分别求可变荷载竖向3/4、1/2、1/4满布，横向3/4、1/2、1/4满布，整个索网十字型分割时的1/4分布时的荷载分配与挠曲〔矢高〕，求每根索在荷载最不利分布时的内力，进行截面承载能力验算，如果以为只对可变荷载满布时，挠曲最大的一根索进行验算，可能这一根索不是起控制作用的，按此种方法计算结果设计的幕墙包含着相当大的风险。

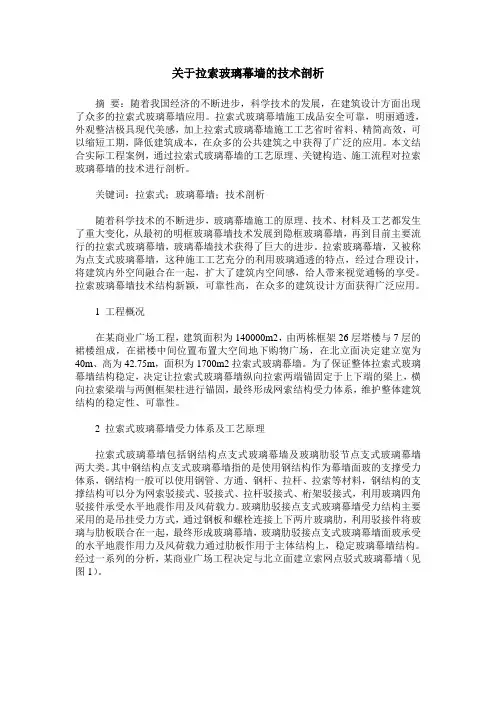

关于拉索玻璃幕墙的技术剖析摘要：随着我国经济的不断进步，科学技术的发展，在建筑设计方面出现了众多的拉索式玻璃幕墙应用。

拉索式玻璃幕墙施工成品安全可靠，明丽通透，外观整洁极具现代美感，加上拉索式玻璃幕墙施工工艺省时省料、精简高效，可以缩短工期，降低建筑成本，在众多的公共建筑之中获得了广泛的应用。

本文结合实际工程案例，通过拉索式玻璃幕墙的工艺原理、关键构造、施工流程对拉索玻璃幕墙的技术进行剖析。

关键词：拉索式；玻璃幕墙；技术剖析随着科学技术的不断进步，玻璃幕墙施工的原理、技术、材料及工艺都发生了重大变化，从最初的明框玻璃幕墙技术发展到隐框玻璃幕墙，再到目前主要流行的拉索式玻璃幕墙，玻璃幕墙技术获得了巨大的进步。

拉索玻璃幕墙，又被称为点支式玻璃幕墙，这种施工工艺充分的利用玻璃通透的特点，经过合理设计，将建筑内外空间融合在一起，扩大了建筑内空间感，给人带来视觉通畅的享受。

拉索玻璃幕墙技术结构新颖，可靠性高，在众多的建筑设计方面获得广泛应用。

1 工程概况在某商业广场工程，建筑面积为140000m2，由两栋框架26层塔楼与7层的裙楼组成，在裙楼中间位置布置大空间地下购物广场，在北立面决定建立宽为40m、高为42.75m，面积为1700m2拉索式玻璃幕墙。

为了保证整体拉索式玻璃幕墙结构稳定，决定让拉索式玻璃幕墙纵向拉索两端锚固定于上下端的梁上，横向拉索梁端与两侧框架柱进行锚固，最终形成网索结构受力体系，维护整体建筑结构的稳定性、可靠性。

2 拉索式玻璃幕墙受力体系及工艺原理拉索式玻璃幕墙包括钢结构点支式玻璃幕墙及玻璃肋驳节点支式玻璃幕墙两大类。

其中钢结构点支式玻璃幕墙指的是使用钢结构作为幕墙面玻的支撑受力体系，钢结构一般可以使用钢管、方通、钢杆、拉杆、拉索等材料，钢结构的支撑结构可以分为网索驳接式、驳接式、拉杆驳接式、桁架驳接式，利用玻璃四角驳接件承受水平地震作用及风荷载力。

玻璃肋驳接点支式玻璃幕墙受力结构主要采用的是吊挂受力方式，通过钢板和螺栓连接上下两片玻璃肋，利用驳接件将玻璃与肋板联合在一起，最终形成玻璃幕墙，玻璃肋驳接点支式玻璃幕墙面玻承受的水平地震作用力及风荷载力通过肋板作用于主体结构上，稳定玻璃幕墙结构。

单层拉索式玻璃幕墙中拉索的计算摘要：拉索式玻璃幕墙中拉索结构的受力分析复杂而繁琐，本文介绍了拉索的简单手算方法及SAP2000有限元计算方法。

通过理论推导出了拉索计算“代梁”方法及索长的简化计算公式，通过公式可以简单快速的计算出拉索的直径及预拉力的大小。

关键词：单层拉索式玻璃幕墙、计算、拉索截面、预拉力、SAP2000一、概述拉索式点支式玻璃幕墙由玻璃面板、拉索结构以及支撑体系组成，由于它具有良好的通透性而被大量应用于酒店、写字楼大堂。

拉索结构的受力分析也成为设计师必然面对的问题。

索是理想柔性的，既不能承受压力也不能承受弯矩，必须通过施加适当的预拉力，使拉索处于初始平衡状态才能承受外部荷载作用。

外部荷载作用下拉索的挠度变形远超拉索截面尺寸，计算中需要考虑几何非线性，这给设计师增加了计算的难度。

通常在设计中，手算时，结合荷载计算，经过试算、调整来确定拉索的直径和预拉力的大小；使用有限元软件时，也需要反复试算来确定拉索直径和预拉力大小。

这些步骤繁琐重复，工作量巨大，本文介绍了手算的简易计算方法：根据拉索的静力平衡方程，手算出拉索最大内力，确定拉索直径，由索长公式计算出拉索的初始预拉力，来确定拉索的初始平衡状态。

本文主要介绍单层拉索式幕墙中拉索的手算方法、SAP2000有限元计算方法及其两种计算结果的比较，以供后来者参考。

二、拉索截面的选取方法索计算理论推导时，两条基本假设：1. 索是理想柔性的，既不能受压，也不能受弯；2. 索的材料符合胡克定律，也就是说应力和应变符合线性关系。

根据《悬索结构设计》单索计算理论可知情形一竖向荷载沿跨度均布的情形索的抛物线平衡方程（1）可求出索内的水平张力（2）代回式（1）后，可得（3）索各点张力（4）当索曲线比较平缓时，（dz/dx）2 与1比较是微量，于是有T=H。

情形二荷载沿索长均布的情形索的悬链线平衡方程（5）将悬链线与抛物线作比较，当二者在跨中处的垂度f相同时，两条曲线基本重合。

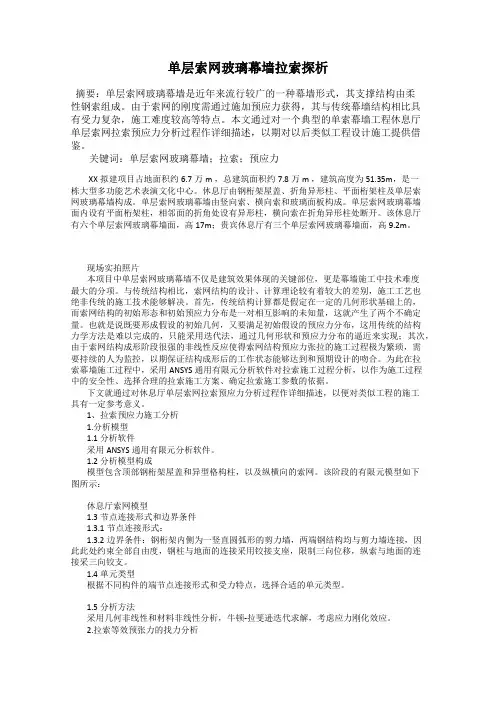

单层索网玻璃幕墙拉索探析摘要：单层索网玻璃幕墙是近年来流行较广的一种幕墙形式，其支撑结构由柔性钢索组成。

由于索网的刚度需通过施加预应力获得，其与传统幕墙结构相比具有受力复杂，施工难度较高等特点。

本文通过对一个典型的单索幕墙工程休息厅单层索网拉索预应力分析过程作详细描述，以期对以后类似工程设计施工提供借鉴。

关键词：单层索网玻璃幕墙；拉索；预应力XX拟建项目占地面积约6.7万m ，总建筑面积约7.8万m ，建筑高度为51.35m，是一栋大型多功能艺术表演文化中心。

休息厅由钢桁架屋盖、折角异形柱、平面桁架柱及单层索网玻璃幕墙构成。

单层索网玻璃幕墙由竖向索、横向索和玻璃面板构成。

单层索网玻璃幕墙面内设有平面桁架柱，相邻面的折角处设有异形柱，横向索在折角异形柱处断开。

该休息厅有六个单层索网玻璃幕墙面，高17m；贵宾休息厅有三个单层索网玻璃幕墙面，高9.2m。

现场实拍照片本项目中单层索网玻璃幕墙不仅是建筑效果体现的关键部位，更是幕墙施工中技术难度最大的分项。

与传统结构相比，索网结构的设计、计算理论较有着较大的差别，施工工艺也绝非传统的施工技术能够解决。

首先，传统结构计算都是假定在一定的几何形状基础上的，而索网结构的初始形态和初始预应力分布是一对相互影响的未知量，这就产生了两个不确定量。

也就是说既要形成假设的初始几何，又要满足初始假设的预应力分布，这用传统的结构力学方法是难以完成的，只能采用迭代法，通过几何形状和预应力分布的逼近来实现；其次，由于索网结构成形阶段很强的非线性反应使得索网结构预应力张拉的施工过程极为繁琐，需要持续的人为监控，以期保证结构成形后的工作状态能够达到和预期设计的吻合。

为此在拉索幕墙施工过程中，采用ANSYS通用有限元分析软件对拉索施工过程分析，以作为施工过程中的安全性、选择合理的拉索施工方案、确定拉索施工参数的依据。

下文就通过对休息厅单层索网拉索预应力分析过程作详细描述，以便对类似工程的施工具有一定参考意义。

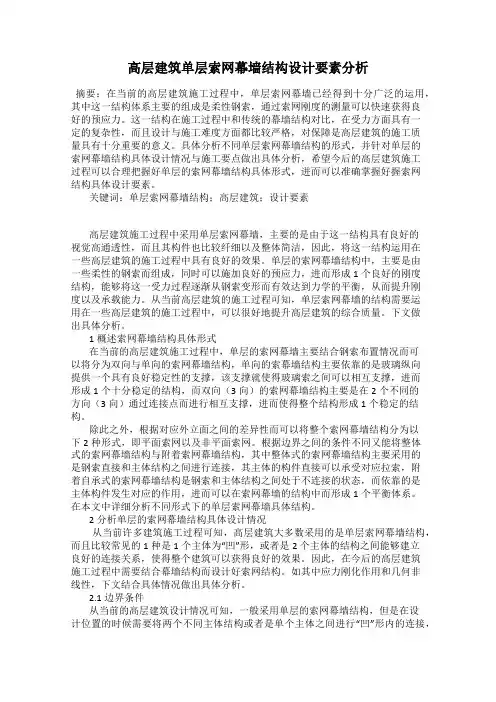

高层建筑单层索网幕墙结构设计要素分析摘要：在当前的高层建筑施工过程中，单层索网幕墙已经得到十分广泛的运用，其中这一结构体系主要的组成是柔性钢索，通过索网刚度的测量可以快速获得良好的预应力。

这一结构在施工过程中和传统的幕墙结构对比，在受力方面具有一定的复杂性，而且设计与施工难度方面都比较严格，对保障是高层建筑的施工质量具有十分重要的意义。

具体分析不同单层索网幕墙结构的形式，并针对单层的索网幕墙结构具体设计情况与施工要点做出具体分析，希望今后的高层建筑施工过程可以合理把握好单层的索网幕墙结构具体形式，进而可以准确掌握好握索网结构具体设计要素。

关键词：单层索网幕墙结构；高层建筑；设计要素高层建筑施工过程中采用单层索网幕墙，主要的是由于这一结构具有良好的视觉高通透性，而且其构件也比较纤细以及整体简洁，因此，将这一结构运用在一些高层建筑的施工过程中具有良好的效果。

单层的索网幕墙结构中，主要是由一些柔性的钢索而组成，同时可以施加良好的预应力，进而形成1个良好的刚度结构，能够将这一受力过程逐渐从钢索变形而有效达到力学的平衡，从而提升刚度以及承载能力。

从当前高层建筑的施工过程可知，单层索网幕墙的结构需要运用在一些高层建筑的施工过程中，可以很好地提升高层建筑的综合质量。

下文做出具体分析。

1概述索网幕墙结构具体形式在当前的高层建筑施工过程中，单层的索网幕墙主要结合钢索布置情况而可以将分为双向与单向的索网幕墙结构，单向的索幕墙结构主要依靠的是玻璃纵向提供一个具有良好稳定性的支撑，该支撑就使得玻璃索之间可以相互支撑，进而形成1个十分稳定的结构，而双向（3向）的索网幕墙结构主要是在2个不同的方向（3向）通过连接点而进行相互支撑，进而使得整个结构形成1个稳定的结构。

除此之外，根据对应外立面之间的差异性而可以将整个索网幕墙结构分为以下2种形式，即平面索网以及非平面索网。

根据边界之间的条件不同又能将整体式的索网幕墙结构与附着索网幕墙结构，其中整体式的索网幕墙结构主要采用的是钢索直接和主体结构之间进行连接，其主体的构件直接可以承受对应拉索，附着自承式的索网幕墙结构是钢索和主体结构之间处于不连接的状态，而依靠的是主体构件发生对应的作用，进而可以在索网幕墙的结构中而形成1个平衡体系。

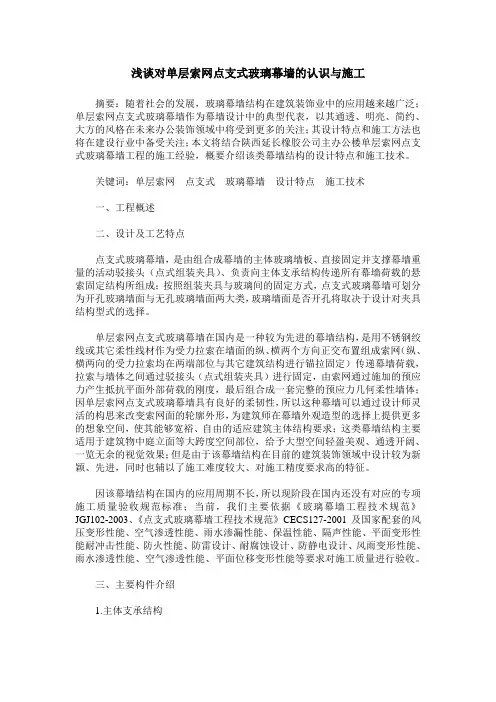

浅谈对单层索网点支式玻璃幕墙的认识与施工摘要：随着社会的发展，玻璃幕墙结构在建筑装饰业中的应用越来越广泛；单层索网点支式玻璃幕墙作为幕墙设计中的典型代表，以其通透、明亮、简约、大方的风格在未来办公装饰领域中将受到更多的关注；其设计特点和施工方法也将在建设行业中备受关注；本文将结合陕西延长橡胶公司主办公楼单层索网点支式玻璃幕墙工程的施工经验，概要介绍该类幕墙结构的设计特点和施工技术。

关键词：单层索网点支式玻璃幕墙设计特点施工技术一、工程概述二、设计及工艺特点点支式玻璃幕墙，是由组合成幕墙的主体玻璃墙板、直接固定并支撑幕墙重量的活动驳接头（点式组装夹具）、负责向主体支承结构传递所有幕墙荷载的悬索固定结构所组成；按照组装夹具与玻璃间的固定方式，点支式玻璃幕墙可划分为开孔玻璃墙面与无孔玻璃墙面两大类，玻璃墙面是否开孔将取决于设计对夹具结构型式的选择。

单层索网点支式玻璃幕墙在国内是一种较为先进的幕墙结构，是用不锈钢绞线或其它柔性线材作为受力拉索在墙面的纵、横两个方向正交布置组成索网（纵、横两向的受力拉索均在两端部位与其它建筑结构进行锚拉固定）传递幕墙荷载，拉索与墙体之间通过驳接头（点式组装夹具）进行固定，由索网通过施加的预应力产生抵抗平面外部荷载的刚度，最后组合成一套完整的预应力几何柔性墙体；因单层索网点支式玻璃幕墙具有良好的柔韧性，所以这种幕墙可以通过设计师灵活的构思来改变索网面的轮廓外形，为建筑师在幕墙外观造型的选择上提供更多的想象空间，使其能够宽裕、自由的适应建筑主体结构要求；这类幕墙结构主要适用于建筑物中庭立面等大跨度空间部位，给予大型空间轻盈美观、通透开阔、一览无余的视觉效果；但是由于该幕墙结构在目前的建筑装饰领域中设计较为新颖、先进，同时也辅以了施工难度较大、对施工精度要求高的特征。

因该幕墙结构在国内的应用周期不长，所以现阶段在国内还没有对应的专项施工质量验收规范标准；当前，我们主要依据《玻璃幕墙工程技术规范》JGJ102-2003、《点支式玻璃幕墙工程技术规范》CECS127-2001及国家配套的风压变形性能、空气渗透性能、雨水渗漏性能、保温性能、隔声性能、平面变形性能耐冲击性能、防火性能、防雷设计、耐腐蚀设计、防静电设计、风雨变形性能、雨水渗透性能、空气渗透性能、平面位移变形性能等要求对施工质量进行验收。

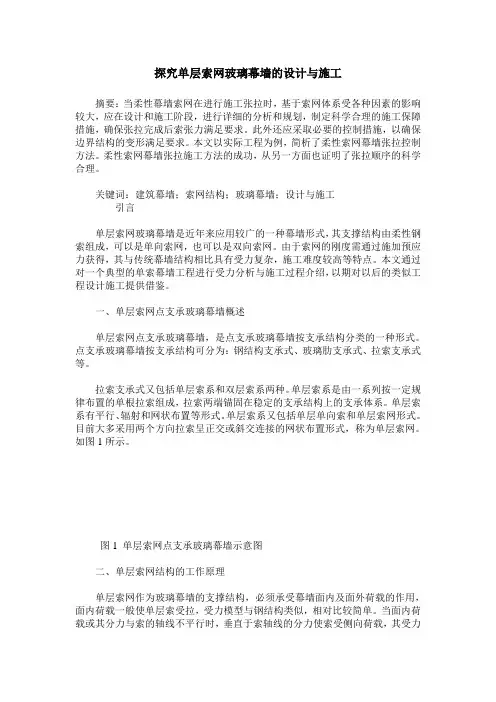

探究单层索网玻璃幕墙的设计与施工摘要：当柔性幕墙索网在进行施工张拉时，基于索网体系受各种因素的影响较大，应在设计和施工阶段，进行详细的分析和规划，制定科学合理的施工保障措施，确保张拉完成后索张力满足要求。

此外还应采取必要的控制措施，以确保边界结构的变形满足要求。

本文以实际工程为例，简析了柔性索网幕墙张拉控制方法。

柔性索网幕墙张拉施工方法的成功，从另一方面也证明了张拉顺序的科学合理。

关键词：建筑幕墙；索网结构；玻璃幕墙；设计与施工引言单层索网玻璃幕墙是近年来应用较广的一种幕墙形式，其支撑结构由柔性钢索组成，可以是单向索网，也可以是双向索网。

由于索网的刚度需通过施加预应力获得，其与传统幕墙结构相比具有受力复杂，施工难度较高等特点。

本文通过对一个典型的单索幕墙工程进行受力分析与施工过程介绍，以期对以后的类似工程设计施工提供借鉴。

一、单层索网点支承玻璃幕墙概述单层索网点支承玻璃幕墙，是点支承玻璃幕墙按支承结构分类的一种形式。

点支承玻璃幕墙按支承结构可分为：钢结构支承式、玻璃肋支承式、拉索支承式等。

拉索支承式又包括单层索系和双层索系两种。

单层索系是由一系列按一定规律布置的单根拉索组成，拉索两端锚固在稳定的支承结构上的支承体系。

单层索系有平行、辐射和网状布置等形式。

单层索系又包括单层单向索和单层索网形式。

目前大多采用两个方向拉索呈正交或斜交连接的网状布置形式，称为单层索网。

如图1所示。

图1 单层索网点支承玻璃幕墙示意图二、单层索网结构的工作原理单层索网作为玻璃幕墙的支撑结构，必须承受幕墙面内及面外荷载的作用，面内荷载一般使单层索受拉，受力模型与钢结构类似，相对比较简单。

当面内荷载或其分力与索的轴线不平行时，垂直于索轴线的分力使索受侧向荷载，其受力原理与面外荷载作用相类似；所以，此处着重分析单层索网受面外荷载作用时的工作状态。

单层平面索网体系是柔性的张拉结构，在没有施加预应力(预拉力)之前没有刚度，系统处于不稳定状态，必须通过施加适当的预应力(预拉力)赋予其一定的形状，才能承受面外荷载的作用，它的最终承载力与变形终态的位移有很大关系，其结构刚度又与预应力(预拉力)大小密切相关，所以在单层索网幕墙设计中，预拉力(N)的大小与相对挠度容许值[f]是两个关键参数。

单层平面索网点支式玻璃幕墙设计与施工探讨随着现代建筑设计的不断发展，玻璃幕墙作为一种重要的建筑构件在建筑设计中得到了越来越广泛的应用，特别是在高层建筑中。

它可以提高建筑的观赏性、透光性和耐久性等等。

玻璃幕墙的突出特点是其透明性和轻盈性，对光线的透射和反射具有明显效果，可根据建筑物的需要，对光线进行调节，提高空间视觉效果。

本文将就单层平面索网点支式玻璃幕墙的设计施工进行探讨。

一．单层平面索网点支式玻璃幕墙的概念可见，单层平面索网点支式玻璃幕墙的突出特点是配合构件的轻盈性和透明性，所以它可以实现大面积的开窗效果。

单层平面索网点支式玻璃幕墙包括支撑结构和外立面玻璃幕墙。

这种幕墙主要由单层铝合金支撑构件和玻璃幕墙构件组成，整个幕墙轻便且透明，适用于空间要求通透和高端美观的高端建筑。

二．单层平面索网点支式玻璃幕墙的设计1.设计思路在单层平面索网点支式幕墙的设计时，需要同时考虑到幕墙性能和材料的选择，使之兼具美观性、结构性和经济性。

首先，需要根据建筑物的性质和位置确定幕墙的类型，然后考虑幕墙的功能、设计风格和施工难度等因素来确定所需的材料和设计模型。

在设计时也需要考虑如何将建筑的环保和可持续开发理念融入到幕墙的设计中。

最终目的是通过设计，营造出高品质、高美感的幕墙效果。

2.设计流程单层平面索网点支式玻璃幕墙的设计要通过下列几个步骤来实现：①确定设计思路。

确定设计风格、风格界面，以及设计难度和施工条件。

②制定设计方案。

选择幕墙结构类型，确定玻璃幕墙系统的种类和规格，计算支撑结构和玻璃幕墙的受力并确认支撑体系的选型。

③初步网络和施工图设计。

在计算结果的基础上，对支撑结构和幕墙的细节进行进一步的设计，制定施工图纸，并确认玻璃幕墙的结构特点和细节。

④材料选型。

选定支撑杆、玻璃、框架，以及铝合金型材的种类和规格，并根据具体参数进行优化，使之满足设计需求。

⑤整合和完善设计。

在所有计算结果和材料要求的基础上，确定整体设计方案，并实现幕墙施工的完美实现。

单向受力拉索点支式玻璃幕墙的力学分析内容提要：本文对点支式玻璃幕墙单向受力拉索体系的内力、预拉力、弹簧、矢跨比等和外力之间关系进行了分析。

关键词：单向受力，拉索体系。

一前言拉索结构的形式丰富多彩，根据几何形状、组成方法、拉索材料以及受力特点等因素，可有多种不同的划分。

拉索点支式玻璃幕墙按照组成方法一般可分为：单层拉索体系、双层拉索体系、组合拉索体系、混合拉索体系等。

单层拉索体系是由一系列按一定规律布置的单根拉索组成，有平行布置、辐射布置及网状布置等三种形式，点支式玻璃幕墙多采用正交网状布置形式。

见图一，图二。

图一单层拉索正交网状布置点支式玻璃幕墙（外视）图二单层拉索正交网状布置点支式玻璃幕墙（内视）双层拉索体系是由一系列对称的凹、凸予拉力拉索，以及它们之间的连系杆组成。

正风压时，凹索是承力索，则凸索是稳定索；负风压时，凹索是稳定索，则凸索是承力索。

双层拉索体系也有平行布置、辐射布置和网状布置三种形式，平行布置用于幕墙比较普遍，网状布置目前采用较少。

见图三、图四、图五。

图三双层拉索竖向平行布置点支式玻璃幕墙（内视）图四双层拉索横向平行布置点支式玻璃幕墙（内视）图五双层拉索正交网状布置点支式玻璃幕墙（内视）单层拉索和双层拉索网状布置形成组合拉索体系。

柔性拉索和受弯构件网状布置形成混合拉索体系组合而成，也称索-梁体系。

见图六，图七。

图六竖向自平衡体系和横向双层拉索体系相组合图七索-梁体系若按受力特点划分可分为：单向受力拉索体系、双向受力拉索体系和多向受力拉索体系。

平行布置体系一般都是单向受力体系。

图三所示双层拉索竖向平行布置点支式玻璃幕墙，水平组合荷载由竖向双层拉索承受；图四所示双层拉索横向平行布置点支式玻璃幕墙，尽管幕墙的重量由竖向承重索承受，但幕墙的主要荷载－水平荷载还是由横向双层拉索承受；都是单向受力拉索体系。

图一、图二所示为双向受力单层拉索网状布置点支式玻璃幕墙；图五所示为双向受力双层拉索网状布置点支式玻璃幕墙；图六所示为竖向自平衡体系和横向双层拉索体系相组合的双向受力点支式玻璃幕墙；图七所示为索-梁混合体系的点支式玻璃幕墙；幕墙的主要荷载-水平荷载由竖向结构和横向结构共同承受。

浅析单层索网玻璃幕墙的设计与施工摘要：本文以北京新保利大厦工程玻璃幕墙工程为例，对从玻璃设计以及幕墙支撑结构设计等方面对单层索网玻璃幕墙的设计方案进行了浅要的分析，并从施工测量定位放线与拉索施工等方面对单层索网玻璃幕墙的施工措施进行了初步的探讨。

关键词：单层索网；玻璃幕墙；设计方案；施工措施一、引言随着时代的发展和进步，建筑业在产值不断增长，根基愈发牢固的基础上对建筑材料的研究也有了新的突破和创新。

社会的发展使得居民生活需求有了明显的提高，对居住建筑的设计和材料品质有了新的标准。

由于近年来制造工艺水平的增长，玻璃等材料被越来越多的作为建筑材料使用。

随着玻璃工艺的蓬勃发展，单层索网玻璃墙技术应运而生。

下面以北京新保利大厦工程玻璃幕墙工程为例，对单层索网玻璃幕墙的设计方案与施工措施进行了浅要的分析与探讨。

二、单层索网玻璃幕墙的设计方案分析1、玻璃设计玻璃：6 ㎜全钢化透明玻璃+Low-E coating/1.52PVB+6 ㎜全钢化透明玻璃。

东北面主要分格为1237×1333 ㎜，南面主要分格为1500×1330 ㎜，计算分析首次采用将两层玻璃和中间层 1.52PVB 共同作用，同时输入计算机分析的计算方法，使计算结果更接近实际情况，除对原夹片式玻璃方案玻璃进行分析外，同时对采用爪点式玻璃方案中开孔玻璃也进行了玻璃的孔边应力分析，得到了良好的效果。

2、幕墙支撑结构设计东北立面和南立面均采用单层索网作为玻璃幕墙的支撑结构。

主材：主钢索为高强度低松弛预应力热镀锌钢绞线，121×Ф15.2mm、151×Ф15.2mm 不锈钢索为: Ф34、1×91、Ф26.2、1×61，不锈钢绞线。

东北立面由两根大拉索和周边主体结构组成主受力框架，单层不锈钢索网作为幕墙结构分别支撑在周边结构和大拉索上，大小索共同作为形成预应力索网，抵抗风压，小索的预应力通过施工时对不锈钢索张拉产生，而大拉索的预应力则由吊楼的自重、通过对大拉索端头的张拉和对小索张拉而使大索增加的预应力三部分组成。

玻璃幕墙支承结构--单层索网单层单向索系中的几个问题在我国的玻璃幕墙中，以单层索网、单层单向索系为支承结构的点支式玻璃幕墙已在多项工程中使用，其中有些问题值得探讨。

一：过载保载器和预拉力保持装置的设置单层索网支座——索两端锚固结构各有不同，索两端锚固装置有的在同一建筑单元，有的则是在建筑变形缝的两侧，更有的是在两栋不相干的建筑上。

索的变形能力通常不能适应后两种情况下相当大的变形。

所以，在一些工程中增设了索的过载保护器或预拉力保持装置，来保证索网及锚固结构的安全使用和正常使用。

过载保护器通常被描述为：过载保护器（或装置）的作用是通过其内的“保险丝”破断，用弹簧受力调节内力，避免在钢索中产生过大拉力，保证索不发生破断，保护索端的锚固结构不被破坏。

当保险丝没有断时，过载保护器中的弹簧是不起作用的，就是说，过载保护器中保险丝没有断时，它不能调节索内力的大小，即不能适应较大的变形。

过载保护器通常被用于特殊因素，如地震造成索两端锚固结构发生大的相离位移时，用以保护索不被大的相离位移产生的拉力而拉断，而大的相离位移的出现，无论是地震还是温度差，必然会有大的相近位移相伴而生，而大的相近位移产生大的卸载，索会松弛，造成玻璃幕墙挠度过大，无法正常使用，甚至挤碎玻璃，这时过载保护器就无法保护了。

有的讲，罕遇地震下玻璃挤碎是难免的，只要索不断就行了，当然也是一种保护，但在温度差作用下发生此问题就是不应该的了。

预拉力保持装置的作用是为了保持索的拉力在根据本索网的索锚固结构正常的相对位移（地震设防烈度、设计温度差下的）而设定的范围内变化，在这个范围内拉索的拉力（包括预拉力和外荷载作用效应）不超过索的抗拉强度设计值，也不小于在荷载标准值作用下达到容许挠度时索的拉力值。

但是，当遇到特殊情况，如罕遇地震，出现了超出设定范围的索内力时，它对索和锚固结构就无法保护了。

如果不是索两端支座受温度差作用改变距离，仅仅是索网本身因温度差作用的伸缩而设预拉力保持装置通常是没有必要的，因为温度差作用对索网中索的伸缩造成索应力的改变是与索的长度和直径大小无关。

建筑装饰工程中单层索结构玻璃幕墙施工技术及质量控制探析摘要：玻璃幕墙工程的质量控制应从选择具有资质及较强施工能力的专业施工队伍开始，严格玻璃幕墙工程的设计审核，对材料、构件的加工制作、安装等设置相应的质量控制点，施工过程中严格按标准进行控制，消除质量和安全隐患，确保玻璃幕墙工程的结构安全和重要使用功能。

本文主要就建筑饰工程中单层索结构玻璃幕墙施工技术及质量控制探析，仅供大家参考。

关键词：装饰工程；单层索结构；玻璃幕墙；施工技术；质量控制前言随着我国国民经济的不断发展，我国城市化建设速度不断提升，直接推动了建筑行业的发展。

在现阶段的建筑工程设计，已经开始广泛使用玻璃幕墙，并且在实践中取得了良好的成效。

玻璃幕墙此种不仅美观、并且新颖的建筑墙体装饰方式，具有明显的时代特征，同传统建筑结构相比较，其具有自重轻、良好的透光性等优势。

在实际施工中常常利用单层索结构，有利于提升建筑幕墙的承受能力，具有广泛的应用前景。

1.单层索结构玻璃幕墙概述1.1工作原理单层索结构玻璃幕墙属于一种较为新型的建筑幕墙结构，具有非常典型的悬索结构特点，此种幕墙玻璃的支承结构主要是以单层平面索网结构存在。

单层索结构玻璃幕墙的组成形式可以分为两种，一种是可以由单个单索网结构单元构成，另外一种是可以由很多个单索网结构单元构成。

玻璃幕墙利用单索网结构，可以极大程度的节省支承结构占用的空间。

并且对玻璃幕墙支承结构进行合理创新，属于全新的受力形式。

通过对单索支承结构的工作原理进行研究分析，有利于帮助相关人员了解和掌握单索网平面抵抗风荷载作用的具体原理、以及工作状态。

单索网结构作为玻璃幕墙的支撑结构，加强对其索网变形与预应力的关系索内应力的大小进行了解，能够明确索网平面在抵抗风荷载时，不同节点的适应能力大小。

如果外部荷载作用到玻璃幕墙之后，幕墙平面受力，内部连接结构能够将所受到的外力，平均向四周转移，转移到节点负荷。

节点负荷的作用能够全部保留在索网结构之中，进而能够保证其具有良好的挠度、以及预应力。

关于拉索玻璃幕墙的技术剖析摘要：拉索式玻璃幕墙因为其具有可靠性、美观与新颖的优点，所以在建筑工程中被广泛使用，尤其是在高层建筑中使用的次数比较多。

本文主要讲述了拉索式玻璃幕墙的工艺原理，以及拉索玻璃幕墙的施工技术。

关键词：拉索玻璃幕墙；工艺原理；施工技术引言：伴随着我国在科技方面的不断进步，我国在工业方面的进展也随之发生了翻天覆地的变化，出现了诸多的施工技术，例如拉索式玻璃幕墙技术，而拉索式玻璃幕墙可以称之为支点式玻璃幕墙，这种技术是由原先的明框式逐渐演变成现在的拉索式玻璃幕墙技术。

在建筑中合理的使用这项技术，就能在一定程度上提升居民的在视觉上的享受，本文根据现阶段拉索式玻璃幕墙进行相应的介绍。

1拉索式（点支式）玻璃幕墙工艺原理这类玻璃幕墙可以分成两种形式，分类的主要依据就是支撑的方式，这两类分别是玻璃驳接以及钢结构的拉索式玻璃幕墙。

前者主要是根据吊挂是否能够承受得住上半部分的重量，而其主要结构是使用上下两个块玻璃助，在将钢板与螺栓相连接的过程中，要让玻璃与助板之间的能够形成一个整体，从而让拉索式玻璃幕墙在承受风荷载，以及水平的地震荷载过程中，可以运用助板将其所承受的所有荷载逐渐转移至主体的结构当中。

后者主要是使用钢结构作为主要的支撑点，在此之后使用钢结构的伸出驳接件，来对拉索式玻璃幕墙实行相应的固定工作，其中可以将支撑结构划分为驳接式以及拉杆驳接式等，如若驳接式要想承受一定的荷载，就需要将玻璃的四角实行相应的连接工作，并且在具体实施连接的过程中，需要将其连接的位置进行加固处理，由此来保证驳接件能够在一定程度上承受荷载。

拉索式玻璃幕墙中的钢结构是可以使用钢管、钢杆以及方通的形式，同时还可以使用拉杆的方式相结合。

2拉索式（点支式）玻璃幕墙施工技术2.1拉索式玻璃幕墙具体施工流程拉索式玻璃幕墙也可以将其称之为钢结构玻璃幕墙，而这类幕墙在施工过程中，具体的施工流程是，首先需要实行测量放线，之后在对测量好的位置，进行预埋件的事先检查工作，在此之后，需要对钢结构实行相应的安装工作，测试所有钢索，在测试过程中需要保证其具备一定的预应力张拉，如果没有就需要对其实行相应的调整工作，在此之后就需要对驳接座实行相应的焊接工作，在保证焊接牢固之后，在对驳接爪实施相应的安装工作，将玻璃板实行吊运并且对其实行相应的安装工作，对所有玻璃板孔的位置进行对准，对其调整之后需要进行打胶工作。

单层索网玻璃幕墙施工技术要点分析发表时间：2016-08-26T10:24:44.337Z 来源：《基层建设》2015年8期作者：欧阳瑛[导读] 熟悉掌握索网玻璃幕墙的施工特点和难点，应用合适的施工技术，有利于提高建筑的施工质量。

摘要：熟悉掌握索网玻璃幕墙的施工特点和难点，应用合适的施工技术，有利于提高建筑的施工质量。

本文以某单层索网幕墙施工为例，说明了超高超大单层索网幕墙工程主要施工技术要点，针对我国在单层索网幕墙施工存在的问题，各负责单位充分沟通，理论结合实际，不仅达到了工程预期的要求，也满足了设计的整体效果。

关键词：索网幕墙；拉索应力；检测；层间位移角；平面变形；应力差0 引言随着我国城市化进程的不断加快，大型综合性建筑施工工程越来越多，单层索网玻璃幕墙因其良好的通透性受到了人们的广泛应用。

但是相关的施工技术在我国起步较晚，设计和施工方面存在着较多的问题。

因此如何更好地应用相关的施工技术成为了施工人员需要解决的问题。

下面就结合实例对此进行讨论分析。

1 工程概况某索网幕墙位于1～9层，覆盖正立面和两侧部分立面，呈“”形状，幕墙总高32.5m，幕墙面积约2300m2。

本工程单层索网玻璃幕墙采用横向扁钢和竖向碳钢绞线组成，玻璃板块通过钢夹板、夹板支撑等与幕墙主体结构连接。

主要设计参数为：（1）索网幕墙总高32.5m、总延长米78.8m。

（2）竖向钢索为φ36mm碳钢拉索，表面涂覆锌铝涂层；钢索截面积763mm2，弹性模量1.7×105N/mm2，线膨胀系数1.2×10-5N/mm2，张拉应力要求达到330kN（约33.6t）。

横向水平扁钢为60mm×30mm。

（3）采用钢化夹胶玻璃（10mm+2.28PVB+12mm），分格尺寸为4m×2.8m。

2 工程特点、难点（1）索网幕墙在我国运用较少，尚无专门的施工验收规范。

本工程这样超大型的索网幕墙更属罕见，其设计、安装、预应力施加和检测、检验都属于新课题，没有经验可借鉴。
