数据中心高密度布线解决方案

数据中心布线系统方案1、设计原则（一）高可靠性原则所有的主干和水平均采用双路走线，备有冗余，并增加了铜缆做备份，可以实现在任何基础设施有计划的停机时维持正常运作的高容错性的数据中心。

数据中心的服务器、网络设备和存储设备等都连接在一起，互相依存，任何一条通道或端口的故障均可能造成整个系统的运行不正常甚至中断，因此数据中心布线系统需要极高的可靠性。

除了采用的设备冗余、物理备份以外，布线系统本身也最好采用质量优、可靠性高的产品。

（二）高密度原则为了提高整个数据中心的利用率，所有的布线产品必须遵循占用空间小，布线密度大的原则。

建议使用高密度的配线架和MPO/MTP光纤预连接技术，大大节省了机柜、管道的空间，也提高了数据中心的布线密度和安装维护的效率。

(三)高安全性原则由于数据中心布线密集，设备摆放集中，为了机房内设备和人员的安全性，建议采用LSZH的线缆。

2系统设计需求数据中心机房布线系统由LAN网布线系统和SAN网布线系统两部分组成，在该机房系统工程中，对机房工程内的各种布线进行了统一规划设计，考虑了布线桥架路由与机房内其他各种管路/桥架，以确保机房各系统实施的合理有序。

网络综合布线采用主配线区（MDA）--水平配线区（HDA）--设备配线区（EDA）的标准，采用星形布线方式，双路由结构，在机房内每列内终端机柜前端设置网络列头柜。

本系统通过对XX数据中心设备平面布局、网络拓扑结构、主干路由、招标图纸的参考等分析，同时结合该数据中心的管理服务和性能要求，确定了具体适用的产品和完善的系统设计。

3数据中心系统解决方案数据中心机房可以是一个建筑物或建筑物的一个部分，主要用于设置计算机房及其支持空间。

数据中心机房内放置核心的数据处理设备，是企业的核心。

数据中心机房的建立是为了全面、集中、主动并有效地管理和优化IT 基础架构，实现信息系统高水平的可管理性、可用性、可靠性和可扩展性，保障业务的稳定运行和服务的及时提供。

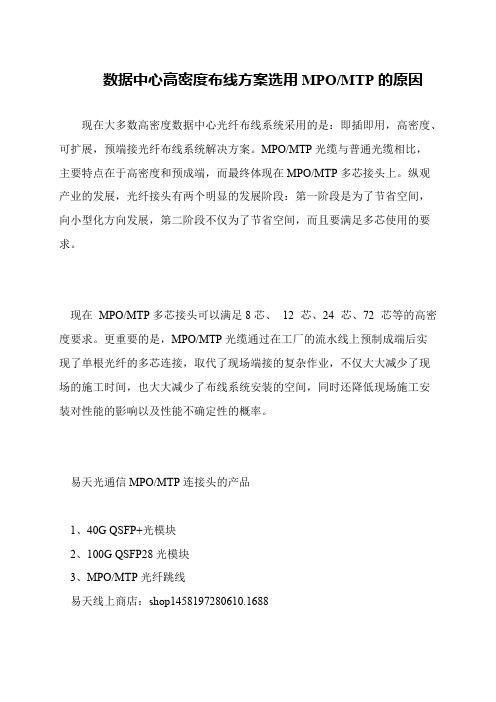

数据中心高密度布线方案选用MPO/MTP的原因
现在大多数高密度数据中心光纤布线系统采用的是：即插即用，高密度、可扩展，预端接光纤布线系统解决方案。

MPO/MTP光缆与普通光缆相比，
主要特点在于高密度和预成端，而最终体现在MPO/MTP多芯接头上。

纵观产业的发展，光纤接头有两个明显的发展阶段：第一阶段是为了节省空间，向小型化方向发展，第二阶段不仅为了节省空间，而且要满足多芯使用的要求。

 现在MPO/MTP多芯接头可以满足8芯、12 芯、24 芯、72 芯等的高密度要求。

更重要的是，MPO/MTP光缆通过在工厂的流水线上预制成端后实
现了单根光纤的多芯连接，取代了现场端接的复杂作业，不仅大大减少了现场的施工时间，也大大减少了布线系统安装的空间，同时还降低现场施工安装对性能的影响以及性能不确定性的概率。

 易天光通信MPO/MTP连接头的产品
 1、40G QSFP+光模块
 2、100G QSFP28光模块
 3、MPO/MTP光纤跳线
 易天线上商店：shop1458197280610.1688。

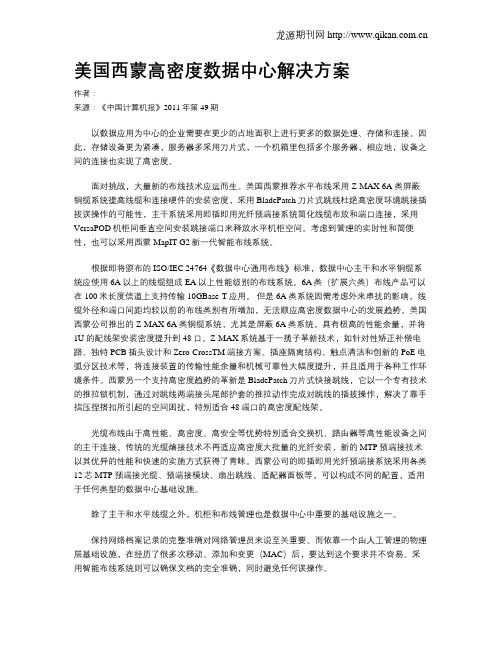

美国西蒙高密度数据中心解决方案作者：来源：《中国计算机报》2011年第49期以数据应用为中心的企业需要在更少的占地面积上进行更多的数据处理、存储和连接。

因此，存储设备更为紧凑，服务器多采用刀片式，一个机箱里包括多个服务器，相应地，设备之间的连接也实现了高密度。

面对挑战，大量新的布线技术应运而生。

美国西蒙推荐水平布线采用Z-MAX 6A 类屏蔽铜缆系统提高线缆和连接硬件的安装密度，采用BladePatch刀片式跳线杜绝高密度环境跳接插拔误操作的可能性，主干系统采用即插即用光纤预端接系统简化线缆布放和端口连接，采用VersaPOD机柜间垂直空间安装跳接端口来释放水平机柜空间。

考虑到管理的实时性和简便性，也可以采用西蒙MapIT G2新一代智能布线系统。

根据即将颁布的ISO/IEC 24764《数据中心通用布线》标准，数据中心主干和水平铜缆系统应使用6A以上的线缆组成EA以上性能级别的布线系统。

6A类（扩展六类）布线产品可以在100米长度信道上支持传输10GBase-T应用。

但是6A类系统因需考虑外来串扰的影响，线缆外径和端口间距均较以前的布线类别有所增加，无法顺应高密度数据中心的发展趋势。

美国西蒙公司推出的Z-MAX 6A类铜缆系统，尤其是屏蔽6A类系统，具有极高的性能余量，并将1U的配线架安装密度提升到48口。

Z-MAX系统基于一揽子革新技术，如针对性矫正补偿电路、独特PCB插头设计和Zero-CrossTM端接方案、插座隔离结构、触点清洁和创新的PoE电弧分区技术等，将连接装置的传输性能余量和机械可靠性大幅度提升，并且适用于各种工作环境条件。

西蒙另一个支持高密度趋势的革新是BladePatch刀片式快接跳线，它以一个专有技术的推拉锁机制，通过对跳线两端接头尾部护套的推拉动作完成对跳线的插拔操作，解决了靠手指压捏搭扣所引起的空间困扰，特别适合48端口的高密度配线架。

光缆布线由于高性能、高密度、高安全等优势特别适合交换机、路由器等高性能设备之间的主干连接。

数据中心MPO/MTP高密度光纤布线产品解决方案数据中心机房布线系统由SAN网布线系统和网络布线系统两部分组成，是机房工程的重要内容之一。

在机房系统工程中，必须对机房工程内的各种布线进行统一规划设计，布线桥架路由要与机房内其他各种管路、桥架进行统筹考虑，以确保机房各系统实施的合理有序。

数据中心综合布线工程以其灵活性、扩展性实现冗余布线管理，整个结构化布线系统应全面避免单点故障隐患情况的出现。

采用的是：即插即用，高密度、可扩展，预端接光缆系统解决方案，采用模块化的系统管理方式和预端接组件，可以减少安装时间，实现数据中心光纤网络更快的移动、新增和变更。

该系统全系列光纤产品均可采用低损耗光纤连接器及弯曲不敏感光纤（弯曲半径< 7.5mm），实现了更小的主干光缆衰减及弯曲性能。

优势1. 能迅速响应网络任意的移动、增加和改变在数据中心主配线区采用集中式配线和星型网络布线方式，易于面板上数据设备的配线变更，实现主干配线区域内物理层与应用层的完美融合。

2. 节省布线空间及安装时间：实践证明采用高密度光纤布线系统，与传统布线系统相比，能够减少敷设路由中的大块拥塞的线缆，节省一半以上的空间。

采用工厂预制的高密度MPO主干光缆简化了网络部署，节省了传统光纤80%的安装时间。

3. 支持未来的网络应用：采用高带宽激光优化50/125um(OM3、OM4)光纤网络，为处理高速率应用提供了广阔空间，能够灵活的传送串行信号和并行信号，并行光纤技术如高速互联,和目前使用的40G/100G以太网都是基于MPO主干光缆系统而实现的。

数据中心结构化布线标准数据中心结构化布线拓扑图ER：接入间Entrance roomMDA：主配线区域Main distribution areaHDA: 水平配线区域Horizontal distribution areaZDA：区域配线区域Zone distribution areaEDA：设备配线区域Equipment distribution area数据中心预端接布线系统极性方案：什么是光纤布线系统的极性？为了支持使用每向单独光纤的双向通信系统，布线系统应该提供并维持正确的信号极性：即从链路一端的发到另一端的收。

1、前言随着社会、经济的快速发展，信息数据的作用越来越得到重视。

目前很多企业已经通过各种信息与通信系统的建设，而拥有了大量的电子信息设施与大规模的信息网络构架。

如何对它们进行更好地运用，发挥其最大的作用，使业务不断增长，成为了众多企业最为关心的问题。

因此，建立一个稳定、安全、高效的数据中心，将是针对这类问题最为有效的解决方案。

数据中心正在发展成为企业的信息化建设核心，设备、服务和应用的集成使得企业网络真正成熟和高效地运行起来。

近年来，国际数据中心市场发展迅猛，数据存储应用及设备，存储区域网络等方面的重大变化已改变了对数据中心和计算机房的电信基础设施建设的要求。

企业及运营商的主机设备及其外围支持设备已逐步被高性能的服务器所替代，这些服务器的运行速率大多已达到G 比特等级。

数据中心内部多种应用的共存、特定环境下必须考虑的建筑因素，再加上基于主机的服务将转变为基于分布式服务器，这些都为数据中心的设计与实施带来了新的挑战。

网络系统和基于互联网的应用也需要更高带宽、更快速度和更安全机制来发挥所有系统设施的潜能。

这些增长的需求来自于所有的数据中心设备，从而也使物理基础设施建设变得尤为重要——因为整个网络投资都建立在结构化布线设施之上了。

1.1范围本解决方案为数据中心的设计和使用提供了最佳的结构化布线规划、设计及实施方法。

本解决方案的设计依据主要为以下内容：GB50311-2007《综合布线系统工程设计规范》GB50312-2007《综合布线系统工程验收规范》GB50174-2008《电子信息系统机房设计规范》GB50057-2005《建筑物防雷设计规范》GB50343-2004《建筑物电子信息系统防雷技术规范》ANSI/TIA-942-2005《数据中心电信设施标准》EN50173-5-2005《信息技术通用布线标准数据中心》ANSI-BICSI-002《数据中心设计和实施（草案）》ISO/IEC11801-2002《用户建筑综合布线》ISO/IEC11801-2008《用户建筑综合布线》修正案一ANSI/TIA/EIA-568-B-2001《商业建筑电信布线标准》ANSI/TIA-569-B-2004《商业建筑电信通道和空间标准》ANSI/TIA/EIA-606-A《商业建筑电信基础设施的管理标准》ANSI/TIA/EIA-606-A-1《数据中心计算机房的管理标准（草案）》J-STD-607-A《商业建筑电信接地和联接要求》2、术语2.1数据中心是一个建筑物或建筑物中的一个部分，主要用于容纳设置计算机房及其支持空间。

无锡应急备份数据中心机房布线方案1.1.1.概述在企业的IT基础架构中，数据中心是数据及业务应用的总控中心。

数据中心汇聚了最昂贵的服务器和存储及网络设备，担负着数据存储、访问的艰巨任务。

数据中心的建设要面向企业业务的发展，并为企业提供全面的业务支撑。

这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。

当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

因此，建设一个完整的、符合现在及将来要求的高标准的数据中心需要达到以下几点要求：•高性能——满足目前的网络传输需求，支持至少1G或10G甚至更高速率传输•高可靠性——基于标准的开放系统，预先经过测试,确保系统稳定可靠。

•高密度——节省空间，方便设备散热设备散热。

•可维护性——美观大方,适应频繁的需求变化，方便MAC维护。

•可扩展性——充分考虑未来业务增长，支持未来扩容需求。

人行无锡应急备份中心机房由网络设备机房、服务器机房两部分组成，本次设计将从先进性、可靠性、实用性的原则出发，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势及可能出现的需求。

为用户提供具有长远效益的全面解决方案。

1.1.2.设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范GB／T 50311-2007；建筑与建筑群综合布线系统工程验收规范GB／T 50312-2007；国际综合布线标准ISO／IEC 11801北美建筑通讯线路间距标准TIA／EIA 569；北美商用建筑通讯基础结构管理规范TIA／EIA 606；非屏蔽双绞线布线测试标准TIA／EIA TSB67；北美商用建筑通讯接地要求TIA／EIA 607；欧洲综合布线系统标准BN50173；其它国家和行业标准规范；1.1.3.TIA-942数据中心机房通信设施标准2005年4月美国通信工业委员会TIA发布了数据中心机房通信设施标准，该标准数据中心的设计、安装提供了规范和建议，内容包括：建筑结构、空间布局、安全、节能，接地、机械及防火保护、提供了建议。

数据中心布线系统解决方案1.网络架构设计：在设计数据中心布线系统时，首先需要确定网络架构。

常见的数据中心网络架构包括三层架构和两层架构。

三层架构包括核心层、汇聚层和接入层，每一层都有不同的功能和要求。

两层架构则将核心层和汇聚层合并为一个层级，简化了网络结构。

根据数据中心的规模和需求，选择合适的网络架构设计。

2.光纤布线系统：在数据中心布线系统中，使用光纤作为主要的传输介质可以提供更高的带宽和更低的延迟。

光纤布线系统应该满足高密度布线需求，采用高质量的光缆材料和连接器，以减少传输损耗和光纤连接不良的问题。

光纤布线系统应该采用模块化设计，以便于后期维护和扩展。

3.铜缆布线系统：除了光纤，铜缆也是数据中心布线系统的重要部分。

铜缆适用于短距离高速数据传输，如服务器到交换机的连接。

在布线系统中，应该选择合适的铜缆类型（如Cat 6a或Cat 8）以及符合规范要求的连接器和配件。

铜缆布线系统应该遵循严格的布线标准和规范，以确保高质量的数据传输和信号完整性。

4.机柜和配线架：在数据中心布线系统中，机柜和配线架是组织和管理电缆的重要部分。

机柜应该具有适当的尺寸和设计，以容纳和保护网络设备和电缆。

配线架应该提供充足的空间和容量，以便于管理和维护电缆。

机柜和配线架应该遵循合适的标准和规范，以确保安全和可靠性。

5.标识和标注系统：为了方便管理和维护数据中心布线系统，需要使用标识和标注系统来标示和记录电缆连接和路径。

标识应该清晰可读，并且应该包括有关电缆类型、长度、所连接的设备等信息。

标识和标注系统的使用可以提高布线系统的可维护性，并加快故障排除的速度。

6.系统监控和管理：为了确保数据中心布线系统的性能和可靠性，需要使用适当的监控和管理工具。

这些工具可以监测布线系统的状态、性能和健康状况，并提供实时的警报和报告。

监控和管理工具还可以帮助检测和定位故障，提供历史数据和趋势分析，以优化布线系统的性能和使用。

总结起来，一个高效可靠的数据中心布线系统解决方案应该包括网络架构设计、光纤布线系统、铜缆布线系统、机柜和配线架、标识和标注系统以及系统监控和管理等组成部分。

技术Special TechnologyI G I T C W 专题数据中心作为城市商业银行的数据存储和处理的核心，其网络系统在数据中心中如同身体的血管、神经中枢，其链路质量可靠性、性能稳定性以及可扩展性就变得至关重要。

1 传统数据中心综布存在问题1.1 建设周期长数据中心综合布线光纤配线工程量占据了整体综布工程量的60%-70%。

传统光纤熔纤接续工作是光纤传输系统建设中工作量最大、技术要求最复杂的重要工序。

光纤熔纤接续工作主要包括排束、剥缆、穿热缩管、制作光纤端面、裸纤清洁、裸纤切割、熔接、盘纤等工作。

一般熔接一根尾纤熟练技工实施需要1到2分钟时间。

试想一下，千上万条尾纤的布放和成端工作，需要耗费多少的人力和时间。

1.2 链路变化灵活性差在综合布线标准中定义了各类的接口规格，比如双绞线连接器的RJ11和RJ45接口。

光纤跳线连接器常见的接口规格有SC 、LC 、ST 、FC 等。

如何在众多纷繁的接口类型中选择适宜应用场景的接口，并能够灵活根据网络带宽要求、链路衰耗要求的不同更换接口类型，是摆在综合布线系统设计、实施、运维过程中工程师较为困扰的问题。

不断的增加布线，使得原有机房走线槽越来越拥堵，布线理线工作越来越不好开展，更不用说综合布线升级改造工作。

1.3 技术扩展性较差网络的迭代更新，带给了数据中心更高的带宽，更快的速度，但对于处于物理层的综合布线系统也带来了更大的压力。

早期的超五类线、OM1/OM2光缆已经无法满足现在的网络需求，技术扩展性较差。

而网络的优化提升，就意味着需要对原有整个数据中心的综合布线系统进行大改造、大换血。

这一方面增加了网络改造的成本，另一方面也对原有数据中心的综合布线改造实施提出了相当高的要求。

2 数据中心光纤高密布线技术随着网速的不断提高，光纤网络本身对于传输介质的要求越来越高，其中最主要的指标是光纤链路的损耗。

而光纤链路中损耗占比最大的是连接器部分的插损。

光纤链路的损耗由光纤线缆的衰减和光纤连接器的插入损耗两部分组成。
