数据中心大型机房布线标准与方案

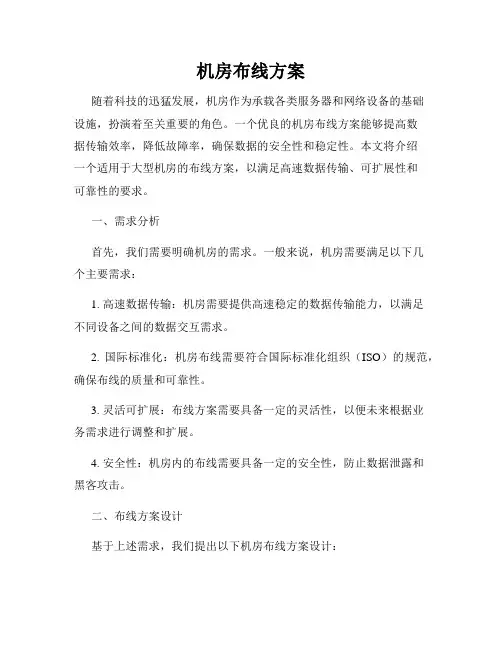

机房布线方案随着科技的迅猛发展，机房作为承载各类服务器和网络设备的基础设施，扮演着至关重要的角色。

一个优良的机房布线方案能够提高数据传输效率，降低故障率，确保数据的安全性和稳定性。

本文将介绍一个适用于大型机房的布线方案，以满足高速数据传输、可扩展性和可靠性的要求。

一、需求分析首先，我们需要明确机房的需求。

一般来说，机房需要满足以下几个主要需求：1. 高速数据传输：机房需要提供高速稳定的数据传输能力，以满足不同设备之间的数据交互需求。

2. 国际标准化：机房布线需要符合国际标准化组织（ISO）的规范，确保布线的质量和可靠性。

3. 灵活可扩展：布线方案需要具备一定的灵活性，以便未来根据业务需求进行调整和扩展。

4. 安全性：机房内的布线需要具备一定的安全性，防止数据泄露和黑客攻击。

二、布线方案设计基于上述需求，我们提出以下机房布线方案设计：1. 网线布线：选用Cat6A或Cat7标准的双绞线作为机房的主要布线介质。

这种类型的网线能够提供更高的传输速率和更好的抗干扰性能，满足高速数据传输的需求。

2. 布线路径规划：在机房内规划合理的布线路径，避免布线与电源线、空调管道等相互干扰。

布线路径应简洁明了，便于管理和维护。

3. 布线区域划分：将机房划分为不同的布线区域，每个区域根据业务需求设置专门的布线设备，如配线架、交换机等。

这样可以提高布线的可扩展性和管理效率。

4. 网线标准化处理：布线设备之间的连接线需要进行标准化处理，包括对网线的长度、固定和接地等方面进行规范，提高布线的稳定性和安全性。

5. 安全性保障：除了常规的防火墙和入侵检测系统外，还需要对布线进行物理保护。

如在机房入口设置门禁系统，限制未经授权人员进入机房区域，确保数据的安全性。

三、技术实施在布线方案的技术实施阶段，我们需要考虑以下几个关键因素：1. 机房规模：根据机房的规模和业务需求确定所需的布线设备和数量。

2. 网络拓扑结构：考虑机房管理的灵活性和可扩展性，选择适合的网络拓扑结构，如星型、环型或者树型结构。

数据中心的综合布线解决方案数据中心的综合布线解决方案可以帮助组织实现高效、可靠和安全的数据传输，以支持其日常运营和业务需求。

这个解决方案不仅考虑了数据中心的物理布线，还包括了网络设备、机柜和机房环境等因素，以提供综合的解决方案。

在设计和实施数据中心的综合布线解决方案时，需要考虑以下几个方面：1.布线规划与设计：在布线规划与设计阶段，需要先了解数据中心的结构、大小和需求，以确定布线的类型和长度。

在布线设计中，传统的铜缆和光纤都可以考虑，具体选择可以根据带宽需求、可靠性和成本等因素进行决策。

2.网络设备选择：网络设备是数据中心综合布线解决方案中的重要组成部分。

选择高性能、可靠且兼容性强的网络设备可以确保数据传输的高效和稳定性。

考虑到数据中心的规模和需求，可以选择交换机、路由器和防火墙等设备。

3.机柜和机房环境：机柜和机房环境的设计对于数据中心的性能和可靠性也非常重要。

机柜的选用要考虑到布线的便利性和空间利用率，同时还要注意散热和防尘等因素。

机房的温度，湿度和通风情况等也需要进行仔细的规划和监控。

4.管理与维护：数据中心的综合布线解决方案不仅包括设计和实施，还需要进行有效的管理和维护。

这包括对布线和网络设备进行定期的检查和维护，以确保其正常运行。

此外，对于数据中心的不同区域和设备，还需要进行标识和记录，以方便日常管理。

5.安全性和可扩展性：数据中心是组织存储和处理重要数据的关键场所，因此安全性是综合布线解决方案中必须考虑的因素。

在设计数据中心时，需要考虑到数据安全、物理安全和网络安全等方面。

此外，还需要确保布线的可扩展性，以适应未来的业务增长和技术变化。

综上所述，数据中心的综合布线解决方案是一个综合的系统工程，需要从多个角度进行考虑和规划。

只有在合理的布线规划和设计、高性能和可靠的网络设备、优化的机柜和机房环境以及有效的管理和维护措施的支持下，才能实现数据中心的高效运行和业务需求的满足。

数据中心idc机房建设标准数据中心（IDC）机房建设标准随着信息技术的不断发展，数据中心（IDC）机房作为承载和管理大量数据的关键基础设施，将其建设和运维标准化变得尤为重要。

本文将介绍数据中心IDC机房的建设标准，包括机房布局、电力环境、制冷系统和安全措施等方面。

一、机房布局1. 机房位置选择数据中心机房应尽量避免选择地质构造不稳定的区域，避免地震、洪水等自然灾害的可能性。

同时，机房应远离工业区、化工厂等有污染源的地方，以保证机房的环境质量。

2. 机房建筑结构机房建筑结构应具备良好的承载能力和抗震能力。

墙壁、天花板和地板均应采用防火、防水、防静电材料进行装修，以确保机房的安全性和可靠性。

3. 布线和通风机房布线要合理有序，保证电缆、光纤等线缆的走向清晰，避免交叉干扰。

机房通风系统应设计良好，确保机房内外的温度和湿度处于正常范围。

二、电力环境1. 供电系统机房应有备用电源和自动切换装置，确保在停电情况下能够及时切换到备用电源维持正常运行。

供电线路和设备要经过专业工程师的计算和设计，确保供电能够满足机房设备的需求。

2. UPS电源机房应配置UPS（不间断电源）设备，用于保障在电力故障时能够维持机房正常运行。

UPS电源的容量和并联应根据机房设备的功耗进行合理设计。

3. 配电系统机房应配置合理的配电系统，包括给柜配电、精密空调配电、UPS 配电等。

配电线路和设备的容量、负荷均应符合相关规范，以确保电力的分配和使用的稳定性。

三、制冷系统1. 空调设备机房应配置冷却塔、精密空调、热交换器等冷却设备，保证机房内温度、湿度始终在适宜范围内。

冷却设备的位置和数量应根据机房规模和热负荷进行合理规划和设计。

2. 空调管道和散热系统机房内的空调管道应布置整齐，并有完善的绝热处理，以减少能量的损失。

散热系统应设置合适的散热孔和通风设备，确保机房内的热量能够及时排出，保持机房的稳定温度。

四、安全措施1. 防火措施机房应设置自动喷水灭火系统、气体灭火系统等，并按照相关规范进行防火隔离区的设置，以及火灾报警和消防通道的设计，确保机房火灾发生时能够及时报警和灭火。

数据中心机房建设标准数据中心机房建设标准⒈引言⑴目的⑵范围⑶定义⒉设备布局⑴机房选址⑵机房空间规划⑶机架布局⑷冷通道热通道布局⒊供电系统⑴主电源设计⑵紧急备用电源设计⑶ UPS系统设计⑷断电保护系统设计⑸电缆管理⒋机房空调系统⑴温湿度要求⑵机房空调设计⑶空调系统冗余性⑷水冷系统设计⑸空调系统维护⒌网络设备与布线⑴综合布线系统设计⑵机房网络架构⑶网络设备选型⑷网络接入方式⑸网络安全设计⒍火灾安全⑴火灾防护系统设计⑵火灾监测与报警系统⑶自动灭火系统⑷火灾应急预案⒎安全与监控系统⑴环境监控系统设计⑵门禁系统设计⑶视频监控系统设计⑷安全巡检系统⒏数据存储与备份⑴存储设备选型⑵存储容量规划⑶数据备份策略设计⑷数据恢复与容灾⒐工程建设与管理⑴建设施工方案⑵物料采购与管理⑶工程项目管理⑷质量控制与验收⒑文档与标识⑴设备资产管理⑵网络拓扑图⑶线路标识标注⑷设备配置文档⒈本文档涉及附件：无。

⒉本文所涉及的法律名词及注释：⑴机房：数据中心中用于存放服务器、网络设备的特定房间。

⑵ UPS系统：无间断电源系统，能够在停电时为设备提供持续、不间断的电力供应。

⑶空调系统冗余性：指机房空调系统中存在多个冗余组件，以提高系统可靠性和可用性。

⑷综合布线系统：一种为不同通信设备提供统一接口、布线和管理的系统。

⑸自动灭火系统：能够自动检测并灭火的系统，用于保护机房中的设备。

⑹数据容灾：数据中心中应对灾难情况保护数据安全的策略和措施。

机房布线方案一、背景介绍随着信息技术的发展和互联网的普及，机房作为数据中心和网络枢纽的核心设施，扮演着越来越重要的角色。

机房布线方案是为了确保机房内各种设备间的连接和通信，提供高效、可靠的网络环境。

二、布线原则1. 合理规划：按照机房的实际情况和需求，制定合理的布线方案。

考虑到设备放置位置、机柜数量、网络设备规模等因素，布线方案应灵活、可扩展。

2. 分区分段：根据布线对象的不同功能和安全要求，将机房划分为不同的区域，并进行相应的布线分段。

例如，将服务器区、交换机区、存储区等进行划分。

3. 逻辑分离：在布线过程中，应将电力线缆、信号线缆、通信线缆等进行逻辑分离，防止相互干扰和干扰外界。

4. 物理保护：对布线所使用的线缆、配件进行物理保护，如采用防火、阻燃材料，保护线缆免受机械损伤和外界干扰。

三、布线方案设计1. 机房主干线路：主要用于连接机房内部各个区域和外部网络的线路。

主干线路应采用双绞线或光纤线缆，具备高带宽和稳定传输能力。

2. 区域布线方案：根据机房的不同功能需求，制定相应的布线方案。

以服务器区为例，可以采用星型布线结构，将服务器通过水晶头连接到交换机，实现设备间的互联。

3. 机柜内布线：在机柜内部，需要对设备间的连线进行规划。

使用合适长度的网线或光纤线缆，连接服务器、交换机、存储设备等。

同时，根据设备数量和扩展需求，预留一定长度的备用线缆，方便后续调整和添加设备。

4. 接地设计：机房布线方案中要考虑到接地问题，确保机房设备的接地可靠。

为线缆和设备提供适当的接地设施，并进行合理的接地连接。

四、布线实施步骤1. 规划和设计：根据机房的实际情况，制定布线方案，并进行详细设计。

2. 采购材料：根据布线方案，采购符合要求的线缆、配件和设备。

3. 敷设线缆：按照设计方案，在机房内进行线缆的敷设和固定，确保线缆的整齐、美观和稳固。

4. 连接设备：根据布线方案，将线缆连接到相应的设备上，并进行测试和调试。

数据中心机房综合布线系统施工方案1.1施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工，交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。

对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板立柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

交接间、设备间应提供可靠的施工电源和接地装置。

交接间、设备间的面积，环境温、湿度应符合设计要求和相关规定。

1.2器材检验一般要求施工前，对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。

经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

1.3型材、管材与铁件的检验要求各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

管材采用钢管、硬聚氯乙稀管、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。

管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39—90）中相关规定。

各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。

铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。

1.4机架安装机架安装完毕后，垂直偏差度不应大于3mm。

机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

机架的安装应牢固，应按施工图的防震要求进行加固。

安装机架面板，架前应留有1.5m空间，机架背面离墙距离应大于0.8m，以便于安装和施工。

壁挂式机框底距地面宜为300~800 mm。

1.5配线设备机架安装采用下走线方式时,架底位置应与电缆上线孔相对应。

各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

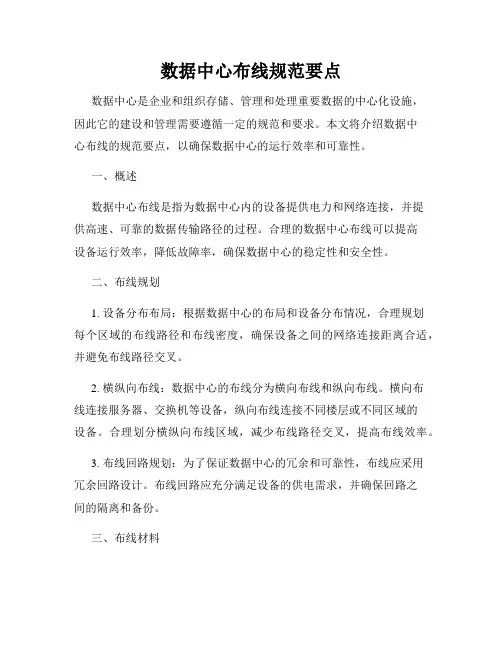

数据中心布线规范要点数据中心是企业和组织存储、管理和处理重要数据的中心化设施，因此它的建设和管理需要遵循一定的规范和要求。

本文将介绍数据中心布线的规范要点，以确保数据中心的运行效率和可靠性。

一、概述数据中心布线是指为数据中心内的设备提供电力和网络连接，并提供高速、可靠的数据传输路径的过程。

合理的数据中心布线可以提高设备运行效率，降低故障率，确保数据中心的稳定性和安全性。

二、布线规划1. 设备分布布局：根据数据中心的布局和设备分布情况，合理规划每个区域的布线路径和布线密度，确保设备之间的网络连接距离合适，并避免布线路径交叉。

2. 横纵向布线：数据中心的布线分为横向布线和纵向布线。

横向布线连接服务器、交换机等设备，纵向布线连接不同楼层或不同区域的设备。

合理划分横纵向布线区域，减少布线路径交叉，提高布线效率。

3. 布线回路规划：为了保证数据中心的冗余和可靠性，布线应采用冗余回路设计。

布线回路应充分满足设备的供电需求，并确保回路之间的隔离和备份。

三、布线材料1. 电力布线材料：应选用符合国家标准的电缆和插座，确保电力传输的安全和稳定。

2. 网络布线材料：应选用符合国际标准的网络线缆，如CAT5e、CAT6等，以满足高速数据传输的需求。

同时，应选择高质量的连接器和面板，减少信号干扰。

3. 标识标注：对布线材料进行清晰的标识和标注，以方便日后维护和管理。

四、布线方式1. 水平布线：水平布线是指连接设备和楼层通信间的布线。

应采用星型布线方式，即每个设备都直接连接到主交换机，而不是通过级联连接。

这样能够降低故障率和传输时延。

2. 垂直布线：垂直布线是指连接不同楼层或不同区域的设备之间的布线。

应采用纵横型布线，即每个楼层都有垂直布线和主交换机的连接，以确保数据传输的可靠性和冗余性。

3. 防止电磁干扰：为了降低电磁干扰对数据传输的影响，应避免布线与电力线路和强电设备靠近，并采取屏蔽措施，如使用屏蔽网线和屏蔽设备。

五、布线管理和维护1. 文档标识：建立布线管理文档，记录每一条布线的具体路径和连接设备，以方便维护和故障排查。

数据中心综合布线标准数据中心综合布线标准是指在数据中心建设和运营过程中，对数据中心内部网络布线的规范和标准化要求。

数据中心作为信息技术基础设施的核心，其布线标准的合理性和科学性对数据中心的稳定运行和高效管理至关重要。

首先，数据中心综合布线标准应包括对数据中心内部各类网络设备、服务器、存储设备等的布线规范。

在数据中心内部，不同的设备需要进行连接和通信，而合理的布线标准可以有效地减少布线混乱和故障率，提高数据中心的稳定性和可靠性。

其次，数据中心综合布线标准需要考虑不同网络设备的布线要求。

例如，对于高密度服务器的布线，需要采用高密度布线架和高密度布线线缆，以满足高密度设备的连接需求，同时保证数据中心的整体布线环境清晰有序。

另外，数据中心综合布线标准还应包括对布线环境的要求。

数据中心作为信息技术设施的核心，其布线环境对设备的散热和通风有着重要影响。

因此，布线标准需要考虑布线架的布局、通风口的设置、散热设备的安装等方面，以保证数据中心的正常运行和设备的长期稳定工作。

此外，数据中心综合布线标准还需要考虑未来的扩展和升级需求。

随着数据中心业务的不断增长，数据中心的网络设备和布线环境也需要不断扩展和升级。

因此，布线标准需要考虑未来的扩展空间和升级需求，以便在未来的业务发展中能够更加灵活和高效地进行布线调整和升级。

综合布线标准的制定和实施，对于数据中心的稳定运行和高效管理具有重要意义。

合理的布线标准可以有效地减少布线故障和维护成本，提高数据中心的运行效率和管理水平。

因此，数据中心建设和运营管理者应当高度重视数据中心综合布线标准的制定和执行，以确保数据中心的稳定运行和高效管理。

数据中心机房布线数据中心机房布线是保障数据通信以及数据存储的重要环节，合理的布线能够提高数据中心的运行效率和稳定性。

本文将从布线规划、布线设计和布线实施等方面进行探讨，以期为数据中心机房布线提供一些参考。

一、布线规划在进行数据中心机房布线之前，需要先进行布线规划。

布线规划包括确定布线的范围、需求和目标。

首先需要明确数据中心所需的网络设备以及数据存储设备，并根据设备的需求确定数据中心机房的布线区域。

同时需要考虑未来的扩展需求，为后续的布线升级留有余地。

其次，需要考虑布线的功能需求，比如需要支持的网络带宽、安全性和稳定性等。

最后，还需要确定布线的目标，比如提高数据传输速度、降低布线故障率等。

二、布线设计在布线规划的基础上，进行布线设计。

布线设计包括确定布线的路径、走线方式和布线材料等。

首先，需要确定布线的路径。

一般而言，数据中心机房布线的路径应该尽量短，减少信号传输的延迟和干扰。

同时，还需要考虑机房内的温度、湿度等环境因素，避免对布线造成不良影响。

其次，需要确定走线方式。

布线可以采用架空走线、地下走线或者墙壁走线等方式，根据实际情况选择合适的走线方式。

最后，需要选择合适的布线材料。

合适的布线材料应该具备良好的抗干扰能力、低衰减、低延时等特点。

三、布线实施在布线设计完成后，需要进行布线实施。

布线实施包括准备工作、布线过程和布线测试等。

首先，需要进行准备工作。

比如清理布线区域、准备所需的工具和材料等。

然后，进行布线过程。

按照设计好的布线路径进行布线，确保布线的整齐美观。

同时，还需要注意布线的安全性，避免布线过程中对设备和机房环境造成损坏。

最后，进行布线测试。

对完成的布线进行测试，确保其符合设计要求。

测试内容包括信号质量、延迟和稳定性等方面。

结语数据中心机房布线是保障数据通信和存储的关键环节。

通过合理的布线规划、布线设计和布线实施，能够提高数据中心的运行效率和稳定性。

因此，在进行数据中心机房布线时，需要注重布线规划的科学性、布线设计的合理性和布线实施的可行性，以期达到优化数据中心运行的目标。

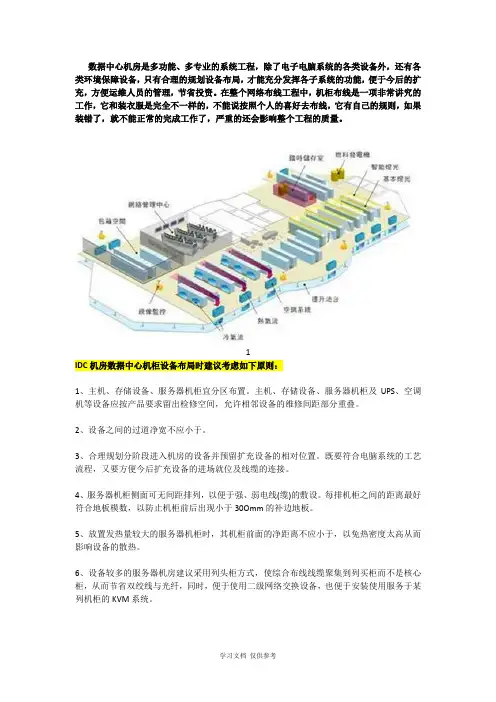

数据中心机房是多功能、多专业的系统工程，除了电子电脑系统的各类设备外，还有各类环境保障设备，只有合理的规划设备布局，才能充分发挥各子系统的功能，便于今后的扩充，方便运维人员的管理，节省投资。

在整个网络布线工程中，机柜布线是一项非常讲究的工作，它和装衣服是完全不一样的，不能说按照个人的喜好去布线，它有自己的规则，如果装错了，就不能正常的完成工作了，严重的还会影响整个工程的质量。

1IDC机房数据中心机柜设备布局时建议考虑如下原则：1、主机、存储设备、服务器机柜宜分区布置。

主机、存储设备、服务器机柜及UPS、空调机等设备应按产品要求留出检修空间，允许相邻设备的维修间距部分重叠。

2、设备之间的过道净宽不应小于。

3、合理规划分阶段进入机房的设备并预留扩充设备的相对位置。

既要符合电脑系统的工艺流程，又要方便今后扩充设备的进场就位及线缆的连接。

4、服务器机柜侧面可无间距排列，以便于强、弱电线(缆)的敷设。

每排机柜之间的距离最好符合地板模数，以防止机柜前后出现小于30Omm的补边地板。

5、放置发热量较大的服务器机柜时，其机柜前面的净距离不应小于，以免热密度太高从而影响设备的散热。

6、设备较多的服务器机房建议采用列头柜方式，使综合布线线缆聚集到列买柜而不是核心柜，从而节省双绞线与光纤，同时，便于使用二级网络交换设备，也便于安装使用服务于某列机柜的KVM系统。

27、新风机的安装位置应保证新风是取自室外新鲜、清洁的空气，新风入口应不影响大楼外观，迸风口下缘距室外地坪不宜小于2m;当新风人口设在绿化地带时，进风口下缘距地不宜小于lm，以减少尘埃污染，延缓空气过滤器的清洗时间，延长空气过滤器的寿命。

8、机房精密空调机在有效送风距离内，送风方向应与设备排列方向一致。

采用地板下送风方式时，空调机送风方向应与地板下强、弱电线槽顺向布置的方向一致，以减少空调系统的阻力，充分发挥空调系统效率。

9、排风机安装位置应保证其排风口高于新风人口，并防止送风、排风短路。

数据中心机房建设标准楼层结构、承重能力、通风、排水等方面进行综合考虑，确保机房安全可靠。

2.2设备布置原则：机房设备的布置应符合以下原则：设备布置应合理，便于维护和管理；设备之间的距离应符合安全规定，防止设备之间互相干扰和影响；设备应按功能分区布置，便于管理和维护；设备应按照重要性和使用频率进行排序，便于管理和维护；设备应按照供电、供冷、供气等要求进行布置，确保机房设备的正常运行；设备布置应符合机房的防火、防水、防盗等安全要求，确保机房设备的安全可靠。

三、机房环境控制3.1温度控制：机房内的温度应保持在18℃~27℃之间，最好控制在22℃左右。

过高或过低的温度都会影响机房设备的正常运行，甚至导致设备故障。

3.2湿度控制：机房内的湿度应保持在40%~60%之间，最好控制在50%左右。

过高或过低的湿度都会影响机房设备的正常运行，甚至导致设备故障。

3.3灰尘控制：机房内的灰尘应控制在合理范围内，应定期清理机房内的灰尘、杂物等，保证机房内的空气清洁。

3.4噪音控制：机房内的噪音应控制在合理范围内，应采取隔音、降噪等措施，保证机房内的噪音不会影响机房设备的正常运行。

3.5防静电控制：机房内应采取防静电措施，防止静电对机房设备的损害。

应定期清洁机房内的地面、墙壁等，保证机房内的防静电措施有效。

四、机房安全管理4.1门禁控制：机房应设置门禁系统，只有经过授权的人员才能进入机房。

应定期更换门禁系统的密码，确保机房的安全性。

4.2视频监控：机房应设置视频监控系统，对机房内的情况进行实时监控。

应定期检查视频监控系统的运行情况，确保机房的安全性。

4.3消防管理：机房应设置消防设施，如灭火器、消防水带等。

应定期检查消防设施的运行情况，确保机房的安全性。

4.4备份管理：机房应定期对数据进行备份，并将备份数据存放在安全的地方，以防数据丢失或受到损坏。

以上就是机房等级、选址、设备布置、环境控制和安全管理的相关内容，希望对大家有所帮助。

数据中心布线方案数据中心布线方案1.简介在当今数字化时代，数据中心成为了各行业的核心组成部分。

一个高效的数据中心布线方案能够提供可靠的数据传输、优化网络性能以及确保信息安全。

本文档将详细介绍数据中心布线方案的各个方面。

2.设计原则2.1 可扩展性数据中心布线方案应该具备良好的可扩展性，能够适应未来业务的增长和技术的发展需求。

2.2 安全性数据中心是存储和处理敏感数据的关键环节，因此安全性是布线方案设计的重要考虑因素。

3.布线类型3.1 水平布线水平布线是指在数据中心内部连接服务器、存储设备和网络设备的布线方案，主要包括分类5e、6和6A以及光纤布线等。

3.2 垂直布线垂直布线是指连接数据中心内部设备与外部网络设备之间的布线方案，主要由光纤组成。

4.布线设计4.1 机房规划4.1.1 确定机房大小和布局，并考虑未来的扩展需求。

4.1.2 确定机房的供电、空调和防火系统等基础设施。

4.2 网络架构设计4.2.1 根据业务需求和性能要求，设计网络拓扑结构，包括核心交换机、汇聚交换机和接入交换机的规划。

4.2.2 设计网络分区和VLAN划分，实现网络的隔离和管理。

4.3 机柜布局4.3.1 确定机柜数量和大小，以及其布置方式。

4.3.2 设计良好的机柜布局，包括合理安排设备、线缆和走道的位置。

4.4 光纤布线设计4.4.1 根据需求确定光纤类型和规格。

4.4.2 设计光纤布线路径，包括起始点、终止点和中继点的位置。

4.5 数据线缆布线设计4.5.1 根据需求确定数据线缆类型和规格，如Cat5e、Cat6等。

4.5.2 设计数据线缆的布线路径，包括起始点、终止点和中继点的位置。

5.附件本文档附带的文件包括：- 数据中心布线方案图纸- 布线材料清单- 设备安装手册6.法律名词及注释6.1 数据保护条例（General Data Protection Regulation，GDPR）：欧盟颁布的保护个人数据安全和隐私的条例。

数据中心综合布线施工方案随着互联网的快速发展和信息技术的广泛应用，数据中心作为大规模数据存储和处理的核心枢纽，扮演着越来越重要的角色。

数据中心综合布线施工方案是确保数据中心稳定、高效运行的重要保障。

本文将从数据中心综合布线的重要性、施工流程和技术要点等方面展开论述，旨在为数据中心综合布线施工提供可行的指导方案。

一、数据中心综合布线的重要性1. 提高网络性能：合理的综合布线方案可以减少网络延迟和信号干扰，提高数据中心的网络性能和响应速度。

2. 简化维护管理：规范的综合布线可以使整个数据中心的布线结构清晰明了，方便日后的维护和管理工作。

3. 灵活可扩展：综合布线方案应具备灵活性，能够满足未来数据中心的扩展需求，减少后期的改动和升级成本。

4. 提高可靠性和冗余性：科学的综合布线方案能够提供冗余路径，确保网络和设备的高可靠性，减少故障发生的风险。

二、施工流程1. 需求分析：在施工前需明确数据中心的布线需求，包括数据容量、传输速度、设备分布等，为后续施工做好准备。

2. 布线设计：根据需求分析结果，绘制详细的布线图纸，并考虑安全、环境、隔离等因素，设计出合理可行的综合布线方案。

3. 材料采购：根据布线设计方案，采购符合要求的综合布线材料，如光纤、网线、连接器等，并提前准备必要的工具和设备。

4. 现场施工：按照布线设计方案，进行现场的综合布线施工，包括线缆敷设、连接器安装和设备接入等，确保施工质量和进度。

5. 测试和调试：完成综合布线施工后，进行测试和调试工作，保证网络连接和设备运行正常，确保整个数据中心的稳定性和安全性。

三、技术要点1. 规范综合布线标准：遵循综合布线标准，如TIA/EIA-568-C和ISO/IEC 11801等，保证布线质量和可靠性。

2. 合理选择布线介质：根据实际需求和成本因素，合理选择综合布线的介质，如光纤和铜缆等，并辅以合适的连接器和配件。

3. 保证散热和防尘措施：数据中心具有高密度的设备，因此需要合理规划散热和防尘措施，保证设备正常运行和安全性。

（一）机房布局与布线本次机房改造将按照设备的具体应用，以不同功能区域的方式进行划分，整体设计，统一建设，最终建成安全可靠、先进实用的数据中心机房。

通过使用整体机房监控的设计，实现“无人职守”机房。

机房内设备整体布局规划如下图：图1 机房整体平面布局为使机房的主要设备和管理操作人员有一个清晰的工作界面，并使其能够安全、可靠地运行，发挥其最大的工作效率。

我们将机房分为两个大区域，后排区域的两排机柜用于技防网迁移使用。

前排区域的三排机柜用于“云计算中心”。

其中用于服务器的20个机柜每个机柜设置16口的KVM切换器1套、安装48口光纤配线架1个和48口全光交换机1台。

每个机柜配备2个智能PDU(16个16A国标三孔插座)，独立的敷设到不同UPS模块。

每排机柜的靠左一端设置电源列头柜、靠右另一端设置网络配线柜。

（二）机房装饰装修机房装饰工程的宗旨是：既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，在确保该机房的安全性、可靠性和可管理性的前提下，本着经济实用的原则，使该机房建设成一流的计算机机房。

同时装修材料根据消防要求，选用非燃或难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。

色彩设计：机房区大部分以白和淡灰为主色调，力求明快、现代感。

1、地面工程（1）地面的防尘、洁净处理机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再做自流平处理，起防潮、防霉作用，至此，地面预处理完成。

（2）地面的保温处理机房采用下送风式空调，且机房不在大楼最底层，必须做地面保温以防结露。

该保温层必须满足机房洁净要求，不起尘。

保温及防尘漆施工时应保证地板下所有空间(包括地板下墙体)都施工，并且防止地板支架接地部位产生“冷桥”。

材料选择带防水、阻燃、保温性能佳、易安装的20mm厚的橡塑保温棉。

（3）防静电地板在中心机房的工程技术设施中，活动地板是一个很重要的组成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间可以敷设连接设备的各种管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。

大型数据中心机房规划方案
随着大数据时代的到来，数据中心的重要性日益凸显。

大型数据中心
机房规划是保证数据中心正常运行和数据安全的基础。

本文将从机房选址、空间利用、设备布局、电力供应、温度控制、网络布线以及安全措施等方
面详细介绍大型数据中心机房规划方案。

一、机房选址
机房选址是大型数据中心机房规划的第一步。

选址应尽量避开地震、
火灾等自然灾害的高风险区域，并选择靠近电力供应站点、网络接入点和
交通便利的地方。

此外，还要考虑到机房的扩展性和安全性，选址应保证
有足够的土地空间和适合的建筑结构。

二、空间利用
三、设备布局
设备布局是大型数据中心机房规划的关键。

应根据机房的具体情况，
合理安排服务器机柜、交换机、路由器、防火墙等设备的位置。

可以采用
冷热通道隔离的方式，将热量集中排放，减少机房的冷却负荷，提高机房
的能效。

四、电力供应
五、温度控制
大型数据中心机房规划需要有有效的温度控制系统，保持机房内部的
恒温恒湿。

可以采用冷热通道隔离的方式，将冷气通过地板面板送进机柜，将热气排出机柜顶部，并利用空调设备将热气排放至机房外，确保机房内
的温度在可控范围内。

六、网络布线
七、安全措施
综上所述，大型数据中心机房规划方案需要综合考虑选址、空间利用、设备布局、电力供应、温度控制、网络布线以及安全措施等方面的因素。

只有合理规划和设计，才能确保机房的高效稳定运行，保障数据的安全和
可靠性。

可编辑修改精选全文完整版数据中心布线方案随着信息技术的飞速发展，数据中心的布线方案越来越受到。

数据中心作为企业信息系统的核心，承担着数据存储、处理和传输的重要任务。

因此，选择合适的布线方案对于数据中心的稳定运行至关重要。

本文将探讨数据中心布线方案的设计原则、常见问题及解决方案，并提出一些建议。

一、数据中心布线方案的设计原则1、高可靠性：数据中心应具备高可靠性的网络连接，以保障企业信息系统的稳定运行。

2、高性能：布线方案应支持高带宽、低延迟的数据传输，以满足日益增长的业务需求。

3、扩展性：考虑到未来的业务发展，布线方案应具备扩展能力，以便轻松扩展网络规模。

4、易管理：布线方案应易于维护和管理，降低运营成本。

5、绿色环保：采用环保材料和节能技术，降低数据中心对环境的影响。

二、数据中心布线方案的常见问题及解决方案1、问题：复杂的布线导致维护困难解决方案：采用模块化、标准化和预配置的设备，简化布线管理。

使用可视化工具进行布线管理，提高维护效率。

2、问题：难以满足不断增长的业务需求解决方案：采用高性能的布线产品，如光纤和铜缆，确保数据传输的稳定性和高速性。

同时，合理规划网络拓扑结构，支持未来业务扩展。

3、问题：安全隐患解决方案：采用加密技术保护数据安全，实施严格的安全策略，确保数据中心的安全运行。

4、问题：高成本解决方案：通过优化设计方案、选择合适的布线产品及实施有效的项目管理，降低布线成本。

同时，考虑使用租赁或共享服务等方式降低初期投入成本。

5、问题：对环境的影响解决方案：采用节能设备和绿色环保材料，减少能源消耗和环境污染。

同时，合理设计数据中心布局，提高冷却效率，降低PUE值。

三、对数据中心布线方案的建议1、前期规划：在项目初期，充分了解业务需求，合理规划网络规模、拓扑结构和布线方案。

2、产品选择：选择可靠、高性能的布线产品，确保数据传输的质量和稳定性。

同时，产品的能效和环保特性。

3、施工管理：加强施工现场管理，确保布线的质量和安全。

数据中心布线方案数据中心布线方案一、背景介绍在数字化时代，数据中心起到了重要的作用，为了保证数据中心运行的稳定和高效，合理的布线方案尤为重要。

本文档将提供一个完整的数据中心布线方案，包括建设目标、设计原则、布线拓扑结构、设备选型等内容。

二、建设目标1.提供稳定可靠的网络连接，保证数据中心的运行和业务的连续性。

2.优化布线结构，提高数据传输速度和效率，提升用户体验。

3.简化布线管理，降低维护成本，提高运维效率。

三、设计原则1.高可用性：通过采用冗余设计，确保数据中心网络的高可用性。

2.可扩展性：预留足够的扩展空间，随着业务的发展和数据量的增长，能够方便地进行扩容。

3.简化管理：采用统一的管理平台，实现集中管理和监控。

四、布线拓扑结构1.核心层：负责数据中心内部各层之间的互联，采用冗余设计，避免单点故障。

2.聚合层：连接核心层和接入层，负责数据的聚合和分发。

3.接入层：连接服务器和网络设备，提供网络接入服务。

五、设备选型1.核心层设备：选择具备高可用性和弹性扩展能力的交换机，支持冗余配置和路由协议。

2.聚合层设备：选择具备高密度端口和灵活扩展的交换机，支持堆叠和链路聚合等功能。

3.接入层设备：选择具备高性能和高可靠性的交换机，支持VLAN划分和万兆以太网接口。

附件：1.数据中心布线图2.设备选型表格法律名词及注释：1.冗余设计：指在系统设计中设置备用或冗余的设备或组件，以保证在某些设备或组件发生故障时，仍然能够保持系统正常运行。

2.单点故障：指系统中某个关键点出现故障，导致整个系统无法正常工作的情况。
