顶管施工技术

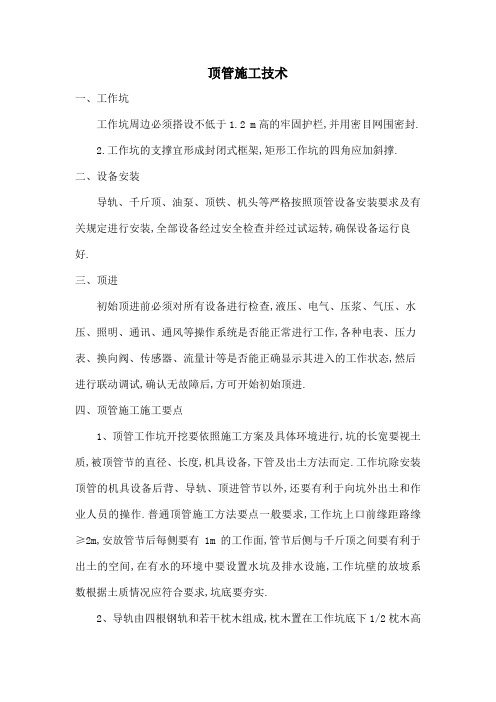

顶管施工技术一、工作坑工作坑周边必须搭设不低于1.2 m高的牢固护栏,并用密目网围密封.2.工作坑的支撑宜形成封闭式框架,矩形工作坑的四角应加斜撑.二、设备安装导轨、千斤顶、油泵、顶铁、机头等严格按照顶管设备安装要求及有关规定进行安装,全部设备经过安全检查并经过试运转,确保设备运行良好.三、顶进初始顶进前必须对所有设备进行检查,液压、电气、压浆、气压、水压、照明、通讯、通风等操作系统是否能正常进行工作,各种电表、压力表、换向阀、传感器、流量计等是否能正确显示其进入的工作状态,然后进行联动调试,确认无故障后,方可开始初始顶进.四、顶管施工施工要点1、顶管工作坑开挖要依照施工方案及具体环境进行,坑的长宽要视土质,被顶管节的直径、长度,机具设备,下管及出土方法而定.工作坑除安装顶管的机具设备后背、导轨、顶进管节以外,还要有利于向坑外出土和作业人员的操作.普通顶管施工方法要点一般要求,工作坑上口前缘距路缘≥2m,安放管节后每侧要有1m的工作面,管节后侧与千斤顶之间要有利于出土的空间,在有水的环境中要设置水坑及排水设施,工作坑壁的放坡系数根据土质情况应符合要求,坑底要夯实.2、导轨由四根钢轨和若干枕木组成,枕木置在工作坑底下1/2枕木高的基土上,枕木间距800-1000mm,钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置,钢轨的间距要视被顶管节的外径而定,一般要保证管节安放后下皮高出枕木上皮20mm,千斤顶安装后要与管节的横截面有最大的接触面,钢轨安装要平直,前端抬头要有0.5-1.0%的坡度.3、顶进后背：后背的坚固与否直接影响顶管的效果,所以,后背所具有的能力必须能满足最大顶力的需要,后背由后背桩及后背梁,后背桩后面的夯实土所组成,后背桩一般以钢轨代替,埋入坑底以下1.5m左右,桩后填土分层夯实,后背桩平面垂直于顶进方向的轴线,钢制后背梁放在桩前的导轨上.顶进后背的其它组成型式有砌筑毛石的,有预制钢筋混凝土块组合的.4、安装顶进设备和管节：顶进设备由一台高压油泵和两台200?500t 千斤顶组成,千斤顶安在后背梁与管节之间,管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护,管外壁涂石蜡做润滑剂,减少顶进摩阻力,千斤顶通过传力柱将管节顶入路基.5、挖土、顶进、测量及纠偏：设备安装后经试运转无异常即可掏土顶进,掏土视土质及管顶上部覆土厚度而掌握进尺深度,土质较密而且覆土较厚,有利于形成卸力拱,可以适当多挖,土质松散或覆土厚度较小,则要少挖,勤挖勤顶,挖土直径不可超过管节的外径.五、顶管法施工应注意事项1.顶管前,根据地下顶管法施工技术要求,按实际情况制定出符合规范、标准、规程的专项安全技术方案.2.顶管后座安装时,如发现后背墙面不平或顶进时枕木压缩不均匀,必须调整加固后方可顶进.3.顶管工作坑采用机械挖土方时,现场应有专人指挥装车,堆土应符合有关规定,不得损坏任何构筑物和预埋立撑;工作坑如果采用混凝土灌注桩连续壁,应严格执行有关的安全技术规程操作;工作坑四周或坑底必须有排水设备及措施;工作坑内应设符合规定并固定牢固的安全梯,下管作业的全过程中工作坑内严禁有人作业.。

顶管施工技术总结一、引言顶管技术是一种常用于市政工程、城市地下管网建设等领域的施工方法。

通过顶管技术，可以在不破坏地面的情况下，将管道等设施铺设到地下，提高空间利用效率。

本文将对顶管施工技术进行总结和讨论，以便在实际施工中能够更好地应用这一技术。

二、顶管施工流程1.前期准备工作–制定工程方案和施工图纸–确定施工路径和施工区域–准备所需的材料和设备2.现场布置–对施工区域进行清理和平整–搭设临时围挡和安全警示标志–部署施工人员和设备3.钻孔施工–根据施工图纸确定钻孔位置和数量–使用钻孔机进行钻孔作业–定期对钻孔进行检测和维护4.导管安装–制定导管安装方案–使用顶管设备将导管送入钻孔中–控制导管的水平和竖直度5.固结和回填–在导管周围进行固结处理，增强土壤的稳定性–使用合适的填充材料进行回填，保护导管免受外界附加力的影响6.接头处理–进行导管的接头处理，确保接头的安全和可靠性7.验收和检测–对施工完成的管道进行验收和检测–进行必要的整改和修复工作三、顶管施工的技术要点1.地质勘察和分析的重要性：顶管施工前，必须进行地质勘察和分析，了解地下土层和地质情况，以便制定合理的施工方案和对策。

2.钻孔技术的掌握：钻孔是顶管施工的核心环节，钻孔的质量直接影响导管的施工质量。

因此，施工人员必须熟练掌握钻孔技术，包括钻孔机的操作、钻孔角度和位置的控制等。

3.对导管的选择和保护：根据实际情况选择合适的导管材料和规格，保护导管免受外界环境和力的影响。

对于特殊情况，可以采取附加保护措施，如使用护套或防腐涂层。

4.地下水位的控制：地下水位的控制对于顶管施工来说非常重要，过高或过低的地下水位都会对施工造成困扰。

因此，在施工前必须控制地下水位，可以采取降水处理或封堵地下水源的方法，确保施工的顺利进行。

5.施工现场的安全管理：顶管施工涉及到多个施工工序和设备的操作，因此必须严格遵守施工安全规范，加强对施工人员的安全教育和管理，确保施工过程中的安全。

第1篇一、顶管工程施工原理顶管法施工是利用顶管机在地下将管道按设计要求推进，实现管道铺设的一种施工方法。

顶管机在工作井内组装，通过液压系统提供推力，将管道一节一节地顶进至接收井。

顶管法施工适用于地下管道、隧道、电缆等工程。

二、顶管工程施工工艺流程1. 工程准备：熟悉图纸，了解顶进管道的实际长度、埋深、管道的设计要求和结构要求，掌握穿越段地质情况。

办理相关手续，收集现场工程资料，配备相关设备、材料及辅助设施。

2. 测量放线：在工作井后座位置设置测量机座，测量基座由地面引入地下，将激光经纬仪放置在其上调平后，使激光经纬仪发射的激光沿着顶进方向水平射出，打在工具头的测量靶位上，通过望远镜读出工具头的偏差。

每隔0.5m记录一次。

3. 工作井施工：根据现场情况，结合施工单位常规顶管工作井结构，逆作井施工。

工作井施工完成后，进行基坑支护。

4. 顶管设备安装：在工作井内安装液压千斤顶、顶管机等设备，接好照明、油管等管线。

5. 洞口人工开挖：在顶管机前方进行人工开挖，确保顶管机顺利进入。

6. 管道顶进：启动液压系统，通过液压千斤顶提供推力，将管道一节一节地顶进至接收井。

在顶进过程中，通过激光经纬仪测量顶管方向，边顶进边排土边调整，直至将管道顶至目标坑内。

7. 管道贯通检查：管道顶进完成后，进行管道贯通检查，确保管道铺设质量。

8. 检查井砌筑及回填：在接收井处进行检查井砌筑，回填土方。

三、注意事项1. 地质条件：了解穿越段地质情况，确保顶管施工顺利进行。

2. 施工安全：做好施工现场安全管理，确保施工人员安全。

3. 环境保护：做好施工现场环境保护，防止扬尘污染。

4. 施工精度：严格控制顶管方向、管道铺设质量，确保工程满足设计要求。

5. 施工进度：合理安排施工计划，确保工程按期完成。

总之，顶管工程施工是一种高效、环保的地下管道铺设技术。

在施工过程中，要严格按照施工工艺流程进行操作，确保工程质量和施工安全。

第2篇一、顶管工程施工原理顶管工程施工原理是在管道的沿线按设计的方案设置工作井或坑，工作井或坑内设置坚固的后座，吊进液压千斤顶以及要顶进的混凝土管，接好照明、油管等管线，然后用液压千斤顶缓慢顶进，通过人工开挖方式，将混凝土管顶进。

顶管施工技术方案精选7篇人工顶管施工方案篇一人工顶管施工方案2008-07-30 22:29:39|分类：默认分类|标签：|字号大中小订阅。

人工顶管施工方案第一章编写依据本施工方案编写依据如下：1、《广州开发区市南路北段（黄沙快速干线~黄阁大道段）扩建工程》设计图图纸；2、《给水排水管道施工及验收规范》GB50268-97；3、《混凝土质量控制标准》GB50164－92；4、《市政道路工程质量检验评定标准》CJJ1-90；5、《市政排水管渠工程质量检验评定标准》CJJ3-90；6、广州市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件；第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工，但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况，将影响本工程机械顶管正常施工的不利因素，故将本工程中的顶管工程改用人工顶管。

管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。

改用人工人工顶管施工方案篇二人工顶管施工方案第一章编写依据本施工方案编写依据如下：1、《滨江新区天沙河路（江沙路~新南路）工程第二标段》设计图图纸；2、《给水排水管道施工及验收规范》GB50268-97；3、《混凝土质量控制标准》GB50164－92；4、《市政道路工程质量检验评定标准》CJJ1-90；5、《市政排水管渠工程质量检验评定标准》CJJ3-90；6、江门市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件；第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工，但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况，将影响本工程机械顶管正常施工的不利因素，故将本工程中的顶管工程改用人工顶管。

管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。

改用人工顶管后，工作井、接收井及检查井的井位和管段长度将根据现场实际情况（顶进长度、地下障碍物、交通影响等）而确定。

顶管工程施工技术方案一、工程概况顶管工程是指将地下管线在地面上先开凿白地，然后使用推进设备将管线一段一段地推入地下，最后将地面恢复原状的一种敷设工艺。

它可以用于敷设各种管线，例如给水管、排水管、燃气管、电力通信线路等。

顶管施工适用于各类场地，如城市街道、广场、公园、河道、湖泊以及地层条件较为复杂的地方。

工程名称：某城市给水管线顶管工程工程地址：XX市XX区工程概况：本工程为城市给水管线的排水改造项目，总长1000米，管径为600mm，包括地下敷设和地面恢复两个过程。

二、施工方法1、工程前期准备（1）确定施工方案：根据工程实际情况，确定采用顶管施工方法，并制定详细的施工方案。

（2）选择施工机械：根据工程要求和地形地貌条件，选择合适的顶管推进设备、挖掘机、掘进机等工程机械。

（3）组织人员培训：安排工程人员进行相关培训，包括机械操作、安全防护、应急处置等内容。

2、施工过程（1）地面准备工作：在地面上确定顶管施工轴线，并进行测量、标志和放线工作。

（2）地下挖掘：使用挖掘机进行地面开挖，挖取顶管的安全埋设空间，保证管线施工的顺利进行。

（3）顶管推进：使用顶管推进设备对管线进行推进，控制推进速度和方向，确保管线的施工质量。

（4）管道连接和安装：在管线推进过程中，对管段进行连接和安装，确保管线的整体完整性和可通行性。

（5）地面恢复工作：在管线施工完成后，对地面进行恢复工作，包括填埋、铺设道路、绿化等工作。

3、安全防护措施（1）施工现场安全：设置施工警戒线和安全警示标志，确保施工现场的安全通畅。

（2）通风排气：在施工过程中，加强通风排气设备设置，及时清除工地内的有害气体，保障工人的健康安全。

（3）防止坍塌：加强地下支护工程，防止地下坍塌事故的发生。

三、工程机械本工程需要使用的工程机械主要有挖掘机、顶管推进设备和相关辅助设备。

1、挖掘机在地面开挖过程中，需要使用挖掘机对地面进行开挖，确保顶管的安全埋设空间。

挖掘机的选择应考虑到工地空间狭小、路面繁忙等实际情况，选择小型挖掘机进行作业。

顶管工程施工安全技术要求一、顶管施工的一般要求（1）顶管施工前应对管道顶进地段的水文地质、地下埋设物、地上交通及构管物等情况进行周密的调查了解。

必须严格的掌握各类土壤的物理化学性质，分层及高度，地下水位及流量，含水层的渗透系数，有针对性的利用可能提供的设备，采取有效排水和防坍塌的安全技术措施；必须严格掌握地下埋设的各种电缆、管道、有毒有害的气（液）体、易燃易爆物质，古墓（腐植土）等地下建筑物及其它各种障碍物的种类、用途、结构、位置深度、走向、物理化学性质及危害程度，依此制定有效的安全防护和劳动保护措施，确保施工安全，必须掌握地上公路、铁路的交通状况，请有关部门共同制定专门的施工方案（安全技术措施）配合施工，确保公路、铁路和施工安全。

严禁在无施工组织设计（施工方案）情况下施工。

（2）在较大的沟渠、河道下进行顶管作业，一般应选在枯水季节，但对其航运、流量应调查清楚，确定施工方法。

首先应考虑到克服河水的渗透，不宜在管道顶进线中心或上流一侧围堰使水流集中，冲刷河底，严防管顶塌方河水灌进管内。

并请有关单位共同制定安全技术方案后方可施工。

顶管工程一般应在降水数日、水位降到工作坑底以后进行，在地面上有构筑物的情况下，严禁带水顶进。

在各种构筑物下顶管都必须有确保施工与构筑物安全的安全技术措施。

各种机电设备要严格按有关规定、标准执行，起重设备、顶进设备的操作人员必须经岗位培训合格后上岗作业。

各种安全防护设备，施工要按规定、标准执行，坚决克服临时性、随意性。

现场材料、设备的堆放场所，应严格按现场平面布置图的规定设置，而且要坚实平整，道路通畅，排水设施良好，运输车辆的装卸、搬运要有足够的工作面和安全回转空间。

管内打内胀圈、砌筑、还土、拆撑应执行有关安全规定。

二、顶管工作坑（1）顶管工作坑的位置，水平与纵深尺寸，支撑方法与材料平台的结构与规模，后背的结构与安装，坑底基础的处理与导轨的安装，顶进设备的选用及其在坑底的平面布置等均应在施工方案中有详细规定，在施工过程中不得任意更改。

顶管法施工技术5.1 顶管法施工的概念顶管法是指隧道或地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。

顶管法属于非开挖施工,是一种不开挖或者少开挖的管道埋设施工技术,它不需要开挖面层就能穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。

顶管法施工工序是:在工作坑内借助顶进设备产生的顶力克服管道与周围土壤的摩擦力,将管道按设计坡度顶入土层中,并运走土方。

一节管道顶入土层中后,接续顶进第二节管道,这样依序顶入各节管道,做好接口,建成涵管。

其原理是借助主顶油缸、管道间及中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。

管道紧随其后,埋设在两坑之间,以实现非开挖敷设地下管道。

顶管法施工原理见图5.1。

图5.1 顶管法施工原理示意图5.2 顶管法施工技术发展史顶管法施工是继盾构法施工之后发展起来的地下管道施工方法,最早应用于1896年美国北太平洋铁路铺设工程,已有百年历史,20世纪60年代在世界各国推广应用,1970年,德国汉堡下水道混凝土顶管,直径 2.6m,一次最大顶进距离1200m,为国外首次最大顶距。

近20年,日本研究开发土压平衡、水压平衡顶管机等先进顶管机头和工法。

20世纪50年代中国从北京、上海开始试用。

1986年,上海穿越黄浦江输水钢质管道,应用计算机控制,激光导向等先进技术,单向顶进距离1120m,顶进轴线精度:(-150,+150)mm,上下(-50,+50)mm。

1981年,浙江镇海穿越甬江管道,直径2.6m,单向顶进581m,采用5只中继环,上下左右偏差(-10,+10)mm。

1997年,中国上海黄浦江上游引水工程长桥支线钢管顶管,直径 3.5m,一次最大顶进距离为1743m,创造了钢管顶管世界纪录。

2001年,中国浙江嘉兴污水钢筋混凝土顶管,直径2m,一次最大顶进距离为2050m,创造了混凝土顶管世界纪录。

5.3 顶管机分类(1)按顶管口径大小分为大口径、中口径、小口径和微型顶管四种。

1、测量1）在顶第一节管（工具管）时，以及在校正偏差过程中，测量间隔不应超过30cm，保证管道入土的位置对的；管道进入土层后的正常顶进，测量间隔不宜超过100cm。

2）中心测量：顶进长度在60m范围内，可采用垂球拉线的方法进行测量，规定两垂球的间距尽也许地拉大，用水平尺测量头一节管前端的中心偏差。

一次顶进超过60m应采用经纬仪或激光导向仪测量（即用激光束定位）。

3）高程测量：用水准仪及特制高程尺，根据工作坑内设立的水准点标高（设两个），测头一节管前端与后端管内底高程，以掌握头一节管子的走向趋势。

测量后应与工作坑内另一水准点闭合。

2、顶管设备本工程选用手掘式顶管施工方法，每个顶进设备选用4台推力为1200KN的主顶油缸，主顶油泵选用ZB250型。

导轨用两根槽钢相背焊接在轨枕上制成的。

它的导轨面标高与管子内管底的标高是相同的。

顶铁采用环形顶铁。

起重设备采用8吨的行车系统。

润滑泥浆用BW-200压浆泵通过总管、支管、球阀、管节上的予留注浆孔压到管子与外管土体之间，包住混凝土管。

四、工作坑内的布置在由钢板桩等构构筑成的工作坑内，后座墙应采用钢筋混凝土整体浇筑并且基下部最佳。

安装洞口止水圈。

洞口止水圈有多种多样，但其中心必须与所顶管子的中心轴线一致。

安放基坑导轨。

在安放基坑导轨时，其前端应尽量靠近洞口。

左右两边可以用槽钢支撑。

假如在底板上预埋好钢板情况下，导轨应和预埋钢板焊接在一起，特别是管径比较大时，更必须这样做。

导轨的水平状态可以与所设计的管子坡度相一致，也可以把导轨按水平状态安装。

在土质比较好地情况下常采用前一种方法安装，而在土质比较软的情况下，往往采用后一种方法安装的同时，还须把导轨比设计所规定的高程再提高30mm左右。

1、安放后靠背。

后靠背大多由钢结构件做成，其厚度在300mm 左右。

有人用普通的厚钢板做后靠背，它没有用钢结构件的好，特别在管径比较大的情况下应更不适合了。

2、安装主顶油缸。

通常，主顶油缸都安装在主顶油缸架上。

顶管工程施工技术方案与规范
顶管工程施工技术方案与规范包括以下内容：
1.顶管工程施工技术方案：
（1）顶管施工工艺流程：施工准备→测量放线→工作井施工→顶管机安装→管道顶进→工具头吊装及回收→竣工验收。

（2）施工准备：包括现场勘察、工作面清理、施工用电准备、现场排水设施等。

（3）测量放线：根据设计图纸进行测量放线，确定工作井和接收井的位置。

（4）工作井施工：根据设计要求进行工作井的施工，包括基坑开挖、钢筋绑扎、模板安装、混凝土浇筑等。

（5）顶管机安装：根据设计要求进行顶管机的安装，包括设备调试、安全装置检查等。

（6）管道顶进：根据设计要求进行管道的顶进，包括管道连接、顶进速度控制等。

（7）工具头吊装及回收：根据设计要求进行工具头的吊装及回收，包括工具头连接、拆卸等。

（8）竣工验收：完成施工后进行验收，确保工程质量符合要求。

2.顶管工程施工规范：
（1）顶管施工应符合国家有关标准、规范和设计要求。

（2）顶管施工应遵循安全、可靠、经济、合理的原则。

（3）顶管施工应采用先进、适用的技术设备和工艺，提高施工效率和质量。

（4）顶管施工应做好环境保护和文明施工，减少对周边环境的影响。

（5）顶管施工应建立健全质量管理体系，确保工程质量符合要求。

（6）顶管施工应进行风险评估和应急预案的制定，确保施工安全。

顶管施工方案与技术措施一、机头选型本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用TPN型800泥水平衡顶管掘进机。

1、本掘进机的优点a、顶管机、主千斤顶、泥水循环系统成套化。

b、该机能适用各种土壤条件，如粘质土、砂土。

c、使用安装在轨道上的主顶油缸。

一次顶进长度超过150m。

d、该机由一人在地面遥控操纵即可。

e、可在控制台上进行电视监测及方向控制，精度高。

f、使用主千斤顶不间断便可单独顶进一节管子。

二、施工布置在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。

布局要合理，环境整洁、卫生，并有专职人员进行管理。

现场布置采用8t汽吊，设备进场时，采用16t汽车吊车。

管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。

工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。

三、出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。

在沉井上部搁置1只沉泥箱。

沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。

四、顶力计算4.l、推力的理论计算：F=F1十f2其中F—总推力Fl一迎面阻力F2—顶进阻力F1＝π/4*D2*P (D—管外径0.96m P—控制土压力)P＝Ko*γ*Ho式中Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值8.5mγ—土的湿重量，取1.9t/m3P＝0.55*1.9*8.5＝8.8825t/m2F1=3.14/4*0.962*8.8825＝6.707tF2＝πD*f*L式中f一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m2D—管外径0.96mL—顶距F2＝3.14*0.96*0.8*100＝241.152t。

顶管施工技术方案顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。

下面为大家共享顶管施工技术方案，欢送大家阅读扫瞄。

一、顶管工作原理及工艺选择顶管工作原理：顶管施工是以顶管工作井为起始点，在工作井内安装主顶千斤顶系统供给水平推力，先将安装在导轨上的顶管机头从前墙预留的出洞口破封门推入土中，由机头导向，然后将钢筋砼管跟随机头一节一节地推向前顶进。

与此同时，机头挖掘的泥土被不断排出，经水平运输至工作井，再经垂直运输至地面外运弃土。

承受24 小时连续施工，直至机头进入接收井回收，完成该次顶管管道铺设。

顶管工艺选择：顶管有土压平衡法、泥水平衡法及气压平衡法等多种施工方法，是由顶管工具管(机头)的功能分类而定的。

应依据机头穿越的土层性质和地下水状况等因素，选择适宜的顶管机头。

顶管机头安装在管道的前端，它具有掌握顶管方向、挖掘和防止坍方等功能，其外形和尺寸与管节相近。

本工程拟选择泥水平衡平衡机头。

二、设备配置和安装(1)井内顶推设备1、主顶千斤顶：每套顶进总站配置 3 台300t 油压千斤顶，其中1 台备用。

2、组合支架：主顶千斤顶固定在组合支架上，按管道截面左右对称布置。

3、油泵：为保证油压千斤顶行程同步，共同作用，承受1 台电动高压油泵形成并联油路向千斤顶供油压。

每个千斤顶均备有独立的掌握阀。

4、后座承压壁：主顶油缸供给水平推力将管道在土层中向前推动，其反推力作用在后座钢构件上并传递集中到工作井后壁上。

后座构造承受 50mm 厚钢板(重约 2t)，和厚 50cm 砼墙体组成。

后座与工作井后壁之间垫一层 5cm 厚木板，这样即可将 2 台油缸的集中顶力传递集中到工作井壁上。

5、顶铁和分压环：分压环外径、内径与钢筋砼管全都，其长度为 50cm，二台主顶油缸的顶推力作用在分压环上，分压环再均匀集中传递到砼管的后端面。

环形顶铁的构造与分压环一样，它的作用是由于油缸的一次行程缺乏以将一节砼管推顶到位，需要将油缸收回后，在分压环与油缸之间加垫该顶铁构造，然后利用油缸的其次次行程再推，这样反复屡次即可将一节大大超过油缸行程长度的砼管推顶到位。

顶管施工技术（一）引言概述：顶管施工技术是一种在地下施工中广泛应用的方法，它通过在地下隧道里使用顶管设备进行施工，克服了传统开挖方法所带来的一系列问题。

本文以顶管施工技术为主题，从施工前准备、设备选择与调试、施工过程控制、施工质量控制以及施工后维护等五个大点来进行详尽阐述。

正文内容：1. 施工前准备：a. 勘察设计：根据工程要求，对地质情况进行详细勘察，并进行隧道的设计。

b. 方案制定：根据勘察设计的结果，制定合理可行的施工方案。

c. 施工人员培训：对施工人员进行培训，提升他们的技能水平与安全意识。

2. 设备选择与调试：a. 选择合适的顶管设备：根据地质条件、隧道尺寸等要求，选择适合的顶管设备。

b. 设备调试与安全检查：在施工前对顶管设备进行调试和安全检查，确保设备运行良好。

3. 施工过程控制：a. 掘进控制：根据施工方案，控制顶管的掘进速度和方向，使隧道的挖掘按计划进行。

b. 支护控制：对隧道进行支护，确保顶管在施工过程中的稳定性和安全性。

c. 泥水控制：控制隧道内的泥水排放，避免对环境造成污染。

4. 施工质量控制：a. 土方开挖质量：对开挖的土方进行质量检查，保证挖掘面的平整度和地质稳定性。

b. 支护质量：对顶管的支护结构进行质量检查，确保支护的牢固性。

c. 掘进情况记录：对施工过程中的掘进情况进行详细记录，以备后期分析和参考。

5. 施工后维护：a. 隧道清理：施工完毕后，对隧道内的泥水、残渣等进行清理，恢复隧道内的环境。

b. 设备保养：对顶管设备进行定期保养，延长设备寿命。

c. 施工记录整理：对施工过程中的相关记录进行整理归档，方便日后查阅和分析。

总结：顶管施工技术是一种高效、安全、环保的地下施工方法。

通过施工前的准备工作、设备的选择与调试、施工过程的控制、施工质量的控制以及施工后的维护，可以确保顶管施工的顺利进行，并保证施工质量和施工安全。

在未来的工程项目中，顶管施工技术将继续发挥重要作用，进一步推动地下施工的发展。

引言概述：顶管法施工技术是一种现代化的管道施工方法，通过利用顶进式机械设备将钢管顶进地下，从而实现快速、高效地完成地下管道的施工。

本文将从施工前的准备工作、设备及工具的选择、施工方法和步骤、施工技术与注意事项以及施工后的检验和保养等五个大点展开详细阐述顶管法施工技术。

正文内容：一、施工前的准备工作1.确定施工目标：明确施工需求和目标，包括管道的材质、长度、直径等参数，以及施工环境等因素。

2.调查勘察：对施工区域进行详细的勘察和调查，包括地质条件、地下管线情况、地下水位等，为后续施工提供依据。

3.施工方案设计：根据勘察结果和施工目标，设计施工方案，包括钢管的选型、施工方法和步骤等。

二、设备及工具的选择1.顶进式机械设备：选择适合的顶进式机械设备，包括推顶机、定位器、后推力装置等，根据具体施工情况选择合适的设备。

2.钢管材质选择：根据施工环境和管道要求，选择适合的钢管材质，常见的有钢管、铸铁管、玻璃钢管等，需要考虑管道的耐腐蚀性、强度和导热性等因素。

3.其他工具：如测量工具、标定设备、施工现场的安全设施等。

三、施工方法和步骤1.准备施工现场：清理施工现场，确保施工区域的安全和整洁。

2.预埋管道：根据设计要求，在施工区域进行预埋管道的准备工作，包括挖掘沟槽、修整底床和安装管道支架等。

3.顶进施工：安装顶进式机械设备，进行钢管的顶进工作，根据施工方案进行顶管施工，不断调整和控制顶进的速度和力量。

4.连接和固定：完成顶进后，进行管道的连接和固定工作，包括焊接、连接件的安装等。

5.检验和漏水测试：对施工完成的管道进行检验和漏水测试，确保施工质量达到要求。

四、施工技术与注意事项1.地质条件：根据不同地质条件，采取相应的施工措施，如遇到软土或水文条件复杂的地区，需加强沟槽的支护和加固工作。

2.顶进力控制：合理控制顶进力量，避免过大过小，通过测量和监测设备进行力量的调整和控制。

3.施工环境保护：施工过程中要注意环境保护，减少对周围环境的影响和污染，采取相应的防护措施。

第1篇一、引言顶管工程是一种常见的地下管道施工技术，广泛应用于城市供水、排水、电力、通讯等领域。

顶管施工具有施工速度快、成本较低、环境影响小等优点。

本文将对顶管工程施工技术进行详细介绍，包括顶管施工原理、施工工艺、施工设备、施工质量控制等方面。

二、顶管施工原理顶管施工是一种不开挖地面的管道施工技术，通过在地下预先挖掘一个与管道直径相同的洞室，将管道在洞室内制作完成后，利用顶进设备将管道从洞室中顶进地下。

顶管施工的主要原理是利用顶进设备的推力，克服管道与周围土体之间的摩擦力，使管道在洞室内向前推进。

三、顶管施工工艺1. 施工准备（1）现场调查：了解施工现场的地形、地质、水文、环境等因素，为顶管施工提供依据。

（2）施工方案编制：根据现场调查结果，编制顶管施工方案，包括顶管管道的设计、施工工艺、施工设备、施工质量控制等内容。

（3）施工组织设计：根据施工方案，编制施工组织设计，明确施工顺序、施工进度、施工质量、安全措施等。

2. 洞室挖掘（1）挖掘方式：根据地质条件，选择合适的挖掘方式，如人工挖掘、钻机挖掘等。

（2）洞室规格：根据管道直径和施工要求，确定洞室规格，包括洞室长度、宽度、高度等。

（3）洞室支护：为保证洞室稳定性，采取适当的支护措施，如钢支撑、混凝土支护等。

3. 管道制作（1）管道材料：根据管道直径、压力等级、使用寿命等因素，选择合适的管道材料，如钢管、PE管等。

（2）管道制作：在洞室内进行管道制作，包括管道焊接、防腐等工序。

4. 顶管施工（1）顶进设备：根据管道直径、地质条件等因素，选择合适的顶进设备，如液压顶管机、千斤顶等。

（2）顶进工艺：采用分段顶进的方式，将管道从洞室中顶进地下。

顶进过程中，应注意调整顶进速度、顶进方向、顶进压力等参数。

（3）纠偏措施：为防止管道在顶进过程中发生偏移，采取纠偏措施，如设置导向装置、调整顶进方向等。

5. 施工质量控制（1）质量控制要点：对顶管施工过程中的各个环节进行质量控制，包括洞室挖掘、管道制作、顶管施工等。

顶管施工技术方案顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。

下面为大家分享顶管施工技术方案，欢迎大家阅读浏览。

一、顶管工作原理及工艺选择顶管工作原理：顶管施工是以顶管工作井为起始点，在工作井内安装主顶千斤顶系统提供水平推力，先将安装在导轨上的顶管机头从前墙预留的出洞口破封门推入土中，由机头导向，然后将钢筋砼管跟随机头一节一节地推向前顶进。

与此同时，机头挖掘的泥土被不断排出，经水平运输至工作井，再经垂直运输至地面外运弃土。

采用24小时连续施工，直至机头进入接收井回收，完成该次顶管管道铺设。

顶管工艺选择：顶管有土压平衡法、泥水平衡法及气压平衡法等多种施工方法，是由顶管工具管(机头)的功能分类而定的。

应根据机头穿越的土层性质和地下水情况等因素，选择合适的顶管机头。

顶管机头安装在管道的前端，它具有控制顶管方向、挖掘和防止坍方等功能，其外形和尺寸与管节相近。

本工程拟选择泥水平衡平衡机头。

二、设备配置和安装(1)井内顶推设备1、主顶千斤顶：每套顶进总站配置3台300t油压千斤顶，其中1台备用。

2、组合支架：主顶千斤顶固定在组合支架上，按管道截面左右对称布置。

3、油泵：为保证油压千斤顶行程同步，共同作用，采用1台电动高压油泵形成并联油路向千斤顶供油压。

每个千斤顶均备有独立的控制阀。

4、后座承压壁：主顶油缸提供水平推力将管道在土层中向前推进，其反推力作用在后座钢构件上并传递扩散到工作井后壁上。

后座结构采用50mm厚钢板(重约2t)，和厚50cm砼墙体组成。

后座与工作井后壁之间垫一层5cm厚木板，这样即可将2台油缸的集中顶力传递扩散到工作井壁上。

5、顶铁和分压环：分压环外径、内径与钢筋砼管一致，其长度为50cm，二台主顶油缸的顶推力作用在分压环上，分压环再均匀扩散传递到砼管的后端面。

环形顶铁的结构与分压环一样，它的作用是由于油缸的一次行程不足以将一节砼管推顶到位，需要将油缸收回后，在分压环与油缸之间加垫该顶铁结构，然后利用油缸的第二次行程再推，这样反复多次即可将一节大大超过油缸行程长度的砼管推顶到位。

顶管施工技术摘要：顶管施工技术是一种在地下开挖隧道时常用的施工方法，适用于城市地下管网改造、地铁建设、燃气管道铺设等工程。

本文将对顶管施工技术的原理、工艺流程以及安全措施进行详细介绍，并探讨其在工程实践中的应用。

1. 引言顶管施工技术作为一种快速、高效、环保的地下施工方法，越来越受到工程领域的关注。

顶管施工技术以无需开挖地表、对周围环境影响小等特点备受青睐。

本文将介绍顶管施工技术的原理和具体的施工过程，以及其在工程实践中的应用。

2. 顶管施工技术的原理顶管施工技术的原理是通过在地表上预留起始井和目标井，在井中进行推进作业，将管道或隧道从起始井直接推进到目标井。

顶管施工依靠推进装置、转向装置和导轨等设备进行施工作业。

施工过程中，通过推进装置推动顶管向前推进，转向装置控制顶管的走向，导轨则用于确保施工精度和方向控制。

3. 顶管施工技术的工艺流程顶管施工技术的工艺流程可以简单概括为：井舱制作、起始井准备、起始井下沉、目标井准备、顶管推进、顶管测量控制、顶管固化和结束。

具体的施工过程需要根据工程情况做出相应调整。

首先，根据设计要求制作井舱，将其安装在起始井和目标井上方，为施工提供必要的工作空间。

然后，进行起始井的准备工作，包括下沉起始井和安装起始井导轨等。

接下来是目标井的准备工作，同样包括目标井的导轨安装和井底的准备。

在施工过程中，通过推进装置将顶管从起始井推进到目标井，同时借助导轨和转向装置确保施工的方向和精度。

施工过程中需定期进行顶管的测量和控制，确保施工的准确性。

顶管推进完成后，需要进行固化作业，即对顶管进行固结处理，以确保其稳定性。

最后进行施工结束工作，包括井舱的拆除和清理。

4. 顶管施工技术的安全措施在顶管施工过程中，安全始终是至关重要的。

以下是几项常见的安全措施：首先，严格按照施工方案操作，保证施工的规范性和安全性。

施工前需要进行全面的安全检查，确保设备和机械的正常运行。

其次，合理划定工作区域，并设置警示标志，避免非施工人员进入施工区域。
