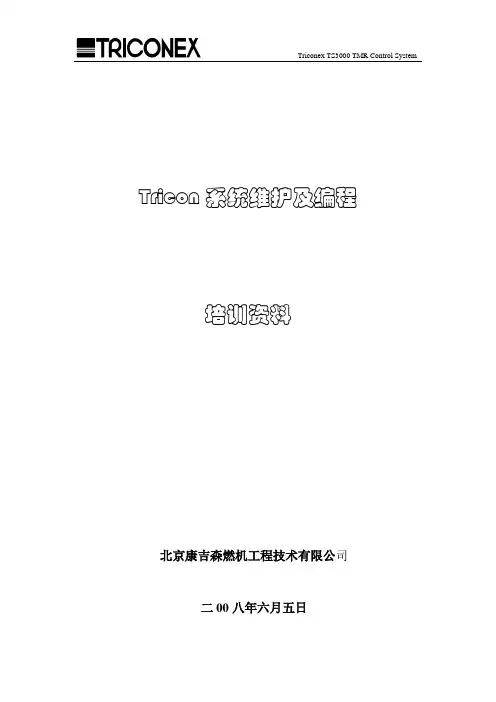

Triconex TS3000 TMR Control System Tricon系统维护及编程培训资料北京康吉森燃机工程技术有限公司二00八年六月五日目录一InTouch组态 (2)1．1 - InTouch 简介 (2)1．2 –标记名词典 (3)1．3 –动画链接 (4)1．4- InTouch QuickScript (5)1．5- 安全性 (6)1．6- 报警和事件 (6)1．7- 实时和历史趋势 (7)1．8- I/O通讯 (8)二．人机操作界面说明 (9)三．TRICON硬件 (21)3．1 TRICONEX概述 (21)3．1．1 容错技术 (21)3．1．2 Tricon系统的特点 (22)3．1．3系统配置 (22)3．2 TRICONEX的设计与结构 (24)3．2．1 工作原理 (24)3．2．2 基本部件 (25)3．3 TRICON 系统维护 (31)四．TS1131编程 (34)4．1硬件组态 (34)4．2 软件组态 (51)4．3 SOE功能： (60)4．4 诊断面板 (67)一InTouch组态1．1 - InTouch 简介●Wonderware 公司是英国Invensys 集团的一个子公司，创建于1987年4月，开发基于 PC及其兼容计算机的、应用于工业及过程自动化领域的人机界面(HMI)软件。
●InTouch HMI 软件Intouch 是Wonderware 公司开发的世界上第一个集成的、基于组件的MMI系统——Factory Suite 2000中的一个核心组件。
它具有世界领先的HMI和面向对象的图形开发环境，便于高效、快捷地配置用户的应用程序。
Wonderware® InTouch® for FactorySuite®为以工厂和操作人员为中心的制造信息系统提供了可视化工具。
●InTouch的广泛用途（1） InTouch HMI软件用于可视化和控制工业生产过程它提供了一种易用的开发环境和广泛的功能，使工程师能够快速地建立、测试和部署强大的连接和传递实时信息的自动化应用。

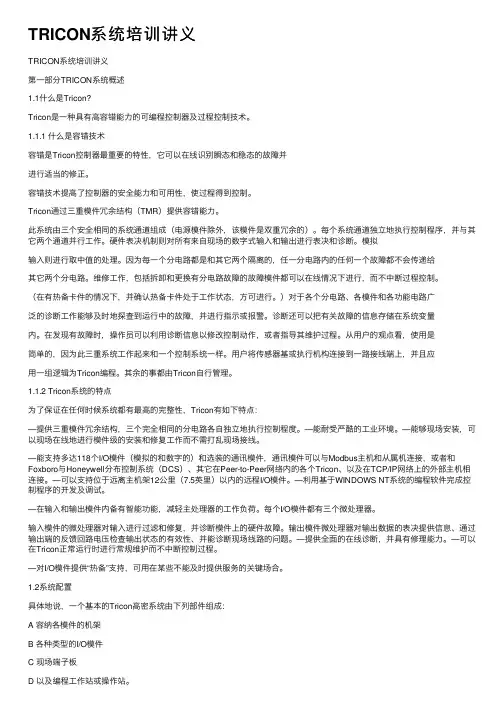

TRICON系统培训讲义TRICON系统培训讲义第⼀部分TRICON系统概述1.1什么是Tricon?Tricon是⼀种具有⾼容错能⼒的可编程控制器及过程控制技术。
1.1.1 什么是容错技术容错是Tricon控制器最重要的特性，它可以在线识别瞬态和稳态的故障并进⾏适当的修正。
容错技术提⾼了控制器的安全能⼒和可⽤性，使过程得到控制。
Tricon通过三重模件冗余结构（TMR）提供容错能⼒。
此系统由三个安全相同的系统通道组成（电源模件除外，该模件是双重冗余的）。
每个系统通道独⽴地执⾏控制程序，并与其它两个通道并⾏⼯作。
硬件表决机制则对所有来⾃现场的数字式输⼊和输出进⾏表决和诊断。
模拟输⼊则进⾏取中值的处理。
因为每⼀个分电路都是和其它两个隔离的，任⼀分电路内的任何⼀个故障都不会传递给其它两个分电路。
维修⼯作，包括拆卸和更换有分电路故障的故障模件都可以在线情况下进⾏，⽽不中断过程控制。
（在有热备卡件的情况下，并确认热备卡件处于⼯作状态，⽅可进⾏。
）对于各个分电路、各模件和各功能电路⼴泛的诊断⼯作能够及时地探查到运⾏中的故障，并进⾏指⽰或报警。
诊断还可以把有关故障的信息存储在系统变量内。
在发现有故障时，操作员可以利⽤诊断信息以修改控制动作，或者指导其维护过程。
从⽤户的观点看，使⽤是简单的，因为此三重系统⼯作起来和⼀个控制系统⼀样。
⽤户将传感器基或执⾏机构连接到⼀路接线端上，并且应⽤⼀组逻辑为Tricon编程。
其余的事都由Tricon⾃⾏管理。
1.1.2 Tricon系统的特点为了保证在任何时候系统都有最⾼的完整性，Tricon有如下特点：—提供三重模件冗余结构，三个完全相同的分电路各⾃独⽴地执⾏控制程度。
—能耐受严酷的⼯业环境。
—能够现场安装，可以现场在线地进⾏模件级的安装和修复⼯作⽽不需打乱现场接线。
—能⽀持多达118个I/O模件（模拟的和数字的）和选装的通讯模件，通讯模件可以与Modbus主机和从属机连接，或者和Foxboro与Honeywell分布控制系统（DCS）、其它在Peer-to-Peer⽹络内的各个Tricon、以及在TCP/IP⽹络上的外部主机相连接。
