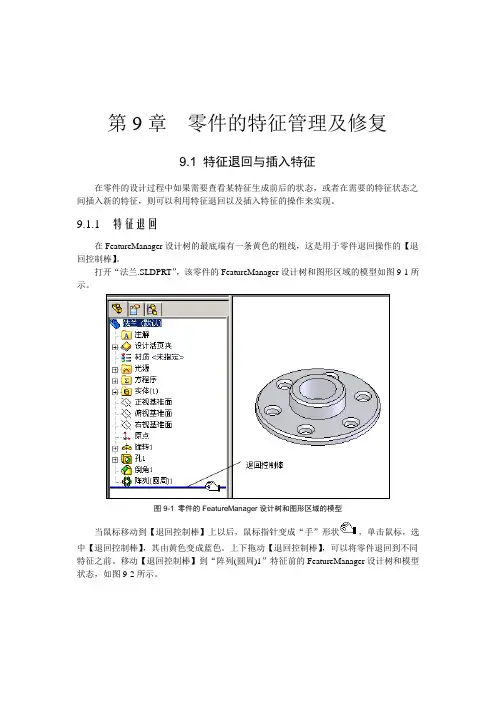

第9章零件的特征管理及修复9.1 特征退回与插入特征在零件的设计过程中如果需要查看某特征生成前后的状态，或者在需要的特征状态之间插入新的特征，则可以利用特征退回以及插入特征的操作来实现。
9.1.1 特征退回在FeatureManager设计树的最底端有一条黄色的粗线，这是用于零件退回操作的【退回控制棒】。
打开“法兰.SLDPRT”，该零件的FeatureManager设计树和图形区域的模型如图9-1所示。
图9-1 零件的FeatureManager设计树和图形区域的模型当鼠标移动到【退回控制棒】上以后，鼠标指针变成“手”形状，单击鼠标，选中【退回控制棒】，其由黄色变成蓝色。
上下拖动【退回控制棒】，可以将零件退回到不同特征之前。
移动【退回控制棒】到“阵列(圆周)1”特征前的FeatureManager设计树和模型状态，如图9-2所示。
2图9-2 零件退回当零件处于特征退回状态时，将无法访问该零件的工程图以及基于该零件的装配体，系统将被退回的特征按照压缩状态处理。
注意：系统不能保存处于特征退回状态的零件，在保存文件时将自动释放退回状态；另外，在重建模型时，将不考虑被退回的特征。
9.1.2 插入特征将FeatureManager设计树中的【退回控制棒】退回到需插入特征的位置，再依据生成特征的方法即可生成新的特征。
例如，现在需要对“法兰”中“孔1”特征添加一个【倒角】特征，并且需要和“孔1”同时进行阵列。
如果不使用零件退回，新建的倒角特征将位于“阵列(圆周)1”特征之后，编辑“阵列(圆周)1”定义时，不能选择倒角特征。
使用零件退回，在“阵列(圆周)1”特征前插入【倒角】特征。
具体操作如下：(1)将零件退回到“阵列(圆周)1”之前，如图9-2所示。
(2)添加【倒角】特征，则【倒角】特征被插入到“孔1”之后，“阵列(圆周)1”之前，如图9-3所示。
3图9-3 插入【倒角】特征(3) 拖动【退回控制棒】到最后，释放零件退回状态。

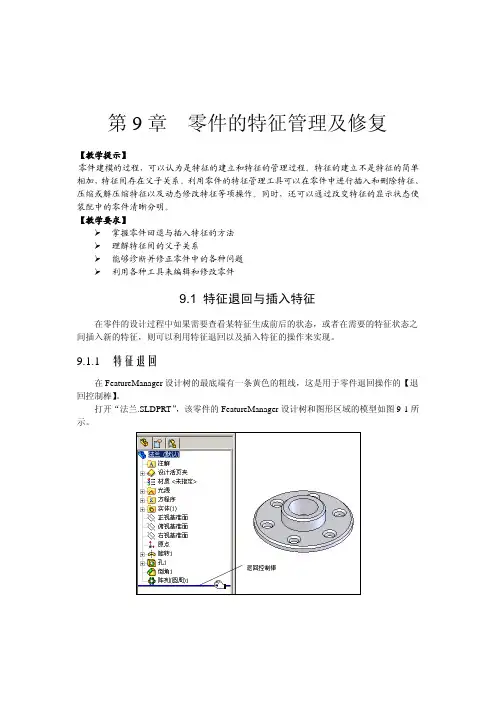

第9章零件的特征管理及修复【教学提示】零件建模的过程，可以认为是特征的建立和特征的管理过程。
特征的建立不是特征的简单相加，特征间存在父子关系。
利用零件的特征管理工具可以在零件中进行插入和删除特征、压缩或解压缩特征以及动态修改特征等项操作。
同时，还可以通过改变特征的显示状态使装配中的零件清晰分明。
【教学要求】掌握零件回退与插入特征的方法理解特征间的父子关系能够诊断并修正零件中的各种问题利用各种工具来编辑和修改零件9.1 特征退回与插入特征在零件的设计过程中如果需要查看某特征生成前后的状态，或者在需要的特征状态之间插入新的特征，则可以利用特征退回以及插入特征的操作来实现。
9.1.1 特征退回在FeatureManager设计树的最底端有一条黄色的粗线，这是用于零件退回操作的【退回控制棒】。
打开“法兰.SLDPRT”，该零件的FeatureManager设计树和图形区域的模型如图9-1所示。
图9-1 零件的FeatureManager设计树和图形区域的模型当鼠标移动到【退回控制棒】上以后，鼠标指针变成“手”形状，单击鼠标，选中【退回控制棒】，其由黄色变成蓝色。
上下拖动【退回控制棒】，可以将零件退回到不同特征之前。
移动【退回控制棒】到“阵列(圆周)1”特征前的FeatureManager设计树和模型状态，如图9-2所示。
图9-2 零件退回当零件处于特征退回状态时，将无法访问该零件的工程图以及基于该零件的装配体，系统将被退回的特征按照压缩状态处理。
注意：系统不能保存处于特征退回状态的零件，在保存文件时将自动释放退回状态；另外，在重建模型时，将不考虑被退回的特征。
9.1.2 插入特征将FeatureManager设计树中的【退回控制棒】退回到需插入特征的位置，再依据生成特征的方法即可生成新的特征。
例如，现在需要对“法兰”中“孔1”特征添加一个【倒角】特征，并且需要和“孔1”同时进行阵列。
如果不使用零件退回，新建的倒角特征将位于“阵列(圆周)1”特征之后，编辑“阵列(圆周)1”定义时，不能选择倒角特征。
