防火建筑的防排烟措施

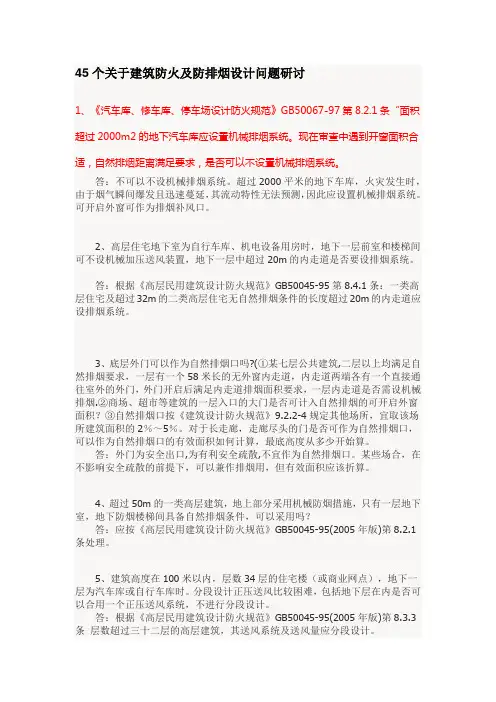

45个关于建筑防火及防排烟设计问题研讨

1、《汽车库、修车库、停车场设计防火规范》GB50067-97第8.2.1条“面积超过2000m2的地下汽车库应设置机械排烟系统。现在审查中遇到开窗面积合适，自然排烟距离满足要求，是否可以不设置机械排烟系统。

答：不可以不设机械排烟系统。超过2000平米的地下车库，火灾发生时，由于烟气瞬间爆发且迅速蔓延，其流动特性无法预测，因此应设置机械排烟系统。可开启外窗可作为排烟补风口。

2、高层住宅地下室为自行车库、机电设备用房时，地下一层前室和楼梯间可不设机械加压送风装置，地下一层中超过20m的内走道是否要设排烟系统。

答：根据《高层民用建筑设计防火规范》GB50045-95第8.4.1条：一类高层住宅及超过32m的二类高层住宅无自然排烟条件的长度超过20m的内走道应设排烟系统。

3、底层外门可以作为自然排烟口吗?(①某七层公共建筑,二层以上均满足自然排烟要求，一层有一个58米长的无外窗内走道，内走道两端各有一个直接通往室外的外门，外门开启后满足内走道排烟面积要求，一层内走道是否需设机械排烟.②商场、超市等建筑的一层入口的大门是否可计入自然排烟的可开启外窗面积？③自然排烟口按《建筑设计防火规范》9.2.2-4规定其他场所，宜取该场所建筑面积的2％～5％。对于长走廊，走廊尽头的门是否可作为自然排烟口，可以作为自然排烟口的有效面积如何计算，最底高度从多少开始算。

答：外门为安全出口,为有利安全疏散,不宜作为自然排烟口。某些场合，在不影响安全疏散的前提下，可以兼作排烟用，但有效面积应该折算。

4、超过50m的一类高层建筑，地上部分采用机械防烟措施，只有一层地下室，地下防烟楼梯间具备自然排烟条件，可以采用吗？

答：应按《高层民用建筑设计防火规范》GB50045-95(2005年版)第8.2.1条处理。

5、建筑高度在100米以内，层数34层的住宅楼（或商业网点），地下一层为汽车库或自行车库时。分段设计正压送风比较困难，包括地下层在内是否可以合用一个正压送风系统，不进行分段设计。

防排烟的主要方法

防排烟的目的就是对火灾烟气进行有效地控制，以使火灾现场人员免遭烟气毒害。防烟就是防止烟气侵入疏散通道及重要房间，同时防止火灾时烟气的大量产生。排烟就是在火灾初期对已产生的烟气迅速地排除以防其集聚和扩散蔓延，避免人员与烟气的直接接触，为人员的疏散创造有利条件。防排烟的方法有：

1) 设置机械送风、排烟系统，对保护区域实行正压送风防烟和机械排烟。

2) 设置自然通风设施，利用烟气的热浮力特性进行自然排烟。

3) 对建筑进行防烟分隔，防止烟气扩散；建立防烟封闭避难区，为疏散人员提供临时的安全场所。

4) 对建材和家具进行阻燃、消烟处理，减少发烟量。

5) 喷洒化学消烟剂或水雾消除烟气中的有毒成分及烟尘粒子，减少烟气的毒性。

另外，国内外学者还探讨了采用吹吸式空气幕进行防烟的技术．空气幕即是由平面平行射流形成的具有一定刚度的气体幕墙。气幕刚度的大小主要取决于射流出口的动量流率。当气幕动量达到一定水平时就能阻挡烟气气流，使烟气不能进入保护区域。目前在建筑防排烟领域空气幕防烟技术还未达到实用化程度。

高层建筑设置防排烟的有关规定

防烟设施的设置取决于该建筑是否设置防烟楼梯间和消防电梯。设置防烟楼梯间的建筑是一类建筑和除单元式和通廊式住宅外的建筑高度超过32 m的二类建筑以及塔式住宅。设置消防电梯的建筑是一类公共建筑，高度超过32m的二类公共建筑，塔式住宅以及十二层及以上的单元式和通廊式住宅。

一类建筑和建筑高度超过32m的二类建筑应设置排烟设施。

除建高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，满足开窗面积条件的防烟楼梯间及其有室，消防电梯前室和合用前室，均可采用自然排烟方式，内走道和房间采用自然排烟方式时不受上述建筑高度限制。

高层建筑内的房间，面积超过100m2，且经常有人停留或可燃物较多的无外窗房间或开窗面积小于2%房间面积的房间需要设置机械排烟系统。有些房间如超市、商场等，虽然具有可开启外窗，外窗面积也能达到自然排烟要求，但房间内最不利点至最近外面或疏散通道的距离超过30m，这类房间仍需采用机械排烟方式。

三、防火、防排烟设备及部件

防火、防排烟设备及部件主要有防火阀、排烟阀及排烟风机等。

1．防火阀

防火阀是防火阀、防火调节阀、防烟防火阀及防火风口的总称。防火阀与防火调节阀的区别在于叶片的开度能否调节。

（1）防火阀的控制方式

防火阀的控制方式有热敏元件控制、感烟感温器控制及复合控制等。复合控制方式为上述两种控制方式的组合方式，设备中既含有热敏元件，也含有感烟感温器。

（2）防火阀的阀门关闭驱动方式

防火阀的阀门关闭驱动方式有重力式、弹簧力驱动式、电机驱动式及气动驱动式等四种。

（3）常用的防火阀

 ① 重力式防火阀。分矩形和圆形两种。防火阀平时处于常开状态。

当需要重新开启阀门时，旋松自锁簧片前的螺栓，手握操作杆，摇起阀板或叶片，接上易熔片，摆正自锁簧片，旋紧螺栓后防火阀恢复正常工作状态。

 ② 弹簧式防火阀。弹簧式防火阀有矩形和圆形两种。

当需要重新开启阀门时，装好易熔片和温度熔断器，摇起叶片或阀板并固定在温度熔断器内芯上，防火阀便恢复正常工作状态。

 ③ 弹簧式防火调节阀。有矩形和圆形两种。平时常开作为风量调节用的防火调节阀，当发生火灾且空气温度高于70℃时，易熔片熔断，致使熔断器销钉打下离合器垫板，离合器脱开，轴两端的扭转弹簧释放，阀门的叶片关闭。

 ④ 防烟防火调节阀。有矩形和圆形两种。可应用于有防烟防火要求的空调、通风系统，其构造与防火调节阀基本相同，复位方式和风量调整方法与防火调节阀相同。

 ⑤ 防火风口。应用于有防火要求的通风、空调系统的送风口、回风口及排风口处。

 ⑥ 气动式防火阀。用于与卤代烷1211和1301自动灭火系统连动的通风、空调风管。气动防火阀手动复位时必须将系统先卸压，再复位、开启。

 ⑦ 电动防火阀。安装在有防火要求的通风、空调风管上，发生火灾时电源切断，复位弹簧立即关闭阀门。阀门通电后即可开启复位。

第1篇

随着城市化进程的加快，高层建筑、超高层建筑和大型公共建筑日益增多，这些建筑物的消防安全问题成为社会关注的焦点。防火排烟系统作为建筑物消防安全的重要组成部分，其设计、施工和维护至关重要。本文将从以下几个方面详细介绍建筑物防火排烟措施。

一、防火分区与防烟分区

1. 防火分区

防火分区是指采用防火墙、楼板等防火分隔设施，将建筑物内划分为若干个在一定时间内能够防止火灾蔓延的局部空间。防火分区的主要目的是控制火势蔓延，为人员疏散和消防扑救提供有利条件。

（1）防火墙：防火墙是防火分区的核心，应具有不少于3小时的耐火极限。防火墙应设置在建筑物的主要通道、楼梯间、电梯井等部位。

（2）楼板：楼板应采用不燃或难燃材料，其耐火极限应不低于1.5小时。

（3）防火门：防火门应设置在防火分区之间的通道、楼梯间、电梯井等部位，其耐火极限应不低于1.5小时。

2. 防烟分区

防烟分区是指采用防烟分区设施，将建筑物内划分为若干个在一定时间内能够防止烟气进入的局部空间。防烟分区的主要目的是防止烟气扩散，保障人员疏散和消防扑救。

（1）防烟分区设施：防烟分区设施主要包括防烟楼梯间、防烟前室、防烟电梯井等。

（2）防烟楼梯间：防烟楼梯间应设置在建筑物的主要通道、楼梯间、电梯井等部位，其内部不应设置可燃物。

（3）防烟前室：防烟前室应设置在防烟楼梯间前，其内部不应设置可燃物，且应设置机械加压送风系统。

二、防火排烟系统

1. 防火排烟系统组成 防火排烟系统主要由以下几部分组成：

（1）排烟风机：排烟风机是防火排烟系统的核心设备，其作用是将烟气排至室外。

（2）排烟管道：排烟管道用于连接排烟风机和排烟口，应采用不燃或难燃材料。

（3）排烟口：排烟口是烟气排出的通道，应设置在建筑物的主要通道、楼梯间、电梯井等部位。

（4）防火阀：防火阀是防火排烟系统的关键设备，其作用是在火灾发生时自动关闭，防止烟气逆流。

2. 防火排烟系统分类
