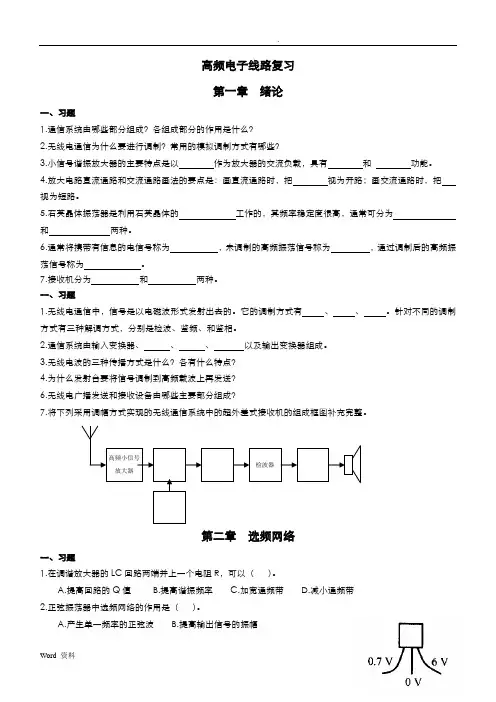

Word 资料 高频电子线路复习
第一章 绪论
一、习题
1.通信系统由哪些部分组成？各组成部分的作用是什么？
2.无线电通信为什么要进行调制？常用的模拟调制方式有哪些？
3.小信号谐振放大器的主要特点是以 作为放大器的交流负载，具有
和 功能。
4.放大电路直流通路和交流通路画法的要点是：画直流通路时，把 视为开路；画交流通路时，把
视为短路。
5.石英晶体振荡器是利用石英晶体的 工作的，其频率稳定度很高，通常可分为
和 两种。
6.通常将携带有信息的电信号称为 ，未调制的高频振荡信号称为 ，通过调制后的高频振荡信号称为 。
7.接收机分为 和 两种。
一、习题
1.无线电通信中，信号是以电磁波形式发射出去的。它的调制方式有 、 、 。针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
2.通信系统由输入变换器、 、 、 以及输出变换器组成。
3.无线电波的三种传播方式是什么？各有什么特点？
4.为什么发射台要将信号调制到高频载波上再发送？
6.无线电广播发送和接收设备由哪些主要部分组成？
7.将下列采用调幅方式实现的无线通信系统中的超外差式接收机的组成框图补充完整。
第二章 选频网络
一、习题
1.在调谐放大器的LC回路两端并上一个电阻R，可以（ ）。
A.提高回路的Q值 B.提高谐振频率 C.加宽通频带 D.减小通频带
2.正弦振荡器中选频网络的作用是（ ）。
A.产生单一频率的正弦波 B.提高输出信号的振幅 高频小信号放大器 检波器
南京工程学院备课稿纸
第1章 绪论 1
第1章 绪 论
1.1 引 言
信息科学技术迅猛发展，在社会各个领域得到越来越广泛的应用。这种发展的动因和显著特点之一是计算机技术和数字通信技术的快速发展以及计算机网络与通信网的相互融合，使得因特网迅速发展，并从有线扩展到无线。
各种类型的数字通信网是因特网的载体。
数据通信是计算机和通信这两种技术的相互渗透和相互结合的产物。
有关数字通信的研究主要是从网络的物理层研究数字信号的传输机理及其可靠性和有效性，为建立高可靠的、高效的因特网提供坚实的物理基础。
现代通信系统几乎采用的都是数字通信技术，所以，较多地讲授数字通信原理。
1.2 通信的定义
一般的说：通信是指由一地向另一地进行消息的有效传递。
应用例子：古代的有烽火台、邮递；近代的有信号灯、电话、网络等。
由于电、光传递信息快、准确可靠，这类传递信息方式称为“电信”，电信已习惯指通信。
1.3 通信系统的组成
1. 通信系统模型
通信例子：电报、电话、可视电话、广播、电视、雷达、遥测遥控系统等。
通信系统用图加以抽象概括：
信息源：把各种可能消息转换成原始电信号。如麦克风。
发送设备：将原始电信号变换成利于在信道传输的信号。广播电台、电视发射塔、计算机COM口。
信道：信号传输通道。如自由空间、导线。
接收设备：从接收信号恢复相应的原始信号。收音机、电视机。
受信者：将原始电信号转换成消息。喇叭、TV显象管、显示器。
噪声源：信道中噪声以及分散在通信系统其它各处的噪声集中表示。
通信原理的讨论是围绕着通信系统的模型展开的。
关于模型：
将研究的问题抽象成模型再研究是科学研究的一般方法。
在“物理” 课程中，研究物体的运动速度是先将物体抽象成一个质点或者刚体，然后再建立数学模型。
在“电路”课程中，正弦电压源信号是一种基本的数学模型。
第一章 绪论
1. 调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？
2. 什么是接收机的灵敏度？
接收机的灵敏度指接受弱信号的能力。
3．无线电电波的划分，P12 例：我国CDMA手机占用的CDMA1X，800MHz频段，按照无线电波波段划分，该频段属于什么频段？
甚低频（VLF）：10~30kHz 低频（LF）：30~300kHz
中频（MF）：300~3000kHz 高频（HF）：3~30MHz
甚高频（VHF）:30~300MHz 超高频（UHF）:300~3000MHz
特高频（SHF）:3000~30000MHz 极高频：30~300GHz
第三章
1．什么叫通频带？什么叫广义失谐？
当回路的外加信号电压的幅值保持不变，频率改变为w=w1或w=w2时，回路电流等于谐振值的1/2倍，w2-w1称为回路的通频带。
广义失谐
2． 串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？
串联电抗
并联电抗
3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路?
串联谐振回路适用于信号源内阻小的和电阻不大的，并联谐振回路适用于信号源内阻大的。
4．电感抽头接入和电容抽头接入的接入系数？
5．Q值的物理意义是什么?Q值由哪些因素决定,其与通频带和回路损耗的关系怎样?
回路Q值与回路电阻R成反比，考虑信号源和负载的电阻后，Q值下降
Q值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的选择性越好，Q与回路通频带成反比。
在串联回路中：0LSLwLQRRR ，SLRR使回路Q值降低，谐振曲线边钝。
在并联回路中：1()1PLPPpPLSSLQQRRwLGGGRR, PR和SR越小，LQ值下降越多，因而回路通频带加宽，选择性变坏。
6．串联谐振电路Q值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的关系是怎样的？
关于《通信电子线路》课程的习题安排：
第一章习题参考答案：
1-1：
1-3：
解：
1-5： 解：
第二章习题解答：
2-3, 解：
2-4，由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？
答：减小Q值或减小并联电阻
2-5，信号源及负载对谐振回路有何影响，应该如何减弱这种影响？
答：
1、信号源内阻及负载对串联谐振回路的影响：通常把没有接入信号源内阻和负载电阻时回路本身的Q值叫做无载Q（空载Q值）
如式
通常把接有信号源内阻和负载电阻时回路的Q值叫做有载QL,如式
为空载时的品质因数为有载时的品质因数 QQQQLL可见
结论：
串联谐振回路通常适用于信号源内阻Rs很小 (恒压源）和负载电阻RL也不大的情况。
2、信号源内阻和负载电阻对并联谐振回路的影响
2-8，回路的插入损耗是怎样引起的，应该如何减小这一损耗？
答：由于回路有谐振电阻Rp存在，它会消耗功率因此信号源送来的功率不能全部送给负载RL，有一部分功率被回路电导gp所消耗了。回路本身引起的损耗称为插入损耗，用Kl表示
无损耗时的功率，若Rp = ， gp = 0则为无损耗。
有损耗时的功率
插入损耗
通常在电路中我们希望Q0大即损耗小，其中由于回路本身的LgQ0p01，而LgggQ0LpsL)(1 。 2-11,
ooQRLQLSLRRRLQ0Lpsppppppp11RRRRQQGCLGQL故同相变化。与LSLRRQ、性。较高而获得较好的选择以使也较大的情况,很大，负载电阻内阻并联谐振适用于信号源LLSQRR11PPKl率回路有损耗时的输出功率回路无损耗时的输出功L2LssL201gggIgVPL2pLssL211ggggIgVP20L1111QQPPKl 2-12,
