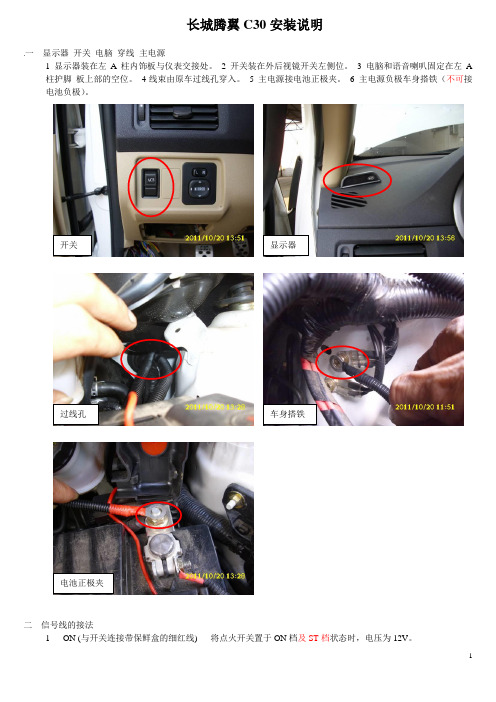

.一显示器开关电脑穿线主电源1 显示器装在左A柱内饰板与仪表交接处。
2 开关装在外后视镜开关左侧位。
3 电脑和语音喇叭固定在左A柱护脚板上部的空位。
4线束由原车过线孔穿入。
5 主电源接电池正极夹。
6 主电源负极车身搭铁（不可接电池负极）。
开关显示器过线孔车身搭铁电池正极夹二信号线的接法1 ON (与开关连接带保鲜盒的细红线) 将点火开关置于ON档及ST档状态时，电压为12V。
2 刹车信号线制动踏板踩下12V。
3 油门踏板信号线点火开关置于ON档，油门踏板踩到底4.5V，不踩0.4V。
4 离合信号线点火开关置于ON档，踩下离合踏板搭铁。
5 节气门信号线点火开关置于ON档，节气门翻板全开4.5V，关闭0.4V。
6 车速信号线用车速放大器接左前轮速信号,ON档0V。
7转速信号怠速状态，万用表示值800HZ；加速至2000r/min，万用表示值2000HZ，放大器接曲轴位置感传器信号ON 蓝红刹车红黑油门踏板4#棕黄离合开关白绿节气门1#绿车速车速放大器接左前轮速黄白转速放大器接蓝黄注意波箱上方的发动机线束整体吊起一点。
三换挡力安装1 拆下挂档线开孔。
2 换挡力单体固定在换挡线上。
3 调整到换挡力单体上的套筒与所开孔同心紧固。
拆下挂挡拉线四1 拆掉分泵的两个固定螺栓。
2 扳开分泵，将拉套套在分离拨叉上，分泵推杆穿过拉套另一侧的孔位对正拨叉凹坑装回分泵。
3 使拉套固定螺杆的空心对正拨叉凸位拧紧。
五机构安装1 拆下分泵油管固定支架，油管往下扳一点。
2 机构大支架固定到波箱上。
3 机构靠大支架右侧固定，上面用小支架与波箱固定。
4 连接拉套，调节拉杆，使拉杆在离合器结合位还有一点活动余量。
三颗固定螺丝分泵油管下移大支架机构固定六档位传感器的安装1 将档位板固定在换挡轴盖上。
2 将磁柱支架固定在换挡轴臂上。
3 空档将磁头调整正对档位板中间霍尔元件。
磁柱支架套上换挡轴臂固定档位板磁头与档位板间距5 待系统安装完成后，打开ACS开关，钥匙拧到ON档，挂入每个档位并用力摇晃。

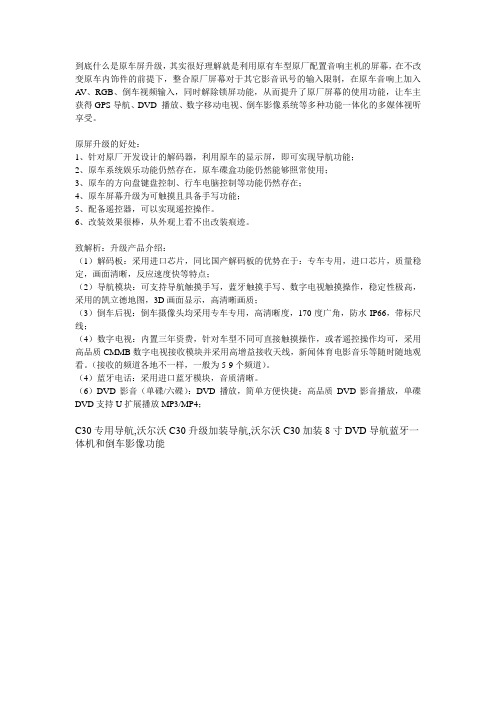

到底什么是原车屏升级，其实很好理解就是利用原有车型原厂配置音响主机的屏幕，在不改变原车内饰件的前提下，整合原厂屏幕对于其它影音讯号的输入限制，在原车音响上加入A V、RGB、倒车视频输入，同时解除锁屏功能，从而提升了原厂屏幕的使用功能，让车主获得GPS导航、DVD 播放、数字移动电视、倒车影像系统等多种功能一体化的多媒体视听享受。
原屏升级的好处：1、针对原厂开发设计的解码器，利用原车的显示屏，即可实现导航功能；2、原车系统娱乐功能仍然存在，原车碟盒功能仍然能够照常使用；3、原车的方向盘键盘控制、行车电脑控制等功能仍然存在；4、原车屏幕升级为可触摸且具备手写功能；5、配备遥控器，可以实现遥控操作。
6、改装效果很棒，从外观上看不出改装痕迹。
致解析：升级产品介绍：（1）解码板：采用进口芯片，同比国产解码板的优势在于：专车专用，进口芯片，质量稳定，画面清晰，反应速度快等特点；（2）导航模块：可支持导航触摸手写，蓝牙触摸手写、数字电视触摸操作，稳定性极高，采用的凯立德地图，3D画面显示，高清晰画质；（3）倒车后视：倒车摄像头均采用专车专用，高清晰度，170度广角，防水IP66，带标尺线；（4）数字电视：内置三年资费，针对车型不同可直接触摸操作，或者遥控操作均可，采用高品质CMMB数字电视接收模块并采用高增益接收天线，新闻体育电影音乐等随时随地观看。
（接收的频道各地不一样，一般为5-9个频道）。
（4）蓝牙电话：采用进口蓝牙模块，音质清晰。
（6）DVD影音（单碟/六碟）：DVD播放，简单方便快捷；高品质DVD影音播放，单碟DVD支持U扩展播放MP3/MP4；C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能Y amaxunwudan 3-11。
长城腾翼C30发动机电脑板故障案例故障原因：这个故障是外地学员遇到的问题，自己解决不了，把电脑板、防盗盒寄过来维修。
故障是油门踏板位置传感器电压低，在当地把电脑版拿去维修，修电脑板的师傅无法维修，只能更换，但是换了3个电脑板，故障依然没解决。
维修过程：拆开四个电脑板，发现有的CPU损坏，有的喷油驱动损坏，有的电源芯片损坏，八角码片有更换过的痕迹。
经过仔细观察，找到原始的电脑板，上面的零件比较齐全，找到ME7的电脑版针脚图，接到ECU电脑测试平台，把防盗盒接到上海交通防盗测试平台。
经线路接好后，打开点火开关，模拟着车，调整转速，有点火驱动信号，但没喷油信号，于是在他寄过来的电脑中拆一个喷油驱动过来换上，前两个都不行，换到最后一个才有信号，但是喷油脉宽偏低，喷油器无法工作。
于是测试平台摸拟冷却液温度低的信号，那么喷油脉宽应该变长，再看喷油脉宽，发现才0.6毫秒，可以看出喷油脉宽不对。
因为这几个电脑都是别人换的，可能编程过，或者维修时某些步骤操作不当，从而导致CPU不能正常工作。
问题解决：于是买一个新的电脑板，装在电脑板测试平台上，长城交通防盗盒也接上，用多模或JMD46芯片生成长城交通46芯片，打开点火开关，模拟着车，喷油脉宽刚开始12毫秒，而后慢慢下降到6毫秒。
跟之前的对比就可以看得出来，他所买的电脑版都是二手的，这就是问题的关键，不知道里面的数据是不是正确的，各个驱动模块能否正常工作，换电脑要考虑的问题很多，比如防盗。
经过维修，测试，解决问题。
维修总结：这个故障里面有一个现象，有喷油信号，而喷油器不工作，这就是大家容易忽略的，喷油器工作的时间是根据发动机电脑控制的，发动机根据各个传感器的信号，判断发动机处于什么状况，计算出喷油脉宽，假如ECU内部程序错乱，就会造成喷油时间不能在合理范围内，发动机就不能正常工作。
大家要通过现象，深入了解本质。
希望这个案例能给大家带来帮助。
沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能随着我国经济的高速发展，越来越多的家庭都是有车一族，而伴随着人们对精神生活的高度追求，车子不仅是一样交通工具，更是成为日常生活中必不可少的一部分。
什么是原车屏幕升级？原车屏幕升级是利用原车自带的屏幕，通过加装韩国解码器，再加专用导航模块和触摸屏实现的功能。
原车屏幕升级的好处？1、利用原车的显示屏，对原车屏幕升级加装，实现导航功能。
2、本产品解码器由韩国进口，确保产品品质可靠。
3、专业的技术施工团队，确保安全可靠。
4、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。
5、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。
原车屏幕升级的特点：1、韩国台湾核心部件；特技技师安装施工。
2、加装专用触摸板，实现触摸手写的功能。
3、本产品适合原车带显示屏不带导航或带导航不带中国导航地图的不同年份沃尔沃C30所有车型。
4、原厂开发设计，为无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。
5、利用原车的显示屏，对原车屏幕升级加装，实现导航功能。
6、本产品解码器由韩国进口，确保产品品质可靠。
7、专业的技术施工团队，确保安全可靠。
8、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。
9、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。
沃尔沃C30加装8寸DVD导航蓝牙一体机和倒车影像功能——原车没有拆之前拆下网罩安装好后没有开启效果沃尔沃C30DVD导航主菜单界面蓝牙配对蓝牙菜单界面USB选择内容界面沃尔沃C30加装凯立德导航界面C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30加装8寸DVD 导航蓝牙一体机和倒车影像功能C30专用导航,沃尔沃C30升级加装导航,沃尔沃C30升级加装导航沃尔沃C30升级加装导航沃尔沃C30升级加装导航沃尔沃C30加装数字电视功能沃尔沃C30加装数字电视功能沃尔沃C30加装数字电视功能沃尔沃C30加装数字电视功能沃尔沃C30加装倒车影像功能沃尔沃C30倒车影像功能展示：沃尔沃C30加装倒车摄像头安装位置：Yamaxuyangting:12-17。
汽车车载电子狗的改装在现代社会中，随着人们生活水平的不断提高，汽车成为了人们生活中必不可少的一部分。
然而，随着城市化进程的加快，道路交通拥堵现象越来越严重，在这样的情况下，车辆的行驶安全问题日益凸显。
为了保障行车的安全性，车载电子狗这一装置也越来越受车主们的热烈欢迎。
因此，汽车车载电子狗的改装备受关注。
一、什么是车载电子狗车载电子狗，也被称作GPS雷达反制器，是一种可以检测道路上的雷达信号，并以声光提醒的车载装置。
它使用GPS定位与雷达技术结合，可有效提醒驾驶员前方的超速测控、红绿灯违章、远光灯亮等违规行为，从而实现安全出行。
二、车载电子狗的改装车载电子狗可以有效的提醒驾驶人员前方路段的雷达测速设备，并且给予相应的提示。
但是，由于一些对信赖和速度的不满意，很多车主都希望改装跟经典版做比较，方便选择雷达设备的提示信息，因此对车载电子狗的改装需求日益增加。
改装车载电子狗有以下几种方式：1.更换语音提示音：这是一种简单的改装方法，只需要对设备的提示音进行更换。
只需要将语音提示音文件下载到U盘中，并连接到车载电子狗设备，按照所需的操作即可完成更换。
2.特殊功能需求改装：车主有时会因为私人需求而需要车载电子狗设备进行个性化设置。
可以通过修改设备的程序以实现特殊要求。
3.功能增强改装：车载电子狗也可以通过增加功能进行改装，比如添加GPS位置记录、车速显示、导航、音乐等功能，能让车主得到更强的使用体验。
4.增加外部设备接口：此种方式通过改装电子狗设备的接口或者添加其他增强设备，如视频设备、倒车雷达、方向盘控制等来实现辅助及安全性能的增强。
5.厂家改装升级：随着市场竞争的激烈，厂家为了吸引更多的消费者，也不断进行产品升级和改装，使车载电子狗的性能得到增强。
因此，如果车主对电子狗设备出现不安全、功能不够、易宕机等问题，可以选择厂家改装服务。
三、车载电子狗的安装方式车载电子狗的安装方式有以下几种：1.直插式安装：在对车内线缆进行处理后，将电子狗插入到点烟器中即可。

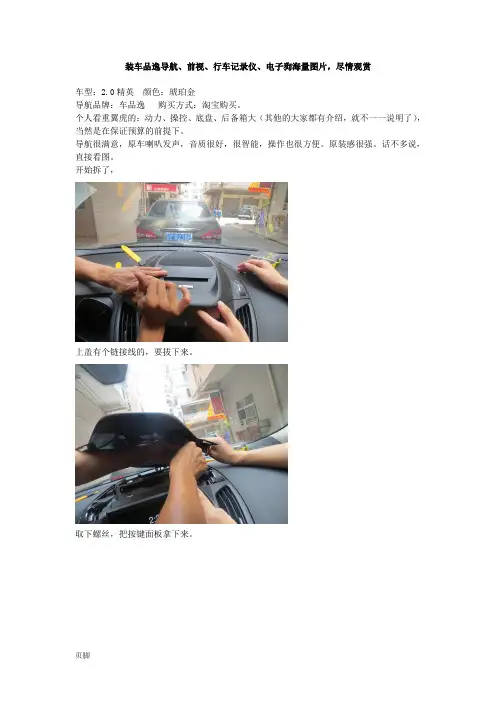

装车品逸导航、前视、行车记录仪、电子狗海量图片，尽情观赏车型：2.0精英颜色：琥珀金导航品牌：车品逸购买方式：淘宝购买。
个人看重翼虎的：动力、操控、底盘、后备箱大（其他的大家都有介绍，就不一一说明了），当然是在保证预算的前提下。
导航很满意，原车喇叭发声，音质很好，很智能，操作也很方便。
原装感很强。
话不多说，直接看图。
开始拆了，上盖有个链接线的，要拔下来。
取下螺丝，把按键面板拿下来。
拔出这里的一条连接线貌似有4个螺丝，取下来。
把连接屏的线拔下来。
取完之后，就是这样的了。
在屏内加装了导航模块。
正面反面电子狗探头装好后的效果图电子狗的电源线接到电瓶上。
把储物箱这里这块板取下来，行车记录仪的线和GPS天线要从这里出来。
从中控这里穿到储物箱的另一边这里出来。
前视的线，要把储物箱拆了，看图。
储物箱里面这里有一个空，可以传到发动机仓。
行车记录仪的线，从这里进去，沿着那个缝藏好线。
相机没电了，下面都是用手机拍的，拍出来的效果不是很好。
前视摄像头这样传过来。
插头对插，不需要破线。
装好的效果图行车记录仪的位置把原车屏装回去。
装上去后，要先测试，没问题后在装好。
原车的倒车影像。
加装好的前视，速度低于40码就会自动出现，非常智能。
不想看按星1键退出。
测试后没有问题，把按键面板和上盖装好。
按键面板装好，按压到位。
顶盖的那个线插好，按压到位。
装好后，福特的LOGO设置界面原车的界面胎压的界面，我没有装胎压。
这个很重要，原车的USB是不能播放视频的，只能用导航的USB来播放视频，这个USB还可以升级地图，比那种用薄膜线引出来的高级太多了，升级系统也是用这个USB。
音量长按弹片，进入导航主界面。
导航谢谢大家欣赏，斑猪，你懂的。
页脚。
看到过很多腾翼C30车友加装车载电脑，好多都是组装小型机箱，ITPS电脑控制的。
刚好手里有一台闲置的DELL 1400笔记本，配置为CPU酷睿T5470、内存1G、硬盘120G、
集成声卡、显卡、WIFI、4个USB接口等，所以就有了把笔记本电脑改装成车载导航、全
车可视（前、后、左右视）的想法，有了想法就开始实施，在查阅各大网站改装车载电脑
的贴子后，我开始了自己的DIY历程。
电路图（点击此图可查看大图）
先淘了一个逆变器，规格为12V逆变为20V（刚开始也想过12V逆变220V，再连接笔记本原装电源适配器，后考虑电源功率损耗太多，所以放弃此方案），此方案也相对安全一些（无高压），这是我淘到的逆变器，国外原装品牌配件。
质量非国产可比。
整体铝合金铸造外壳。
保证散热和输出稳定。
生产地见图中标签。
逆变器电脑输出接口为标准的3.5mm电源接口，再准备一根电源线，一头连逆变器，另一侧连电脑（电源的供给要解决的难点就是DELL 1400的电源接口为三针的接头，电源接口中间的针是检测信号用的，普通网购适用于DELL笔记本7.4*5.0mm的接口都不能正常给1400充电，后来将以前购买的山寨版DELL电源适配器拆开。
配置的多用途笔记本电源适配器，方便在车上长时间的使用各种型号的笔记本
笔记本供电及开关控制解决后，开始进行笔记本的电源开关引出工作，笔记本放在副驾下面，为方便开机特将笔记本开机按钮引到档位后面
前侧船形为后视摄像头视频控制，在Ⅰ档为视频开；中间的船形开关是控制前视及侧
视的，Ⅰ档为前视开，换到Ⅱ档后，后面的控制左右视的船形开关才通电；在中间船形开
关在Ⅱ档的情况下，Ⅰ档为左视开，Ⅱ档为右视开。
后视摄像头与AV2相接，前视及左右
视摄像头与AV1相接。
车内电源是从点烟器处取电，将点烟器从中控内取出，在点烟器的后面有两根电源线，红色的是正极，黑色的是负极，点烟器电源是钥匙转到ACC才有电，拔钥匙后显示器、摄
像头、笔记本电源及室内电子狗接收器等都全部断电。
电源控制按钮接负载处均加设线路保险管，用专用电源承插口进行连接负载，所有电
源线及信号线均用铬铁焊牢后，套热缩管
前置摄像头的电源线及信号线由左侧车门处进入驾驶室，侧视摄像头的电源线及信号线均由前车门内穿过胶管到中控面板。
拆前车门由专业装饰店进行，共花30元银子。
主要是自己实在无法将线在不拆前车门内板的情况下将线穿到驾驶室里，所以不得已花钱解决。
外置显示器是采用LMS700JF01 LVDS 7寸高分屏1024X600三星高分带触摸屏，此款屏支持1024*600的点对点显示，亮度高，当然此款屏的价格也挺高的，呵呵。
为了降低成本，屏是单独购买的（价格340元）、驱动板+触摸驱动板+外壳是一起购买的（价格215元），配件收到后开始进行组装，难点是触摸板的控制排线焊接引出，此款屏是自带的触摸屏，触摸屏排线比市售的排线窄（建议成套购买，如果动手能力强的话也可以自己组装）。
焊接使用的漆包线
触摸屏焊接完毕后开始进行显示屏的测试
以上取下笔记本屏线的原因是：取下笔记本屏线可使用外接显示器而不用使用切换键，另外可以节约电量
因为是7寸显示屏，无法放进中控上部的贮物盒内，经过比较只能放在中控上部的贮物盒的外侧，自己做了一个屏外壳，外壳上部和下部分别用防滑垫固定。
驱动板放进贮物盒内，本人安装的时候未拆中控，为了方便驱动板走线到笔记本，在贮物盒顶部用电烙铁开了一个约1CM*3CM的小洞，触摸屏USB线+VGA线+AV线等全部由此洞穿出，与有关设备相连。
VGA线及AV线屏电源线等因购买的线太短，且VGA的接头太大不容易穿过，自己用单独购买排线，重新焊接了VGA线和AV线。
这是闲置不用的7寸屏外壳
以下内容与其他车载电脑DIY内容相似：
1、笔记本电脑用专门防振海绵套上放到副驾驶座下面。
2、前视、左视、右视、后视摄像头的穿线及控制
购买的摄像头
安装完成的摄像头
车内观察室外情况
3、导航软件，因使用电脑几乎所有可运行的导航软件均可正常使用
4、GPS外置天线放在右侧的A柱内，已有贴叙述如何进行放置，不再详叙
5、另外还加装了USB视频采集卡，可实现通过笔记本电脑同时观察四个摄像的画面
电子狗
室内机安装位置
电子狗室外机安装位置
室外机电源走线，直接从电瓶取电，室外机的开关是靠发动机的运转来控制的，发动机关闭室外机就断电，发动机一启动室外机检测到电压脉冲变化，就自动启动工作。
所以不用担心车辆长期不用电瓶会馈电。
室内机电源也是从点烟器取电，从方向盘左侧向右走线，穿过副驾前的贮物箱，由右侧A柱向上到车顶，最后到车内后视镜的上方。
本次改装未解决的主要问题就是笔记本的音频与原车音响中间的音频连接问题，现在笔记本电脑的声音只能通过自身的小喇叭播放出来，不能通过汽车音响来进行播放，如果论坛里有哪个高手知道如何解决，望不惜赐教，在此先感谢（在不改原车音响及喇叭的前提下）
最后附上大家都关心的改装配件价格
1、征服者
GPS988
1000元
2、三星LMS700JF01 LVDS 7寸高分屏（含快
递） 340元
3、lms700jf01-001专用车载驱动板 1024X600 点对点显示 130元
4、7寸屏外
壳
30元
5、触摸驱动板（包括3、4、5项快递费
用） 55元
6、前视摄像头（含快
递） 90元
7、后视摄像头（含快
递） 100元
8、侧视摄像头（两
个） 19 5元
9、音响拆装工具（含快
递） 22元
10、笔记本电源转接头23件（含快
递） 40元
11、DELL笔记本车载充电器12V转
20V3.5A 40元
12、真正SIRF3三代超高感度USB
GPS 118元
13、金属按
钮
4元
14、热熔枪和胶
棒
27元
15、VGA
线
15元
16、热缩管、黄腊管、排线、线路保险
管 22元
15、触摸笔2
根
2元
16、VGA转接头、排线接头、视频一分二、电源开关钮 42元
17、前后视摄像头电源线及视频线（购买进口拆车件） 30元
18、安装电子狗购买梅花扳手及螺
栓 10.5元
以上合
计 2312.5元。
