谐波减速器传动比计算公式

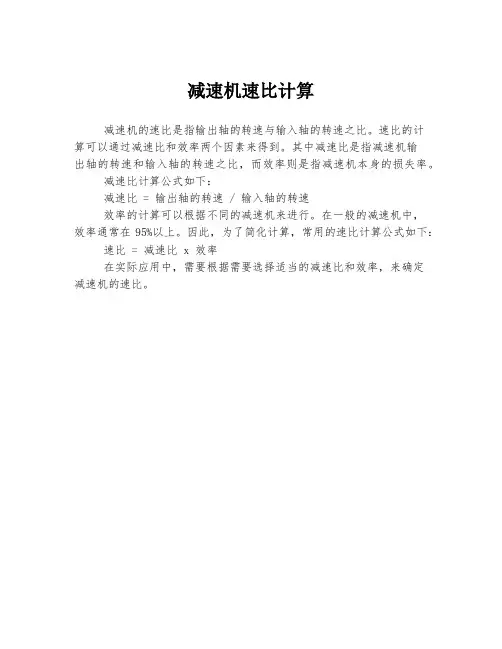

减速机速比计算
减速机的速比是指输出轴的转速与输入轴的转速之比。

速比的计
算可以通过减速比和效率两个因素来得到。

其中减速比是指减速机输
出轴的转速和输入轴的转速之比，而效率则是指减速机本身的损失率。

减速比计算公式如下：
减速比 = 输出轴的转速 / 输入轴的转速
效率的计算可以根据不同的减速机来进行。

在一般的减速机中，
效率通常在95%以上。

因此，为了简化计算，常用的速比计算公式如下：速比 = 减速比 x 效率
在实际应用中，需要根据需要选择适当的减速比和效率，来确定
减速机的速比。

电机减速比、扭矩一、减速比概念：即减速装置的,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示;如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为：i=60:1;一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28;二、减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速;2、通用计算方法：减速比=使用÷9550÷电机功率×电机功率输入转数÷使用系数;3、系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可;4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径;三、电机扭矩的概念：电机扭矩即电动机的输出扭矩,为电动机的基本参数之一;单位为N.M牛.米;四、电机输出扭矩与电机转速、功率的关系;1、公式：T=9550P/n此公式为工程上常用的：；功率；转速三者关系的计算公式;式中：T--扭矩；9550--不必追究其来源；P--电机的功率KW；n--输出的转速转/分注：需要注意的是：若通过计算扭矩时,要考虑效率损失的因素;2、伺服电机扭矩计算公式:T=FR减速比;五、减速机扭矩计算公式1、速比速比=电机输出转数÷减速机输出转数"速比"也称"传动比"2、知道电机功率和速比及使用系数,求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数3、知道扭矩和减速机输出转数及使用系数,求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数减速比科技名词定义中文名称：减速比英文名称：speedreducingratio定义：减速传动的传动比;应用学科：机械工程一级学科；传动二级学科；传动一般名词三级学科目录减速比的表示方法减速比,即减速装置的传动比,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示;一般减速比的表示方法是以1为分母,用“:”连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为：i=60:1;一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28;减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速;2、通用计算方法：减速比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数;3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可;4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径;电机扭矩计算公式T=9550P/n怎么算匿名|浏览100565次推荐于2016-12-0120:40:46最佳答案针对你的问题有公式可参照分析：电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n；电机功率转矩=9550输出功率/输出转速转矩=9550输出功率/输出转速P=Tn/9550公式推导电机功率,转矩,转速的关系功率=力速度P=FV---公式1转矩T=扭力F作用半径R推出F=T/R---公式2线速度V=2πR每秒转速n秒=2πR每分转速n分/60=πRn分/30---公式3 将公式2、3代入公式1得：P=FV=T/RπRn分/30=π/30Tn分-----P=功率单位W,T=转矩单位Nm,n分=每分钟转速单位转/分钟如果将P的单位换成,那么就是如下公式：P1000=π/30Tn30000/πP=Tn30000/3.1415926P=Tn。

分类号密级XXX毕业设计(论文)谐波齿轮减速器设计及性能仿真姓名班级XXX学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。

本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：年月日XXX学位论文版权协议书本人完全了解XXX关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归XXX所拥有。

XXX有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

XXX可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：年月日日期：年月日摘要谐波传动是一个相对较新类型的传输。

新的运动转换原理，新的啮合特性，但柔性部件的发展有这样的传输原因需要专门的理论。

与一般的齿轮传动比，体积小，重量轻，精度高，低噪音等相比。

由于谐波传动柔轮的存在可以产生变形控制波动，从而使啮合原理，算术几何，强度计算，结构设计，与传统的刚性构件面向实质上是一个很大的区别。

关键词: 谐波、有限元、三维、减速机AbstractHarmonic drive is a relatively new type of transmission.Since the invention of the harmonic drive has experienced several decades.New sports transformation principle, a new meshing feature, a flexural member is the development of the cause of the transmission need special theory.It compared with the general gear transmission, large transmission ratio, small volume, light weight, high precision, low noise, etc.Because there exist in harmonic gear drive can cause a controllable wave deformation of soft round, so that the meshing theory of arithmetic, geometry, strength calculation, structure design, with the traditional rigid gear transmission components in nature are very differentKeywords: Harmonic, finite element, 3 d, reducer全套图纸外文翻译扣扣: 1411494633目录摘要 (3)Abstract (3)第1章绪论 (6)1.1论文概述 (6)1.2 谐波减速机国内外发展现状 (6)1.3本文研究内容 (8)1.4本文研究意义 (8)第2章谐波减速机方案设计 (9)2.1谐波减速机组成 (9)2.2谐波减速机分类 (9)2.3谐波减速机传动方案 (11)2.4本章小结 (12)第3章谐波减速机设计 (13)3.1 传动装置总体设计 (13)3.1.1传动方案的确定 (13)3.1.2刚轮柔轮齿数模数确定 (13)3.2 谐波齿轮传动的主要参数确定 (13)3.2.1主要啮合参数的选择 (13)3.2.2柔轮刚轮的几何尺寸计算 (14)3.2.3 保证传动正常工作的条件 (16)3.3 主要零件的材料和结构 (16)3.3.1柔轮材料 (16)3.3.2刚轮材料 (17)3.3.3波发生器材料 (17)3.3.4柔轮结构设计 (17)3.3.5刚轮结构设计 (18)3.4 承载能力计算 (20)3.5 传动效率的计算 (23)3.6本章小结 (23)第4章谐波减速机三维建模 (24)4.1 Solidworks三维建模技术 (24)4.2谐波减速机三维建模 (24)4.3谐波减速机装配 (31)4.4 本章小结 (34)第5章谐波齿轮减速器ADAMS仿真 (35)5.1虚拟样机技术 (35)5.2 ADAMS软件概述 (35)5.3 谐波齿轮减速器前处理 (36)5.4 谐波齿轮减速器运动仿真 (40)5.5 本章小结 (42)总结43致谢 (44)参考文献 (45)第1章绪论1.1论文概述传动原理与普通谐波传动齿轮是相异的，它是利用柔性齿轮的受控弹性变形。

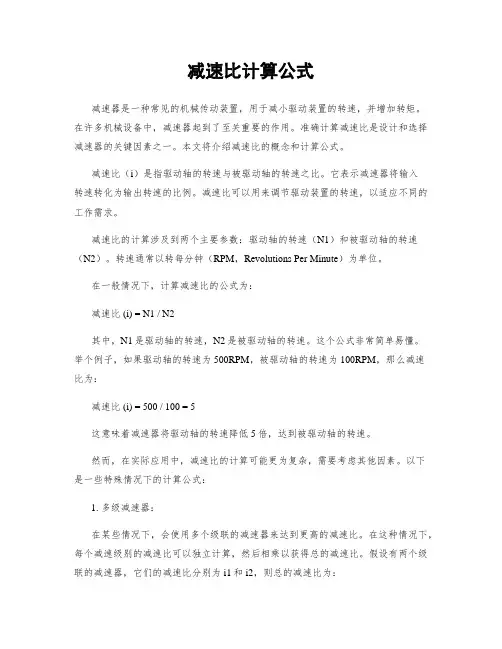

减速比计算公式减速器是一种常见的机械传动装置，用于减小驱动装置的转速，并增加转矩。

在许多机械设备中，减速器起到了至关重要的作用。

准确计算减速比是设计和选择减速器的关键因素之一。

本文将介绍减速比的概念和计算公式。

减速比（i）是指驱动轴的转速与被驱动轴的转速之比。

它表示减速器将输入转速转化为输出转速的比例。

减速比可以用来调节驱动装置的转速，以适应不同的工作需求。

减速比的计算涉及到两个主要参数：驱动轴的转速（N1）和被驱动轴的转速（N2）。

转速通常以转每分钟（RPM，Revolutions Per Minute）为单位。

在一般情况下，计算减速比的公式为：减速比 (i) = N1 / N2其中，N1是驱动轴的转速，N2是被驱动轴的转速。

这个公式非常简单易懂。

举个例子，如果驱动轴的转速为500RPM，被驱动轴的转速为100RPM，那么减速比为：减速比 (i) = 500 / 100 = 5这意味着减速器将驱动轴的转速降低5倍，达到被驱动轴的转速。

然而，在实际应用中，减速比的计算可能更为复杂，需要考虑其他因素。

以下是一些特殊情况下的计算公式：1. 多级减速器：在某些情况下，会使用多个级联的减速器来达到更高的减速比。

在这种情况下，每个减速级别的减速比可以独立计算，然后相乘以获得总的减速比。

假设有两个级联的减速器，它们的减速比分别为i1和i2，则总的减速比为：总减速比 (i) = i1 * i22. 齿轮减速器：对于齿轮减速器，减速比的计算涉及到齿轮的齿数。

假设驱动轴的齿数为Z1，被驱动轴的齿数为Z2，则减速比为：减速比 (i) = Z2 / Z1需要注意的是，这个公式仅适用于平行轴齿轮减速器。

3. 带传动减速器：对于带传动减速器，需要考虑皮带或链条的比率。

常见的减速比计算公式为：减速比 (i) = (D2 / D1) * (N1 / N2)其中，D1和D2分别是驱动轮和被驱动轮的直径。

在实际应用中，准确计算减速比对于正确选择和设计减速器非常重要。

机械电子学-第2章习题-参考答案2-1 设计机械传动部件时，为确保机械系统的传动精度和工作稳定性，常常提出哪些要求？答：常提出低摩擦、无间隙、低惯量、高刚度、高谐振频率、适当的阻尼比等。

2-2 机电一体化系统传动机构的作用是什么？（★）答：传递转矩和扭矩。

2-3 机电一体化系统（产品）对传动机构的基本要求是什么？答：精密化，高速化，小型、轻量化。

2-4、简述丝杠螺母机构的分类及特点。

答：丝杆螺母机构有滑动摩擦机构和滚动摩擦机构之分。

滑动丝杠螺母机构结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低；滚珠丝杠螺母机构虽然结构复杂、制造成本高，但其最大优点是摩擦阻力矩小、传动效率高，因此在机电一体化中得到广泛应用。

2-5、丝杠螺母机构的传动形式及方法是什么？（★）答：丝杠螺母机构的基本传动形式有：（1）螺母固定、丝杠转动并移动；（2）丝杠转动、螺母移动；（3）螺母转动、丝杠移动；（4）丝杠固定、螺母转动并移动。

此外还有差动传动方式。

2-6、丝杠螺母副的组成要素有哪些？（★）答：滑动丝杠副一般由螺母、丝杠两部分构成。

滚珠丝杠螺母机构常由反向器、螺母、丝杠和滚珠等四部分组成。

2-7 滚珠丝杠副的传动特点有哪些？答：将旋转运动变换为直线运动或者将直线运动变换为旋转运动，具有摩擦阻力小，传动效率高，轴向刚度高，传动平稳，不易磨损，使用寿命长的特点。

但由于不能自锁，具有传动的可逆性，在用做升降传动机构时，需要采取制动措施。

2-8 滚珠丝杠副的典型结构类型有哪些？各有何特点？（★）答：滚珠丝杠副的典型结构与特点：按螺纹滚道的截面形状分为：单圆弧形、双圆弧形。

按滚珠的循环方式分为：内循环其特点是滚珠与丝杠始终保持面接触例如浮动式反向器的循环。

外循环其特点是滚珠在循环反向时要离开滚道，在螺母体内或体外作循环运动。

有螺旋槽式，插管式，端盖式。

2-9 滚珠丝杠副消除轴向间隙的调整预紧方法有哪些？（★）答：消除轴向间隙的调整预紧方法有：双螺母螺纹预紧调整，双螺母齿差预紧调整，双螺母垫片调整预紧，弹簧自动调整预紧，单螺母变位导程预紧，单螺母滚道过盈预紧式。

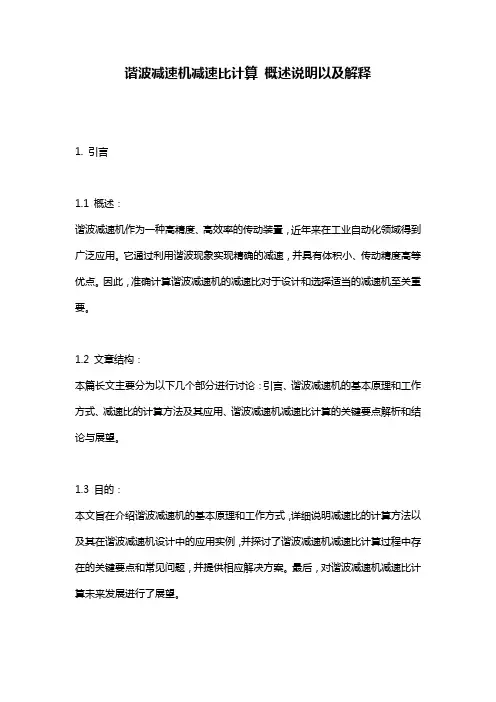

谐波减速机减速比计算概述说明以及解释1. 引言1.1 概述：谐波减速机作为一种高精度、高效率的传动装置，近年来在工业自动化领域得到广泛应用。

它通过利用谐波现象实现精确的减速，并具有体积小、传动精度高等优点。

因此，准确计算谐波减速机的减速比对于设计和选择适当的减速机至关重要。

1.2 文章结构：本篇长文主要分为以下几个部分进行讨论：引言、谐波减速机的基本原理和工作方式、减速比的计算方法及其应用、谐波减速机减速比计算的关键要点解析和结论与展望。

1.3 目的：本文旨在介绍谐波减速机的基本原理和工作方式，详细说明减速比的计算方法以及其在谐波减速机设计中的应用实例，并探讨了谐波减速机减速比计算过程中存在的关键要点和常见问题，并提供相应解决方案。

最后，对谐波减速机减速比计算未来发展进行了展望。

以上是文章“1. 引言”部分内容，在接下来的章节中将对谐波减速机的基本原理和工作方式进行详细介绍。

2. 谐波减速机的基本原理和工作方式2.1 谐波减速机的定义和分类谐波减速机是一种具有独特结构的高精度、超小体积的传动装置。

它采用谐波振动原理，通过柔软的弹性元件使输入轴上的谐波齿轮产生非对称振动，从而实现输出端轴承所连接齿轮的转角变化。

谐波减速机按照齿轮传动方式可以分为内啮合型和外啮合型两类。

2.2 谐波减速机的工作原理和结构组成谐波减速机主要由柔性曲柄、驱动圆环、输出轴等组成。

其中，柔性曲柄是谐波减速机最核心的部件之一，它通过与驱动圆环接触并挤压变形，将输入轴的运动传递给输出轴，并实现大量副器件之间与中心控制器之间各个部位间相互联动。

具体来说，当输入轴上驱动圆环以匀速旋转时，由于柔性曲柄与驱动圆环的接触导致了曲柄的挤压变形，进而引起在输出轴上连接齿轮的转角变化。

这种转角的变化使输出轴上的齿轮相对于输入轴旋转更缓慢，实现了减速效果。

2.3 谐波减速机与传统减速机的比较谐波减速机相对于传统减速机具有以下优点：- 高精度：由于采用谐波振动原理，谐波减速机能够实现非常高的精度和重复性。

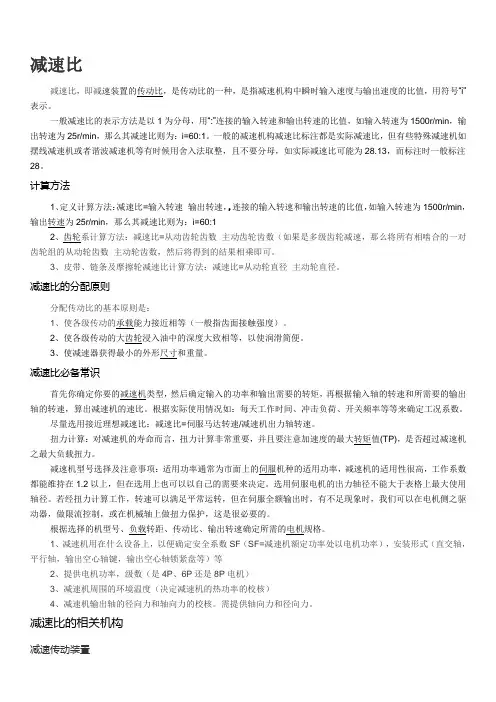

减速比减速比，即减速装置的传动比，是传动比的一种，是指减速机构中瞬时输入速度与输出速度的比值，用符号“i”表示。

一般减速比的表示方法是以1为分母，用“:”连接的输入转速和输出转速的比值，如输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i=60:1。

一般的减速机构减速比标注都是实际减速比，但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整，且不要分母，如实际减速比可能为28.13，而标注时一般标注28。

计算方法1、定义计算方法：减速比=输入转速÷输出转速，，连接的输入转速和输出转速的比值，如输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i=60:12、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相乘即可。

3、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径。

减速比的分配原则分配传动比的基本原则是：1、使各级传动的承载能力接近相等（一般指齿面接触强度）。

2、使各级传动的大齿轮浸入油中的深度大致相等，以使润滑简便。

3、使减速器获得最小的外形尺寸和重量。

减速比必备常识首先你确定你要的减速机类型，然后确定输入的功率和输出需要的转矩，再根据输入轴的转速和所需要的输出轴的转速，算出减速机的速比。

根据实际使用情况如：每天工作时间、冲击负荷、开关频率等等来确定工况系数。

尽量选用接近理想减速比：减速比=伺服马达转速/减速机出力轴转速。

扭力计算：对减速机的寿命而言，扭力计算非常重要，并且要注意加速度的最大转矩值(TP)，是否超过减速机之最大负载扭力。

减速机型号选择及注意事项：适用功率通常为市面上的伺服机种的适用功率，减速机的适用性很高，工作系数都能维持在1.2以上，但在选用上也可以以自己的需要来决定。

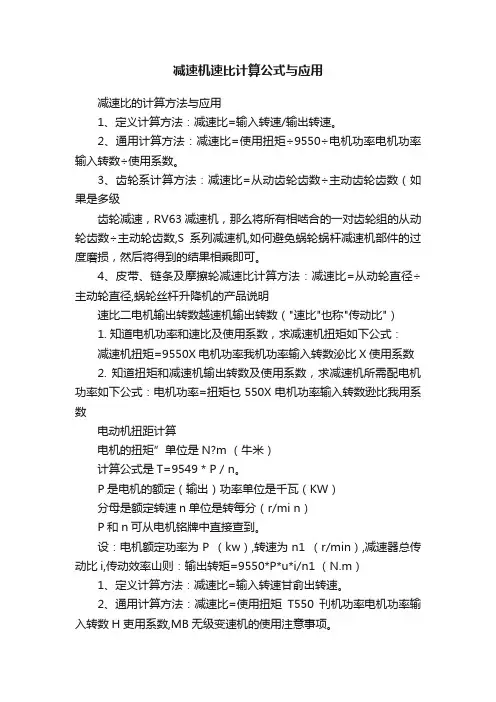

减速机速比计算公式与应用减速比的计算方法与应用1、定义计算方法：减速比=输入转速/输出转速。

2、通用计算方法：减速比=使用扭矩÷9550÷电机功率电机功率输入转数÷使用系数。

3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，RV63减速机，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,S系列减速机,如何避免蜗轮蜗杆减速机部件的过度磨损，然后将得到的结果相乘即可。

4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径,蜗轮丝杆升降机的产品说明速比二电机输出转数越速机输出转数（"速比"也称"传动比"）1. 知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550X电机功率我机功率输入转数泌比X使用系数2. 知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩乜550X电机功率输入转数逊比我用系数电动机扭距计算电机的扭矩”单位是N?m （牛米）计算公式是T=9549 * P / n。

P是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分（r/mi n）P和n可从电机铭牌中直接查到。

设：电机额定功率为P （kw）,转速为n1 （r/min）,减速器总传动比i,传动效率山则：输出转矩=9550*P*u*i/n1 （N.m）1、定义计算方法：减速比=输入转速甘俞出转速。

2、通用计算方法：减速比=使用扭矩T550刊机功率电机功率输入转数H吏用系数,MB无级变速机的使用注意事项。

3、齿轮系计算方法：减速比=从动齿轮齿数宁主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数宁主动轮齿数，然后将得到的结果相乘即可,NRV减速机。

4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径宁主动轮直径,螺旋齿轮减速机,摆线针轮减速机如何加润滑油。

减速机在选型时如何套用公式计算？10点妙招！在您购买减速机的时候您可能不知道如何计算一些相关参数，那下面就看看一些具体的参数如何计算包括已知数据与未知数参数的情况一、减速机选型计算（手算）；(已知参数）1. 原动机电机功率：P1 KW电机转速：n1 / min最大起动扭矩：TA Nm2. 工作机工作机轴功率：P2 KW转速：n2 /min每天运行时间：h/day每小时起动次数每小时工作周期：ED =XXX%3. 电动机电机功率：P1 =75KW电机转速：n1=1500/min最大起动扭矩：TA=720 Nm4.皮带机皮带机轴功率：P2=66KW转速：n2=26/min每天运行时间：12h/日每小时起动次数：7次每小时工作周期： ED=100%二、减速机选型计算；(已知参数）环境温度：℃安装位置：室内小空间；室内大空间；室外；海拔高度：m环境温度：30℃安装位置：室内大空间海拔高度：＜1000m三、减速机结构选型设计根据皮带机安装位置和空间大小，决定选择直交轴齿轮箱。

安装方式：卧式安装输出轴位置和型状：位于齿轮箱右侧，部置形式C型，实心轴输出轴旋转方向：面对输出轴端看为逆时针（CCW）四、减速机选型（类型和规格的确定）选择减速机规格和类型确定传动比：n1/n2=1500/26=57.7 in=56确定减速机额定功率：P2N≥P2×f1×f2=66×1.3×1=85.8kw从功率表中选择类型B3SH,减速机规格9 号，对应的额定功率P2N=100KWf1：工作机系数； f2：原动机服务系数检查减速机选型是否合适：（计算满足 3.33 ×P2≥P2N)3.33×P2=3.33×66=219.8KW＞P2N(100KW) 满足要求。

五、减速机选型（类型和规格的确定）起动扭矩校核：P2N≥(TA×N1/9550) ×f3P2N≥ (720×1500 /9550) ×0.65= 73.5kwf3起动扭矩系数（查表３）六、确定减速机润滑方式确定减速机润滑油供给方式根据减速机安装方式和旋转速度决定；此减速机可采用浸油飞溅润滑，可查表确定是否采用强制润滑或飞溅润滑。

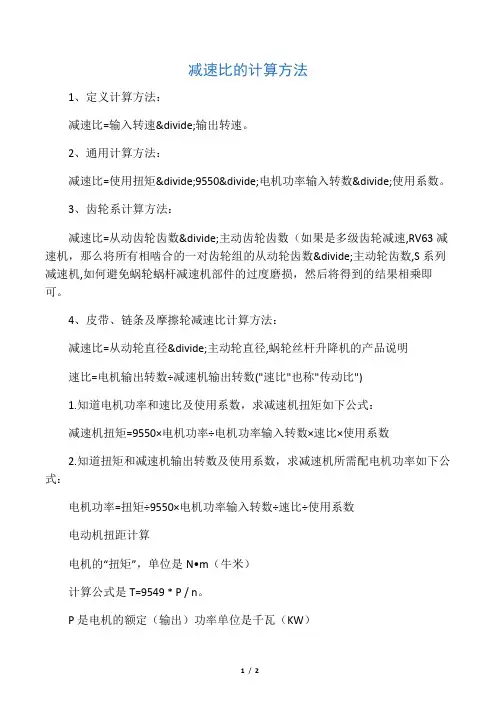

减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速。

2、通用计算方法：减速比=使用扭矩÷9550÷电机功率输入转数÷使用系数。

3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速,RV63减速机，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,S系列减速机,如何避免蜗轮蜗杆减速机部件的过度磨损，然后将得到的结果相乘即可。

4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径,蜗轮丝杆升降机的产品说明速比=电机输出转数÷减速机输出转数("速比"也称"传动比")1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数电动机扭距计算电机的“扭矩”，单位是N•m（牛米）计算公式是T=9549 * P / n。

P是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分(r/min)P和n可从电机铭牌中直接查到。

设：电机额定功率为P (kw)，转速为n1 (r/min)，减速器总传动比i，传动效率u。

则：输出转矩=9550*P*u*i/n1 (N.m)1、定义计算方法：减速比=输入转速÷输出转速。

2、通用计算方法：减速比=使用扭矩÷9550÷电机功率输入转数÷使用系数,MB无级变速机的使用注意事项。

3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相乘即可,NRV减速机。

机械原理减速器公式汇总
1、速比速比＝电机输出转数÷减速机输出转数(“速比”也称“传动比”)
2、知道电机功率和速比及使用系数，求减速机扭矩如下公式：
减速机扭矩=9550×电机功率÷电机功率输入转数X速比×使用系数
3、知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：
电机功率＝扭矩÷9550X电机功率输入转数÷速比÷使用系数
什么是“电机大输出功率和显大输出矩”？
1、电机大输出功率是衡量电动车输出扭矩能力的关键指标，一般各个电动车厂都会根据自身的技术水平设置一个大工作电流，当外在负载较大时，电动车的工作电流达到大值，输入功率也就达到大值，例如，某电动车大工作电流设置为12A，工作电压为36V，则其大的输入功率就达到432V。

2、再例如，某电动车的大电流限制为1，电压也为36V，则大输入功率达到540W;显然，有些电机在大电流状态下可以保持率，而有些电机在大电流状态下效率严重下降。

3、例如绿源绿色奔驰125电机在540W输入功率的情况下效率仍可高达75％，可以输出540x0.75=405W，大输出扭矩达到25N.m，而大多数电动车电机在430W输入时效率已降至55％左右，大输出功率为4300.55＝236W，大输出扭距仅为14Nm。

4、显而易见，一辆大扭矩为25Nm的电动车与一辆大纽矩为14N.m的电动车在爬坡能力，允许載重能力以及抵抗风阳的能力等诸多方面都会有很大的差别，骑行的感觉是不同的。

5、消费者在购车时若需对车辆的大输出扭矩进行试验，简单的方法是“负重爬坡”。

谐波减速机减速比计算全文共四篇示例，供读者参考第一篇示例：谐波减速机是一种高精度、高扭矩输出的精密传动装置，广泛应用于机械设备的传动系统中。

在使用谐波减速机时，我们通常会涉及到减速比的计算，减速比是指输入轴的转速与输出轴转速之比，它决定了输出轴的转速与扭矩的大小。

本文将介绍如何计算谐波减速机的减速比。

我们需要了解谐波减速机的结构。

谐波减速机是由减速器、波发生器和波形发生器等部分组成。

波形发生器通过内外圆弧构成的柔性齿轮与减速器连接，实现输入轴和输出轴之间的传动。

减速器内有几组齿轮组合，通过变位机构将输入轴的运动传递给输出轴，实现减速效果。

减速比的计算与这些组件的比例关系息息相关。

计算减速比的关键是确定输入轴和输出轴的转速。

输入轴的转速一般是由电机的转速决定，而减速机的输出轴转速则受制于减速比。

在实际工程中，通常需要根据具体的传动需求来确定输出轴的转速，以确定减速比。

假设一个谐波减速机的传动比为100:1，输入轴的转速为1000rpm，我们可以通过以下公式来计算输出轴的转速：输出轴转速= 输入轴转速/ 减速比除了减速比，我们还可以通过减速比来计算输出轴的扭矩。

扭矩是用来描述力矩大小的物理量，它与转速成反比。

在谐波减速机中，通过减速比的变化，可以调节输出轴的扭矩大小。

通常情况下，减速比越大，输出轴的扭矩越大。

谐波减速机的减速比计算是一个与传动比、转速和扭矩相关的重要计算，它直接影响到减速机的传动效果。

在使用谐波减速机时，我们需要根据具体的传动需求来计算减速比，以获得理想的传动效果。

希望本文能够帮助读者更好地理解谐波减速机减速比的计算方法。

第二篇示例：谐波减速机是一种高精密度、高效率的减速机械，它采用了谐波传动原理，利用柔性齿轮的变形和弯曲来实现减速作用。

谐波减速机具有结构简单、噪音低、精度高、运行平稳等优点，在工业生产中得到了广泛的应用。

在谐波减速机的设计和选型过程中，减速比是一个非常重要的参数。

减速比是指减速机输出轴的转速和输入轴的转速之比。

机电一体化设计基础复习题一、判断题1、根据B316.2-91标准，滚珠丝杠副的精度等级分成1、2、3、4、5个等级。

其中最低精度为1级，最高精度为5级。

（）2、滑动导轨的截面形状有三角形、矩形、燕尾形、圆形等四种。

其中矩形导轨的承载能力较大，三角形导轨的导向精度较高。

（）3、对于小功率齿轮传动系数，采用重量最轻原则分配各级传动比时，各级传动比的关系为i 1=i2=……=in；采用输出轴转角误差最小原则分配各级传动比时，各级传动比应为i1>i2>……> i n（）4、静压轴承的承载能力与滑动表面的线速度成正比；动压轴承的承载能力与滑动表面的线速度无关。

（）5、游标卡尺不符合阿贝原则，其测量精度相对较低，千分尺符合阿贝原则，其测量精度相对较高。

（）6、软件去抖办法是在检测到开关状态后，延时一段时间行进行检测，若两次检测到的开关状态相同则认为有效，否则按键抖动处理。

延时时间应小于抖动时间。

（）7、使用DAC 0832进行数/模转换时，如果有几路模拟量但并不要求同步输出时，就可采用单缓冲方式。

（）8、伺服系统的调速范围是伺服系统提供的最低速与最高速之比。

（）9、根据莫尔条纹的移动方向可以辨别光栅的移动方向。

（）10、比例控制器实质上是一个放大器，增益越大，调节作用越强，系统的快速响应性越好，但是增益值过大，会引起系统的不稳定。

（）11、机电产品结构方案设计时遵循传动链最短原则的好处是使传动精度高，而传动性能稳定性降低。

（）12、莫尔条纹具有使栅距的节距误差平均化的特点。

（）13、滚珠丝杠传动的特点是传动效率高、运动具有可逆性、传动精度高、磨损小，使用寿命长、不能自锁。

（）14、采用光电耦合器可以将前向通道、后向通道以及其他相关部分切断与电路的联系，从而有效地防止干扰信号进入微机。

（）15、动态显示是一位一位地轮流点亮各位数码管，这种逐位点亮显示器的方式称为行扫描。

（）16、分辨率是D/A转换器对输入量变化敏感程度的描述，与输入二进制数字量的位数有关。

计算谐波减速器的公式
谐波减速器的公式包括以下几个方面：
1. 输出转速与输入转速的关系：
输出转速 N2 = (N1 - N0) / (x + 1)，其中 N1 为输入转速，N2 为输出转速，N0 为不工作时的输出转速，x 为谐波减速器的传动比。

2. 转矩放大比：
转矩放大比 K = (N1 - N0) / N2，表示谐波减速器的转矩放大效果。

K 越大，转矩放大效果越好。

3. 传动比 x 的计算：
传动比x = (0.5πD2) / (πd1)，其中 D2 为输出轴的直径，d1 为驱动轴的直径。

这个公式适用于单波轴式谐波减速器。

需要注意的是，具体的谐波减速器的公式可能会根据不同的厂家和型号有所区别，上述公式仅为一般情况下的计算方法。

在实际应用中，最好参考所使用谐波减速器的说明书或咨询制造商以获取准确的计算公式。

谐波传动减速器技术指标说明：这里只介绍了XB1系列，其他机型可参考，详细说明请咨询我公司。

１．传动效率谐波传动减速器的输出功率与输入功率之比，或有用功与总功之比。

因输入转速、速比及使用情况(包括负载，润滑)不同，效率也不同。

通常情况下，XB1系列约为75%-90%，XB3系列、XBF系列约为50%-60%，XB2约为30%。

２．空回（运动损失）在空载情况下，改变输入轴转向时，输出轴转角的滞后量。

允许值：XB1系列为6分、3分、1分；XB3、XBF系列为6分、3分；XB2系列为6分。

３．传动误差当输入轴单向旋转时，输出轴的实际转角与理论转角之差。

允许值：XB1系列为6分、3分、1分；XB3、XBF系列为6分、3分；XB2系列为6分。

4．空载静态起动力矩、输入轴上组件的飞轮矩（GD2）和转动惯量（I）机型空载静态启动力矩飞轮矩GD2(kgf·m2)转动惯量I(kg·m2)5．平均寿命谐波传动减速器的寿命主要取决于波发生器轴承的寿命.在额定负载下,输入轴转速为1500转/分钟时，柔性轴承寿命不低于5000小时，平均工作寿命大于10000小时。

6．超载能力允许在启动、停止瞬间超载一倍，工作时允许瞬间超载不大于1.5倍。

7．扭转刚度输入轴固定，在输出轴上负载扭矩与相应扭转角之增量比值。

注：KA-含空回及在约20%额定扭矩时，输出轴弹性变形的扭转刚度系数KB-在此以后，当输出轴上的扭矩加到额定扭矩时，产生弹性变形的扭转刚度系数。

单位：kgf·cm/rad注：上表指减速器整机测试数据，三大件的扭转刚度比整机约高一倍以上。

谐波传动减速器工艺装配1、安装前全部零件清洗干净。

2、安装时先将波发生器装入柔轮，然后边转动波发生器，边将带有波发生器的柔轮，装入刚轮。

3、拆卸的程序与安装时相反。

但拆卸时，必须保证刚轮轮啮无偏斜地与柔轮啮脱开，它们的变形或啮面擦伤。

4、柔轮装入刚轮中时，检查轮啮啮合是否对称，短轴上间隙应相等，即A1=A2,如下图5、安装前，组件内所有零件表面都应涂敷00#半流体润滑脂或润滑油。

减速机扭矩计算公式
速比=电机输出转数÷减速机输出转数("速比"也称"传动比")
1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：
减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：
电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数
减速机扭矩=9550×电机功率×速比×使用效率/电机输入转数计算公式是T=9549 * P / n 。

P是电机的额定（输出）功率单位是千瓦（KW）
分母是额定转速n 单位是转每分(r/min)
P和n可从电机铭牌中直接查到。
