钢塑复合管 连接方式

PSP钢塑复合管卡压连接施工工法PSP钢塑复合管卡压连接施工工法一、前言PSP钢塑复合管卡压连接施工工法是一种常用于给水、排水和燃气管道工程的施工方法。

通过使用钢塑复合管及卡压连接技术，可以提高管道的耐压性能和使用寿命，同时施工过程简便、高效。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. PSP钢塑复合管卡压连接施工工法具有安装快速、体积小、重量轻等特点，方便携带，并能减少劳动强度。

2. 该工法采用卡压连接技术，连接方式简单，能够提供可靠的密封性能，确保管道的安全运行。

3. PSP钢塑复合管具有良好的耐腐蚀性能和耐高温性能，适用于各种介质的输送，具有较好的可靠性。

4. 采用PSP钢塑复合管和卡压连接技术可以减少管道材料的使用量，降低施工成本，提高施工效率。

三、适应范围该工法适用于城市给水、排水、燃气管道等工程，尤其在小口径管道中具有广泛的应用。

可以用于户内管道系统、楼栋接水管道、地下给水管道等。

四、工艺原理PSP钢塑复合管卡压连接施工工法的核心原理是利用卡套和卡套螺母将两根管子固定在一起，并通过嵌套在卡套内的O型密封圈实现管道的密封。

在施工过程中，首先将卡套插入管道两端，然后安装卡套螺母，并进行适当调整，将两根管子卡紧，最后将弹性密封圈放入卡套螺母内，使管道连接紧密且具有良好的密封性能。

五、施工工艺1. 预处理：对施工现场进行清理，确保环境整洁，然后进行施工测量和材料准备。

2. 管道安装：根据设计要求进行管道的布置，并注意管道的坡度和高度要求。

3. 管道切割：使用合适的工具对PSP钢塑复合管进行切割和修整，保证管道的长度和质量符合要求。

4. 卡套安装：根据管道直径选择合适的卡套，并正确安装在管道的两端。

5. 卡套调整：使用卡套螺母对卡套进行调整，使管道与卡套完全契合，保证连接的紧密性。

6. 密封圈安装：将弹性密封圈放置于卡套螺母内，确保管道连接的密封性。

钢塑复合管的施工工艺(全文)范本 1：一、引言钢塑复合管是一种具有优良性能的管材，广泛应用于各类工程领域。

本文将介绍钢塑复合管的施工工艺，包括材料准备、管道铺设、连接方式等内容。

二、材料准备2.1 钢塑复合管：根据实际需要选择合适规格的钢塑复合管，确保管道的承压能力和耐腐蚀性。

2.2 管道配件：选用符合标准的管道配件，如法兰、弯头、三通等。

2.3 工具：备好必要的施工工具，如切割机、焊接机、扳手等。

三、施工准备3.1 施工方案：根据工程要求编制施工方案，包括管道布置图、工艺流程等。

3.2 安全措施：施工前应做好安全防护工作，确保施工人员的安全。

3.3 材料检查：对所使用的钢塑复合管、配件进行检查，确保质量符合要求。

四、管道铺设4.1 管道定位：根据施工方案，确定管道的定位，标明管道的起始点和终点。

4.2 施工标高：按照设计要求，调整管道的施工标高，保证管道的正常排水。

4.3 管道布置：按照施工方案，进行管道的布置，包括直线段、弯曲段等。

4.4 固定管道：根据需要，采取合适的固定方式，确保管道固定牢固。

五、连接方式5.1 管道切割：使用切割机将管道切割成所需长度或角度。

5.2 管道连接：根据设计要求，选择合适的连接方式，如焊接、螺纹连接等。

5.3 管道焊接：使用焊接机进行管道的焊接，确保焊缝质量。

5.4 管道试压：对已连接好的管道进行试压，检测管道的密封性能。

六、施工验收6.1 管道检查：对施工完成的管道进行检查，确保质量符合要求。

6.2 管道清洗：清洗管道，除去杂质和污垢。

6.3 施工记录：做好施工记录，包括施工日期、施工人员、检查结果等。

七、附件附件1：钢塑复合管施工图纸附件2：管道连接示意图八、法律名词及注释1. 法律名词：解释内容2. 法律名词：解释内容范本 2：一、概述钢塑复合管是一种新型管材，具有耐腐蚀、高强度等优点，在工程施工中得到广泛应用。

本文将介绍钢塑复合管的施工工艺，在材料准备、工艺流程、质量控制等方面进行详细阐述。

钢塑复合管连接方法钢塑复合管是一种由钢管和塑料管复合而成的管道产品，具有钢管的高强度和耐压能力，以及塑料管的耐腐蚀性能，被广泛应用于建筑、供水、排水、石油化工等领域。

钢塑复合管的连接方法多样，下面将介绍几种常见的连接方法。

1.焊接连接：焊接连接是钢塑复合管连接中应用最广泛的一种方法。

该方法适用于直径较大、压力要求较高、胶料管的连接。

焊接连接可分为热熔焊接和电阻焊接两种方式。

热熔焊接主要是将塑料管与塑料管通过热熔设备加热至熔融状态，然后迅速连接在一起。

此方法需要熟练技术和特殊设备，施工难度较高。

电阻焊接是利用电流通过接触到的两个金属表面，所产生的热量将两者熔融并焊接在一起。

此方法相对简单，台阶草地上也能施工。

需要注意的是，钢塑复合管的电阻焊接需要选用相应的电阻焊接件。

2.螺纹连接：螺纹连接是一种常见的机械式连接方式，广泛应用于小直径的钢塑复合管连接。

螺纹连接又可分为内螺纹和外螺纹两种形式。

内螺纹连接是将内螺纹套入外螺纹的连接方式，一般使用环氧树脂胶水来加强密封性能。

外螺纹连接是将外螺纹套入内螺纹的连接方式，通过扳手或工具将两者拧紧以达到密封效果。

3.法兰连接：法兰连接是一种常用的管道连接方法，适用于直径较大、压力要求较高的场合。

法兰连接主要包括法兰、垫圈、螺栓等组成。

通常选择法兰形式有平焊法兰、对焊法兰和凸缘法兰等。

在连接时，需要使用垫圈进行密封，并利用螺栓将法兰紧固在一起。

4.接头连接：接头连接是一种常见的管道连接方式，可用于钢塑复合管的连接。

接头连接主要包括快速接头、弹性接头和承插式接头等形式。

快速接头是一种简便、快速的连接形式，可通过将两端的接头套入并旋转，即可完成连接。

弹性接头可以在管道的变形和挠曲时提供一定的弹性，从而保证管道的密封性能。

承插式接头是将管道插入接头内，通过螺栓将管道牢固固定在接头上。

钢塑复合管的连接方法多样，应根据实际情况选择适合的连接方式。

在进行连接时，应注意选用合适的连接件、施工技术和工具，以确保连接的牢固性和密封性。

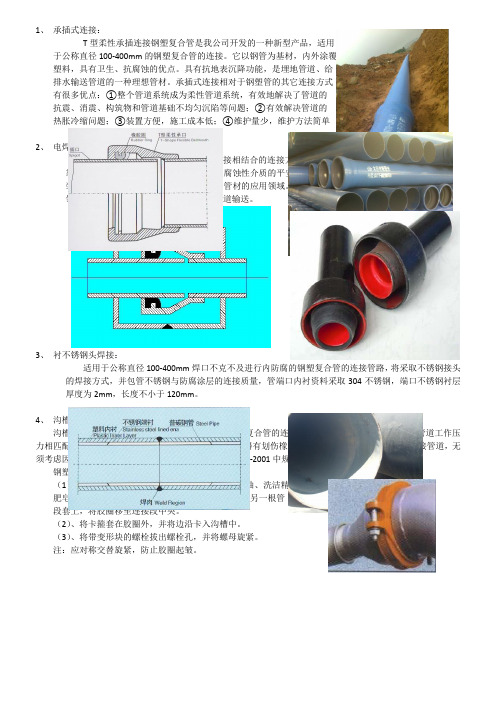

1、承插式连接：T型柔性承插连接钢塑复合管是我公司开发的一种新型产品，适用于公称直径100-400mm的钢塑复合管的连接。

它以钢管为基材，内外涂覆塑料，具有卫生、抗腐蚀的优点。

具有抗地表沉降功能，是埋地管道、给排水输送管道的一种理想管材。

承插式连接相对于钢塑管的其它连接方式有很多优点：①整个管道系统成为柔性管道系统，有效地解决了管道的抗震、消震、构筑物和管道基础不均匀沉陷等问题；②有效解决管道的热胀冷缩问题；③装置方便，施工成本低；④维护量少，维护方法简单2、电焊热熔双连接：双连接钢塑复合管采取承插与电焊焊接相结合的连接方式，故称双连接管道。

此种连接密封可靠，包管了输送地热、酸、碱、盐类等强腐蚀性介质的平安性要求。

采取电焊连接更适合埋地管道装置的施工规范，扩大了扩大了钢塑复合管材的应用领域。

因而深受设计人员及用户的好评。

应用领域：化工、燃气、石油、地热等埋地管道输送。

3、衬不锈钢头焊接：适用于公称直径100-400mm焊口不克不及进行内防腐的钢塑复合管的连接管路，将采取不锈钢接头的焊接方式，并包管不锈钢与防腐涂层的连接质量，管端口内衬资料采取304不锈钢，端口不锈钢衬层厚度为2mm，长度不小于120mm。

4、沟槽连接沟槽连接方式可适用于公称直径65-400mm的钢塑复合管的连接。

沟槽式管接头的工作压力应与管道工作压力相匹配，与橡胶密封圈接触的管外端应平整光滑，不得有划伤橡胶圈或影响密封的毛刺。

沟槽式连接管道，无须考虑因热胀冷缩的抵偿。

沟槽尺寸的确定依照CJ/T156-2001中规定的尺寸进行压槽钢塑复合管的沟槽连接应按下列程序进行。

（1）、检查橡胶密封圈是否匹配，涂润滑剂（植物油、洗洁精、肥皂水等），并将其套在一根管段的末端；将对接的另一根管段套上，将胶圈移至连接段中央。

（2）、将卡箍套在胶圈外，并将边沿卡入沟槽中。

（3）、将带变形块的螺栓拔出螺栓孔，并将螺母旋紧。

注：应对称交替旋紧，防止胶圈起皱。

钢塑复合管施工方法
嘿，咱今儿个就来聊聊钢塑复合管的施工方法。

这钢塑复合管啊，就像是个厉害的多面手，既能有钢管的坚固，又有塑料管的一些优点呢！
要施工，那得先准备好工具和材料呀。

就好像你要去打仗，总得把枪啊、弹药啊啥的都备齐了不是？各种扳手、切割机啥的，一个都不能少。

然后呢，开始切割管子啦。

这可不能马虎，得切得整整齐齐的，不然装起来歪歪扭扭的多难看呀！就跟你剪头发一样，要是剪得参差不齐，那得多别扭。

接着就是连接管子啦。

这就像是搭积木，得把各个部分严丝合缝地连接起来。

可以用螺纹连接、沟槽连接等等方法，每种方法都有它的讲究呢。

比如说螺纹连接，那得把螺纹拧得恰到好处，太紧了不行，太松了也不行，这可真是个技术活呀！
在安装的过程中，还得注意保护管子，别给碰坏了、刮花了。

这管子就跟宝贝似的，得细心呵护着。

你想想，要是你新买的手机不小心摔地上磕了个坑，你得多心疼呀！
还有啊，施工的时候得注意安全。

别一不小心伤着自己了，那可就得不偿失了。

就像你走路得看着点路，别一脚踩空了摔个大跟头。

焊接的时候也得注意温度啥的，可不能瞎搞。

这就好比炒菜，火候掌握不好，菜就炒糊了。

施工完了也不能拍拍屁股就走人呀，还得检查检查，看看有没有漏水啥的问题。

要是有问题不及时发现，以后出了麻烦可就麻烦啦！
总之呢，钢塑复合管施工可不是件简单的事儿，得用心、细心、耐心。

就像培养一朵花，得精心照料它，它才能茁壮成长，开出美丽的花朵呀！咱可不能随随便便就对付过去，那不是给自己找麻烦嘛！大家说是不是这个理儿呀？。

3.5.3管道的铺设与安装管道安装前，必须根据图纸进行管道放线，并对预埋件进行复测，在定准管道中心线和复测支墩标高无误后，开始管道安装就位。

根据现场情况，在避开地下电缆和管线后，可利用倒链和8吨吊车下管。

钢管进入管沟内，进行管道找正工作，保证管子与管沟壁及两管之间距离符合要求。

管道位置调整好后，立即将固定支架焊死，管道接口与支架间距须大于100毫米。

钢塑复合管放到沟内，逐段码成直线进行连接，连接好的管道须找好坡度。

泄水阀安装在检查井内。

找正钢管，使管子与管沟壁及两管之间距离能保证管子可横向移动。

在同一条管道两个固定支架间的中心线应成一条直线，每10米偏差不应超过5毫米，整根管道在水平方向的偏差不应超过50毫米。

3.5.3.1法兰连接法兰与管道连接时，插入法兰盘的管子端部距法兰备用内端面为管壁1.3-1.5倍，以便于焊接。

焊接法兰时，须保证管子与法兰端面垂直，用法兰靠尺从相隔90°两个方向度量，里外施焊。

3.5.3.2采暖钢塑复合管沟槽式连接3.5.3.2.1机具准备：选择符合要求滚槽机、开孔机和切管机；3.5.3.2.2管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。

3.5.3.2.3检查和润滑密封圈：检查密封圈，确保密封圈规格正确。

在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。

应小心不要将颗粒杂质黏附在密封圈表面。

使用润滑剂作为密封圈的配件。

优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。

3.5.3.2.4密封圈安装滑动密封圈到管端，确保密封唇不要悬垂在管端。

3.5.3.2.5密封圈定位将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。

密封圈不应进入管道凹槽。

（如下图）3.5.3.2.6安装连接器外壳把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。

钢塑复合管扩口接头连接方法钢塑复合管是一种新型管道材料，在工业、市政、建筑等领域得到广泛应用。

其由钢管和塑料管复合而成，兼具钢管的强度和稳定性以及塑料管的耐腐蚀性和良好的密封性能。

在使用钢塑复合管时，我们经常需要用到扩口接头来连接管道，下面介绍一下钢塑复合管扩口接头连接方法。

一、准备工作在进行钢塑复合管扩口接头连接之前，需要做好以下准备工作：1.检查管道，确认管道无损坏和异物。

2.准备好扩口接头和管道连接处所需的配件，如密封圈、螺栓等。

3.清洁连接处，确保表面干净无油污。

二、扩口操作1.确定扩口深度根据扩口接头的尺寸和管道直径，确定扩口深度。

一般来说，扩口深度要略大于扩口接头的厚度，以确保扩口接头能够完全插入管道内部。

2.使用扩口工具使用专业的扩口工具，将管道的一端扩口。

扩口时要注意，扩口的直径应该与扩口接头的直径相匹配，以确保连接处密封。

3.检查扩口质量扩口完成后，要检查扩口质量，确认扩口处无裂纹或毛刺等缺陷，以确保扩口接头能够顺利插入管道内部。

三、连接操作1.安装密封圈在管道的扩口处安装密封圈，以防止连接处漏水。

2.插入扩口接头将扩口接头插入管道的扩口处，确保扩口接头能够完全插入管道内部。

在插入过程中，要注意避免接头与管道内壁摩擦，以免损坏密封圈。

3.固定连接处将扩口接头和管道的连接处固定，一般采用螺栓固定方式。

螺栓要均匀拧紧，以确保连接处牢固可靠。

四、验收操作在连接完成后，需要进行验收操作，确认连接处无泄漏和异响等问题。

如果发现问题，需要及时进行维修或更换。

总结钢塑复合管扩口接头连接方法比较简单，但是在连接时需要注意细节，以确保连接处牢固可靠。

在使用钢塑复合管时，我们需要选择合适的配件和工具，并按照正确的操作方法进行连接，以确保管道的正常运行。

多重增强钢塑复合管连接方式
一、多重增强钢塑复合管（ERW/SAW）介绍
多重增强钢塑复合管（ERW/SAW）是一种具有非常高的力学性能的新型管材，它是由金属钢管和高分子塑料相结合的管材。

ERW/SAW复合管的核心在金属腔内使用特殊的等离子技术，将塑料的聚合物原料涂覆在环氧树脂的基础上形成聚合物复合层，形成一定体积的空间。

然后，在金属外表面安装胶贴层，以防止塑料和金属直接接触，因此保证被夹具紧固连接，实现最佳连接效果。

该管道是由金属实体结构和胶贴，聚合物复合层和塑料芯片组成，具有重量轻、耐温高等特性。

二、多重增强钢塑复合管连接方式介绍
1.压接连接：对于多重增强钢塑复合管的压接，可选择采用电子一体化设备，铝管、钢管和定向压接工具等特殊工具，以实现准确控制。

2.螺纹连接：可以使用螺栓和螺母来连接多重增强钢塑复合管，主要有螺柱和向心螺母两种，两种都必须经过加工处理，以增加对压接的线管接头的安全性和防腐能力，并且能够很好的满足客户的要求。

3.焊接连接：除了压接和螺纹连接以外，也可以通过焊接的方式来连接多重增强钢塑复合管，特别是用于复杂的场景，焊接可以作为不可或缺的连接方式。

焊接可以用于管道的诸多部位，
像接头、折弯连接等都可以采用焊接方式，而且可以满足任何角度和形状。

三、总结
以上就是关于多重增强钢塑复合管（ERW/SAW）的连接方式，该连接方式既有压接连接，又有螺纹连接，还有焊接连接，可以满足客户对管道的各种连接要求，使用灵活，安全可靠。

多重增强钢塑复合管的独特性质让它在现代管道工程中越来越受到重视，越来越多的管道工程使用此类管道。

给水钢塑复合管施工方案机连接DN≥100mm的衬塑钢管采用卡箍连接，DN＜100mm的采用丝扣连接。

套丝机连接时，应先将卡箍或丝扣套在管材上，然后将管材和管件对齐，使用套丝机进行连接。

连接前应检查卡箍或丝扣是否完好，连接后应使用扳手进行拧紧，确保连接紧密。

4.3吊装和支架安装在安装过程中，应根据设计要求和实际情况，选用适当的吊装工具和支架。

吊装时，应注意保护管材表面，避免刮伤和损坏。

支架的安装应牢固可靠，符合规范要求。

4.4试压管道安装完成后，应进行试压。

试压前应检查管道连接是否牢固，密封是否良好。

试压时应逐段加压，压力应达到设计要求，并保持一定时间。

试压结束后，应检查管道是否有渗漏、变形等问题，及时进行处理。

总之，衬塑钢管施工需要注意材料的选择和检查、机具的使用和保养、施工条件的满足、操作工艺的规范等方面。

只有严格按照规范要求进行施工，才能保证施工质量和安全。

在套制丝扣时，先按照管径尺寸将断好的管材分次套制，一般管径在15-32mm的管材需要套两次，40-50mm的管材需要套三次，而70mm以上的管材则需要套3-4次。

使用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。

如果使用手工套丝，则需要先松开固定板机，将套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上2-3扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。

最后，加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。

在装管方面，设计要求防腐时，应在预制后、安装前做好防腐。

将预制完的管道运到安装部位按编号依次排开。

在安装前，要清扫管膛，并将丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣。

PSP钢塑复合管安装工艺PSP钢塑复合管是一种高强度、耐腐蚀的管道材料，广泛应用于各种工业领域。

本文将介绍PSP钢塑复合管的安装工艺，以帮助您正确高效地进行安装。

材料准备在进行PSP钢塑复合管的安装前，需要准备以下材料：1. PSP钢塑复合管：根据实际需要选购合适尺寸的管道。

2. 连接件：包括法兰、弯头、T型接头等。

3. 密封材料：如橡胶密封圈、PTFE密封带等。

4. 扳手、螺丝刀等工具：用于紧固连接件。

安装步骤1. 清洁管道：使用刷子和清洁剂清洁管道内外表面，确保无杂质和污垢。

2. 安装法兰：将法兰与PSP钢塑复合管连接，根据需要使用密封材料进行密封。

3. 安装弯头和T型接头：根据实际需要，使用连接件连接PSP 钢塑复合管和弯头或T型接头。

4. 紧固连接件：使用扳手、螺丝刀等工具将连接件紧固，确保连接稳固可靠。

5. 检查连接点：检查所有连接点是否牢固，是否存在泄漏情况。

如有泄漏，及时进行修复。

6. 进行压力测试：安装完成后，进行压力测试，确保管道系统的安全性和可靠性。

7. 封堵管道：在安装完成且通过测试后，将管道两端进行封堵，以防止杂质进入。

安全注意事项在进行PSP钢塑复合管的安装过程中，需要注意以下安全事项：1. 佩戴防护手套和安全眼镜，以保护自身安全。

2. 在拆装过程中，小心处理锋利的连接件，避免划伤皮肤。

3. 注意气候状况，避免在恶劣天气下进行施工。

4. 严禁使用损坏或有缺陷的管道和连接件。

以上是PSP钢塑复合管安装的基本工艺步骤和安全事项，希望对您有所帮助。

在进行实际安装时，请参考相关的标准和规范要求，确保安装质量和安全性。
