绝缘油色谱试验的温度及湿度

绝缘油色谱分析标准绝缘油是电力设备中常用的绝缘介质，其质量状况直接关系到设备的安全运行。

色谱分析作为一种常用的分析手段，对绝缘油的质量进行评估具有重要意义。

本文将介绍绝缘油色谱分析的标准方法和步骤，以便对绝缘油的质量进行准确评估。

首先，进行样品的准备工作。

在进行色谱分析之前，需要对绝缘油样品进行适当的处理和准备。

首先要确保样品的纯度和稳定性，避免外部杂质的干扰。

其次，需要选择合适的提取方法，将绝缘油中的目标成分提取出来，以便后续的分析。

其次，进行色谱仪的设置和条件调节。

色谱分析需要根据不同的样品特性和分析要求进行合适的色谱仪条件设置。

包括但不限于流速、温度、柱型、检测器类型等参数的选择和调节。

这些条件的合理设置对于分析结果的准确性和可靠性具有重要影响。

接下来，进行色谱分析的操作步骤。

在样品准备和色谱仪条件设置完成后，可以进行色谱分析的操作。

这个过程包括但不限于样品进样、色谱柱分离、检测器检测等步骤。

在操作过程中需要严格按照标准方法和操作规程进行，确保分析结果的准确性和可靠性。

最后，进行数据处理和结果分析。

色谱分析得到的数据需要进行合理的处理和分析，以得出对绝缘油质量的评估。

这个过程包括但不限于峰识别、峰面积计算、对比分析等步骤。

通过对分析结果的深入分析，可以得出对绝缘油质量状况的准确评估和判断。

综上所述，绝缘油色谱分析是对绝缘油质量进行评估的重要手段，其标准方法和步骤对于分析结果的准确性和可靠性具有重要影响。

只有严格按照标准方法进行操作，并对分析结果进行合理的处理和分析，才能得出对绝缘油质量的准确评估。

希望本文介绍的内容能够对绝缘油色谱分析的实际应用提供一定的参考和帮助。

1、变压器绝缘油的常规试验项目有哪些，标准是多少
变压器油的标准：
变压器绝缘油的常规试验项目(物理－－化学性质的项目)
1》在20/40℃时℃比重不超过0.895(新油)。

2》在50℃时粘度(思格勒)不超过1.8(新油)。

3》闪光点(℃)不低于135(运行中的油不比新油降低5℃以上)。

4》凝固点(℃)不高于-25(在月平均最低气温不低于-10℃的地区，如无凝固点为-25℃的绝缘油时，允许使用凝固点为-10℃的油)。

5》机械混合物无。

6》游离碳无。

7》灰分不超过(%)0.005(运行中的油0.01)。

8》活性硫无。

9》酸价(KOH毫克/克油)不超过0.05(运行中的油0.4)。

10》钠试验的等级为2。

11》安定性：<1>氧化后的酸价不大于0.35。

<2>氧化后沉淀物含量(%)0.1。

12》电气绝缘强度(标准间隙的击穿电压)不低于(KV)：<1>用于35KV及以上的变压器(40)。

<2>用于6～35KV的变压器(30)。

<3>用于6KV以下的变压器(25)。

13》溶解于水的酸或殓无。

14》水分无。

15》在+5℃时的透明度(盛于试管内)透明。

16》tgδ和体积电阻(如果浸油后的变压器tgδ和C2/C50值增高则应进行测量)tgδ不超过(%)在20℃时为1(运行中为2)，在70℃时为4(运行中为7)，体积电阻(无规定值但应与最低值进行比较)。

产品参数
品牌长城GreatWall
型号10/25
基本参数
产地中国石化。

绝缘油耐压试验
绝缘油是电气设备常用的绝缘、灭弧和冷却介质。

为保证它在运行过程中具有良好的性能，必须定期对其进行各项试验，尤其是耐压试验。

绝缘油的耐压试验是在专用的击穿电压试验器中进行的，试验器包括一个瓷质或玻璃油杯、两个直径25毫米的圆盘电极(应光滑，无烧焦痕迹)。

试验时将取出的油样倒入油杯内，然后放入电极，使两个电极相距2.5毫米。

试验应在温度为10～35℃和相对湿度不大于75%的室内进行。

具体试验步骤如下：
(1)将油样混合均匀，尽可能不使其产生气泡。

在室内放置几小时，使油温尽量接近室温。

(2)将油样接入试验回路，静置10～15分钟，使油内的气泡逸出。

(3)合上电源，以每秒3千伏的速度加压，至油样被击穿(有明显的火花放电或试验器的脱扣开关跳闸)时，记录该瞬间的电压值。

(4)静置5分钟后，重复上述试验，一般每个油样要试验5次，取5次的平均电压值。

(5)如有必要，可另取两个油样进行相同的试验，取三个油样的平均电压值作为试验结果。

(6)如果将电压加到试验器的最大值(如50千伏)，油样仍未击穿，可在最大电压下停留1分钟，再不击穿，则认为绝缘油耐压强度合格。

注意事项：
（1）油耐压机使用前，外壳应可靠接地；
（2）校对电极距离，用好油冲洗电极表面；
（3）取油样时应擦净取样截门，再缓缓开启，先将油杯冲刷2-3次，再取油样；
（4）放置和取出油杯时，须在断开电源的条件下进行；（5）油在杯中静置5-10min，以消除气泡；
（6）试油机升压速度不宜过快，约3000V/s为宜。

试验3-5次，每次加压间隔2-3min，断开电源前，先将电压降至0。

绝缘油气相色谱检测标准
1.范围
本标准规定了绝缘油气相色谱检测的原理、设备、样品制备、试验步骤、结果计算、精度和误差以及应用。

本标准适用于绝缘油中溶解气体的分析。

2.规范性引用文件
下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T 7376 电绝缘油中溶解气体组分含量的气相色谱测定法
3.术语和定义
下列术语和定义适用于本标准。

3.1 绝缘油 insulating oil
用于电力、电气等设备的绝缘材料，具有良好的电绝缘性能。

3.2 色谱峰 chromatographic peak
在色谱图上，代表某种组分的色谱柱上出现的单峰。

3.3 色谱分离 chromatographic separation
利用色谱柱将混合组分分离成单个组分的过程。

3.4 灵敏度 sensitivity
衡量仪器对样品中待测组分检出的能力，通常用单位浓度的待测组分产生一个响应信号值来表示。

3.5 精度 accuracy
测量值与真实值之间的接近程度，通常用相对误差来表示。

4.原理
本标准采用气相色谱法（GB/T 7376）对绝缘油中溶解气体进行分析。

通过色谱柱将样品中的各组分分离，然后通过检测器对分离后的组分进行检测并测量其含量。

5.设备
进行绝缘油气相色谱检测所需的设备包括：气相色谱仪、色谱柱、进样器、检测器和数据处理系统等。

绝缘油试验标准化作业指导书（试行）一.适用范围适用于绝缘化学监督工作中进行绝缘油试验的检测工作。

二.引用标准和规程GB7595-87《运行中变压器油质量标准》GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》GB/T 507-86《绝缘油介电强度测定法》GB 7600-87《运行中变压器油水分含量测定法》GB/T 261-83《石油产品闪点测定法（闭口杯法）》GB/T 7599-87《运行中变压器油、汽轮机油水溶性酸测定法》GB/T 7598-87《运行中变压器油、汽轮机油酸值测定法》GB 7597-87《电力用油（变压器油、汽轮机油）取样方法》GB/T 6541-86《石油产品对水界面张力测定法（圆环法）》GB/T 5654-85《液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量》DL 423-91《绝缘油中含气量的测定真空压差法》DL 429.9-91《绝缘油介电强度测定法》三.安全工作的一般要求1 基本要求1.1为了保证工作人员在现场试验中的人身安全和电力设备的安全运行，必须严格执行DL409《电力安全工作规程》。

1.2工作人员与带电高压设备的安全距离表1 高压设备带电时的安全距离2保证安全的组织措施2.1在电气设备上工作，保证安全的组织措施1.1.1工作票制度2.1.2工作许可制度2.1.3工作监护制度2.1.4工作间断、转移和终结制度2.2在不停电的情况下，进行绝缘油和六氟化硫气体的取样及试验工作，应填写第二种工作票。

2.3在停电的情况下，进行绝缘油和六氟化硫气体的取样及试验工作，应填写第一种工作票。

四.绝缘油的取样工作1．安全工作要求1.1新油的验收、新油处理过程中的检验、为交付运行的新设备取样检验取样前应征得现场工作负责人的许可。

1.2在不停电的情况下，进行绝缘油的取样工作，应填写第二种工作票。

1.3在停电的情况下，进行绝缘油的取样工作，应填写第一种工作票。

绝缘油中T501抗氧化剂含量检测细则（液相色谱法）1检测条件1.1环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。

a）取样应在良好的天气下进行。

b）环境温度不宜低于5℃。

c）环境相对湿度不大于80%od）适合仪器操作的通风柜。

1.2待试样品要求a）用洁净的50OmL磨口具塞试剂瓶，从设备下部取样口采样500mL。

b）油样在运输、保管过程中要注意样品的防尘、防震、避光和干燥等。

1.3人员要求试验人员需具备如下基本知识与能力：a）熟悉绝缘油抗氧化剂含量检测技术的基本原理和标准。

b）了解液相色谱仪的技术参数和性能。

c）掌握绝缘油抗氧化剂含量检测的操作方法和影响因素。

d）了解被测样品取样基本要求。

e）熟悉电力生产和化学相关安全管理规定。

f）经过上岗培训并考试合格。

1.4安全要求a）执行国家电网公司《电力安全工作规程（变电部分）》相关要求。

b）现场取样至少由2人进行。

c）应在良好的天气下进行取样工作。

d）按照化学药品安全使用规定进行操作，注意防火防毒。

e）测试仪器确保良好接地。

1.5检测仪器及材料要求1.5.1主要仪器设备a）高效液相色谱仪符合下列条件：双泵或单泵系统；C18液相色谱柱,柱长150 mm；能检测紫外线（UV）光谱的UV检测器。

b）数据采集系统：宜使用色谱数据工作站或色谱数据处理机。

c）声波发生器或在线脱气装置，用于去除流动相中的气泡。

d）机械振荡器：往复振荡频率270次∕min~280次∕min,振幅35 mm,可采用GB/T 17623方法中脱气用的振荡仪。

e）试验室用的高速离心机：转速；0 r∕min^-4000 r∕min0f）分析天平：精度为0.0001gg）玻璃注射器：5 mLoh）微量注射器：25μL.i）具塞比色管：10 mLoj）移液管：LOOmLk）搅拌器。

1.5.2试剂与材料要求a）水：去离子水。

b）硫酸：密度1.84g∕cπ?, 98%,分析纯。

主变绝缘油试验
结论合格简化分析人杜超刘丽萍审核于国君1号主变有本体谱分析：
1号SVG变本体简化分析：
1号SVG变绝缘油色谱分析：
结论合格色谱分析人杜超刘丽萍审核于国君
2＃主变绝缘油试验
结论合格简化分析人杜超刘丽萍审核于国君2号主变有载色谱分析：
2号主变混合油简化分析：
2号主变本体简化分析：
2号主变有本体谱分析：
结论合格色谱分析人杜超刘丽萍审核于国君
新油绝缘油试验
1号新油简化分析：
1号新油色谱分析：
结论合格色谱分析人杜超刘丽萍审核于国君2号新油简化分析：
结论合格简化分析人杜超刘丽萍审核于国君2号新油色谱分析：
3号新油简化分析：
结论合格简化分析人杜超刘丽萍审核于国君3号新油色谱分析：
新混合油简化分析：
结论合格简化分析人杜超刘丽萍审核于国君新混合油色谱分析：
结论合格色谱分析人杜超刘丽萍审核于国君。

№绝缘油油中气体含量色谱分析作业指导书（本）变电站名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆门供电公司1适用围本作业指导书适用于供电公司××变电站××绝缘油油中气体含量色谱分析作业。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB／T 17623—1998 《绝缘油中溶解气体组分含量测定法（气相色谱法）》GB 7597-87 《电力用油（变压器油、汽轮机油）取样方法》GB 7595—2000 《运行中变压器油质量标准》DL/ T722—2000 《变压器油中溶解气体分析和判断导则》3试验前准备工作安排3．1准备工作安排3. 2作业条件3．3人员要求3．4工、器具注1:气相色谱仪应符合以下要求：a．仪器基线稳定，有足够的灵敏度。

对油中溶解气体各组分的最小检知浓度见下表2：表2 色谱仪的最小检知浓度单位：μL/L（20℃）b．对所检测组分的分离度应满足定量分析的要求，即分辨率R≥1.5。

c．用转化法在氢火焰离子化检测器上测定CO、CO2时，应对镍触媒将CO、CO2转化为CH4的转化率作考察。

可以影响转化率的因素是镍触媒的质量、转化温度和色谱柱的容量。

推荐以下气相色谱仪流程图见表2。

表2气相色谱仪流程图气源应符合以下要求a．标准混合气体由国家计量部门授权的单位配制，具有组分浓度含量、检验合格证及有效使用期。

b．N2（Ar）：纯度不低于99.99%(最好不低于99.999%，以提高气相色谱仪的稳定性和延长色谱柱的使用寿命)，可用压缩气瓶或气体发生器，优先选用压缩气瓶。

c．H2：纯度不低于99.99%，可用压缩气瓶或气体发生器，优先选用气体发生器。

1.测量绝缘油的tgδ时为什么一定要将油加温到约90°后再进行？
绝缘油的tgδ值随温度升高而增大，越是老化的油，其tgδ随温度的变化也越快。

例如，老化的油在20℃时tgδ值仅相当于新油tgδ值得2倍，在100℃时相当于20倍。

也常遇到这种情况，20℃时油的tgδ不大，而70℃时所测得的tgδ值又远远超过标准，所以应尽量在高温时测量油的tgδ值。

另外变压器油的温度通常常能达到70-90℃，所以测量90℃绝缘油的tgδ值对保证变压器的正常运行是一个较重要的参数。

基于上述，《规程》规定在90℃下测量绝缘油的tgδ。

2.为什么测量电力设备绝缘的介质损耗因数tgδ时，一定要求空气的相对湿度小于80%？
测量电力设备的tgδ时，一般使用QS1型西林电桥。

如测量时空气湿度相对较大，会使绝缘表面有低电阻导电支路，对tgδ测量形成空间干扰。

这种表面低电阻的泄漏对tgδ的影响，因不同试品，不同接线而不同。

一般情况下，正接线时有较小的测量误差；而反接线时则有偏大的测量误差。

由于加屏蔽环会改变测量时的电场分布，因此不易加装屏蔽环。

为保证测量tgδ的准确度，一般要求测量时相对湿度不大于80%。

油色谱分析试验标准一、作业前的准备（一）人员配置：2人（一人操作、一人监护）（二）工器具：油色谱分析仪，油样振荡器电源，烘干箱，油样注射器、5ML 注射器、1ML注射器万用表，点火器二注意事项1、开色谱分析仪器前，一定先打开氮气钢瓶总阀，避免钨丝烧坏。

2、色谱分析仪器上的压力表参数：氮气0.32Mpa，氢气0.14Mpa，空气0.14Mpa。

3、注射样品后，当采集波形因某种原因，时间没有完成而停止了，需要等到上一次时间完成后才可开始注射下一次的样品，进行第二次试验。

4、A信号采集的六个峰值分别是：一氧化碳（CO）、甲烷（CH4）、二氧化碳（CO2）乙烯（C2H4）、乙炔（C2H2）、乙烷（C2H6）。

5、检测器A内的塞子，大概30次换一次。

6、开机后，当没有信号显示，检查“检测器”开关是否打开。

7、柱箱温度值不能升高时，检查柱箱温度开关是否打开。

8、变压器油气体色谱分析油中溶解气体含量的注意值：总炔150ppm乙炔5ppm氢气150ppm※总炔=甲烷+乙炔+乙烯+乙烷ppm是每升油中含该气体的微升数（106）三常见故障1信号A显示“8300”，信号板A放大板没插好，2信号B显示“1535”，调节调零旋转扭，若值没有什么变化，可能是信号B的钨丝烧坏或旋转按钮损害，需厂家修理处理。

3量程都是1如：SIGNAL 1 RANGE 1SIGNAL 2 RANGE 14调零、衰减都是“0”。

四操作步骤1开机1.1打开空气、氢气、氮气钢瓶总阀。

钢瓶总阀上的输出压力表的值在0.4 Mpa ＜压力值＜0.5Mpa，钢瓶压力表小于2Mpa以下，换钢瓶。

1.2打开色谱分析仪器的红色开关。

1.3调节色谱分析仪器氮气旋转按钮（上面，从左往右，控制B信号），设定值分别为3.7、2.5；1.4调节色谱分析仪器氢气、空气旋转按钮（下面，从左往右，控制A信号），设定值分别为6.0、6.5（点火值）/5.5、6.5（点火后值）1.5设值柱箱温度值为50℃，进样器A温度120℃，进样器B温度300℃，检测器A温度250℃，检测器B温度80℃；1.6当设置的各温度达到设定值后，检测器A烫手之后，才能点火，才能打开绿色开关，然后进行信号检查。

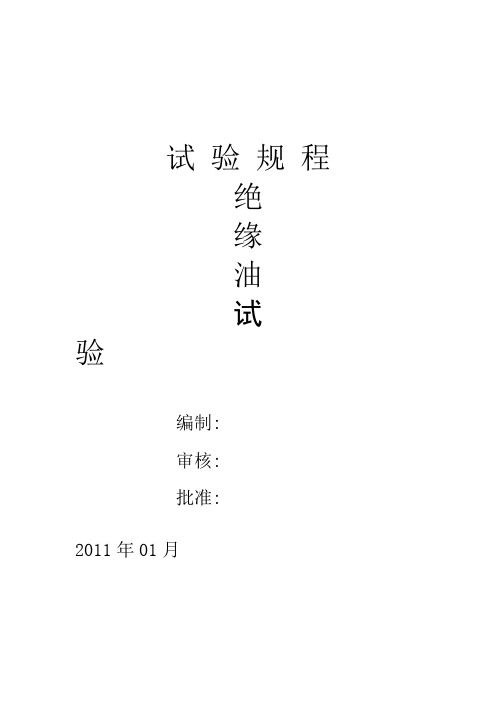

试验规程绝缘油试验编制:审核:批准:2011年01月绝缘油试验规程1.试验标准GB 2536-90《变压器油》GB/T 7252-2001《变压器油中溶解气体分析及判断导则》GB 7595～7605《运行中变压器油、汽轮机油质量标准及试验方法》2.要求试品应按GB7597规定的方法取样。

进厂新油需做介损、耐压、色谱、微水、闪点、凝点、倾点、运动粘度、水溶性酸或碱、酸值、界面张力化验。

35KV产品在成品试验完成后做介损、耐压、色谱、微水。

110KV以上产品在成品试验前做介损、耐压、色谱、微水，试验后只做色谱。

3．变压器油的例行试验项目3．1击穿电压测量变压器油的击穿电压是衡量变压器油被水和悬浮杂质污染程度的重要指标，油的击穿电压越低，变压器的整体绝缘性能越差，直接影响变压器的安全运行。

变压器油击穿电压测量的试验方法按GB/T507的规定进行。

3．2 介质损耗因数测量变压器油介质损耗因数是衡量变压器油本身绝缘性能和被杂质污染程度的重要参数，油的损耗因数越大，变压器的整体介质损耗因数也就越大，绝缘电阻相应降低，油纸绝缘的寿命也会缩短。

变压器油介质损耗因数试验方法按GB/T5654的规定进行。

3．3 含水量测定变压器油含水量测定方法按GB/T7600或GB/T7601的规定进行。

3．4 溶解气体气相色谱分析变压器油中溶解的和气体继电器中收集的一氧化碳、二氧化碳、氢气、甲烷、乙烷、乙烯、乙炔等气体的含量，间接地反映了变压器本身的实际情况，通过对这些组分的变化情况进行分析，就可以判断设备在试验或运行过程中的状态变化情况，并对判断和排除故障提供依据。

具体试验方法按GB/T17623的规定。

对出厂和新投运的产品，各种气体组分的含量应满足下表的规定，并且在产品绝缘耐受电压试验、局放试验、温升试验及空载运行试验前后各组分不能有明4．变压器油的其它试验项目：1)凝点和倾点凝点是指在规定的试验条件下,将试油逐渐冷却,并将液面倾斜45度,凝固1min后,油面不再移动的最高温度。

绝缘油油中气体含量色谱分析作业指导书一、引言绝缘油是电力设备中常用的绝缘介质，其质量的稳定性对设备的安全运行至关重要。

绝缘油中的气体含量是评估绝缘油质量的重要指标之一。

本文将介绍绝缘油油中气体含量的色谱分析方法，并提供详细的作业指导。

二、仪器和试剂准备1. 气体色谱仪：确保仪器处于正常工作状态，检查气体供应系统，保证气体流量稳定。

2. 色谱柱：选择合适的色谱柱，常用的有聚酯柱、聚酰亚胺柱等。

3. 校准气体：使用标准气体进行仪器的校准，常用的标准气体有氮气、氢气、氧气等。

4. 绝缘油样品：准备待分析的绝缘油样品。

三、样品处理1. 样品采集：使用干净的玻璃容器采集绝缘油样品，避免样品受到空气中的污染。

2. 样品准备：将采集到的绝缘油样品过滤，并放置在密封容器中，避免气体的损失。

四、色谱分析方法1. 仪器设置a. 色谱柱温度：根据样品的特性和分析要求设置合适的色谱柱温度。

b. 气体流量：根据仪器的要求设置合适的气体流量。

c. 检测器温度：根据样品的特性和分析要求设置合适的检测器温度。

d. 注射量：根据样品的特性和分析要求设置合适的注射量。

2. 样品注射a. 将样品注射到色谱仪中，确保注射量准确。

b. 设置适当的进样模式和进样速度。

3. 色谱条件优化a. 色谱柱选择：根据样品的特性选择合适的色谱柱。

b. 色谱条件调整：根据样品的特性和分析要求调整色谱柱温度、气体流量等参数，优化色谱条件。

4. 数据分析a. 通过色谱仪获得色谱图，观察气体峰的形状和峰面积。

b. 使用色谱软件进行数据处理，计算各气体的含量。

c. 对比标准样品，判断气体含量是否符合要求。

五、结果解读与报告1. 结果分析：根据分析结果，判断绝缘油样品中气体含量的高低，并与标准要求进行对比。

2. 结果报告：将分析结果整理成报告，包括样品信息、分析方法、分析结果和结论等内容。

六、安全注意事项1. 操作时要注意安全，避免接触有毒气体和挥发性溶剂。

2. 使用仪器时要按照操作规程进行，避免仪器故障和人身伤害。

绝缘油耐压试验标准
绝缘油耐压试验是电力设备试验的重要组成部分，主要用于检测绝缘油的绝缘性能和设备的泄漏电流。

以下是绝缘油耐压试验的一些基本标准：
1. 试验电压：根据设备的电压等级和绝缘水平，选择合适的试验电压。

一般情况下，试验电压为设备额定电压的75%-90%。

2. 试验时间：试验时间通常为15-30分钟，但具体时间需要根据设备的类型和大小来确定。

3. 泄漏电流：在试验过程中，应定期检查泄漏电流。

如果泄漏电流超过规定的值，应立即停止试验。

4. 试验温度：试验温度应保持在5-35摄氏度之间，过高或过低的温度都可能影响试验结果。

5. 试验环境：试验应在干燥、清洁、无尘的环境中进行，避免电磁干扰。

6. 试验人员：试验人员应熟悉试验规程，严格遵守安全规定，确保试验安全。

7. 试验设备：试验设备应定期进行校准和检查，确保其准确度和可靠性。

以上是绝缘油耐压试验的一些基本标准，具体的标准可能会因设备和环境的差异而有所不同。

绝缘油的电气试验一、试验目的对每一批新到的绝缘油以及运行设备发生故障时或有必要的特殊情况下，进行试验以检查油质。

二、取样方法（1）试验容器。

试验容器一般用容量为1kg磨口塞的无色玻璃瓶。

（2）取样方法。

采取油量必须足够，满足试验要求。

取样时，应在相对湿度小于75%的晴天或干燥的天气下进行。

在户外电气设备中取样时，要防止雪、水分、灰尘与赃物进入油样。

三、试验步骤合上电源开关及自动跳闸开关Q，电源指灯HL亮，启动调压器T2，以2kV/s的速度均匀升压，直至油中有火花放电，脱扣开关Q自动跳闸为止。

记录发生击穿瞬时的最大电压值为击穿电压。

如发生不大的破裂声及电压表PV指针抖动均不算击穿。

油击穿后，打开玻璃盖子，用干净的玻璃棒在电击中轻轻搅动几次（不可触动间隙距离）以除掉击穿产生的游离碳，静止5min后再进行一次升压（从零开始）如此重复5次，5次试验数值应在试验报告上注明，然后取其平均值为油样的电气强度。

试验记录包括：油的颜色、有无杂质、全部击穿电压数值、5次击穿电压平均值与结论、试验日期、温度、湿度、气象等。

合格油5次击穿电压值相差不大；若油中有杂质。

各次击穿电压值呈下降趋势，一次比一次低；若油中有水分，各次击穿电压值呈上升趋势，一次比一次高。

绝缘油耐压试验原理图四、试验时注意事项（1）若五次测量值中的任何一值与平均值的差值超过±25%，应继续进行试验，直到获得5个不超过平均值±25%的数值为止。

（2）有必要时可对一试样取3杯进行试验，每杯击穿5次，然后取其平均值。

（3）如升压至试验设备最大值（50kV）时，油仍然不击穿，可在此电压下停留1min，若仍不击穿，则认为油合格，但应在试验报告上注明。

（4）在试验时必须均匀升压，不然会使油的击穿电压值忽高忽低。

（5）在室外试验时，必须避免阳光直射，以避免击穿电压下降，油杯上应加玻璃盖。

（6）为减少油击穿后游离碳，将电流继电器调至10mA以下，在试验变压器与油杯电极间接入5~10MΩ限流电阻。

绝缘耐压测试环境要求
绝缘耐压测试环境要求包括以下几个方面：
1. 温度和湿度：测试环境应保持适宜的温度和湿度，以确保测试结果的准确性和可靠性。

通常要求环境温度在20℃±5℃，相对湿度在45%~75%之间。

2. 空气质量：测试环境应保持空气清洁，避免污染物对测试结果的干扰。

禁止吸烟、喷雾和使用挥发性有机物（VOC）的物品。

3. 电磁干扰：测试环境应避免强电磁场的干扰，因为电磁场可能会对测试设备和被测物品的绝缘性能造成干扰。

4. 地面条件：测试环境的地面应平直、干燥，无尘土和导电物质，并且符合安全规范，以确保测试的安全性和准确性。

5. 防静电措施：测试环境应采取必要的防静电措施，避免静电对测试结果的影响。

可以使用防静电地板、静电消除器等设备来达到防静电要求。

总之，绝缘耐压测试环境要求高度重视测试的可靠性和安全性。

合理的环境要求能够降低外界干扰，保证测试的准确性，并确保测试过程的安全性。

绝缘油水分检测细则（库仑法）1 检测条件1.1 环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。

a)取样应在良好的天气下进行。

b)环境温度不宜低于5℃。

c)环境相对湿度不大于80%。

1.2 待测样品要求a)用洁净的20ml玻璃注射器（经检验，密封性合格），从设备下部取样口采样10ml~20ml。

b)油样在运输、保管过程中要注意样品的防尘、防震、避光和干燥等，油样保存应不超过7天。

1.3 人员要求进行绝缘油水分测量的人员应具备如下条件:a)熟悉库仑法绝缘油水分测试的基本原理和技术标准。

b)了解库仑法绝缘油水分仪测量的技术参数和性能。

c)掌握绝缘油水分测试操作方法和影响因素。

d)了解被测样品取样、运输及保存基本要求。

e)熟悉电力生产和化学相关安全管理规定。

f)经过上岗培训并考试合格。

1.4 安全要求a)执行国家电网公司《电力安全工作规程（变电部分）》相关要求。

b)现场取样至少由2人进行。

c)应在良好的天气下进行取样工作。

d)按照化学药品安全使用规定进行操作，注意防火防毒。

e)绝缘油水分测试及电解液更换均应在通风橱中进行。

f)测试仪器确保良好接地。

1.5 检测仪器及材料要求1.6 主要仪器设备微水库仑分析仪a)测定范围1μg—100mg。

b)灵敏度：不大于0.1μg。

1.7 试剂与材料要求a)电解液：有吡啶或无吡啶的电解液均可使用。

b)含水标样：应由国家计量部门授权的单位配制，具有水分浓度含量、检验合格证及有效使用期。

c)注射器：0.5μL，50μL；0.25mL，1mL，2mL，5mL，25mL，50mL。

2 检测准备检查环境、人员、仪器满足检测要求。

3 检测方法 3.1 检测原理其原理系基于有水时，碘被二氧化硫还原，在吡啶和甲醇存在的情况下，生成氢碘酸吡啶和甲基硫酸氢吡啶。

反应式如下：H 20+I 2+S02+3C 5H 5N → 2 C 5H 5N •HI+ C 5H 5N •SO 3 C 5H 5N •SO 3+ CH 30H → C 5H 5NH •S04•CH 3在电解过程中，电极反应如下：阳极：2I --2e →I 2阴极：2H ++2e → H 2↑I 2+2e →2I - 产生的碘又与试油中的水分反应生成氢碘酸，直至全部水分反应完毕为止，反应终点用一对铂电极所组成的检测单元指示。
