建筑工程施工测量规范篇一：施工控制测量规范2 施工控制测量（Ⅰ）场区平面控制：第7.2.1条场区的平面控制网，可根据场区地形条件和建筑物、构筑物的布置情况，布设成建筑方格网、导线网、三角网或三边网。
第7.2.2条场区的平面控制网，应根据等级控制点进行定位、定向和起算。
第7.2.3条场区平面控制网的等级和精度，应符合下列规定：一、建筑场地大于1K㎡或重要工业区，宜建立相当于一级导线精度的平面控制网；二、建筑场地小于1K㎡或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网；三、当原有控制网作为场区控制网时，应进行复测检查。
第7.2.4条建筑方格网的主要技术要求，应符合表7.2.4的规定。
建筑方格网的主要技术要求表7.2.4第7.2.5条建筑方格网的首级控制，可采用轴线法或布网法，其施测的主要技术要求，应符合下列规定：一、轴线法。
1 轴线宜位于场地的中央，与主要建筑物平行；长轴线上的定位点，不得少于3个；轴线点的点位中误差，不应大于5cm；2放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过2.5″；直线度的限差，应在180°±5″以内；34轴交点，应在长轴线上丈量全长后确定；短轴线，应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在90°±5″以内。
二、布网法，宜增测对角线的三边网，其测量精度，不应低于本规范第2.1.8条中四等三边网的规定。
第7.2.6条标桩的埋设深度，应根据地冻线和场地平整的设计标高确定。
第7.2.7条建筑方格网的测量，应符合下列规定：一、角度观测可采用方向观测法，其主要技术要求，应符合表7.2.7的规定；角度观测的主要技术要求表7.2.7-1二、当采用电磁波测距仪测定边长时，应对仪器进行检测，采用仪器的等级及总测回数，应符合表7.2.7-2的规定；采用仪器的等级及总测回数表7.2.7-2三、方格网点平差后，应确定归化数据，并在实地标板上修正至设计位置；四、建筑方格网竣工后，应经过实地复测检查，方能提供给委托单位。
工程摄影测量规范-------------------------------------------------------------------------------- GB50167-92第1章总则第2章控制测量2.1 一般规定2.2 平面控制测量2.3 高程控制测量第3章航空摄影测量3.1 一般规定3.2 地面标志的布设与航空摄影的要求3.3 像控点的布设与施测第4章地面摄影测量4.1 一般规定4.2 摄影站及像控点的布设4.3 地面摄影及摄影处理4.4 调绘4.5 测图第5章数字地面模型5.1 一般规定5.2 数据获取5.3 数据编辑5.4 数据处理第6章非地形摄影测量6.1 一般规定6.2 物方控制6.3 摄影机检校及其物镜前节点坐标的计算6.4 数据获取6.5 数据处理6.6 特殊摄影测量第7章工程遥感7.1 一般规定7.2 航空遥感飞行与地物波谱测量7.3 工程遥感的图像处理7.4 遥感图像的解译7.5 遥感制图、工程信息系统和数据库附录一地面标志的形状和尺寸附录二航线网布点航线段端点间的基线数附录三控制片的整饰格式附录四像片调绘附录五数字地面模型数据点格网管理模式附录六非地形摄影测量人工标志的形状附录七非地形摄影测量的精度估算附录八数据处理的解法附录九样品发射率野外简易测定方法附录十陆地卫星各传感器的波段性能简表附录十一本规范用词说明工程摄影测量规范第1章总则第1.0.1条为了统一工程摄影测量的技术要求，及时准确地为工程建设提供正确的摄影测量资料，保证成果、成图的质量符合各个测绘阶段的要求，以适应工程建设发展的需要，制订本规范。
第1.0.2条本规范适用于城镇、工矿企业、交通运输、能源等各类工程建设的勘察、设计和施工，以及生产(运营)阶段通用性摄影测量。
其内容包括：控制测量、1∶500～1∶5000比例尺地形图的航空和地面摄影测量、数字地面模型、非地形摄影测量和工程遥感。
第1.0.3条工程摄影测量作业前，应了解工程的要求，进行现场踏勘，并应收集、分析和利用已有合格资料，制定经济合理的测量方案，编写技术设计书或纲要；作业中应加强工序质量检查；作业后应进行检查验收，编写技术报告或说明书。
第一章高程放样高程放样就是以已知高程点为依据，测设高差后标出设计高程的位置，它与距离、水平角放样一样，也是最基本的放样工作。
如下图如示，A点为已知高程点，其高程为Ha，B点为待设点，其设计高程为Hb。
若B 点的高度已被定出，在A、B之间安置水准仪，分别读取这两个点上的标尺读数a和b，则根据几何水准测量原理可得下列关系式：b=Ha-Hb+a即：放样点的标尺读数＝已知点高程－放样点高程+后视读数若按上式求得待设点上的标尺读数(b)为负值，此时可将待设处的标尺倒立，并指挥该尺上、下移动，当仪器视线正好对准标尺上读数b时，在标尺顶端(零点)做标志，此即为待放样的高程位置。
第二章建筑工程施工测量第一节概述一、开工前的测量工作1)建立施工控制网；2)场地平整测量；3)建（构）筑物的定位、放线测量。
二、施工过程中要进行的测量工作1)基础施工测量；2)建筑物轴线的投测和高程传递；3)工业厂房构件安装测量；4)工业厂房设备安装测量；5)某些重要工程的基础沉降观测；6)阶段性竣工验收测量。
三、竣工后要进行的测量工作1)测绘竣工图；2)配合竣工验收、检查工程质量的测量。
在施工测量中必须遵循“由整体到局部，先控制后细部”的原则。
对于建（构）筑物的放样精度要求一般有两种：一是对各建（构）筑物相互位置的要求，即各建筑物主轴线间的位置精度；二是建（构）筑物本身各部分间的位置的位置精度，即主轴线与其它轴线以及各细部结构间的位置精度。
第二节建筑施工控制网的形式和点位布置用于控制建筑物内部相对位置的厂房控制网，一般都布设成矩形，所以亦称之为矩形控制网。
对于场区（或场地）控制网来说，其布设形式一般可采用下列几种：1)建筑方格网：是一种特殊形式的施工控制网，其相邻点的连线平行或垂直于建筑物主轴线，组成正方形或矩形的格网，控制点即位于格网的交点上。
所以建筑场地上，大多采用方格网形式作为施工控制网，特别是在地势较为平坦、建筑物布置规则且密集的建筑物场地上更为适用。
第六篇工程施工测量第一章施工测量的组织和管理1。
1 本标段施工测量的技术要求⑴施工测量的方法及精度要求严格遵守《地下铁道、轻轨交通工程测量规范》(GB50308—）。
根据《地下铁道、轻轨交通工程测量规范》(GB50308-）规定，地铁车站和区间施工测量中线和高程的总贯通误差为m横≤±50mm，m纵＜L/10000，m竖≤±25mm。
为保证总贯通误差,地铁有关施工测量的误差分配按表6。
1—1标准执行。
地铁测量的误差分配表表6.1-1⑵测量的内外业执行复核和检算制，控制网点平差及其他数据由两组人员独立进行计算，并及时较核。
重要部位的放样宜采用不同的方法和不同的路线检核测设，以确保正确.⑶测量工作根据人员和仪器设备状态选择方法,优先采用具有闭合条件的方法,避免误差超限产生和错误。
使用全站仪数字化测量时，制定并落实误差监控手段，对各种误操作必须有查错功能和纠错能力。
⑷测量外业原始记录完整，测量成果资料齐全、计算准确、文整清楚，必须有计算者、复核者签字,项目总工程师签认。
1。
2 测量队的人员组成和仪器配备为确保地铁建筑物空间位置及几何尺寸的准确性,将误差控制在规定范围之内,保证施工测量的精度，我公司将派具有地下工程测量经验的专业测量工程师和经专业培训持测绘证的测量人员组成专业测量队,负责施工测量工作。
并根据工程项目需要的规范要求标准配备测量仪器，用于现场施工测量.测量队人员组成见表6。
1-2，配备测量仪器清单见表6.1—3. 1。
3 测量队的工作职责和日常管理1.3。
1 测量队的工作职责测量队执行技术责任制，并对项目总工程师负责;⑴负责各控制网点的接收、管理和对控制网点的复测，注意对首级及二级控制网点进行复核；⑵负责对业主所交的GPS点、水准点的复测；⑶负责配合业主及监理有关测量复测及检查工作，负责对业主及监理书面申报测量实施方案及测量成果，并对所报资料的完整性、正确性负责；⑷负责对施工作业队的测量工作进行检查、指导、复测；测量队人员组成表6.1-2测量仪器清单表6。
工程测量规范GB50026-93主编部门：中国有色金属工业总公司批准部门：中华人民共和国建设部施行日期：1993年8月1日关于发布国家标准《工程测量规范》的通知建标〔1993〕242号根据国家计委计综〔1986〕250号文的要求，由中国有色金属工业总公司会同有关部门共同修订的《工程测量规范》,已经有关部门会审。
现批准《工程测量规范》GB50026-93为强制性国家标准，自1993年8月1日起施行。
原《工程测量规范》TJ26－78同时废止。
本标准由中国有色金属工业总公司负责管理，具体解释等工作由中国有色金属工业总公司西安勘察院负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1993年1月3日修订说明本规范是根据原国家计委计标发〔1986〕250号文通知要求,由中国有色金属工业总公司负责主编，具体由中国有色金属工业总公司西安勘察院会同有关单位共同对原国家基本建设委员会、冶金工业部颁发的《工程测量规范》TJ26－78（试行）进行修订而成。
在修订过程中，修订组经过调查研究，广泛征求全国各地有关单位意见，根据体现政策、技术先进、经济合理、安全适用的要求，保留了原规范适用的条文，删除、修改了不适用或不完全适用的条文，增加了通过鉴定并广泛应用、行之有效的新技术和科研成果，经两次全国性会议讨论修改，最后会同有关部门审查定稿。
修订后的内容共9章40节及7个附录，除保留原规范的总则、平面控制测量、高程控制测量、地形测量、线路测量、绘图复制等章外，增订了施工测量、竣工总图编绘与实测、变形测量；以及地形图的修测，编绘，晒蓝图、静电复印与复照，翻版、晒印刷版与修版，打样与胶印等章节。
调整了原章、节中的内容：平面控制测量中规定了三边网的主要技术要求；电磁波测距中规定了等级导线技术要求；高程控制测量中规定了电磁波测距三角高程测量的技术要求；地形测量中规定了电磁波测距仪极坐标法布设图根点的技术要求、速测仪施测的技术要求；线路测量中规定了各等级线路测量的统一技术规定。
施工测量技术标准化管理手册目录刖百 (3)第一章体系管理 (5)1测量中心 (5)1.1岗位职责 (5)1.2仪器设备管理制度 (6)1.3制度体系 (10)2项目部 (13)2.1项目部测量职责 (13)2.2仪器的配置和调配 (15)2.3建立仪器使用档案 (16)2.4仪器的校准和计量检定 (16)2.5仪器的安全操作 (17)第二章控制测量 (20)1总体控制 (20)1.1平面控制 (20)1.2高程控制系统的建立 (22)2局部控制 (22)2.1钢结构地脚锚栓、预埋件测量 (22)2.2钢柱测量 (24)3.3钢梁测量 (26)第三章施工放样 (27)1内业管理 (27)1.1测量内业工作管理 (27)2外业管理 (28)2.1测量外业工作管理 (28)第四章变形监测管理 (29)1变形监测 (29)2测量成果整理 (32)第五章测量资料 (33)1目的 (33)2适用范围 (33)3编制依据 (33)4测量技术资料管理 (33)5施工测量技术资料的编制 (34)6测量技术资料归档保存 (38)第六章附录 (39)1控制点埋石图及标志 (39)1.1一般控制点 (39)1.2强制对中控制点 (40)1.3配件样式 (41)1.4控制点效果图 (42)2记录 (43)2.1监视和测量设备登记台账(QG/SBCKJ12-2021/F02-1) (43)3.2监视和测量设备周检年计划(QG/SBCKJ12-2021/F02-2) (44)4.3监视和测量设备调拨报告单(QG/SBCKJ12-2021/F02-3) (45)5.4监视和测量设备封存单(QG/SBCKJ12-2021/F02-4) (46)6.5监视和测量设备报废申请单(QG/SBCKJ12-2021/F02-5) (47)7.6监视和测量设备分类管理明细目录(QG/SBCKJ12-2021/F02-6) (48)8.7测量仪器维修登记表 (50)9.8控制点巡查记录表 (51)10 (9)水准仪i角检验记录表 (52)11 (1)0全站仪自检记录表 (53)12 (1)1测量人员台账 (56)13 (1)2测量人员证书台账 (57)14 (1)3仪器操作规程 (58)前百测量工作是工程建设的重要环节，是保证工程进度与工程质量必要而重要的手段。
（建筑工程管理）工程测量规范工程测量规范工程测量规范GB50026-93第1章总则第2章平面控制测量2.1一般规定2.2设计、选点、造标与埋石2.3水平角观测2.4距离测量2.5内业计算第3章高程控制测量3.1一般规定3.2水准测量3.3电磁波测距三角高程第4章地形测量4.1一般规定4.2图根控制测量4.3一般地区地形测图4.4城镇居住区地形测图第四节城镇居住区地形测图4.5工矿区现状图测量4.6水域地形测量4.7地形图的修测第5章线路测量5.1一般规定5.2铁路、公路测量5.3架空索道测量5.4自流和压力管线测量5.5架空送电线路测量第6章绘图与复制6.1一般规定6.2绘图6.3编绘6.4晒蓝图、静电复印与复照6.5翻版、晒印刷版与修版6.6打样与胶印第7章施工测量7.1一般规定7.2施工控制测量7.3工业与民用建筑施工放样7.4灌注桩、界桩与红线测量7.5水工建筑物施工测量第8章竣工总图的编绘与实测8.1一般规定8.2竣工总图的编绘8.3竣工总图的实测第9章变形测量9.1一般规定9.2水平位移监测网9.3垂直位移监测网9.4水平位移测量9.5垂直位移测量9.6内业计算及成果整理附录一本规范名词解释附录二平面控制点标志及标石的埋设规格附录三方向观测法度盘和测微器附录四高程控制点标志及标石的埋设规格附录五建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六基础相对倾斜值和基础挠度计算公式附录七本规范用词说明工程测量规范－总则工程测量规范第1章总则第1.0.1条为了统一工程测量的技术要求，及时、准确地为工程建设提供正确的测绘资料，保证其成果、成图的质量符合各个测绘阶段的要求，适应工程建设发展的需要，制订本规范。
第1.0.2条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产（运营）阶段的通用性测绘工作。
其内容包括控制测量,采用非摄影测量方法的1∶500～1∶5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。

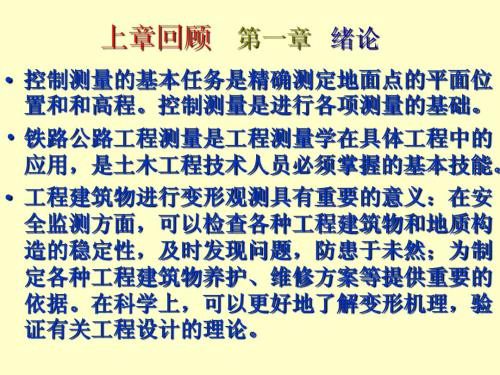

施工测量基本知识第一节施工测量概述一、施工测量的工作内容各种工程在施工阶段所进行的测量工作称为施工测量。
施工测量的主要工作，是将设计图纸上的建筑物和构筑物，按其设计的平面位置和高程，通过测量手段和方法，用线条、桩点等可见标志，在现场标定出来，作为施工的依据，这种由图纸到现场的测量工作称为测设，也称为放样。
施工测量除了测设外，还包括为了保证放样精度和统一坐标系统，事先在施工场地上进行的前期测量工作——施工：控制测量；为了检查每道工序施工后建筑物和构筑物的尺寸是否符合设计要求，以及确定竣工后建筑物和构筑物的真实位置和高程，而进行的事后测量工作——检查验收与竣工测量；为了监视重要建筑物和构筑物，在施工过程和使用过程中位置和高程的变化情况，而进行的周期性测量工作——变形测量。
由于工程类型的不同和施工现场条件的不同，具体的施工测量工作内容会各有所不同，相应的施工测量方法也各有所不同，本章先介绍最基本、最常用并可普遍应用于各种工程的施工测量方法，即基本测量要素(水平距离、水平角和高差)的测设方法，以及地面点位的测设方法，然后在下一章详细介绍工业与民用建筑工程施工测量的具体内容与方法。
二、施工测量的特点1．测量精度要求较高总的来说，为了保证建筑物和构筑物位置的准确，以及其内部几何关系的准确，满足使用、安全与美观等方面的要求，应以较高的精度进行施工测量。
但不同种类的建筑物和构筑物，其测量精度要求有所不同；同类建筑物和构筑物在不同的工阶段，其测量精度要求也有所不同。
为了满足较高的施工测量精度要求，应使用经过检校的测量仪器和工具进行测量作业，测量作业的工作程序应符合“先整体后局部、先控制后细部”的一般原则，内业计算和外业测量时均应细心操作，注意复核．防止出错，测量方法和精度应符合有关的测量规范和施工规范的要求。
2．测量与施工进度关系密切施工测量直接为工程的施工服务，一般每道工序施工前都要先进行放样测量，为了不影响施工的正常进行，应按照施工进度及时完成相应的测量工作。
第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。
因此施工之前，在建筑场地应重新建立专门的施工控制网。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。
②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。
③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。
④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。
（2）施工高程控制网施工高程控制网采用水准网。
2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。
二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图11-1所示，设xoy 为测量坐标系，x ′o ′y ′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：图11-1 施工坐标系与测量坐标系的换算⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。
