企业标准 Q/CDT—350MW机组设备定期工作标准前言为了规范350MW机组定期工作，进一步提高设备运行可靠性，及时发现设备运行或备用状态的故障和隐患，及时采取有效的防范措施，对设备做到可知、可控，以有效防止设备隐患的积累而导致事故的发生，保证设备安全稳定运行，根据集团公司《350MW机组定期工作标准》，结合本厂设备状况，特制定本标准。
- 2 -目次第一篇：《350MW机组汽轮机设备定期工作标准》第二篇：《350MW机组锅炉设备定期工作标准》第三篇：《350MW机组电气一次设备定期工作标准》第四篇：《350MW机组电气二次设备定期工作标准》第五篇：《350MW机组热工设备定期工作标准》第六篇：《350MW机组化学设备定期工作标准》第七篇：《350MW机组脱硫设备定期工作标准》第八篇：《350MW机组燃料设备定期工作标准》第九篇：《350MW机组除灰、除尘设备定期工作标准》第十篇：《350MW公用系统及设施机组定期工作标准》第一篇350MW机组汽机设备定期工作- 3 -350MW机组汽机定期工作标准1范围本标准规定了350MW火电机组定期工作的最低要求，各企业可结合实际增加定期工作内容、缩短定期工作周期和提高定期工作相应标准。
设备在检修状态的试验、检验、检查、测试等工作不适用于本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL 5011-92 《电力建设施工及验收技术规范汽轮机机组篇》DL 5031-1994 《电力建设施工及验收技术规范管道篇》DL/T 838—2003 《发电企业设备检修导则》DL/T 711－1999 《汽轮机调节控制系统试验导则》DL／T 824—2002 《汽轮机电液调节系统性能验收导则》GB／T 7596-2000 《电厂用运行中汽轮机油质量标准》DL／T 571-1995 《电厂用抗燃油验收、运行监督及维护管理导则》DL／T 656-1998 《火力发电厂汽轮机控制系统在线验收测试规程》DL/T 609—1996 《350MW级汽轮机运行导则》DL／T 801—2002 《大型发电机内冷却水质及系统技术要求》GB 8117—87 《电站汽轮机热力性能验收试验规程》DL／T 776—2001 《火力发电厂保温材料技术条件》- 4 -DL 438—2000 《火力发电厂金属技术监督规程》DL／T 785—2001 《火力发电厂中温中压管道(件)安全技术导则》DL/T 616—1997 《火力发电厂汽水管道与支吊架维修调整导则》DL/T 705-1999 《运行中氢冷发电机用密封油质量标准》DL/T 641—2005 《电站阀门电动执行机构》DL／T 748.3－2001 《火力发电厂锅炉机组检修导则第3部分：阀门与汽水系统检修》DL/T 834-2003 《火力发电厂汽轮机防进水和冷蒸汽导则》DL/T 863-2004 《汽轮机启动调试导则》GB/T 14541-1993 《电厂运行中汽轮机用矿物油维护管理导则》DL/T 647-2004 《电站锅炉压力容器检验规程》DL/T 923-2005 《火力发电用止回阀技术条件》DL/T 932-2005 《排气装置与真空系统运行维护导则》DL/T 934-2005 《火力发电厂保温工程热态考核测试与经济规程》DL/T 956-2005 《火力发电厂停（备）用热力设备防锈导则》DL/T 907-2004 《热力设备红外检测导则》防止电力生产重大事故的二十五项重点要求（国电发〔2000〕589号）《电业安全工作规程》国家电网公司《火力发电厂安全性评价评审依据》Q/CDT 207 0001-2006中国中电集团公司企业标准《设备点检定修管理导则（试行）》3术语和定义本标准采用下列定义- 5 -3.1定期试验定期试验是生产设备系统在运行、备用或检修期间时，为了了解设备或系统的性能和状态，验证运行结果定期进行的活动。

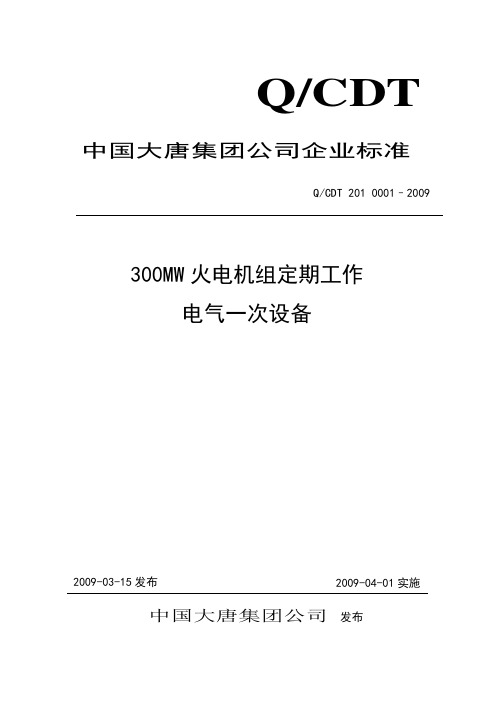

Q/CDT 中国大唐集团公司企业标准Q/CDT 201 0001–2009300MW火电机组定期工作电气一次设备2009-03-15发布2009-04-01实施中国大唐集团公司发布目次前言................................................................................................................................................. I II1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)3.1 定期试验 (2)3.2 定期轮换 (2)3.3 定期检查与维护 (2)4 定期工作要求 (2)4.1 发电机的定期工作 (2)4.1.1 定期试验 (2)4.1.2定期检查与维护 (2)4.2 交流励磁机、永磁机的定期工作 (4)4.2.1 定期试验 (4)4.2.2 定期检查与维护 (4)4.3 35KV及以上油浸式变压器、电抗器的定期工作 (5)4.3.1 定期试验 (5)4.3.2 定期检查与维护 (5)4.4 35KV以下油浸变压器的定期工作 (8)4.4.1 定期试验 (8)4.4.2 定期检查与维护 (8)4.5 35KV以下干式变压器的定期工作 (9)4.5.1 定期试验 (9)4.5.2 定期检查与维护 (9)4.6 SF6断路器的定期工作 (10)4.6.1 定期试验 (10)4.6.2 定期检查与维护 (10)4.7 户内高压开关的定期工作 (12)4.7.1 定期试验 (12)4.7.2 定期检查与维护 (12)4.8 高压隔离开关的定期工作 (13)4.8.1 定期试验 (13)4.8.2 定期检查与维护 (13)4.9 110 KV及以上电流互感器的定期工作 (14)4.9.1 定期试验 (14)4.9.2 定期检查与维护 (14)4.10 110KV及以上电压互感器的定期工作 (14)4.10.1 定期试验 (14)4.10.2 定期检查与维护 (15)4.11 耦合电容器的定期工作 (15)4.11.1 定期试验 (15)4.11.2 定期检查与维护 (15)4.12 氧化锌避雷器的定期工作 (15)4.12.1 定期试验 (15)4.12.2 定期检查与维护 (16)4.13 支柱、悬式绝缘子的定期工作 (16)4.13.1 定期试验 (16)4.13.2 定期检查与维护 (16)4.14发电机出口封闭母线的定期工作 (17)4.14.1 定期检查与维护 (17)4.15 户内高压开关设备（含母线）的定期工作 (17)4.15.1 定期试验 (17)4.15.2 定期检查与维护 (17)4.16 低压开关柜（含母线）的定期工作 (18)4.16.1 定期试验 (18)4.16.2 定期检查与维护 (18)4.17高压电动机的定期工作 (20)4.17.1 定期试验 (20)4.17.2 定期检查与维护 (20)4.18 低压电动机的定期工作 (21)4.18.1 定期试验 (21)4.18.2 定期检查与维护 (21)4.19 10KV及以上架空线路及构架的定期工作 (22)4.19.1 定期检查与维护 (22)4.20 动力电缆的定期工作 (23)4.20.1 定期试验 (23)4.20.2 定期检查与维护 (23)4.21 防雷接地装置的定期工作 (24)4.21.1 定期试验 (24)4.21.2 定期检查与维护 (24)4.22自动消防报警控制系统的定期工作 (24)4.22.1 定期试验 (24)4.22.2 定期检查与维护 (25)4.23 其它电气定期工作内容 (25)4.23.1 定期试验 (26)4.23.2 定期检查与维护 (26)附录A（规范性附录）一串中允许零值绝缘子片数 (26)附录B（规范性附录）绝缘子附盐密度与对应的发、变电所污秽等级 (26)附录C（资料性附录）6KV电动机定期振动测量内容1 (27)附录D（资料性附录）6KV电动机定期振动测量内容2 (28)附录E（资料性附录）6KV电动机定期温度检测内容 (28)前言为了规范300MW火电机组定期工作，进一步提高设备运行可靠性，及时发现设备运行或备用状态的故障和隐患，及时采取有效的防范措施，对设备做到可知、可控，以有效防止设备隐患的积累而导致事故的发生，保证设备安全稳定运行，根据国家及电力行业有关规定和标准，特制订本标准。
300MW火电机组定期工作标准-电气一次设备04引言为确保电气系统运行的可靠性、安全性、经济性，保证各系统的正常运行，保障高效、稳定、安全的发电，制定了300MW火电机组定期工作标准-电气一次设备04。
一、工作范围本次定期工作的范围是对电气一次设备进行检查、清洁、检修和试验。
主要检查的一次设备包括发电机主变压器、断路器、隔离开关、电缆、仪表等。
此外，还需要对电气系统的连接、接地、绝缘和操作设备进行检查。
二、工作要求2.1 检查及维护对发电机主变压器进行检查时，要检查其油位和油质，检查油中是否有杂质，检查油位是否正常，检查主变压器周围是否有污物。
对于油质不正常或油中有杂质的情况，需要立即更换变压器油。
不正常的情况需要及时通知设备管理人员。
对于断路器和隔离开关，要检查其运行状态是否正常，检查操作是否流畅，检查接头是否松动或有氧化现象。
对于安装有接地开关的断路器，还需要检查接地开关是否合格。
对于电缆的检查，主要是检查电缆的接头、绝缘层是否完好，有无损坏或老化现象。
2.2 清洁对于发电机、变压器等设备，要进行清洁，清洁时要注意避免蒸汽或水进入设备内部，防止设备的绝缘性能受损。
清洁时使用的清洗液需要经过设备管理人员的同意。
清洗后对设备进行干燥处理，同时对接线、接头及绝缘子等进行绝缘处理。
绝缘处理时需使用设备管理人员指定的绝缘材料和工具。
2.3 检修对于检查出的设备问题，需要及时进行检修。
检修时需按照设备管理人员指定的操作流程进行，操作时需注意保持环境清洁，避免粉尘、异物进入设备内部。
检修完成后，需进行试运行，在试运行过程中，需按照设备管理人员指定的操作流程进行，确保设备的正常运行和绝缘性能。
三、安全措施在进行定期工作过程中，需严格按照安全操作规范进行操作，遵守安全操作规程，力求做到零伤害、零事故。
在对设备进行检查、清洁、检修等工作时，要注意防止电击、防止火灾等事故的发生，对操作人员进行安全教育。
四、结论本次300MW火电机组定期工作标准-电气一次设备04对电气一次设备进行检查、清洁、检修和试验，能够有效保障电气系统正常运行，确保设备运行的可靠性、安全性和经济性，为保障高效、稳定、安全的发电提供了坚实的保障。

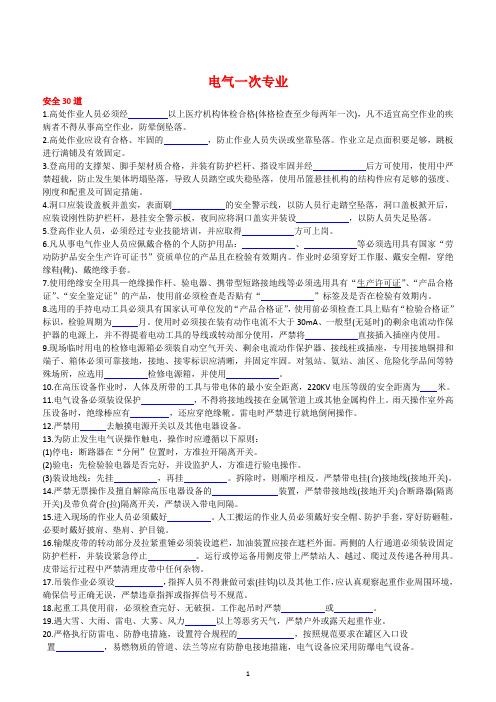

电气一次专业安全30道1.高处作业人员必须经以上医疗机构体检合格(体格检查至少每两年一次)，凡不适宜高空作业的疾病者不得从事高空作业，防晕倒坠落。
2.高处作业应设有合格、牢固的，防止作业人员失误或坐靠坠落。
作业立足点面积要足够，跳板进行满铺及有效固定。
3.登高用的支撑架、脚手架材质合格，并装有防护栏杆、搭设牢固并经后方可使用，使用中严禁超载，防止发生架体坍塌坠落，导致人员踏空或失稳坠落，使用吊篮悬挂机构的结构件应有足够的强度、刚度和配重及可固定措施。
4.洞口应装设盖板并盖实，表面刷的安全警示线，以防人员行走踏空坠落，洞口盖板掀开后，应装设刚性防护栏杆，悬挂安全警示板，夜间应将洞口盖实并装设，以防人员失足坠落。
5.登高作业人员，必须经过专业技能培训，并应取得方可上岗。
6.凡从事电气作业人员应佩戴合格的个人防护用品：、等必须选用具有国家“劳动防护品安全生产许可证书”资质单位的产品且在检验有效期内。
作业时必须穿好工作服、戴安全帽，穿绝缘鞋(靴)、戴绝缘手套。
7.使用绝缘安全用具—绝缘操作杆、验电器、携带型短路接地线等必须选用具有“生产许可证”、“产品合格证”、“安全鉴定证”的产品，使用前必须检查是否贴有“”标签及是否在检验有效期内。
8.选用的手持电动工具必须具有国家认可单位发的“产品合格证”，使用前必须检查工具上贴有“检验合格证”标识，检验周期为月。
使用时必须接在装有动作电流不大于30mA、一般型(无延时)的剩余电流动作保护器的电源上，并不得提着电动工具的导线或转动部分使用，严禁将直接插入插座内使用。
9.现场临时用电的检修电源箱必须装自动空气开关、剩余电流动作保护器、接线柱或插座，专用接地铜排和端子、箱体必须可靠接地，接地、接零标识应清晰，并固定牢固。
对氢站、氨站、油区、危险化学品间等特殊场所，应选用检修电源箱，并使用。
10.在高压设备作业时，人体及所带的工具与带电体的最小安全距离，220KV电压等级的安全距离为米。

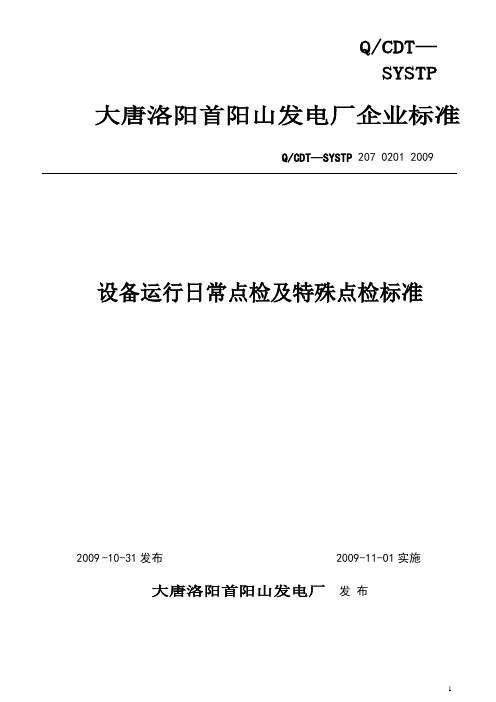

Q/CDT—SYSTP 大唐洛阳首阳山发电厂企业标准 Q/CDT—SYSTP 207 0201 2009设备运行日常点检及特殊点检标准2009-10-31发布 2009-11-01实施大唐洛阳首阳山发电厂发布前言为了规范大唐洛阳首阳山发电厂设备运行日常点检及特殊点检管理，明确点检、运行、维修三方在设备运行期间日常点检的项目、标准、周期、方法以及特殊点检的相关要求，依据《火力发电企业设备点检定修管理导则》（DL/Z 870）、《集团公司设备点检定修管理导则》、《中国大唐河南分公司安全生产管理体系手册》、《大唐河南分公司设备运行日常点检及特殊点检指导意见（试行）》，结合本厂设备状况，特制定本标准。
本标准起草单位：设备管理部本标准主要起草人：郭跃红、赵启明、郭文海、毛宏斌、李峰、王定峰、刘黎伟、秦向东、张少军、苗祎磊、高军、李俊杰、刘树军、卢卫兵、吕大伟、赵卫东、王同举、韩亚军、王淑雅、李晓星、鲍建国、郭晓辉、李文斌、高云龙、张强、赵相宝、李树欣、张卷怀、刘雪伟、郝长建、张文征、赵宏军、张忠恕、董元宏、衣魁星、史俊涛、曹志高、张东升本标准主要审核人：谢文辉本标准主要审定人：王辉本标准批准人：潘定立本标准由设备管理部负责解释大唐洛阳首阳山发电厂设备运行日常点检及特殊点检标准1 范围本标准规定了设备运行期间日常点检的项目、标准、周期、方法和要求，以及特殊点检的相关要求。
本标准适用于大唐洛阳首阳山发电厂所属设备管理。
2 规范性引用文件下列文件中的条款通过引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/Z 870 火力发电企业设备点检定修管理导则Q/CDT 207 0001 中国大唐集团公司设备点检定修管理导则Q/CDT 201 0001 中国大唐集团公司300MW火电机组定期工作标准Q/CDT 201 0002 中国大唐集团公司600MW火电机组定期工作标准中国大唐河南分公司安全生产管理体系手册大唐河南分公司设备运行日常点检及特殊点检指导意见（试行）3 设备运行日常点检管理3.1 设备运行日常点检是指设备或系统运行期间，点检员、运行人员、维修人员按照不同分工，用感官（视、听、触、味、嗅）或仪器、工具在生产现场，针对设备具体部位，按照预先制定的标准和要求，定期实施的点检工作，是设备全方位点检的重要组成部分。
电气专业巡回检查工作标准1目的：1.1规范运行管理部运行人员巡回检查工作，提高巡回检查质量，及时掌握设备运行情况，及时发现设备缺陷，保证机组安全、经济运行。
2适用范围：2.1适用于运行管理部全体员工，包括协议工。
3职责：3.1巡操员：负责巡回检查工作的具体实施，对巡回检查的及时性、检查质量、发现缺陷的及时性负责。
3.2主值班员：负责巡回检查工作的安排、实施，检查巡操员的巡回检查工作，有权提出奖惩建议。
3.3值长：检查、监督本值的巡回检查工作，并提出奖惩建议。
3.4电气专工：检查、监督各值的巡回检查工作，并提出奖惩建议。
3.5运行管理部经理、副经理：检查、监督、考核各值的巡回检查工作，以及电气专工对巡回检查工作的监督力度。
4工作要求：4.1接班前的检查内容：4.1.1 运行方式发生变化的设备是否运行正常，运行方式是否正确。
4.1.2 检查异常运行（带病运行）的设备。
4.1.3 检查发电机本体及滑环、升压站、主变压器及高厂变设备运行情况。
4.1.4 #1机组主值（或副值）接班前检查线路：汽机零米# 1机励磁小室—→#1机励磁变本体—→汽机6.3米#1发电机封闭母线—→#1发电机绝缘过热检测装置—→#1发电机中性点柜，出口PT、CT 及二次配电箱—→#1发变组微正压装置—→#1发电机本体、集电环—→#1发变组保护室—→#1机所属DCS电气画面。
4.1.5 #2机组主值（或副值）接班前检查线路：汽机零米# 2机励磁小室—→#2机励磁变本体—→汽机6.3米#2发电机封闭母线—→#2发电机绝缘过热检测装置—→#2发电机中性点柜，出口PT、CT 及二次配电箱—→#2发变组微正压装置—→#2发电机本体、集电环—→#2发变组保护室—→#2机所属DCS电气画面。
4.1.6 #1机组电气巡操员接班前检查线路：#1主变、高厂变—→网控室各保护柜及直流系统—→220kVⅠ、Ⅱ母及附属开关、刀闸、PT、CT、绝缘子等—→江边净水站A、B升压变—→#2主变、高厂变—→#0启备变—→集控室NCS电气主系统画面及参数。
汇能企业规范 Q/CDT—HNTP 207 0201 2009360MW机组设备定期工作规范2009-05-31发布 2009-06-01实施汇能发布前言为了规范360MW机组定期工作，进一步提高设备运行可靠性，及时发现设备运行或备用状态的故障和隐患，及时采取有效的防范措施，对设备做到可知、可控，以有效防止设备隐患的积累而导致事故的发生，保证设备安全稳定运行，根据集团公司《360MW机组定期工作规范》，结合本厂设备状况，特制定本规范。
目次第一篇：《360MW机组汽轮机设备定期工作规范》第二篇：《360MW机组锅炉设备定期工作规范》第三篇：《360MW机组电气一次设备定期工作规范》第四篇：《360MW机组电气二次设备定期工作规范》第五篇：《360MW机组热工设备定期工作规范》第六篇：《360MW机组化学设备定期工作规范》第七篇：《360MW机组脱硫设备定期工作规范》第八篇：《360MW机组燃料设备定期工作规范》第九篇：《360MW机组除灰、除尘设备定期工作规范》第十篇：《360MW公用系统及设施机组定期工作规范》第一篇360MW机组汽机设备定期工作360MW机组汽机定期工作规范1范围本规范规定了360MW火电机组定期工作的最低要求，各企业可结合实际增加定期工作内容、缩短定期工作周期和提高定期工作相应规范。
设备在检修状态的实验、检验、检查、测试等工作不适用于本规范。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
DL 5011-92 《电力建设施工及验收技术规范汽轮机机组篇》DL 5031-1994 《电力建设施工及验收技术规范管道篇》DL/T 838—2003 《发电企业设备检修导则》DL/T 711－1999 《汽轮机调节控制系统实验导则》DL／T 824—2002 《汽轮机电液调节系统性能验收导则》GB／T 7596-2000 《电厂用运行中汽轮机油质量规范》DL／T 571-1995 《电厂用抗燃油验收、运行监督及维护经管导则》DL／T 656-1998 《火力发电厂汽轮机控制系统在线验收测试规程》DL/T 609—1996 《360MW级汽轮机运行导则》DL／T 801—2002 《大型发电机内冷却水质及系统技术要求》GB 8117—87 《电站汽轮机热力性能验收实验规程》DL／T 776—2001 《火力发电厂保温材料技术条件》DL 438—2000 《火力发电厂金属技术监督规程》DL／T 785—2001 《火力发电厂中温中压管道(件)安全技术导则》DL/T 616—1997 《火力发电厂汽水管道与支吊架维修调整导则》DL/T 705-1999 《运行中氢冷发电机用密封油质量规范》DL/T 641—2005 《电站阀门电动执行机构》DL／T 748.3－2001 《火力发电厂锅炉机组检修导则第3部分：阀门与汽水系统检修》DL/T 834-2003 《火力发电厂汽轮机防进水和冷蒸汽导则》DL/T 863-2004 《汽轮机启动调试导则》GB/T 14541-1993 《电厂运行中汽轮机用矿物油维护经管导则》DL/T 647-2004 《电站锅炉压力容器检验规程》DL/T 923-2005 《火力发电用止回阀技术条件》DL/T 932-2005 《排气装置与真空系统运行维护导则》DL/T 934-2005 《火力发电厂保温工程热态考核测试与经济规程》DL/T 956-2005 《火力发电厂停（备）用热力设备防锈导则》DL/T 907-2004 《热力设备红外检测导则》防止电力生产重大事故的二十五项重点要求（国电发〔2000〕589号）《电业安全工作规程》国家电网公司《火力发电厂安全性评价评审依据》Q/CDT 207 0001-2006中国中电集团公司企业规范《设备点检定修经管导则（试行）》3术语和定义本规范采用下列定义3.1定期实验定期实验是生产设备系统在运行、备用或检修期间时，为了了解设备或系统的性能和状态，验证运行结果定期进行的活动。
330MW机组定期工作标准Standard of regularly working for 330MW power plant电气一次篇目录1 目的 (246)2 范围 (246)3 规范性引用标准 (246)4 术语定义 (246)5 定期工作项目 (247)5.1330MW水氢氢发电机设备 (247)5.1.1 定期试验项目 (247)5.1.2 定期测试项目 (248)5.1.3 定期检验项目 (249)5.1.4 定期维护项目 (249)5.2330WM机组大型油浸变压器设备（主变） (250)5.2.1 定期试验项目 (250)5.2.2 定期测试项目 (251)5.2.3 定期检验项目 (251)5.2.4 定期维护规定 (252)5.3330WM机组大型油浸变压器设备（启备变） (253)5.3.1 定期试验项目 (253)5.3.2 定期测试项目 (254)5.3.3 定期检验项目 (254)5.3.4 定期维护规定 (255)5.4330WM机组大型油浸变压器设备（高厂变） (255)5.4.1 定期试验项目 (255)5.4.2 定期测试项目 (256)5.4.3 定期检验项目 (256)5.4.4 定期维护规定 (257)5.5励磁变压器设备 (258)5.5.1 定期试验项目 (258)5.5.2 定期维护项目 (258)5.6低压厂用干式变压器设备 (258)5.6.1 定期试验项目 (258)5.6.2 定期维护项目 (259)5.7电除尘整流变压器设备 (259)5.7.1 定期试验项目 (259)5.7.2 定期测试项目 (260)5.7.3 定期检验项目 (260)5.8500KV SF6断路器 (261)5.8.1 定期试验项目 (261)5.8.2 定期测试项目 (261)5.8.3 定期检验项目 (262)5.8.4 定期维护项目 (262)5.9高压隔离开关 (263)5.9.1 定期试验项目 (263)5.9.2 定期测试项目 (263)5.9.3 定期检验项目 (264)5.9.4 定期维护项目 (264)5.10户外5000KV SF6电流互感器 (264)5.10.2 定期测试项目 (265)5.11500KV电压互感器（电容式电压互感器） (265)5.11.1 定期试验项目 (265)5.12氧化锌避雷器 (266)5.12.1 定期试验项目 (266)5.13110KV SF6断路器 (266)5.13.1 定期试验项目 (266)5.13.2 定期测试项目 (267)5.13.3 定期检验项目 (267)5.13.4 定期维护项目 (268)5.14110KV少油断路器 (268)5.14.1 定期试验项目 (268)5.14.2 定期测试项目 (269)5.14.3 定期检验项目 (270)5.14.4 定期维护项目 (270)5.15户外110KV油浸式电流互感器 (270)5.15.1 定期试验项目 (270)5.16封闭母线 (271)5.16.1 定期试验项目 (271)5.17110KV动力电缆及其附件 (272)5.17.1 定期试验项目 (272)5.186KV开关设备 (272)5.18.1 定期试验项目 (272)5.18.2 定期测试项目 (273)5.18.3 定期检验项目 (273)5.18.4 定期维护项目 (273)5.18.5 定期检修项目 (273)5.196KV动力电缆（交联聚氯乙烯绝缘） (274)5.19.1 定期试验项目 (274)5.19.2 定期维护项目 (274)5.19.3 6KV动力电缆定期检修项目 (275)5.206KV电动机 (275)5.20.1 定期试验项目 (275)5.20.2 定期检修项目 (276)5.20.3 定期给油脂（对有外引加油孔的电机） (277)5.21低压开关设备 (277)5.21.1 定期试验项目 (277)5.21.2 定期测试项目 (277)5.21.3 定期检验项目 (278)5.21.4 定期维护项目 (278)5.21.5 定期检修项目 (278)5.22低压380V动力电缆 (279)5.22.1 定期维护项目 (279)5.23低压电动机 (280)5.23.1 定期试验项目 (280)5.23.2 定期检修项目 (280)5.23.3 定期轮换项目 (281)5.23.4 定期给油脂 (281)5.24其它 (282)5.24.1 电气一次设备红外线温度测试 (282)1 目的为了规范330MW机组定期工作，进一步提高运行设备的可靠性，努力降低设备故障的发生率，针对设备的运行状态，特制定统一的330MW机组定期工作标准。
Q/Q/CDT-ITS 河北大唐国际唐山热电有限责任公司企业300MW机组定期工作标准电气一次设备河北大唐国际唐山热电有限责任公司发布Q/CDT—ITSCC 107 0024-2021目次前言 (II)1 目的 (1)2 范围 (1)3 标准性引用文件 (1)4 术语和定义 (2)5 定期工作工程及标准 (3)Q/CDT—ITSCC 107 0024-2021前言本标准是按照中国大唐集团公司标准化管理的工作任务及标准化委员会工作安排制定的。
制定本标准的目的是为了标准公司火电厂300MW机组生产设备运行和停备期间定期检查、维护、保养工作，统一标准、统一管理，做到对设备可控在控，提高设备管理水平。
本标准由大唐国际唐山热电公司提出。
本标准由唐山热电公司设备部归口。
本标准由唐山热电公司设备部电气专业负责编写。
本标准主要起草人：。
本标准主要审核人：。
本标准批准人：。
本标准由唐山热电公司设备部负责解释。
300MW机组定期工作标准1目的为了标准公司300MW等级火力发电机组的定期工作，确保电气一次设备平安、可靠、经济、节能、环保运行，进一步提高电气一次设备的运行可靠性，本着统一标准、统一管理的原那么，突出标准的指导性、针对性和对平安生产的预见性，特编制300MW机组电气一次设备定期工作标准。
希望通过对本标准的有效执行，能够及时发现设备运行或备用状态中的故障和隐患，及时采取有效的防范和处理措施，以有效防止因设备隐患而导致事故的发生，以有效减少各类非方案检修，对设备状态做到可控、在控，保证电网及机组的平安稳定经济运行。
2范围本标准适用于河北大唐国际唐山热电有限责任公司运行300MW等级火力发电机组的电气一次设备在运行和备用状态下的定期工作。
3标准性引用文件以下文件〔按公布时间先后排序〕中的条款通过本标准的引用而成为本标准的条款，本标准的设备管理值执行以下标准的最高值〔要求〕。
GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 50168-2006 电气装置安装工程电缆线路施工及验收标准GB 50169-2006 电气装置安装工程接地装置施工及验收标准GB 50170-2006 电气装置安装工程旋转电机施工及验收标准GBJ 147-1990 电气装置安装工程高压电器施工及验收标准GBJ 148-1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准GB 755－2000 旋转电机定额和性能GB 11032-2000 交流无间隙金属氧化物避雷器-1996 电力变压器第一局部总那么GB 1984-2003 交流高压断路器-2007 电力变压器第11局部干式变压器GB 7409.3-2007 同步电机励磁系统大、中型同步发电机励磁系统技术要求GB/T 10228-2021 干式电力变压器技术参数和要求GB/T 7595-2000 运行中变压器油质量标准GB/T 8905-1996 六氟化硫电气设备中气体管理和检修导那么GB/T 7409.1-1997 同步电机励磁系统定义GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件GB/T 7252-2001 变压器油中溶解气体分析和判断导那么GB/T 7064-2002 透平型同步电机技术要求GB/T11017－2002 额定电压110 kV交联聚乙烯绝缘电力电缆及其附件GB/Z 18890-2002 额定电压220 kV(Um=252 kV)交联聚乙烯绝缘电力电缆DL/T 536-1993 耦合电容器和电容分压器订货技术条件DL/T 572-1995 电力变压器运行规程DL/T 573-1995 电力变压器检修导那么DL/T 574-1995 有载分接开关运行维修导那么DL/T 596-1996 电力设备预防性试验规程DL/T 617-1997 气体绝缘金属封闭开关设备技术条件DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员平安防护细那么DL/T 650-1998 大型汽轮发电机自并励静止励磁系统技术条件DL/T 651-1998 氢冷发电机氢气湿度的技术要求DL/T 664-1999 带电设备红外诊断技术应用导那么DL/T 459-2000 电力系统直流电源柜定货技术条件DL/T 722-2000 变压器油中溶解气体分析和判断导那么DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 727-2000 互感器运行检修导那么DL/T 801-2002 大型发电机内冷却水质及系统技术要求DL/T 804-2002 交流电力系统金属氧化物避雷器使用导那么DL/T 838-2003 发电企业设备检修导那么DL/T 475-2006 接地装置特性参数测量导那么DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程DL/T 1074-2007 电力用直流和交流一体化不间断电源设备JB/T 5356-2002 电流互感器试验导那么JB/T 10088-2004 6kV～500kV级电力变压器声级Q/CDT 107 001-2005 电力设备交接和预防性试验规程国电发[1999]579号汽轮发电机运行规程大唐集团制【2005】140号防止电力生产重大事故的二十五项重点要求实施导那么〔试行〕4术语和定义4.1膨胀器一种可以变形的容器，在密封的油浸式产品中，它随绝缘油胀缩而变化，以保持产品内部压力实际上不变。
200MW火力发电机组定期工作项目
1日
速系统拆修后
小
修
后
及
1、总工办将不定期进行检查，每月不少于两次，并将检查情况随时予以通报，纳入月奖考核，如因未执行例行工作导致设备核标准执行。
2、每单项工作，需多部门配合时则由主持部门管理人员或班组联系进行，如该工作未能进行则由主持部门承担责任。
主持部实际情况考核配合部门。
3、定期工作台帐由项目主持部门登记备案。
4、如因特殊原因无法进行例行工作由主持部门向总工办说明情况并获准。
5、本例行工作项目由相关部门起草、归口部门：总工办。
6、本例行工作项目表从下文之日起执行。
作项目表
如因未执行例行工作导致设备出现异常及以上情况则按公司月奖考由主持部门承担责任。
主持部门提出要求配合部门拒不配合的,根据。
Q/Q/CDT-ITS河北大唐国际唐山热电有限责任公司企业300MW 机组定期工作标准电气一次设备河北大唐国际唐山热电有限责任公司 发 布Q/CDT—ITSCC 107 0024-2011目次前言 (II)1 目的 (1)2 范围 (1)3 规范性引用文件 (1)4 术语和定义 (2)5 定期工作项目及标准 (3)Q/CDT—ITSCC 107 0024-2011前言本标准是按照中国大唐集团公司标准化管理的工作任务及标准化委员会工作安排制定的。
制定本标准的目的是为了规范公司火电厂300MW机组生产设备运行和停备期间定期检查、维护、保养工作，统一标准、统一管理，做到对设备可控在控，提高设备管理水平。
本标准由大唐国际唐山热电公司提出。
本标准由唐山热电公司设备部归口。
本标准由唐山热电公司设备部电气专业负责编写。
本标准主要起草人：。
本标准主要审核人：。
本标准批准人：。
本标准由唐山热电公司设备部负责解释。
300MW机组定期工作标准1目的为了规范公司300MW等级火力发电机组的定期工作，确保电气一次设备安全、可靠、经济、节能、环保运行，进一步提高电气一次设备的运行可靠性，本着统一标准、统一管理的原则，突出标准的指导性、针对性和对安全生产的预见性，特编制300MW机组电气一次设备定期工作标准。
希望通过对本标准的有效执行，能够及时发现设备运行或备用状态中的故障和隐患，及时采取有效的防范和处理措施，以有效防止因设备隐患而导致事故的发生，以有效减少各类非计划检修，对设备状态做到可控、在控，保证电网及机组的安全稳定经济运行。
2范围本标准适用于河北大唐国际唐山热电有限责任公司运行300MW等级火力发电机组的电气一次设备在运行和备用状态下的定期工作。
3规范性引用文件下列文件（按颁布时间先后排序）中的条款通过本标准的引用而成为本标准的条款，本标准的设备管理值执行以下标准的最高值（要求）。
GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 50168-2006 电气装置安装工程电缆线路施工及验收规范GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB 50170-2006 电气装置安装工程旋转电机施工及验收规范GBJ 147-1990 电气装置安装工程高压电器施工及验收规范GBJ 148-1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 755－2000 旋转电机定额和性能GB 11032-2000 交流无间隙金属氧化物避雷器GB 1094.1-1996 电力变压器第一部分总则GB 1984-2003 交流高压断路器GB 1094.11-2007 电力变压器第11部分干式变压器GB 7409.3-2007 同步电机励磁系统大、中型同步发电机励磁系统技术要求GB/T 10228-2008 干式电力变压器技术参数和要求GB/T 7595-2000 运行中变压器油质量标准GB/T 8905-1996 六氟化硫电气设备中气体管理和检修导则GB/T 7409.1-1997 同步电机励磁系统定义GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB/T 7064-2002 透平型同步电机技术要求GB/T11017－2002 额定电压110 kV交联聚乙烯绝缘电力电缆及其附件GB/Z 18890-2002 额定电压220 kV(Um=252 kV)交联聚乙烯绝缘电力电缆DL/T 536-1993 耦合电容器和电容分压器订货技术条件DL/T 572-1995 电力变压器运行规程DL/T 573-1995 电力变压器检修导则DL/T 574-1995 有载分接开关运行维修导则DL/T 596-1996 电力设备预防性试验规程DL/T 617-1997 气体绝缘金属封闭开关设备技术条件DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则DL/T 650-1998 大型汽轮发电机自并励静止励磁系统技术条件DL/T 651-1998 氢冷发电机氢气湿度的技术要求DL/T 664-1999 带电设备红外诊断技术应用导则DL/T 459-2000 电力系统直流电源柜定货技术条件DL/T 722-2000 变压器油中溶解气体分析和判断导则DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 727-2000 互感器运行检修导则DL/T 801-2002 大型发电机内冷却水质及系统技术要求DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 838-2003 发电企业设备检修导则DL/T 475-2006 接地装置特性参数测量导则DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程DL/T 1074-2007 电力用直流和交流一体化不间断电源设备JB/T 5356-2002 电流互感器试验导则JB/T 10088-2004 6kV～500kV级电力变压器声级Q/CDT 107 001-2005 电力设备交接和预防性试验规程国电发[1999]579号汽轮发电机运行规程大唐集团制【2005】140号防止电力生产重大事故的二十五项重点要求实施导则（试行）4术语和定义4.1膨胀器一种可以变形的容器，在密封的油浸式产品中，它随绝缘油胀缩而变化，以保持产品内部压力实际上不变。
4.2套管由导电杆和套形绝缘件组成的一种组件，用它使其内的导体穿过如墙壁或油箱一类的结构件，并构成该导体与此结构件之间的电气绝缘。
对于变压器，是用它将其内的绕组引出线与电力系统或用电设备进行电气的连接。
4.3冷却器强迫油循环变压器用的一种热交换装置。
4.4联络变压器用以连接两个及以上不同输电系统，并可根据电力潮流的变化，任一绕组都可作为一次或二次绕组使用的电力变压器。
4.5干式变压器铁心和绕组不浸在绝缘油中的变压器。
4.6温升变压器类产品中某一部位的温度与冷却介质温度之差。
注：冷却介质温度，对于空气冷却式，系指周围空气的温度；对于水冷却方式，则指冷却设备入口处的水温。
4.7干式电抗器绕组和铁心(如果有)不浸于液体绝缘介质中的电抗器。
4.8接地体（极）埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
4.9接地线电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
4.10接地装置接地体和接地线的总和，称为接地装置。
4.11接地将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
4.12接地网由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
4.13[电缆]终端安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。
4.14气体绝缘金属封闭开关设备全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。
4.15阀控式密封铅酸蓄电池蓄电池正常使用时保持气密和液密状态，当内部气压超过预定值时，安全阀自动开启，释放气体，当内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部，使其密封。
蓄电池在使用寿命期间，正常使用情况下无需补加电解液。
4.16IDD装置大型油浸式变压器、开关的套管和带抽头的电流互感器及油中微水，油中气体的智能诊断装置。
4.17油流继电器显示变压器用冷却器内油流量变化，具有信号接点的一种继电器。
5定期工作项目及标准5.1水—氢—氢发电机设备5.1.1定期试验标准注：1、发电机定子绕组通水前应达到的绝缘电阻值： 折算为75℃下的绝缘电阻值不应低于以下数值：SnU C R n01.01000)75(+=式中，75R （℃）—绕组在75℃时的绝缘电阻值； n U —绕组的额定电压；S n —发电机的额定容量。
发电机定子绕组环境温度下的绝缘电阻测试值应将其折算为75℃下的绝缘电阻值，折算公式为：(75)/1075t t R R -=⨯℃2式中，t R —t ℃时测量的绝缘电阻值；t —测量时的温度（℃）。
2、发电机定子绕组绝缘电阻测试值的比较：发电机定子绕组绝缘电阻的每次测量值应与相近条件下（温度、湿度、是否通水等）的初次值、出厂值和历史测量数据进行比较，若相差很大，应查明原因，设法提高绝缘电阻值。
3、励端轴承对地绝缘的测量：发电机轴承在励端为双层绝缘，故在机组各转轴对接后或在运行中和未停车时，均能测量其绝缘电阻。
具体的测试端子编号和测试步骤应严格按照各发电机制造厂的说明书执行。
绝缘电阻值变小说明绝缘性能恶化，并且需要维修至少达到最小的允许值之后方可继续运行。
每次拆卸轴承和装配绝缘，都应当测定绝缘电阻。
5.1.2 定期轮换项目5.1.2.1 密封油系统的定期轮换工作：对于采用双油环的密封油系统，如果两台空侧密封油泵均为交流油泵，则空侧交流密封油泵亦应参与定期轮换工作，执行的周期和标准应参照下表中氢侧密封油泵的相应规定。
对于采用单油环的密封油系统，如两台密封油泵均为交流油泵，则同样应执行定期轮换工作，执行的周期和标准应参照下表中氢侧密封油泵的相应规定。
5.1.2.2 定期轮换工作一览表5.1.3.1定期检查与维护的重点要求：⑴发电机运行参数按时记录分析，检查运行温度（绕组、铁芯、集电环、冷却气体、冷却器冷却水等）是否正常。
⑵加强发电机定子线棒各层间及引水管出水间的温差监视，运行规程及相关规定符合反措要求。
温差控制值应按制造厂规定执行。
制造厂无明确规定则参照如下限额执行：定子线棒最高与最低温度间的温差达8℃或定子线棒引水管出水温差达8℃时，应报警、查明原因并加强监视。
此时可降低负荷。
一旦定子线棒温差达14℃或定子引水管出水温差达12℃，或任一定子槽内层间测温元件温度超过90℃或出水温度超过85℃时，在确认测温元件无误后，为避免发生重大事故，应立即停机，进行反冲洗及有关检查处理。
⑶检查氢冷发电机的氢压、氢纯、漏氢量是否符合要求，漏氢检测装置(油系统、封母、内冷水箱等处)是否工作正常；各检测部位均无报警。
机内氢压应高于定子内冷水压。
⑷检查水冷发电机内冷水的水质、压力、流量是否符合要求。
⑸严格控制氢冷发电机的氢气湿度在规程允许范围内（严格执行DL/T651-1998、防止向机内漏油、氢气干燥器运行良好），定期测量发电机氢气湿度（露点法）并校验氢湿仪表。
⑹运行中当机内氢气湿度超出允许值，用排污补氢方法处理无效时，应从下列几方面查找原因，加以消除:a.复查供氢母管内氢气的湿度是否合格。
b.检查从排污管排放的液体中水分的含量，并鉴别水分的来源。
