广州9月LTE扫频仪路测数据性能分析1 测试环境情况为了检测三模扫频仪的性能，2013年9月在广州对创远、卓信、烽火、欧佩泰斯、JDSU、PCTEL、R&S这7家的三模扫频仪进行扫测试验证，验证测试包含单点测试终端和扫频仪的对比验证以及路测验证等多项测试，本报告只进行路测验证中扫频仪之间的横向性能比对，本次测试报告应以最终研究院的相关报告为准，本报告只做参考。
测试中路测部分按照预定测试路线进行了2次同方向三模同扫测试，同时为了比对三模与单模测试性能差异，还进行了3次相同路线的每个制式的单模测试。
测试路线中每圈测试耗时30分钟左右，里程10公里左右。
由于本次测试属于推进测试，测试中都由厂家工程师自己进行测试。
要求测试中厂家工程师在GSM和TD扫频时都按照添加移动完整频点进行测试。
烽火设备因仪表故障，未参加路测测试，无法提供路测数据，不进行本次数据对比。
JDSU 设备参与测试后，无法提供指定格式的测试数据也不进行本次数据对比。
R&S因为设备稳定性原因只能提供LTE双模中其中一圈测试的数据，未进行TD模式的测试，未提供GSM 模式的符合格式要求的数据。
因此严格意义上来说本次真正提供可进行分析的三模数据的只有：创远、卓信、欧佩泰斯、PCTEL四个厂家。
测试后国内厂商创远、卓信、欧佩泰斯家厂商都提供转换工具进行数据转换，国外厂商PCTEL、R&S按格式要求提供了手工转换的转换后的适配数据，数据使用ASPS软件进行分析。
下图为测试区域及其周边站点分布状况：2 汇总性能统计对厂家提供的数据进行统计得到以下汇总表，表中主要反映各厂家在单模及多模测试中三种制式的测试速度和上报样本数量的统计，详细分析见随后章节。
3 扫频仪上报速度统计对各家扫频数据统计，上报的采样点数与采样点平均上报速度统计如下：厂家数据类型采样点数目测试时长（小时）采样点平均上报速度（秒）单模三模第一圈三模第二圈单模三模第一圈三模第二圈单模三模第一圈三模第二圈创远GSM 793 664 599 0.457 0.402 0.368 2.0747 2.1795 2.2117 PCTEL GSM 1171 114 104 0.458 0.399 0.365 1.4080 12.6000 12.6346 欧佩泰斯GSM 1041 163 146 0.447 0.4 0.361 1.5458 8.8344 8.9014 卓信GSM 851 724 673 0.458 0.39 0.363 1.9375 1.9392 1.9418 创远TD-SCDMA 1229 913 910 0.562 0.402 0.366 1.6462 1.5851 1.4479 PCTEL TD-SCDMA 3422 1085 1004 0.409 0.403 0.369 0.4303 1.3371 1.3231 欧佩泰斯TD-SCDMA 597 221 202 0.561 0.399 0.359 3.3829 6.4995 6.3980 卓信TD-SCDMA 969 525 462 0.566 0.388 0.361 2.1028 2.6606 2.8130 创远TD-LTE 4519 3816 3408 0.475 0.403 0.368 0.3784 0.3802 0.3887 PCTEL TD-LTE 2460 1099 1012 0.475 0.401 0.366 0.6951 1.3136 1.3020 欧佩泰斯TD-LTE 2474 2066 1852 0.467 0.401 0.361 0.6795 0.6987 0.7017 卓信TD-LTE 2663 2196 2069 0.475 0.396 0.363 0.6421 0.6492 0.6316R&S TD-LTE 13214 未提供6519 0.488未提供0.361 0.1329 0.1994JDSU TD-LTE 8832 0.574 0.2340烽火TD-LTE 13532 0.578 0.1538 烽火扫频仪未参与本次验证测试，JDSU未提供数据，上表中数据为其2013年6月份上海LTE扫频验证测试结果，但上海测试为单独D频段频点扫频测试和本次有所差异。
Opti-scan 4P 操作说明一、注意事项：1.频点设置GSM/TDSCDMA/TD-LTE根据现网的基础信息中的GSM BCCH频率的使用范围、TDSCDMA主B频率使用的范围、TD-LTE的频点使用情况进行设定，尽量不要选择缺省频段的方法，从而提高测试的精度和测试速度。
2.路测车速限制GSM/TDSCDMA/LTE 三模同測时，车速要控制在30-40公里/小时，从而保证测试点的密度10米至15米一个采样点，提高路段分析的准确性。
3.扫频仪功率使用Opti-scan 4P 扫频仪支持正常测试模式15瓦和省电模式10瓦，只有在进行室内测试时，使用省电模式，否则测试速度会降低，严重扫频结果的准确性。
4.路测文件存储建议测试过程中的最佳方式为：每个1-1.5个小时，存储一个文件。
二、安装说明2.1.软件介绍1.1软件名称：opti-scanInvestigation软件版本：5.3.11.2软件功能：opti-scan 4P扫频仪图形用户界面操作功能和数据后处理功能。
2.电脑软硬件要求2.1.操作系统MicrosoftWindowsXPSP3,Windows732 位或者64位，Windows8；2.2.最小硬件配置CPU双核2.0GHz，2GB DRAM；2.3.软件的预安装：2.3.1安装Framework3.5和 2.0(Windows7系统跳过这一步)，双击运行软件盘的“\DotNetFX35”里面的“dotNetFx35setup.exe”，完成安装，如果PC已经有了Framework3.5 和2.0，则跳过此步骤；2.3.2安装MapXtreme20086.8.0，双击运行软件盘的“\MapXtreme6.8.0”里面的“MapXtremeTRIALCHS.exe”，完成安装，如果PC已经有了MapXtreme 20086.8.0，则跳过此步骤；2.3.3安装USB加密狗驱动，双击运行软件盘的“\USBKeyDriver”里面的“HASPUserSetup.exe”，完成安装，如果PC已经有了安装HASPUSB加密狗驱动，则跳过此步骤；3.opti-scanInvestigation软件安装：3.1软件的卸载流程1. 如果电脑上已经安装了老版本的opti-scanInvestigation软件，请先使用软件自带的uninstall功能彻底删除老版本软件。

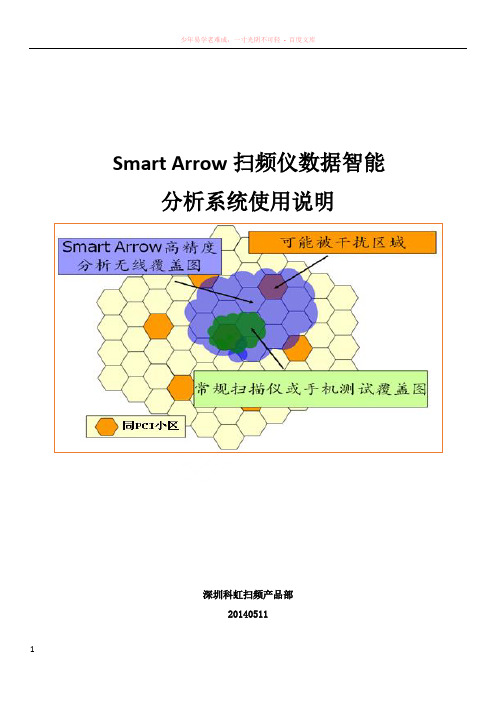

Smart Arrow扫频仪数据智能分析系统使用说明深圳科虹扫频产品部20140511目录1小区库制作 (3)2扫频数据后台数据处理及分析 (4)2.1打开LTE RFG工程文件导入工具 (4)2.2保存RFG文件 (4)2.3在后台打开RFG文件 (5)2.4创建小区图层 (6)2.5小区定位 (6)2.6专题分析 (8)2.6.1小区专题 (8)2.6.2Rank专题 (9)2.7小区信息查看 (10)2.8优化分析 (11)2.8.1弱覆盖专题 (11)2.8.2质差分析专题 (12)2.8.3重叠覆盖度专题 (13)2.8.4PCI干扰专题 (15)2.8.5导频污染专题 (16)2.8.6运营商竞争力专题 (17)2.8.7背向覆盖过强专题 (18)2.8.8覆盖过远专题 (19)2.8.9方位偏差专题 (20)2.8.10覆盖空洞专题 (21)2.8.11室内外泄专题 (22)2.9统计报表 (23)2.9.1选择统计 (23)2.9.2Top N报表 (25)2.9.3智能报表 (25)2.9.4小区覆盖距离报表 (26)2.10参数设置 (26)1小区库制作小区库包括的小区参数：eNodeBID、CellName、CellID、SectorID、LocalCellID、EARFCN、PCI、Longitude、Latitude、Azimuth、TAC、MCC、MNC、BeamWidth、Indoor、AntHeight参数说明eNodeBID基站标识CellName小区中文名CellID小区标识SectorID扇区标识LocalCellID当地小区标识EARFCN频点PCI物理小区标识Longitude经度Latitude纬度Azimuth天线方位角TAC跟踪区域码MCC移动国家码MNC移动网络码BeamWidth波瓣宽度Indoor室内外小区判断(0为室外小区，1为室内小区)AntHeight天面挂高先根据上面所需要的的信息在Excel表格里制作小区库，然后再保存为文本txt格式，下面是Excel的显示格式。

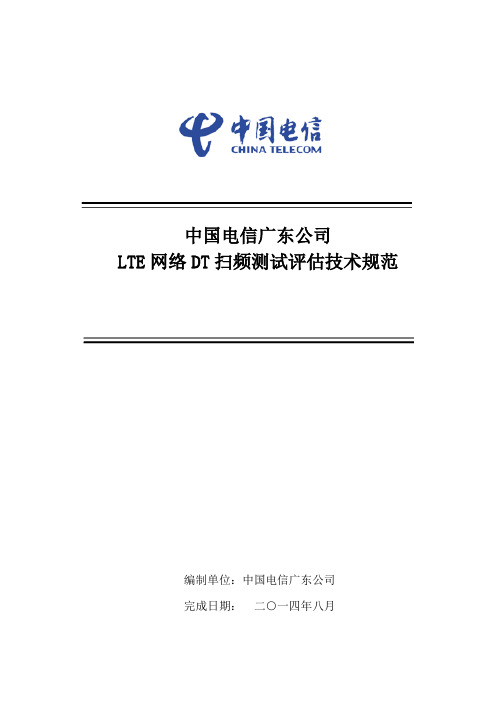

中国电信广东公司LTE网络DT扫频测试评估技术规范编制单位：中国电信广东公司完成日期：二○一四年八月1.测试概述利用扫频仪摸查中国电信FDD、中国移动TDD及中国联通FDD等三家运营商LTE网络的基本覆盖情况，进行信道扫描测试。
2.软硬件要求2.1 仪表性能要求支持TDD-LTE、FDD-LTE两种制式TDD-LTE支持频段：1880～1920MHz、2300～2400MHz、2500~2690MHzFDD-LTE支持频段：1805~1880MHz、2110~2170MHz支持RB级测量：输出4*RB的粒度的RSRP、SINR等关键网络参数；支持多通道测量：输出RSRP00、RSRP10、SINR00、SINR10等关键网络参数，考察LTE网络双通道射频性能；供电：提供扫频仪外置专用电池，连续稳定供电6个小时以上数据分析要求：要求支持栅格化地理分析，栅格化分析可以减少路测时停车、速度等影响，保证数据的准确性；2.2 电脑性能要求CPU平台: 双核以上机械硬盘容量: 500GB以上内存容量: 2GB以上电池：提供外置电脑专用电池，连续稳定供电6小时以上3.城区DT测试方法3.1 测试步骤仪表设置及设备连接1、天线连接：将扫频与扫频仪天线、GPS天线连接好，然后将天线和GPS平稳安置在车顶；2、数据线连接：连接电脑与扫频仪的之间数据线，然后连接电池与扫频仪之间的电源线，打开扫频仪开关；3、设备连接：开启笔记本电脑，打开扫频测试软件，点击连接扫频设备按钮，完成设备连接；4、设置测试任务参数：（普遍的频率配置方式，最终以当地频率配置为准）电信4G频段：FDD-LTEDL中心频率（MHz）2120----频点号100 DL：2110-2130MHz UL：1920-1940MHzDL中心频率（MHz）1860----频点号1750 DL：1850-1870MHz UL：1755-1775MHzDL中心频率（MHz）1867.5----频点号1825 DL1860~1875MHz;上行1765~1780MHzTDD-LTE中心频率（MHz）2645----频点号41140 2635-2655MHz中心频率（MHz）2380----频点号39450 2370-2390MHz联通4G频段：FDD-LTEDL中心频率（MHz）1860----频点号1750 DL：1850-1870MHz UL：1755-1775MHzDL中心频率（MHz）2120----频点号100 DL：2110-2130MHz UL：1920-1940MHzDL中心频率（MHz）1855---频点号1700 DL：1850~1860MHz;UL:1755~1765MHzTDD-LTE中心频率（MHz）2310----频点号(38750) 2300-2320MHz中心频率（MHz）2565----频点号(40340) 2555-2575MHz移动4G频段：TDD-LTE1880～1920MHz：F频段LTE室外中心频率（MHz）1890----频点号(38350) 2320～2370MHz：E频段LTE室内中心频率（MHz）2320,2330,2335,2340,2350,2355,2360---频点号(38850,38950,39000,39050,39150,39200,39250)2570～2620MHz：D频段LTE室外中心频率（MHz）2585,2595,2605--------频点号(40540,40640,40740,41140)5、数据保存方式：开启数据分割保存功能，测试保存文件按照10M的大小进行分割保存；3.2 测试注意事项现网小区基本工参信息现网小区基本工参信息应包含全网小区信息，要求小区基本信息必须是扫频时的网络配置信息。
LTELTE道路扫频操作指南1.概述 (2)2.LTE网络清频测试操作流程 (2)3.扫频操作介绍 (2)3.1.JDSU扫频仪 (2)3.1.1.软件安装 (2)3.1.2.设定测试模版 (2)3.1.3.设备连接及数据记录 (3)3.1.4.室内打点测试 (3)3.1.5.JDSU扫频数据分析 (3)3.1.6.JDSU扫频操作注意事项 (4)3.2.RS扫频仪 (4)3.2.1.软件安装 (4)3.2.2.测试设备连接 (5)3.2.3.设定测试模版 (5)3.2.4.数据记录 (5)3.2.5.数据导出 (6)3.2.6.RS扫频仪注意事项 (6)3.3.创远Eagle扫频仪 (6)3.3.1.软件安装 (6)3.3.2.设定测试模版 (7)3.3.3.设备连接及数据记录 (7)3.3.4.参数展现及轨迹图层 (7)3.3.5.室内打点测试 (7)3.3.6.Eagle扫频数据导出 (8)3.3.7.Eagle扫频数据分析 (8)3.3.8.注意事项 (9)4.数据分析及模版规范 (9)1.概述为了给TD-LTE网络建设和后续发展提供一个相对干净的频点环境，同时规范频点使用，现在全国范围内开展LTE网络扫频测试工作，用以评估整体网络底噪水平及发现外部干扰。
2.LTE道路扫频流程清频操作流程图：3.扫频操作介绍3.1.JDSU扫频仪JDSU E6474A是一款高性能，具备高扩展性、用户自定制性强的多网络路测优化软件，目前在LTE网络优化中使用该软件对TDD-LTE网络进行无线网络性能测试，包括清频测试、单站点验证、片区覆盖测试等，并可以结合数据分析来定位TDD-LTE网络中存在的问题，为LTE网络优化提供必要的数据依据。
3.1.1.软件安装1）、测试用笔记本要求：内存1G以上，硬盘120G以上，CPU 2.0Ghz以上，操作系统为WINDOWS XP SP3/WINDOWS VISTA/WINDOWS7。
LTE扫频规范1 概述本文档主要针对如何保障全国LTE城市扫频工作的顺利进行，只包含扫频仪所需软件安装及测试时的设置项以及相应基础信息的检查部分，不包含对应分析报告生成时的软件使用及设置。
2 扫频的相关注意事项2.1 工程所需小区基本信息本次相应ASPS城市工程应包含LTE全网小区信息(不应仅仅是扫频区域的小区)。
扫频测试获取的数据需要根据频点&同步码以及地理位置信息和实际网络小区进行匹配，如果基础信息不准会导致随后的相应功能失效，小区基本信息必须是扫频时的网络配置信息。
随后可通过扫频分析中的可疑信号查找功能进行检查，修正发现的错误的基础数据。
2.2 扫频时的注意事项建议的天线安放位置如果天线是外置天线，为减少车体和扫频仪放置位置对信号强度的影响，要求扫频仪天线置于车顶外。
扫频频点设置以列表形式添加所有现网使用的LTE频点。
扫频路线扫频测试不同于常规的语音拨打测试，要求扫频路线尽可能遍历所有小区，即所有能够行车的路线都尽可能进行扫频测试，以真实还原网络覆盖情况。
车速建议在扫频时结合扫频仪的性能，需要对车速进行控制，一般要求车速控制在30-50km/h以内，以保证在道路上能够采集到足够多的样本点。
2.3 文件名命名要求扫频测试最好以自动路测网格为单位安排扫频，每一网格文件单独保存以便随后按网格进行统计。
对应的将扫频文件按照“日期-网格”的顺序将测试文件命名。
例如“0214- 0899-0004.CSV”其中0214代表2月14日，0899-0004代表着自动路测中的网格编号。
2.4 信号强度偏置值的设置因为各厂家机理上以及设备硬件的区别导致结果存在一定差异。
原有扫频数据的应用主要面向于优化并不是侧重于评估检测，对应问题不大，这好比始终使用一把尺子进行度量，虽然尺子的准确度有问题但用于纵向的相对比较那是没有问题的，但用这种各自存在差异的尺子进行横向比较就存在问题。
本次测试需要城市间横向比较所以要按照一个尺度进行。
