紫外线电子镇流器

紫外线杀菌器的工作原理紫外线杀菌器是一种常见的消毒设备，它利用紫外线的杀菌作用来泯灭空气中的细菌、病毒和其他微生物。

下面将详细介绍紫外线杀菌器的工作原理。

1. 紫外线的种类和特性紫外线是一种电磁波，波长范围在10纳米到400纳米之间，可分为三个主要区域：UVA（320-400纳米）、UVB（280-320纳米）和UVC（100-280纳米）。

其中，UVC波段的紫外线具有最强的杀菌能力。

2. 紫外线杀菌的机理紫外线杀菌的机理是通过紫外线照射细菌、病毒等微生物，破坏其核酸（DNA 和RNA）的结构，使其失去繁殖和生存能力，从而达到杀灭微生物的目的。

3. 紫外线杀菌器的结构和工作原理紫外线杀菌器普通由以下几个部份组成：灯管、反射器、电子镇流器和外壳。

- 灯管：灯管是紫外线杀菌器的核心部件，通常采用低压汞灯。

这种灯管能够产生大量的UVC紫外线，具有较高的杀菌效果。

- 反射器：反射器位于灯管的周围，其内部涂有高反射率的材料，如铝或者不锈钢。

反射器的作用是将散射的紫外线会萃到一个方向，提高紫外线的利用率。

- 电子镇流器：电子镇流器是用来控制灯管的电流和电压的装置。

它能够稳定供电，确保灯管正常工作。

- 外壳：外壳是紫外线杀菌器的外部保护结构，通常由金属或者塑料制成。

外壳的设计能够有效隔离紫外线，防止人体直接接触到紫外线。

4. 紫外线杀菌器的工作过程当紫外线杀菌器工作时，电子镇流器会向灯管提供所需的电流和电压，使灯管正常发光。

灯管发出的紫外线经过反射器的反射，会萃到一个方向。

紫外线穿透外壳，照射到空气中的微生物上。

紫外线照射细菌和病毒后，会破坏其核酸的结构，使其失去生存和繁殖的能力。

这种破坏作用是通过紫外线能量与微生物的核酸发生相互作用而实现的。

紫外线能量使细菌和病毒的DNA和RNA发生光化学反应，形成化学键的断裂和交联，导致DNA和RNA的结构变化，从而阻挠其正常的复制和转录过程。

5. 紫外线杀菌器的应用领域紫外线杀菌器广泛应用于医疗卫生、食品加工、水处理、空气净化等领域。

电子镇流器工作原理引言概述:电子镇流器是一种用于控制和稳定电流的电子设备，广泛应用于照明系统和其他电气设备中。

本文将详细介绍电子镇流器的工作原理，以便读者更好地理解其功能和应用。

一、电子镇流器的基本原理1.1 电子镇流器的定义和作用电子镇流器是一种电子设备，用于控制电流的流动，以保护灯具或其他电气设备免受电流波动的影响。

它可以稳定电流并延长设备的使用寿命。

1.2 电子镇流器的工作原理电子镇流器通过使用电子元件来调整电流的波形和频率。

它包括一个电子开关和一个电感元件，通过改变电流的开关频率和调整电感元件的电感值来控制电流的流动。

1.3 电子镇流器的工作流程当电子镇流器接通电源时，电子开关开始工作。

电子开关会以高频率开关电流的流动，通过改变开关频率来控制电流的大小。

电感元件则通过改变其电感值来调整电流的波形。

这样，电子镇流器可以稳定电流并保护设备。

二、电子镇流器的主要组成部分2.1 电子开关电子开关是电子镇流器的核心组件，它负责控制电流的开关频率。

电子开关通常采用晶体管或场效应管等半导体器件，具有高速开关和低功耗的特点。

2.2 电感元件电感元件是电子镇流器中的另一个重要组成部分，它通过改变电感值来调整电流的波形。

电感元件通常采用线圈或变压器等元件，具有储能和滤波的作用。

2.3 控制电路控制电路是电子镇流器的控制中心，它接收来自外部的控制信号，并根据信号调整电子开关和电感元件的工作状态。

控制电路可以根据需要改变电流的大小和频率，以适应不同的应用场景。

三、电子镇流器的优势和应用领域3.1 电子镇流器的优势电子镇流器相对于传统的电阻式镇流器具有以下优势：稳定的电流输出、高效能的能量转换、可调节的电流和频率、低噪音和无闪烁等。

这些优势使得电子镇流器在照明系统和其他电气设备中得到广泛应用。

3.2 电子镇流器在照明系统中的应用电子镇流器广泛应用于各种照明系统，如LED灯具、荧光灯和卤素灯等。

它可以稳定电流，延长灯具的使用寿命，并提供高效能的能量转换。

紫外线灯的原理紫外线灯是一种能发出紫外线辐射的装置，其原理基于电磁辐射和能级跃迁。

它通过电能的输入，将电能转化为紫外线辐射。

紫外线灯主要由灯管和电子镇流器两部分组成。

灯管内装有一种特殊的叫做草酸盐的荧光粉，荧光粉被电子束激发后，会发出紫外线辐射。

紫外线灯的工作原理可以分为三个过程：电子束产生、能级跃迁和紫外线辐射。

首先，在电子镇流器的作用下，交流电流会被转换为直流电流，并通过电极输入到灯管中，产生一束高速运动的电子束。

这个过程是通过电子镇流器中的电子元件，如电阻、电容、电感等来完成的。

然后，电子束进入到装有草酸盐荧光粉的灯管内部，与荧光粉发生相互作用。

荧光粉是一种具有特殊物理性质的物质，当受到电子束的激发时，其中的原子或分子会发生电子能级的跃迁。

荧光粉的主要成分是草酸盐溶液，当电子束激发到足够高的能级时，会与荧光粉中的氧离子和氢离子发生碰撞。

这些离子与激发态的荧光粉发生相互作用，使草酸盐分子中的电子跃迁到较低的能级。

在这个过程中，电子束的能量会被转移给荧光粉，荧光粉吸收电子束的能量，并通过能级跃迁的方式释放出来。

最后，荧光粉释放出的能量以紫外线的形式辐射出来。

紫外线是一种类似于可见光的电磁波，它的波长要比可见光短。

紫外线灯主要发出的是长波紫外线（UVA）和中波紫外线（UVB），而短波紫外线（UVC）由于对人体有害，通常会被灯管内的滤光层吸收，不会被辐射出来。

总的来说，紫外线灯的工作原理是利用电能的输入和电子束的激发，使荧光粉发生能级跃迁，并以紫外线的形式辐射出来。

紫外线灯在医疗、消毒、显微镜、制造业等领域有广泛的应用，因其可以杀死细菌、病毒和线虫等微生物，具有重要的作用。

但同时也要注意紫外线对人体的危害，使用时应遵循相关的安全规范，保护好自己的身体健康。

荧光灯工作原理荧光灯是一种常见的照明设备，其工作原理基于荧光物质的发光特性。

本文将详细介绍荧光灯的工作原理，并解释其各个组成部分的功能和作用。

一、荧光灯的基本构造荧光灯主要由荧光灯管、电子镇流器和起动器三部分组成。

1. 荧光灯管：荧光灯管是荧光灯的主体部分，是由玻璃管制成的，内部充填着低压稀薄的汞蒸气和荧光粉。

荧光粉涂覆在玻璃管的内壁上，当荧光粉受到紫外线激发时，会发出可见光。

2. 电子镇流器：电子镇流器是荧光灯的重要组成部分，它起到控制电流和电压的作用。

电子镇流器可以将交流电转换为直流电，并提供恒定的电流和电压给荧光灯管。

3. 起动器：起动器用于启动荧光灯的工作。

它通过提供高压脉冲电流来激发荧光粉，使荧光灯开始发光。

二、荧光灯的工作原理荧光灯的工作原理可以分为两个阶段：启动阶段和工作阶段。

1. 启动阶段：在启动阶段，起动器提供高压脉冲电流，产生强烈的电场，使荧光灯管内的汞蒸气电离。

电离的汞蒸气会发出紫外线，激发荧光粉发光。

同时，电子镇流器提供足够的电压和电流来维持荧光灯的启动。

2. 工作阶段：一旦荧光灯启动成功，电子镇流器会提供恒定的电流和电压给荧光灯管。

交流电被电子镇流器转换为直流电，并通过荧光灯管。

当电流通过荧光灯管时，汞蒸气中的电子会与荧光粉碰撞，激发荧光粉发光。

荧光粉的发光光谱会包含可见光，从而实现荧光灯的照明效果。

三、荧光灯的优点和应用荧光灯相对于传统的白炽灯具有以下优点：1. 高效节能：荧光灯的发光效率比白炽灯高，能够将更多的电能转化为光能。

相同亮度下，荧光灯的能耗要低于白炽灯。

2. 长寿命：荧光灯的寿命通常比白炽灯长。

一般情况下，荧光灯的使用寿命可达数千小时，而白炽灯只有几百小时。

3. 良好的光质：荧光灯的光线柔和均匀，不会产生强烈的眩光。

荧光灯的光谱也更接近自然光，有利于保护眼睛健康。

由于荧光灯具有以上优点，因此广泛应用于室内照明、商业照明、工业照明等领域。

荧光灯也逐渐成为节能环保的代表之一。

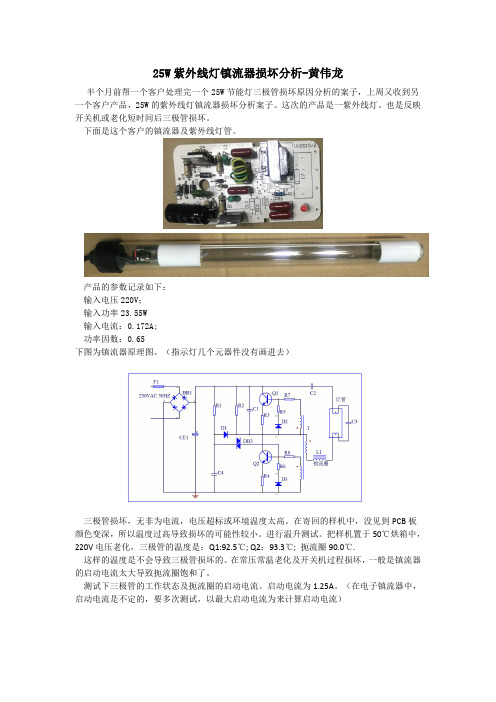

25W紫外线灯镇流器损坏分析-黄伟龙半个月前帮一个客户处理完一个25W节能灯三极管损坏原因分析的案子，上周又收到另一个客户产品，25W的紫外线灯镇流器损坏分析案子。

这次的产品是一紫外线灯。

也是反映开关机或老化短时间后三极管损坏。

下面是这个客户的镇流器及紫外线灯管。

产品的参数记录如下：输入电压220V；输入功率23.55W输入电流：0.172A;功率因数：0.65下图为镇流器原理图。

（指示灯几个元器件没有画进去）三极管损坏，无非为电流，电压超标或环境温度太高。

在寄回的样机中，没见到PCB板颜色变深，所以温度过高导致损坏的可能性较小。

进行温升测试。

把样机置于50℃烘箱中，220V电压老化，三极管的温度是：Q1:92.5℃;Q2：93.3℃;扼流圈90.0℃.这样的温度是不会导致三极管损坏的。

在常压常温老化及开关机过程损坏，一般是镇流器的启动电流太大导致扼流圈饱和了。

测试下三极管的工作状态及扼流圈的启动电流。

启动电流为1.25A。

（在电子镇流器中，启动电流是不定的，要多次测试，以最大启动电流为来计算启动电流）测试下三极管的工作状态，是否正常。

下图为三极管的工作状态，没发现明显异常。

镇流器使用的是Si13003/220三极管。

这三极管的部分参数是：V CBO:1100V;V CEO:500V;I C:4.0A;T J:150℃.上面测试到的镇流器在正常工作中三极管最大电流是1.25A,有效值是0.50A,VCE是355V,距三极管的参数极限还差得远。

计算扼流圈在开机是否进入饱和状态。

启动时扼流圈的电流会达到最大值，这时能量是：W=1/2*L*I2.要使扼流圈不致于饱和，这时磁芯的最小气隙体积是：V=2u0*w/B2本样品采用EE19磁芯制作的扼流圈，如果按照1.25A的按峰值电流，最大磁通密度0.3T 计算，应开的气隙应是3.0mm以上。

而客户提供的扼流圈参数是：EE19PC40L=3.00mH270圈，气隙1.0mm。

日光灯的工作原理日光灯的工作原理：日光灯是一种利用气体放电产生紫外线，再通过荧光粉转换为可见光的照明装置。

它是一种高效节能的照明设备，广泛应用于室内照明、办公场所、商业建筑等。

日光灯主要由灯管、电子镇流器和起动器组成。

下面将详细介绍日光灯的工作原理：1. 灯管：灯管是日光灯的核心部件，由玻璃管、荧光粉和两个电极组成。

玻璃管内充满了稀薄的气体，通常是氩气和汞蒸气的混合物。

两个电极位于灯管两端，其中一个是热电子发射电极，另一个是冷阴极电极。

2. 电子镇流器：电子镇流器是控制日光灯工作的关键设备。

它通过提供适当的电流和电压来启动和稳定日光灯的工作。

电子镇流器通常由电子元件、电容器和电感器等组成。

当电子镇流器接通电源时，它会通过高频振荡产生高电压，将灯管两端的电极加热，使其中一个电极发射出大量的电子。

3. 起动器：起动器是用于启动日光灯的装置。

它通过提供高电压脉冲来激发灯管中的气体放电。

当电子镇流器工作时，起动器会发出高电压脉冲，使灯管两端的电极之间产生电弧放电。

这个过程会产生大量的紫外线辐射。

4. 工作原理：当电子镇流器和起动器工作时，灯管中的气体放电会产生紫外线辐射。

紫外线经过灯管内壁上的荧光粉的激发，使荧光粉发出可见光。

荧光粉的种类和配方决定了日光灯的光色和亮度。

5. 电子镇流器的作用：电子镇流器起到了控制和稳定日光灯工作的作用。

它能够提供适当的电流和电压，使灯管正常工作，延长灯管的寿命，并提高日光灯的亮度和效率。

相比传统的磁性镇流器，电子镇流器具有更高的能量转换效率和更低的功率损耗。

6. 节能优势：日光灯相比传统的白炽灯具有明显的节能优势。

日光灯能够将电能转换为可见光的比例更高，而白炽灯则会产生大量的热能。

此外，日光灯还具有长寿命、高亮度、无频闪等特点，使其成为一种理想的照明选择。

总结：日光灯是一种利用气体放电产生紫外线，再通过荧光粉转换为可见光的照明装置。

它由灯管、电子镇流器和起动器组成。

电子镇流器起到控制和稳定日光灯工作的作用，而起动器则用于启动日光灯。

摘要近些年来，水污染问题日益加重，当前广泛采用的化学除污和生物除污方法又存在众多的问题。

短波紫外线（UVC，波长253.7nm）能有效地灭活微生物和降解有机物，污水处理领域对紫外除污技术需求迫切。

目前紫外线灯存在如下两个问题：有效谱段紫外线辐照度衰减较快，紫外线灯有效寿命短；“光效”低，UVC辐照度达标消耗的功率较大。

这些问题严重制约了紫外除污技术的应用和推广。

针对上述问题，本文对紫外线灯的电路模型及驱动参数对紫外线灯“光效”的影响进行了研究。

针对额定功率165W的紫外线灯，对功率可调的电子镇流器进行设计。

镇流器主电路采用了半桥LCC谐振电路。

为了防止功率过冲，该镇流器采用了分段控制策略：启动阶段采用滑频软启动控制，过渡阶段采用恒频和变功率给定结合的混合控制，稳态阶段采用恒功率闭环控制。

实验结果表明，该镇流器可以可靠地驱动紫外线灯。

为了研究紫外线灯的灯丝功率损耗与辐照度的关系，本文对紫外线灯等效电路进行了建模。

基于基尔霍夫电压定律，给出了模型参数的辨识方法。

同时搭建了等效电路模型的仿真电路，对模型参数的合理性进行了验证。

通过模型参数辨识方法，可以计算出不同驱动功率下的灯丝功率损耗。

进而分析了驱动功率对模型参数、灯丝损耗及灯端参数的影响，建立了灯丝损耗和UVC辐照度的关系。

针对紫外线灯“光效”低的问题，本文研究了驱动参数对紫外线灯辐照度的影响。

根据汞原子光谱理论，从汞原子激发和跃迁的角度分析了驱动功率对各谱段辐照度的影响。

并通过驱动电路参数优化实验，给出了驱动频率等主要驱动参数和UVC辐照度的关系。

降低驱动频率能够减小灯丝功率损耗，进而提高灯的UVC辐照度。

最后，基于灯丝损耗对UVC辐照度的影响机理，对驱动电路的结构进行了改进，采用了双并联电容的电路结构。

测试结果显示，经过改进后的驱动电路，降低了灯丝功率损耗，提高了灯的UVC辐照度，降低了灯寿命的衰减速度。

实验结果验证了理论和分析的合理性。

关键词：紫外线灯；镇流器；电路模型；辐照度；参数优化AbstractIn recent years, the problem of water pollution has been aggravated. While a large number of chemical decontamination and biological decontamination methods have many problems. Shortwave ultraviolet (UVC whose wavelength is 253.7nm) can effectively inactivate microorganisms and degrade organics. So the field of sewage treatment has made an urgent need for ultraviolet decontamination technology. UV lamps exist the following two questions: the effective spectrum of ultraviolet radiation attenuation fades faster, the effective life of UV lamp is short; light efficiency is low, the consumption of electricity is large when UVC irradiance achieves the standard. These questions restrict the application and promotion of UV decontamination technology seriously.An electronic ballast prototype for 165W ultraviolet lamp is designed firstly in the paper which power can be adjusted. The prototype adopts half bridge LCC resonant circuit. To prevent power overshoot, piecewise control strategy is adopted: sliding frequency soft start control in starting stage, constant frequency control and variable power given transition process control, constant power control in steady state. The experiment result reveal that the electronic ballast can drive the UV lamp reliably.To study the relationship between filament power consumption and ultraviolet irradiance, a circuit model of ultraviolet lamp is established in this paper. The identification method of circuit model parameter is given in this paper based on kirchhoff voltage law. The simulation circuit of UV lamp equivalent circuit is built and the rationality of model parameter is verified. Through identification method of circuit model parameter, the filament power consumption can be achieved in deferent power level. The influence of lamp power on model parameter, filament power consumption and lamp parameter is analyzed. Meanwhile, the relationship between filament power consumption and UVC irradiance is revealed.For solving the problem that the UV efficiency of the ultraviolet lamp is low, the influence of driving parameter on UV lamp irradiance is studied in this paper. Firstly, the influence of lamp power on all spectral irradiance is analyzed from the aspect of excitation and transition of mercury atom based on the theory of mercury atom spectrum. Secondly, through driving circuit parameter optimization experiment, the relationship between driving parameter such as driving frequency and UVC irradiance is given in this paper.Finally, based on the theory of influence of filament power consumption onUVC irradiance, the driving structure of the electronic ballast is optimized and double parallel capacitor circuit is adopted. Related performance tests of the ballast are carried out. Under the same condition, the optimized UVC irradiance is increased more than 10%, with the loss of the filament reducing.Keywords:UV lamp; ballast; circuit model; irradiance; parameter optimization目录摘要 (I)ABSTRACT (II)目录 ....................................................................................................................... I V 第1章绪论 .. (1)1.1课题来源 (1)1.2课题研究的背景和意义 (1)1.3本课题的国内外研究现状 (3)1.3.1 短波紫外光源研究现状 (3)1.3.2 紫外线灯电子镇流技术研究现状 (4)1.3.3 紫外线灯模型的研究现状 (6)1.4本课题的主要研究内容 (7)第2章紫外线灯电子镇流器电路结构与控制策略分析 (9)2.1引言 (9)2.2紫外线灯电子镇流器硬件电路设计 (9)2.2.1 紫外线灯电子镇流器电路结构 (9)2.2.2 功率因数校正电路 (10)2.2.3 半桥LCC谐振电路 (13)2.3紫外线灯电子镇流器控制策略 (16)2.3.1 LCC谐振电路幅频特性分析 (16)2.3.2 启动过程控制策略 (18)2.3.3 过渡过程和稳态控制过程的闭环控制策略 (20)2.3.4 过渡过程控制策略 (21)2.3.5 稳态阶段控制策略 (22)2.4165W电子镇流器参数设计 (22)2.5本章小结 (23)第3章紫外线灯等效电路模型参数实验研究 (24)3.1引言 (24)3.2紫外线灯等效电路模型 (24)3.3紫外线灯等效电路模型参数辨识 (25)3.3.1 基于实验的等效电路模型参数辨识方法 (25)3.3.2 等效电路模型参数辨识结果 (26)3.3.3 等效电路模型参数辨识方法仿真验证 (27)3.4紫外线灯驱动功率对模型参数及灯端参数影响研究 (30)3.4.1 紫外线灯驱动功率对模型参数影响研究 (30)3.4.2 紫外线灯驱动功率对灯端参数影响研究 (32)3.5本章小结 (35)第4章驱动功率和驱动电路参数对辐照度影响研究 (36)4.1引言 (36)4.2驱动功率对辐照度的影响研究 (36)4.2.1 驱动功率对辐照度影响实验 (36)4.2.2 驱动功率对辐照度影响原因分析 (37)4.3驱动电路参数影响研究 (38)4.3.1 驱动电路参数对电路工作点影响理论分析 (38)4.3.2 驱动电路参数对工作点及辐照度影响实验结果及分析 (40)4.4本章小结 (43)第5章基于等效电路模型的驱动电路优化方法研究 (44)5.1引言 (44)5.2驱动功率和驱动电路参数优化 (44)5.3驱动电路结构优化及实验测试 (44)5.3.1 驱动电路优化型双并联电容结构 (44)5.3.2 双并联电容参数设计方法 (46)5.3.3 驱动电路电容参数优化 (46)5.4本章小结 (51)结论 (52)参考文献 (53)攻读硕士学位期间发表的论文及其它成果 (57) (58)致谢 (59)第1章绪论1.1 课题来源本课题依托于国家自然科学基金《紫外线灯驱动参数优化方法及其生物效应敏感性研究》和城市水资源与水环境国家重点实验室开放基金。

电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。

紫外线灯管镇流器工作原理1. 紫外线灯管的基本概念说到紫外线灯管，很多人可能脑海里浮现出那种闪闪发光的灯管，它不仅仅是照明工具，还是消毒、杀菌的好帮手。

其实，紫外线灯管里蕴藏着一些有趣的科学原理，听起来可能有点复杂，但今天咱们就用简单易懂的方式来聊聊它背后的“镇流器”。

1.1 镇流器是什么？简单来说，镇流器就像紫外线灯管的“保姆”，它负责给灯管提供适当的电流和电压。

想象一下，你要在家里开派对，但电源线不够长，那可怎么办呢？镇流器的任务就是把电流调整到一个合适的水平，保证紫外线灯管能够正常工作。

1.2 镇流器的种类镇流器有分为电子镇流器和传统的电感镇流器。

电感镇流器就像一位老顽童，动作慢吞吞的，效率也不高；而电子镇流器则是年轻的小伙子，快速高效，能够节省不少电。

这两种镇流器各有千秋，但咱们今天主要聚焦在电子镇流器上。

2. 镇流器的工作原理好了，既然已经知道了镇流器的“身世”，接下来咱们就来看看它是怎么工作的。

说实话，镇流器的工作原理其实不复杂，但涉及到电流和电压的变化，听起来可能有点“高大上”。

2.1 初始点火镇流器首先要做的，就是给灯管提供一个高电压的脉冲，以便点亮灯管。

这个过程就像是给灯管来一次“开场白”，让它迅速进入工作状态。

这个高电压的脉冲虽然短暂，但却能点燃灯管内的气体，形成辉光，照亮你的小天地。

2.2 稳定工作状态点亮之后，镇流器的工作重心就转向了“稳”这个字。

它要持续调整电流，保持灯管的光亮。

在这个过程中，镇流器通过电子元件不断监控电流的变化，就像一位细心的保姆，不让灯管过载或者过热。

因为如果电流过大，灯管可是会“炸”的，后果可不堪设想。

3. 镇流器的优缺点说完镇流器的工作原理，咱们再聊聊它的优缺点。

无论什么东西都有好有坏，镇流器也不例外。

3.1 优点首先，镇流器能够有效地延长紫外线灯管的使用寿命。

稳定的电流和电压，能让灯管在最佳状态下工作，避免因为过载而导致的损坏。

其次，电子镇流器比电感镇流器更省电，这可真是居家过日子的“好帮手”。

数字式紫外线灯电子镇流器设计电气工程及自动化学院：王议锋指导教师：徐殿国摘要：本文从紫外线灯的物理特性入手，完成了一种数字式紫外线灯电子镇流器的设计，经过理论推导和试验分别提出了几种不同的基于LCC串并联谐振电路的启动方式，既保证了在高低温环境下灯管的可靠启动，同时冲击电流很小，不会对灯管造成损害。
