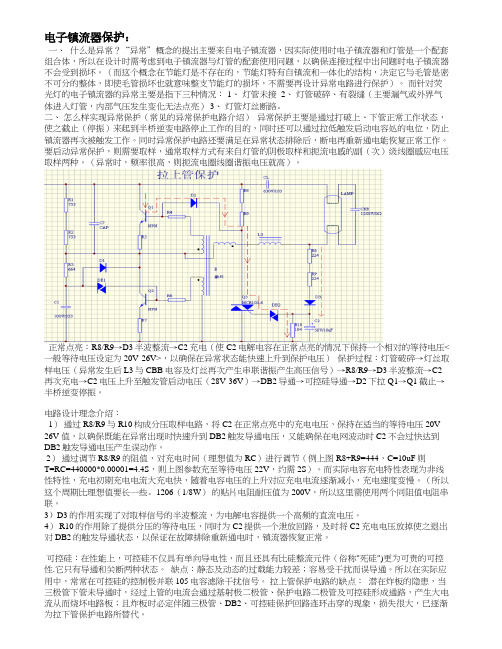

电子镇流器保护：一、什么是异常？“异常”概念的提出主要来自电子镇流器，因实际使用时电子镇流器和灯管是一个配套组合体，所以在设计时需考虑到电子镇流器与灯管的配套使用问题，以确保连接过程中出问题时电子镇流器不会受到损坏。

（而这个概念在节能灯是不存在的，节能灯特有自镇流和一体化的结构，决定它与毛管是密不可分的整体，即使毛管损坏也就意味整支节能灯的损坏，不需要再设计异常电路进行保护）。

而针对荧光灯的电子镇流器的异常主要是指下三种情况： 1、灯管未接 2、灯管破碎、有裂缝（主要漏气或外界气体进入灯管，内部气压发生变化无法点亮） 3、灯管灯丝断路。

二、怎么样实现异常保护（常见的异常保护电路介绍）异常保护主要是通过打破上、下管正常工作状态，使之截止（停振）来起到半桥逆变电路停止工作的目的，同时还可以通过拉低触发启动电容处的电位，防止镇流器再次被触发工作。

同时异常保护电路还要满足在异常状态排除后，断电再重新通电能恢复正常工作。

要启动异常保护，则需要取样，通常取样方式有来自灯管的阴极取样和扼流电感的副（次）级线圈感应电压取样两种。

（异常时，频率很高，则扼流电圈线圈谐振电压就高）。

正常点亮：R8/R9→D3半波整流→C2充电（使C2电解电容在正常点亮的情况下保持一个相对的等待电压<一般等待电压设定为20V-26V>，以确保在异常状态能快速上升到保护电压）保护过程：灯管破碎→灯丝取样电压（异常发生后L3与CBB电容及灯丝再次产生串联谐振产生高压信号）→R8/R9→D3半波整流→C2再次充电→C2电压上升至触发管启动电压（28V-36V）→DB2导通→可控硅导通→D2下拉Q1→Q1截止→半桥逆变停振。

电路设计理念介绍：1）通过R8/R9与R10构成分压取样电路，将C2在正常点亮中的充电电压，保持在适当的等待电压20V-26V 值，以确保既能在异常出现时快速升到DB2触发导通电压，又能确保在电网波动时C2不会过快达到DB2触发导通电压产生误动作。

节能灯电子镇流器的故障维修处理节能灯电子镇流器是用于气体放电灯的电源电路，其可以有效地将输入的电压稳定到适合气体放电灯的工作电压。

然而，由于其结构复杂，使用寿命较长，因此在使用中会出现各种故障。

本文将针对节能灯电子镇流器的故障现象、检测方法和维修处理进行分析和介绍。

故障现象节能灯电子镇流器的故障现象主要包括以下几种：1.灯无法点亮：灯无法点亮是最常见的故障现象，可能是电子镇流器本身故障或者灯管本身出现故障。

如果排除了灯管本身的故障，那么电子镇流器本身的故障可能是电源电路出现故障或者驱动电路出现故障。

2.灯亮度低：灯亮度低是由于电平过低导致的，这个问题可以通过调整电压和电流来解决。

同时也需检查灯管本身是否出现故障。

3.灯管闪烁：如果灯管经常闪烁，那么很可能是因为电子镇流器的驱动电路出现故障。

另外还需要检查是否存在灯管老化或者损坏。

4.灯发出噪音：如果灯发出噪音，那么很可能是因为电子镇流器的电源电路产生了过大的压力，可以通过减小负载或者更换电源电路解决这个问题。

检测方法当遇到电子镇流器故障时，我们可以使用以下检测方法来判断故障原因：1.检查电路布线：首先需要检查电路布线是否有误，电路的接地、相序、相位等也需注意检查。

2.测试电压输出：使用万用表测试电子镇流器的输出电压，在没有负载的情况下应该可以稳定在正常值范围内。

如果输出电压无法稳定或者测量值与正常值相差较大，则可以判断为电源电路故障或者驱动电路故障。

3.温度测试：使用红外测温仪测试部件温度，如果某个部件的温度过高，那么可以判断其存在故障，需要采取对应的维修措施。

4.检查电容器：电子镇流器中常使用电容器来稳定电压和电流，如果出现故障会导致电压不稳定或者电路短路等问题。

因此可以使用电容器测试仪来测量电容器的电容值是否正常，如果出现问题可以更换电容器。

维修处理当电子镇流器出现故障时，需要采取相应的维修措施：1.更换灯管：如果检测出故障是由于灯管本身的问题导致的，那么需要及时更换灯管。

怎样维修电子镇流器，如何检测那个件坏了
1.根据故障现象判断：曾出现爆炸声音，多为短路，通常在这种情况下，三极管会损坏，铜箔可能
也会部分缺失，整流二极管也可能受损。

灯丝发红但灯管不启动，多半是谐振电容击穿。

亮度下降启动困难，最后完全无法点亮，很可能是滤波电容坏了。

2.拆开检查：如果有明显损坏（比如三极管炸裂，铜箔烧断，电阻烧焦等），多为短路性故障，检
查震荡部分。

无明显损坏，直接用万用表测量谐振电容，如果击穿，更换即可。

2.节能灯日光灯的电子镇流器使用较多在频繁开关的场所使用故障率较高。

现在整流器价格已经很
低基本没有维修价值，由于一般损坏的原件都是一样所以基本无法互拆原件维修。

如果有万用表及配件又有一定的基础维修也比较简单，一般较长坏的是三极管和串在灯管上的电容，通电没有反应一般多是三极管击穿短路或烧毁短路，同时会使前级保护电阻等烧毁，用表很容易就能测出最好将三极管拆下测量。

如果通电启动很慢或三极管等正常无法启动多是电容变质或电容爆浆损坏，主要是灯管间串联的小电容和其他几个电解电容，把怀疑的电容拆下用万用表电容档检测。

3.整流器常坏元件：保险丝，三极管，启动电容《1KV耐压的那个》还有双向二极体，常见表面是
兰色的。

检查时，这些元件要一起检查，避免无谓浪费。

注：三极管坏，连接其B。

E极电阻一般也会坏，检修时注意检查。

重点测右边那块电路板上的那个涤纶电容，这是灯管谐振电容，非常容易击穿损坏，如果测到它短路，换掉就可以了，也就几毛钱。

紫外线老化试验箱灯管不亮之故障维护和修理处理及操作规程紫外线老化试验箱适用于非金属材料、有机材料（如：涂料、油漆、橡胶、塑胶及其制品）等在阳光、淋雨、湿度、温度、凝露等气候条件的变化下检验有关产品及材料老化现象程度,在短时间内得到变色,退色、粉化、龟裂、变模糊、脆化、强度下降及氧化等情况。

紫外线老化试验箱灯管不亮的原因：1、紫外线老化试验箱一般接受按键薄膜式温控器和时间继电器组合掌控或者TEMI880触摸屏掌控器及IO板集中掌控，下面就谈一谈TEMI880掌控器和IO板组合掌控的紫外老化试验箱灯管不亮的故障：在触摸屏上设置好光照时间和温度等参数后，触摸运行键设备开始运行，打开设备电路图找到光照触点对应的IO板继电器接点，察看IO板上的继电器指示灯是否常亮，同时把万用表打到交流测量电压220V量程，表笔一端放在IO板继电器接点上，另一端放在IO 板的N端子接点上，假如是220V，那就证明灯管不亮和触摸屏IO 板没有关系，假如不是220V就说明触摸屏或者IO板有故障或者IO 板和触摸屏连接的排线有松动，假如是触摸屏故障只能返厂维护和修理，假如是IO板的光照输出接点故障，那么只需要把光照输出的线换到另一个空余的端子接点上即可，然后在触摸屏操作界面上的左上角点一下，右上角点一下，输入密码（密码一般默认，无需输入）后，重新设置输出点即可。

2、电子镇流器故障：用万用表测量电子镇流器上的N和L端口是否是220V，假如有220V输入然后再用万用表打到交流电压测量档，把两支表笔放在紫外线老化试验箱一支灯管的一侧两个铜针上，察看其电压，假如是220V就能证明灯管不亮的原因是灯管自身的问题。

假如不是220V就说明是电子镇流器内部故障。

3、小型继电器故障：在IO板正常输出的情况下，察看与之对应的小型继电器是否吸合，指示灯是否是常亮。

输入端是否有220V 电压（假如是输入端没有电压供电给小型继电器，那么只能观看电路图查找故障源），输出端是否有220V电压。

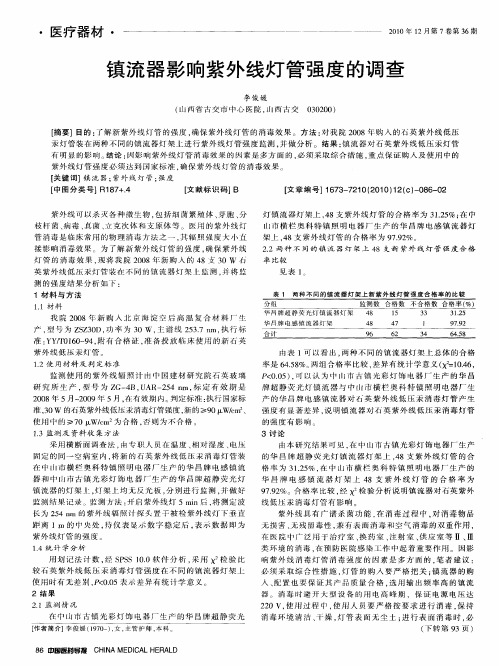

摘要近些年来，水污染问题日益加重，当前广泛采用的化学除污和生物除污方法又存在众多的问题。

短波紫外线（UVC，波长253.7nm）能有效地灭活微生物和降解有机物，污水处理领域对紫外除污技术需求迫切。

目前紫外线灯存在如下两个问题：有效谱段紫外线辐照度衰减较快，紫外线灯有效寿命短；“光效”低，UVC辐照度达标消耗的功率较大。

这些问题严重制约了紫外除污技术的应用和推广。

针对上述问题，本文对紫外线灯的电路模型及驱动参数对紫外线灯“光效”的影响进行了研究。

针对额定功率165W的紫外线灯，对功率可调的电子镇流器进行设计。

镇流器主电路采用了半桥LCC谐振电路。

为了防止功率过冲，该镇流器采用了分段控制策略：启动阶段采用滑频软启动控制，过渡阶段采用恒频和变功率给定结合的混合控制，稳态阶段采用恒功率闭环控制。

实验结果表明，该镇流器可以可靠地驱动紫外线灯。

为了研究紫外线灯的灯丝功率损耗与辐照度的关系，本文对紫外线灯等效电路进行了建模。

基于基尔霍夫电压定律，给出了模型参数的辨识方法。

同时搭建了等效电路模型的仿真电路，对模型参数的合理性进行了验证。

通过模型参数辨识方法，可以计算出不同驱动功率下的灯丝功率损耗。

进而分析了驱动功率对模型参数、灯丝损耗及灯端参数的影响，建立了灯丝损耗和UVC辐照度的关系。

针对紫外线灯“光效”低的问题，本文研究了驱动参数对紫外线灯辐照度的影响。

根据汞原子光谱理论，从汞原子激发和跃迁的角度分析了驱动功率对各谱段辐照度的影响。

并通过驱动电路参数优化实验，给出了驱动频率等主要驱动参数和UVC辐照度的关系。

降低驱动频率能够减小灯丝功率损耗，进而提高灯的UVC辐照度。

最后，基于灯丝损耗对UVC辐照度的影响机理，对驱动电路的结构进行了改进，采用了双并联电容的电路结构。

测试结果显示，经过改进后的驱动电路，降低了灯丝功率损耗，提高了灯的UVC辐照度，降低了灯寿命的衰减速度。

实验结果验证了理论和分析的合理性。

关键词：紫外线灯；镇流器；电路模型；辐照度；参数优化AbstractIn recent years, the problem of water pollution has been aggravated. While a large number of chemical decontamination and biological decontamination methods have many problems. Shortwave ultraviolet (UVC whose wavelength is 253.7nm) can effectively inactivate microorganisms and degrade organics. So the field of sewage treatment has made an urgent need for ultraviolet decontamination technology. UV lamps exist the following two questions: the effective spectrum of ultraviolet radiation attenuation fades faster, the effective life of UV lamp is short; light efficiency is low, the consumption of electricity is large when UVC irradiance achieves the standard. These questions restrict the application and promotion of UV decontamination technology seriously.An electronic ballast prototype for 165W ultraviolet lamp is designed firstly in the paper which power can be adjusted. The prototype adopts half bridge LCC resonant circuit. To prevent power overshoot, piecewise control strategy is adopted: sliding frequency soft start control in starting stage, constant frequency control and variable power given transition process control, constant power control in steady state. The experiment result reveal that the electronic ballast can drive the UV lamp reliably.To study the relationship between filament power consumption and ultraviolet irradiance, a circuit model of ultraviolet lamp is established in this paper. The identification method of circuit model parameter is given in this paper based on kirchhoff voltage law. The simulation circuit of UV lamp equivalent circuit is built and the rationality of model parameter is verified. Through identification method of circuit model parameter, the filament power consumption can be achieved in deferent power level. The influence of lamp power on model parameter, filament power consumption and lamp parameter is analyzed. Meanwhile, the relationship between filament power consumption and UVC irradiance is revealed.For solving the problem that the UV efficiency of the ultraviolet lamp is low, the influence of driving parameter on UV lamp irradiance is studied in this paper. Firstly, the influence of lamp power on all spectral irradiance is analyzed from the aspect of excitation and transition of mercury atom based on the theory of mercury atom spectrum. Secondly, through driving circuit parameter optimization experiment, the relationship between driving parameter such as driving frequency and UVC irradiance is given in this paper.Finally, based on the theory of influence of filament power consumption onUVC irradiance, the driving structure of the electronic ballast is optimized and double parallel capacitor circuit is adopted. Related performance tests of the ballast are carried out. Under the same condition, the optimized UVC irradiance is increased more than 10%, with the loss of the filament reducing.Keywords:UV lamp; ballast; circuit model; irradiance; parameter optimization目录摘要 (I)ABSTRACT (II)目录 ....................................................................................................................... I V 第1章绪论 .. (1)1.1课题来源 (1)1.2课题研究的背景和意义 (1)1.3本课题的国内外研究现状 (3)1.3.1 短波紫外光源研究现状 (3)1.3.2 紫外线灯电子镇流技术研究现状 (4)1.3.3 紫外线灯模型的研究现状 (6)1.4本课题的主要研究内容 (7)第2章紫外线灯电子镇流器电路结构与控制策略分析 (9)2.1引言 (9)2.2紫外线灯电子镇流器硬件电路设计 (9)2.2.1 紫外线灯电子镇流器电路结构 (9)2.2.2 功率因数校正电路 (10)2.2.3 半桥LCC谐振电路 (13)2.3紫外线灯电子镇流器控制策略 (16)2.3.1 LCC谐振电路幅频特性分析 (16)2.3.2 启动过程控制策略 (18)2.3.3 过渡过程和稳态控制过程的闭环控制策略 (20)2.3.4 过渡过程控制策略 (21)2.3.5 稳态阶段控制策略 (22)2.4165W电子镇流器参数设计 (22)2.5本章小结 (23)第3章紫外线灯等效电路模型参数实验研究 (24)3.1引言 (24)3.2紫外线灯等效电路模型 (24)3.3紫外线灯等效电路模型参数辨识 (25)3.3.1 基于实验的等效电路模型参数辨识方法 (25)3.3.2 等效电路模型参数辨识结果 (26)3.3.3 等效电路模型参数辨识方法仿真验证 (27)3.4紫外线灯驱动功率对模型参数及灯端参数影响研究 (30)3.4.1 紫外线灯驱动功率对模型参数影响研究 (30)3.4.2 紫外线灯驱动功率对灯端参数影响研究 (32)3.5本章小结 (35)第4章驱动功率和驱动电路参数对辐照度影响研究 (36)4.1引言 (36)4.2驱动功率对辐照度的影响研究 (36)4.2.1 驱动功率对辐照度影响实验 (36)4.2.2 驱动功率对辐照度影响原因分析 (37)4.3驱动电路参数影响研究 (38)4.3.1 驱动电路参数对电路工作点影响理论分析 (38)4.3.2 驱动电路参数对工作点及辐照度影响实验结果及分析 (40)4.4本章小结 (43)第5章基于等效电路模型的驱动电路优化方法研究 (44)5.1引言 (44)5.2驱动功率和驱动电路参数优化 (44)5.3驱动电路结构优化及实验测试 (44)5.3.1 驱动电路优化型双并联电容结构 (44)5.3.2 双并联电容参数设计方法 (46)5.3.3 驱动电路电容参数优化 (46)5.4本章小结 (51)结论 (52)参考文献 (53)攻读硕士学位期间发表的论文及其它成果 (57) (58)致谢 (59)第1章绪论1.1 课题来源本课题依托于国家自然科学基金《紫外线灯驱动参数优化方法及其生物效应敏感性研究》和城市水资源与水环境国家重点实验室开放基金。

电子镇流器的维修维修 2009-01-18 12:55 阅读1282 评论1字号：大中小一：节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT1 1A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

灯用电感镇流器对灯具照度变化的影响分析引言：电感镇流器作为一种常见的照明电器设备，常用于灯具的照明系统中，其主要功能是稳定电流并降低电压。

然而，使用电感镇流器会对灯具的照度产生一定的影响。

本文将对灯用电感镇流器对灯具照度变化的影响进行分析，并探讨其原因及应对措施。

一、电感镇流器的工作原理电感镇流器采用电感线圈对电流进行限制和调整，通过降低电压和稳定电流的方式来提供恒定的电流给灯具。

其工作原理如下：当灯具接入电源时，电压和电流开始升高，当电流达到电感线圈标定值时，电感线圈开始阻碍电流的过大增加，从而保持相对稳定的电流输出。

二、灯用电感镇流器对灯具照度的影响1. 照度变化使用电感镇流器会导致灯具的照度发生变化。

具体来说，当电感镇流器工作时，由于其调整电流输出的特性，灯具的照度会有一定的波动。

通常情况下，这种照度的变化可能会导致灯光的闪烁或亮度不均匀现象，影响到人们的视觉体验。

2. 照明效果灯用电感镇流器的使用也会对灯具的整体照明效果产生一定影响。

电感镇流器通过降低电压和稳定电流，有助于提高灯具的工作效率。

但是，由于电感镇流器的特性，可能会在某些情况下导致灯具在亮度、色温等方面产生变化，进而影响到灯光的整体照明效果。

三、电感镇流器对灯具照度变化的原因1. 电压降低电感镇流器通过降低电压来提供恒定的电流给灯具。

然而，电压的降低可能导致灯具的亮度下降。

特别是在电感镇流器老化或存在其他问题时，电压降低可能更加显著。

2. 电流波动电感镇流器的调整电流输出的特性可能导致灯具的亮度产生波动。

这种波动可能是由于电感线圈的工作方式，以及输入电流的变化等因素所致。

3. 灯具选型不当除电感镇流器的因素外，灯具本身的选型也可能对灯具的照度产生影响。

不同类型的灯具具有不同的亮度和功率特性，在选择灯具时需考虑与电感镇流器的匹配性，以确保照度的稳定性。

四、应对措施1. 提前规划在灯具照明系统的设计和规划阶段，需提前考虑到使用电感镇流器所可能带来的照度变化问题。
