由于结晶成树枝状晶---枝晶偏析。 液、固相线距离越大，则偏析越 严重。 冷速越快，偏析越严重。
第四章：二元相图
4．2．1匀晶相图 3．固溶体合金的非平衡结晶及组织。 （1）晶内偏析： ②枝晶偏析对性能影响
力学性能降低,尤其是塑性、韧性↓↓ 耐蚀性 ↓ 压力加工性↓ ③消除枝晶偏析方法。
高温扩散退火（均匀化退火）：
将铸件加热至固相线下100--200℃长期保温， 使溶质、溶剂原子相互扩散。
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （2）区域偏析
实际铸件表面与心部化学成分不均匀现象→宏 观偏析。 以K 0 <1为例 (图示) 先结晶溶质含量低（表面），后结晶溶质含量 高（心部）。
Ko ＜1
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （3）区域提纯

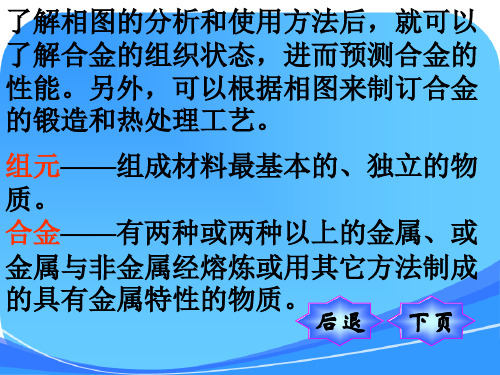

第四章：二元相图 复习合金、组元、相、相结构（固溶体、化物）
纯金属结晶→单相。
相图： 以温度为纵坐标,成分为横坐标,反映不同成分
的合金在任意温度下所处的平衡相状态的图解。 相图→状态图，平衡状态图 。
第四章：二元相图 平衡：
合金从液态（高温）到室温是在极其缓慢的条 件下完成的。 相图用途：
①帮助认识相的变化规律 ②计算任意合金在不同温度下相和组织含量。 ③ 帮助制定热加工工艺：
第四章：二元相图 4．1．3相律及杠杆定律 2.杠杆定律： 问题提出：
①当二元合金（成分已知）由两相组成时两相的 相对重量是多少？
例：45钢（含C=0.45%）,铁素体（F）和Fe3C 两相各占多少？
②当二元合金两相相对重量已知时，合金成分是 多少？
例：金相观察：F:95%; Fe3C：5%；求钢的含 碳量？
液相平衡成分为L2点，α相平衡成分为α2 点。
