冰箱知识培训教材

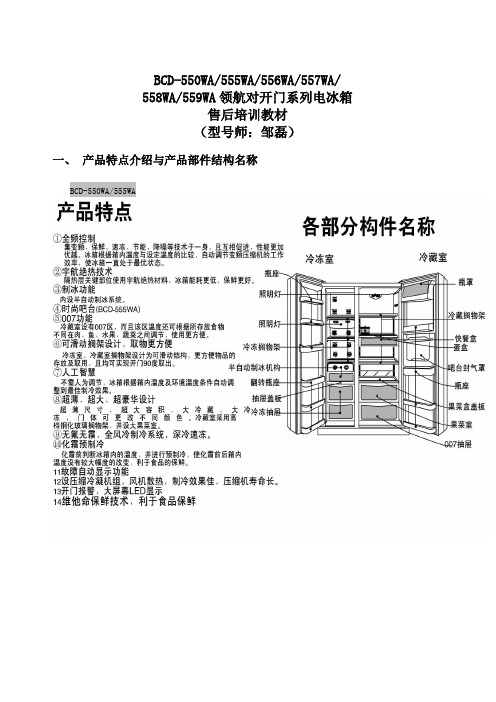

BCD-550WA/555WA/556WA/557WA/558WA/559WA领航对开门系列电冰箱售后培训教材（型号师：邹磊）一、产品特点介绍与产品部件结构名称BCD-550WA/555WABCD-556WA/557WA/558WA/559WA二、产品外观结构特征图（包括颜色）三、产品使用说明a、新构造1．冰箱箱体宽度系列890mm，深度772mm，高度1770mm，冷藏、冷冻均采用可调节高度的钢化玻璃板搁物架，方便用户自行调整使用空间。

冷藏室设有对开门冰箱上独创的007抽屉（所有型号），独立奶品室。

冷藏门体上部瓶座带翻转瓶罩，中间为吧台封气罩，下部为两个大瓶座，可以存放大瓶饮料。

冷冻门体上带有3个独特的可翻转瓶座，方便用户拿取食品。

2．采用全风冷制冷系统设计，保证冰箱的冷藏、冷冻室精确制冷，007抽屉可以按照实际需要调节四档温度：-1、-3、-5、-7度。

3． LED数字显示冰箱温度等信息。

4．全新立体风幕结构：在冷藏室顶部前侧有出风隔栅，冷藏门或吧台门打开时，冷冻风机运转，冷藏风门打开，变温室风门关闭，从出风隔栅出风，形成风幕；若冷藏门或吧台门打开的时间超过2分钟，则冷藏风门关闭，出风停止。

2分钟后，风机根据压机开停运行。

化霜时此功能不能实现，即化霜优先。

关门时风幕也不出风。

（此功能仅限于BCD-558WA/559WA）；5．用矿泉制冰，即分水阀进水管通过专用水泵直接接到矿泉水桶里，不需要接到自来水管上，使进水更加纯洁，可直接引用，且方便安装。

制冰机通过制冰传感器感受到的温度来控制制冰机的工作，当制冰传感器感受到的温度达到-15度时，制冰机开始工作，带动制冰盒旋转90度，将冰块倒入储冰盒，制冰机在回转90度后开始进水，然后延时，等待温度达到-15度，以此循环，实现自动制冰。

6．全新门体外观设计，采用豪华铝合金边框门体，线条硬朗，外观尊贵。

四、产品详细技术数据额定频率(Hz)505050505050输入总功率(W)200200200200200200额定耗电量(kW.h/24h)1.17 1.17 1.48 1.48 1.48 1.48冷冻能力(kg/24h)111111111111制冷剂R134a155gR134a155gR134a155gR134a155gR134a155gR134a155g重量(kg)138138138138138138电源软缆连接方式Y Y Y Y Y Y外形尺寸深X宽X高(mm)772*890*1770772*890*1770772*890*1770772*890*1770772*890*1770772*890*1770五、产品线路图六、产品接线图（需放大后看或打印）七、产品铭牌八、具体控制、工作原理及参数1．显示板布局如附图所示，其中各图标的定义和按键定义如下见说明书。

BCD-186SY（三温、液晶显示）、206SY、216SY 系列冰箱培训教材（型号师：丁伟）一、产品特点介绍（包括衍生关系）1．-7℃保鲜独创软冷冻保鲜室（-7℃保鲜温区），食物加工前无需化冻，切取容易，有效锁住营养，保鲜更有效，生活更方便2．人工智慧，自动调温在人工智慧状态下，本系列冰箱能够随环境温度变化自动调节温度档位，无须人为调节，便能达到最佳制冷效果。

3．抗菌保健康采用抗菌2号技术，集抗菌、防霉、透明于一体，新鲜又健康。

二、产品外观结构特征图（包括颜色）三、产品部件结构名称四、产品使用说明及产品改进介绍（在BCD-198K/208K基础上）BCD-186SY、206SY、216SY是在BCD-198K S、BCD-208K S的基础上改显示，使冰箱的三个可调稳区的温度分开显示，各温区的温度一目了然。

主要更换的部件是控制板和显示板，及与型号有关的印刷品。

同时对冰箱的系统进行调试，使冰箱的耗电量达到国家1级的水平。

五、产品详细技术数据六、产品线路图与接线图七、具体控制、工作原理及参数本要求适用于BCD-186/206/216SY（LED显示）冰箱控制板（以下简称控制板）。

本控制板由主控板（含显示板）和电源板两部分组成。

1.基本参数1.1额定频率50Hz1.2额定电压220-240A.C1.3额定功率4W1.4控制电流a.压机控制电流不大于2A（启动电流不大于10A）b.电磁阀控制电流不大于1A2.外观和结构2.1主控板、电源板应符合相应图纸的要求，标记、印刷字样应完整、清晰。

2.2 显示板布局如附图所示，其中各灯的定义和按键定义如下：2.2.1 指示灯定义a 人工智慧指示灯：指示冰箱工作在人工智慧状态。

b 报警指示灯：指示冷冻室内温度超出规定范围或传感器故障。

c 锁定指示灯：亮起时指示按键功能被锁定。

d速冻调节指示：指示冰箱工作在速冻状态。

e温度指示：温度设定及显示功能。

2.2.2 按键定义A1 冷藏温度调节按键：调节冷藏温度/ 锁定下按下3秒开关冷藏室；A2 –7℃温度调节按键：调节–7℃室温度/ 锁定下按下3秒开关–7℃室；A3 冷冻温度设置按键：调节冷冻温度/ 锁定下按下3秒设置或退出速冻；A4 人工智慧按键：按下3秒设置人工智慧功能/ 锁定下按3秒黑屏；A3+A4：锁定与解除锁定；注：每进行一次按键操作，伴有一声蜂鸣。

制冷器材单解——幼儿园小班科学《冰箱的制冷》教案教案引言：“冰箱”是餐厅、家庭、商场等场合最常见的电器之一，也是我们日常生活中不可缺少的一部分。

但是，孩子们是否了解冰箱背后的制冷原理？为了让孩子们更加深入地了解冰箱这个电器，我们设计了这个《冰箱的制冷》教案，让孩子们从中学习到几个简单的物理知识和制冷原理。

一、教学目标1.了解“什么是制冷器材”，“冰箱是什么制冷器材”2.能够简单地理解制冷原理3.了解制冷原理如何通过冰箱实现二、教学准备1.讲解板或屏幕2.常见的制冷器材图示，如电冰箱等3.适量的冰块或冰袋4.树脂烤盘或类似器材5.活动室或家庭中可用的电冰箱三、教学步骤1.引入冰箱是大家都常见的电器，那么孩子们是否了解冰箱是怎么产生冰块的呢？接下来我们将给大家介绍一下《冰箱的制冷》。

2.知识点讲解现在我们先来认识一下制冷器材：制冷器材指的是利用某些物理规律使金属发生化学反应，在特定条件下食物或物体内的热量转化为冷量的装置。

现在，先请看一下图示“电冰箱”。

(展示图示)电冰箱是目前家庭中最常见的制冷器材，它是通过压缩机和冷凝器的作用，把水汽压缩成高温高压气体，然后通过膨胀“阀”，得到低温低压气体。

这时，从外部环境吸收的热量将会被压缩机带到冷凝器中，被放出。

这样，就实现了食物和饮料的冷却，也就是我们常说的制冷原理。

3.活动示范接下来，我们来进行一个小实验。

这里我们将需要“树脂烤盘”和“冰袋”两个制冷器材。

我们可以在树脂烤盘中放入冰块或冰袋，然后等一段时间，就会发现水分已经凝结成小水滴了。

4.互动体验现在，请同学们动手进行一个小实验。

把冰袋放到洋葱中间，过一会儿翻一翻，就会发现洋葱变凉多了！这是因为冰袋时行了制冷作用，把周围的热量转移到了冰里，使得周围的温度变得低了，所以我们感觉到洋葱变凉了。

5.实践运用为了让小朋友们更好地感受制冷原理，我们可以让孩子们把带有饮料、饮用水的瓶子放入冰箱，然后等待一段时间，然后再感受一下饮料和饮用水的温度变化。

..QD88Y、QD100Y、QD123Y 压缩机知识XX东贝电器股份XX技术开发部二00五年十一月一、压缩机工作原理压缩机是制冷系统的心脏，•其主要作用是以电动机作为动力，带动压缩机的曲轴旋转，使连杆推动活塞在气缸内作往复运动，实现对制冷剂蒸气进展吸入、压缩、排出、膨胀的循环过程。

当压缩机电机带动曲轴旋转时，曲轴曲拐以偏心距为半径围绕主轴颈旋转，通过连杆将曲轴的旋转运动转变为活塞的往复直线运动，进展压缩气体的工作它包括以下四个过程：1．吸气活塞在下移的过程中，气缸容积逐渐加大，压力降低，气缸内的蒸气压力开场低于吸气腔压力，当其压力差足以使吸气阀翻开时，吸气过程开场，气体由气缸座上进气管吸入，通过低压膨胀腔和气缸盖上的小膨胀腔进入气缸，直至活塞移动至下死点时，吸气过程完毕。

2．压缩当气缸内充满低压蒸气时，活塞由下死点开场往上移动，气缸容积逐渐缩小，气缸内的蒸气开场受到压缩，压力与温度均随之上升，吸气阀受较高压力的作用而关闭。

而此时排气阀因气体压力尚未超过排气腔的压力而继续保持紧闭状态，这样活塞继续前移，压力不断升高，这一过程持续到活塞上行到气缸内气体压力开场等于排气腔和排气阀弹簧力时为止。

3．排气活塞继续前移，当被压缩的气体压力稍高于排气腔的压力和排气阀弹簧力时，排气阀片被顶开，于是气缸内的高温高压气体开场被上行的活塞排出。

进入气缸盖的小高压腔，通过高压小孔进高压膨胀腔，由高压排气管排出。

这一过程持续到活塞移至上死点为止。

但此时，余隙容积里依然残留着一小局部蒸气无法排出，其压力与排气腔压力相等。

在活塞到达上死点时，排气阀在弹簧力的作用下，又复落盖住阀，排气阀关闭。

4．膨胀活塞从上死点开场向下移动，气缸容积逐渐变大，残留在余隙容积中的气体就要膨胀，其压力和温度也随之下降，直到蒸气压力降低到等于吸气腔压力时，此过程才算完毕，在这期间吸、排气阀处于关闭状态，接着下一过程又是吸气过程。

活塞在气缸中每往复运动一次，就要依次进展一次压缩、排气、膨胀和吸气过程。

清洁冰箱保洁工培训计划一、培训目的冰箱是家庭生活中必不可少的电器产品，而保持冰箱的清洁卫生是非常重要的。

因此，为了提高冰箱保洁工的技能水平，提升服务质量，我们制定了以下培训计划。

二、培训内容1.冰箱的清洁原理和方法2.清洗冰箱内外部表面的技巧3.去除冰箱内异味的方法4.清洗冰箱密封条和排水管道5.冷冻室和冷藏室的清洁处理6.常见问题解决7.安全操作规范三、培训方式1.理论教学2.实操演练3.现场教学四、培训时间本次培训计划为期一周，每天8小时，共计40个小时。

五、培训计划第一天上午1. 培训目的和内容介绍2. 冰箱的清洁原理和方法下午1. 清洗冰箱外表面的演练2. 清洗冰箱内部表面的演练第二天上午1. 去除冰箱内异味的方法2. 实操演练下午1. 清洗冰箱密封条和排水管道的方法2. 实操演练第三天上午1. 冷冻室的清洁处理2. 实操演练下午1. 冷藏室的清洁处理2. 实操演练第四天上午1. 常见问题解决2. 案例分析下午1. 实操检测第五天上午1. 安全操作规范2. 考核六、培训资源1.老师和讲师2.教材和宣传资料3.清洁用具和设备七、培训考核1.理论知识考核2.操作技能考核3.安全操作考核八、培训总结通过本次培训，保洁工应该掌握了可以在清洁冰箱方面的全部基本知识和技能，能够更好地为用户提供高品质的服务。

同时，也为公司提高服务质量，提升竞争力奠定了坚实的基础。

电冰箱系统维修培训资料一、电冰箱系统概述电冰箱是家庭和商用环境中常见的电器产品，通过制冷系统将室内空气冷却到低温，以保持食品和饮料的新鲜度。

电冰箱系统主要由压缩机、冷凝器、蒸发器和控制器等部件组成。

压缩机将制冷剂压缩成高压气体，送到冷凝器中散热后变成高压液体，再通过膨胀阀降压成低温低压气体进入蒸发器，吸收室内热量并冷却空气，最后再回到压缩机中循环往复。

控制器用于调节和监控系统的运行状态，保证电冰箱的正常工作。

二、维修前的准备工作1. 装备相关工具和设备，如螺丝刀、扳手、压力表、温度计等；2. 了解电冰箱的基本原理和工作流程；3. 确认维修对象的故障现象和具体情况；4. 关闭电源和排水管，确保安全。

三、维修流程1. 故障诊断首先，对电冰箱故障进行初步诊断，了解客户反映的故障现象和维修历史。

然后，打开电冰箱进行外观检查，查看是否有漏水、异响或异常温度。

接着，测量压力表和温度计，确定系统运行状态。

最后，通过控制器进行故障自检，记录系统参数和报警代码。

2. 维修措施根据故障诊断结果，可以针对不同的故障情况采取相应的维修措施。

例如，如果是压缩机损坏故障，需要更换新的压缩机；如果是蒸发器冻结故障，需要清除结冰和更换蒸发器等。

3. 系统调试在完成维修工作后，需要对电冰箱系统进行调试和检测，以确保系统运行正常。

首先，打开电源并进行系统启动，观察压力表和温度计参数是否正常。

然后，调节控制器设定值，检查系统的响应情况和稳定性。

最后，排除可能存在的其他故障隐患，如管路漏气、冷却剂泄漏等。

四、维修后的客户服务维修完成后，对客户进行满意度调查，并为他们提供电冰箱的使用和维护知识。

同时，建议客户定期对电冰箱进行清洁和保养，以延长使用寿命和保持良好运行状态。

另外，可以提供客户电话咨询和上门服务，保证客户的售后体验。

五、维修注意事项1. 安全第一。

在维修过程中，务必注意电气安全和操作规范，避免因个人不慎造成事故；2. 不擅自拆卸。

商用冰箱维修知识点总结一、商用冰箱概述商用冰箱是一种用于商业场所或企业使用的冷藏设备。

它们通常具有较大的容量，并被设计用于储存大批量的食材或饮料。

商用冰箱通常用于餐厅、超市、便利店、酒店、食品加工厂等场所。

由于商用冰箱的使用频率和负荷较大，因此其维修和保养显得尤为重要。

二、商用冰箱的种类商用冰箱包括冷藏冰箱、冷冻冰箱、展示冰箱、冷藏柜、冷冻柜等多种类型。

这些商用冰箱在结构、工作原理、性能特点和维修方法上都有所不同，因此在维修过程中需要有针对性地进行维修和保养。

下面将就不同类型的商用冰箱进行介绍和维修知识点总结。

三、商用冷藏冰箱的维修知识点总结1. 冷藏冰箱结构和工作原理商用冷藏冰箱主要由压缩机、蒸发器、冷凝器、膨胀阀、温度控制器、保护器和制冷剂等组成。

其工作原理是利用压缩机将低温低压蒸汽吸入，经过压缩后变成高温高压气体，然后通过冷凝器散发热量，变成高压液态制冷剂，再经过膨胀阀节流减压，变成低温低压制冷剂蒸汽，从而达到冷藏的目的。

2. 维修知识点冷藏冰箱在使用过程中可能会出现压缩机故障、蒸发器堵塞、冷凝器散热不良、温度控制器失效、制冷剂泄漏等问题。

在维修过程中，需要对这些设备进行检查、清洁、维修或更换，同时还需要定期清理冷藏冰箱内部，保持其清洁卫生，以确保其正常运行和延长使用寿命。

四、商用冷冻冰箱的维修知识点总结1. 冷冻冰箱结构和工作原理商用冷冻冰箱与冷藏冰箱的结构相似，不同之处在于温度设定和工作原理。

冷冻冰箱需要将温度维持在较低的冷冻点以下，通常在-18℃左右。

其工作原理与冷藏冰箱类似，但需要更强大的压缩机和更低的蒸发温度。

2. 维修知识点冷冻冰箱在使用过程中可能会出现冷凝器结霜、压缩机热保护、蒸发器漏氟、温度控制器失效等问题。

在维修过程中，需要对这些设备进行检查、清洁、维修或更换，同时还需要定期去除冷冻冰箱内部的结霜，以确保其正常运行和延长使用寿命。

五、商用展示冰箱的维修知识点总结1. 展示冰箱结构和工作原理商用展示冰箱通常用于存放和展示食品、饮料或其他商品。
